Salvatori TABL-EAU Bedienungsanleitung

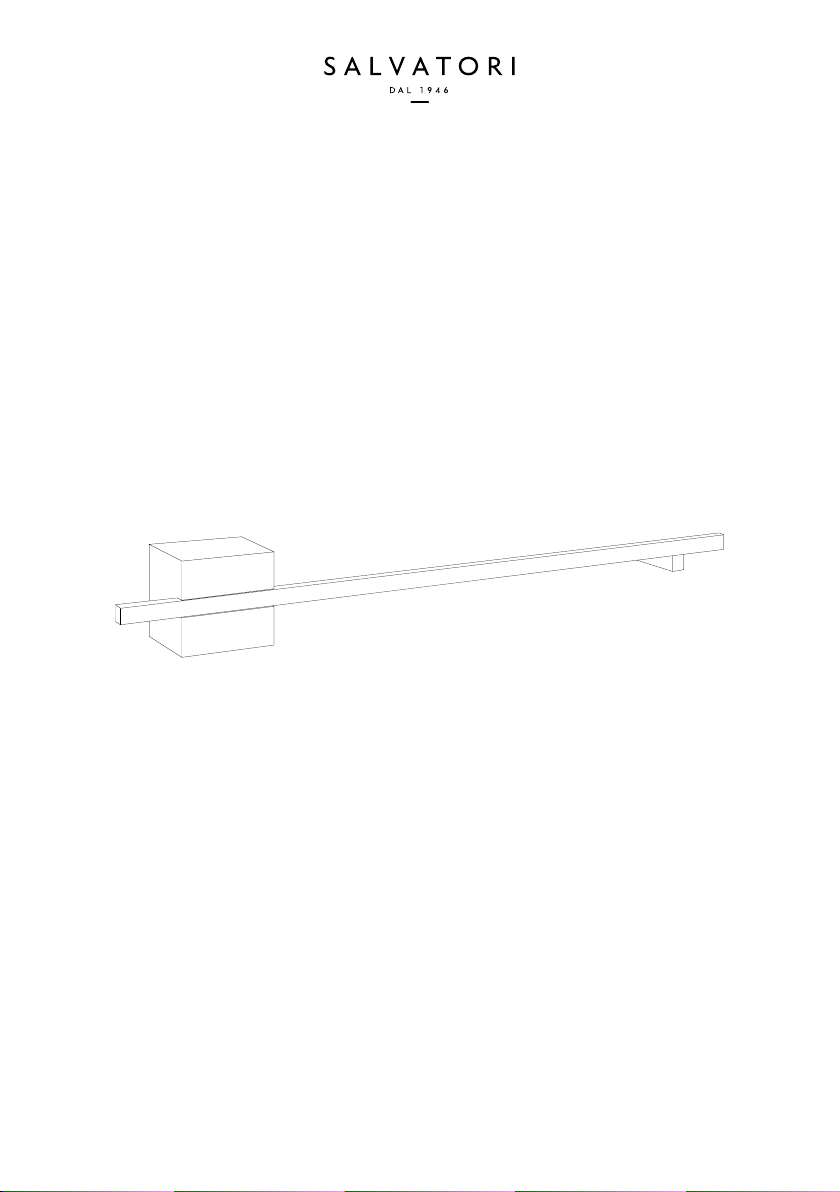

TABL-EAU
PORTASALVIETTE / TOWEL RACK
Designed by Silvia Fanticelli
TABL-EAU
TABL-EAU disegnato da Silvia Fanticelli grazie a linee nette e forme geometriche,
unisce pietra naturale e ottone brunito in equilibrata armonia.
La modularità è il concetto alla base della collezione: il corpo principale in ottone, di
varie lunghezze, si appoggia ad un cubo in marmo diventando il perfetto sostegno
per ganci e piani di appoggio trasversalmente funzionali per le più diverse necessità,
dal bagno alla cucina fino alla zona notte ed alla cabina armadio.
Designer Silvia Fanticelli’s TABL-EAU range for Salvatori combines natural stone
and brass, playing with sharp lines and basic geometric shapes.
This is a modular collection consisting of wall rails of various lengths, simple brass
hooks and a dish which can hold soap, shampoo or even jewellery.
The hooks and dish are designed to hang on the rails with no need for glue or screws
meaning that they can be removed, added or changed at any time.
Dimensioni / Dimensions
40x8x8 cm; 60x8x8 cm; 90x8x8 cm
15.7x3.14x3.14 in; 23.62x3.14x3.14 in; 35.43x3.14x3.14 in
Nell’imballaggio / In the box
Il portasalviette ‘TABL-EAU’ è fornito completo di:
The TABL-EAU towel rack comes supplied as follows:

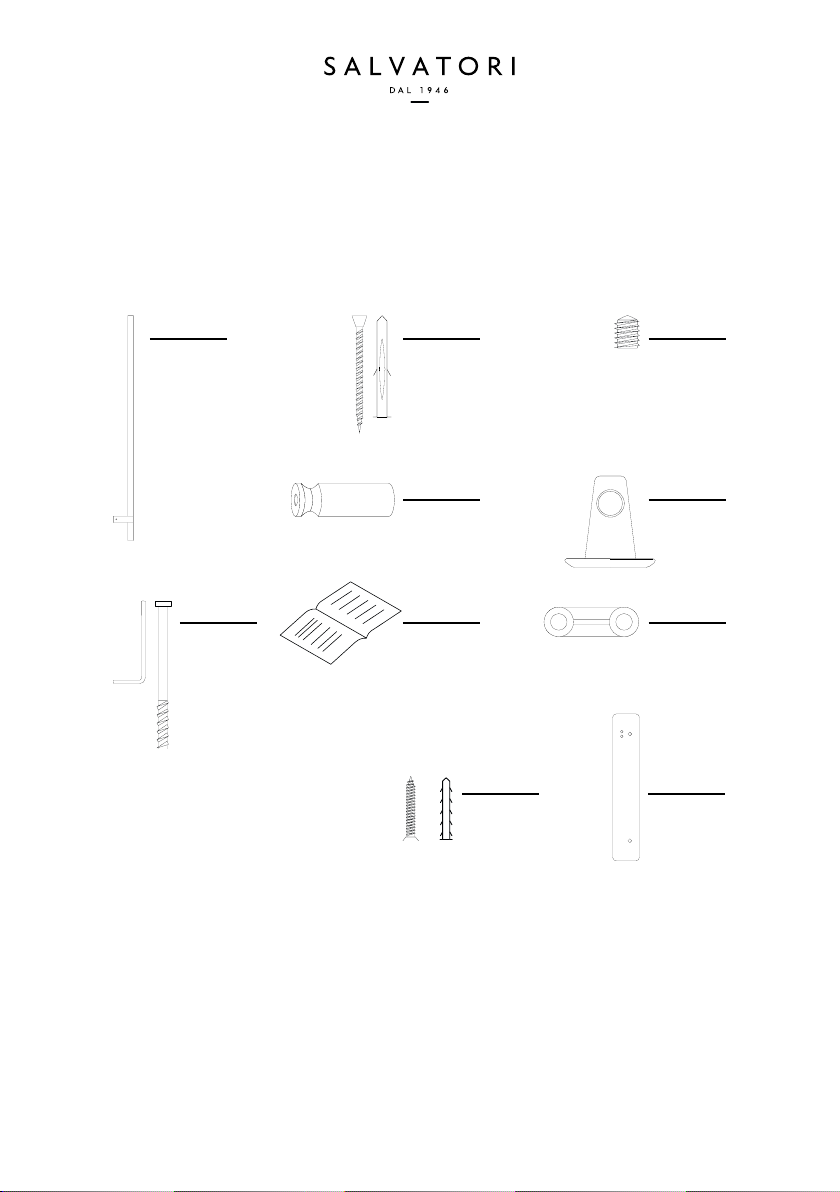

Collo 1 / Box 1
A B C
D E
F G H
I J
n°1 barra in ottone (A), n°2 viti da parete con il relativi tasselli (B), n°1 grano (C), n°1
cilindro in ottone (D), n°1 supporto in metallo per il fissaggio a muro (E), n°1 vite a testa
cilindrica per il fissaggio della barra in ottone al marmo e relativa chiave a L (F), n°1
manuale di montaggio (G), n°1 supporto per il fissaggio (H), n°2 viti con relativi tasselli
(I), n°1 dima di foratura (J).
1 x brass rail (A), 2 x wall screws and plugs (B), 1 grub (set) screw (C), 1 x brass cylinder
(D), 1 x metal wall bracket (E), 1 x cylinder head screw and L-key (F), 1 x instruction
manual (G), 1 x plastic fixing support piece (H), 2 x screws and wall plugs (I) and 1 x
drilling template to aid alignment (J).
x2
x2

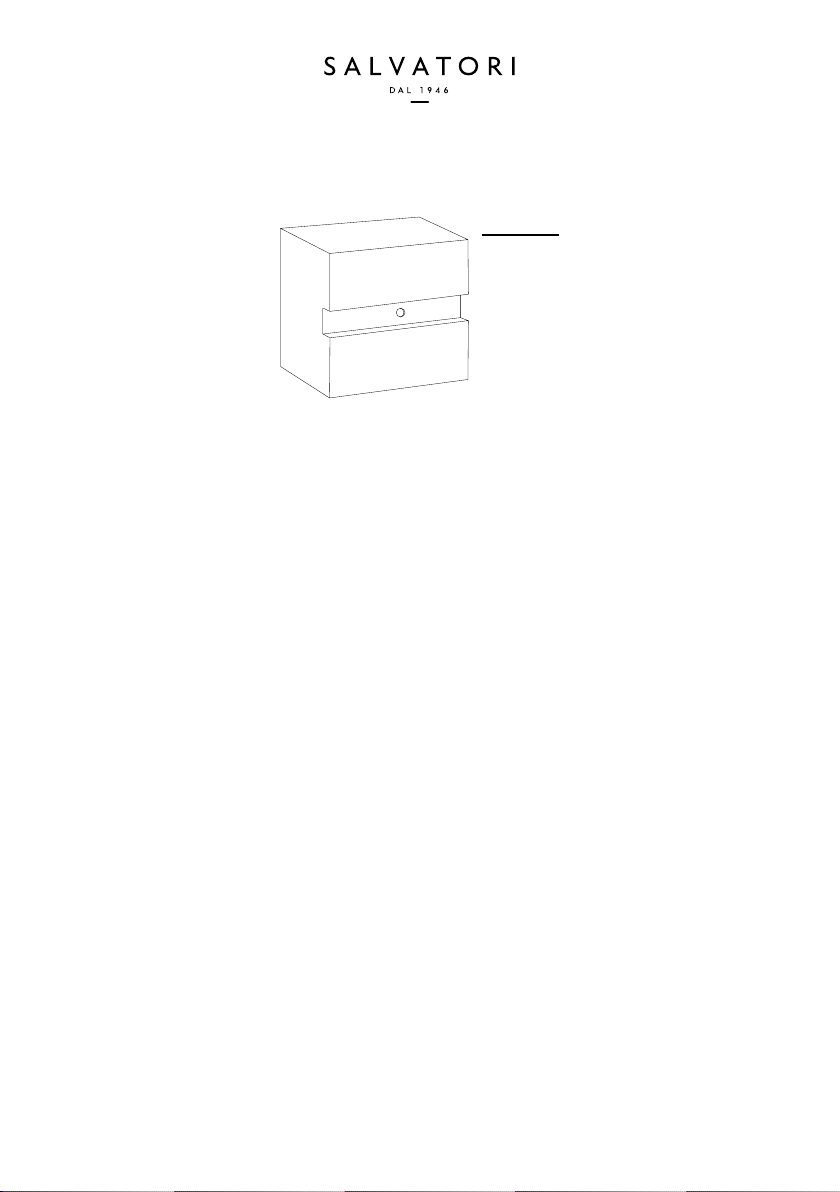

Collo 2 / Box 2
K
n°1 cubo in marmo (K)
1 x cube in natural stone (K)
TABL-EAU
Installazione / Installation

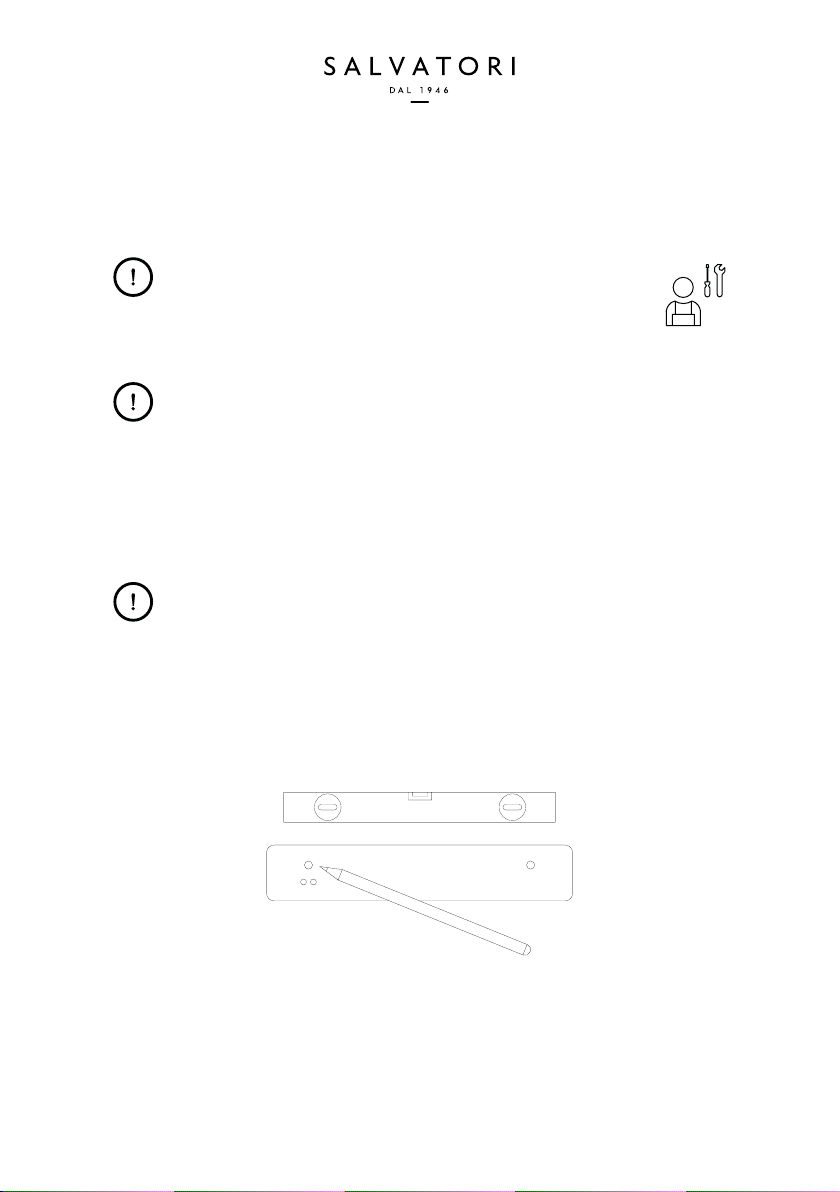

Nota! / Note!
Si consiglia di far eseguire l’installazione a personale qualificato.
Installation should only be carried out by qualified tradespeople.
x 1
Nota! / Note!
Attenzione, durante la movimentazione del prodotto, onde evitare di
danneggiare la pietra, si consiglia di appoggiare sempre i diversi elementi su
una superficie protettiva.
Take care when handling this product to avoid damaging the stone, particularly
the edges. We recommend placing it on a protective surface such as cardboard
or a soft cloth.
Nota! / Note!
Gli elementi di arredo della collezione TABL-EAU hanno sempre il cubo in
pietra naturale sul lato sinistro guardando la parete.
The support cube in natural stone must always sit to the left of the brass rail.
1. Definizione dei punti di foratura / Position drilling template
Posizionare la dima di foratura in base alle esigenze progettuali ed ai gusti personali e
segnare la posizione dei quattro fori. Per il corretto allineamento aiutarsi con una livella.
Identify where the support cube in natural stone will go and place the drilling template in
the appropriate position. If necessary, use a spirit level. Mark the four holes with a pencil.

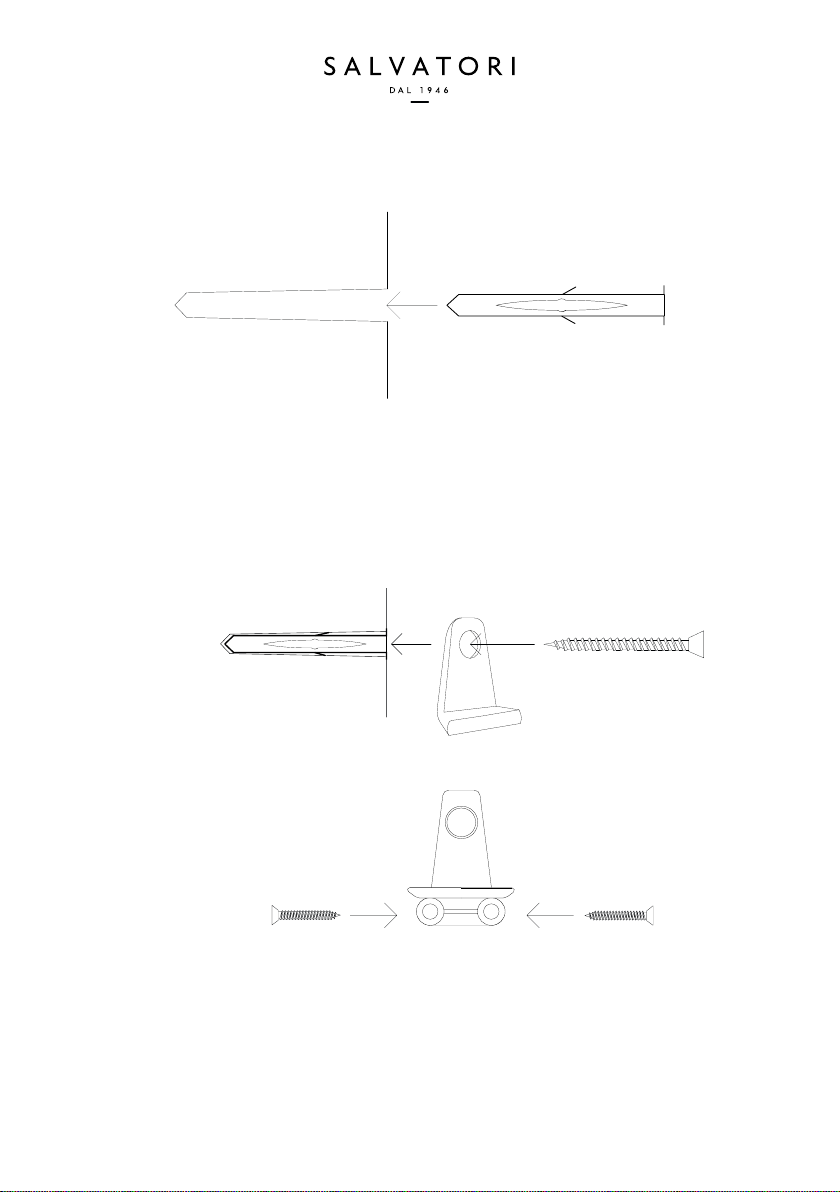

2. Inserimento dei tasselli / Insertion of plugs
Forare la superficie in corrispondenza dei 4 fori ed inserire i tasselli relativi alle viti B (lati
esterni) e I (lato sx in corrispondenza del cubo in pietra)
Drill the 4 holes and insert the relevant wall plugs as indicated on the template.
3. Installazione del supporto in metallo / Wall bracket installation
Posizionare ed avvitare il supporto di metallo E nel foro superiore di sx (relativo alla
vite B). Assicurarsi che la mensolina di metallo sia rivolta verso l’operatore e che sia
posizionata come in figura (a).
Avvitare le due viti inferiori per fissare l’elemento in plastica (b).
Position the metal bracket so that its hole lines up with the top hole on the left side.
Ensure that the “shelf” part faces outward as per Figure (a) above. Insert the screw.
Insert the plastic fixing support beneath as per Figure (b) and attach using the screws
provided.
a.
b.
4. Installazione cilindro in ottone / Attach the brass cylinder
a.
b.
c.
Posizionare il cilindro in ottone D in corrispondenza del foro dx ed avvitarlo.
Position the brass cylinder (component D) over the single hole at the far right and fasten it.
5. Assemblaggio cubo e barra / Cube and rail assembly
a.
Nota! / Note!
Mantenere fino alla fine del montaggio tutte le pellicole protettive.
Do not remove the protective plastic film from the product until all parts have been
installed.
b.
Nota! / Note!
Appoggiare i due elementi su una superficie protettiva per evitare grai
accidentali durante le fasi di serraggio.
To avoid scratches, we recommend you place the stone cube and brass rail on a
soft surface during the above step.
6. Installazione a parete / Wall installation
a.
b.
Unire il cubo in pietra naturale alla barra in ottone (a). Allineare il foro presente sul lato
sinistro della barra al foro passante presente nel cubo in pietra. Avvitare la vite F dal
retro del cubo con l’ausilio di una chiave a L fino al serraggio (b).
Insert the brass rail into the stone cube as shown in Figure (a) above. Line up the hole on
the left part of the rail with the hole you will find in the cube. Insert the cylinder head screw
(component F) into the rear of the cube using the L-key provided. See Figure (b) above.

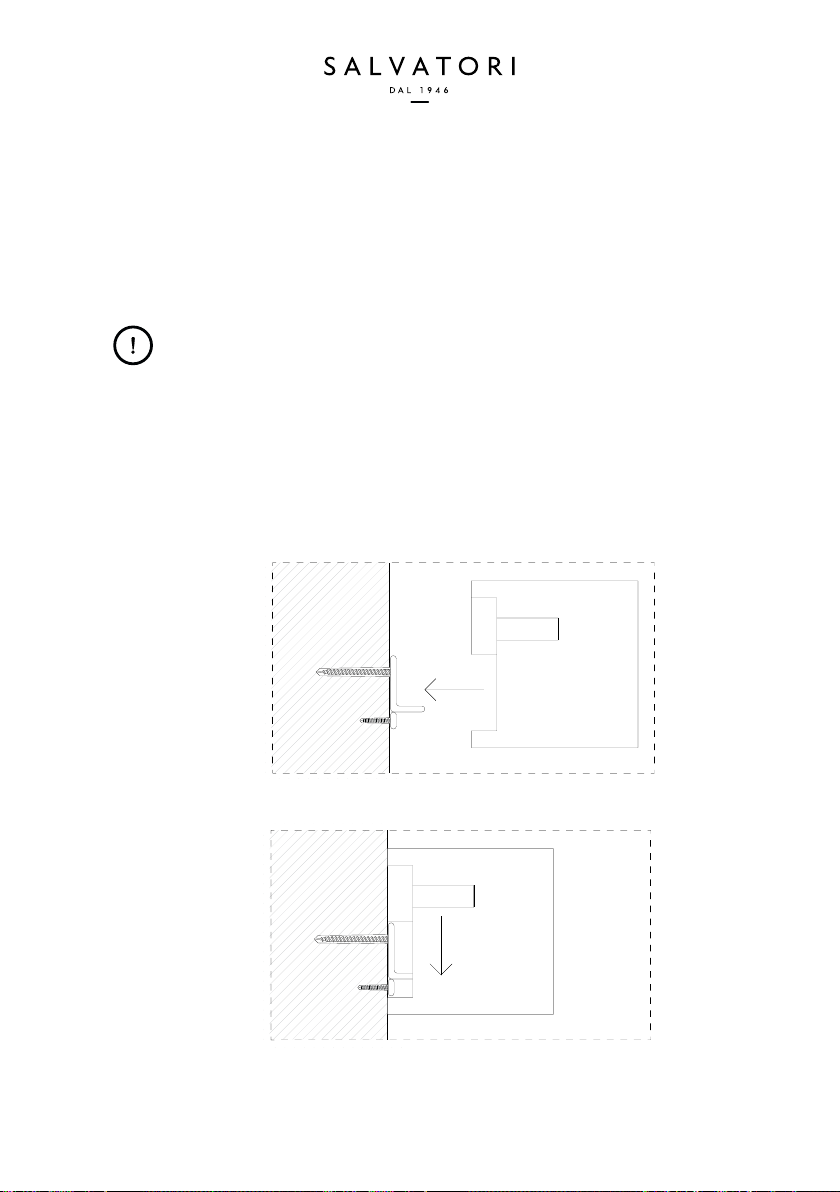

Agganciare il cubo di marmo a parete (a) facendo in modo che il supporto in metallo
precedentemente fissato a muro si incastri completamente nell’elemento nero di
ancoraggio del marmo (b); contemporaneamente, inserire nella barra il cilindro di ottone
precedentemente fissato a parete (c).
Attach the stone cube to the wall as shown in Figure (a) so that the metal wall bracket
(already attached to the wall) slots perfectly into the black element of the cube fastening
mechanism (Figure b). At the same time, insert the brass cylinder (already attached to the
wall) into the rail as per Figure (c).
c.

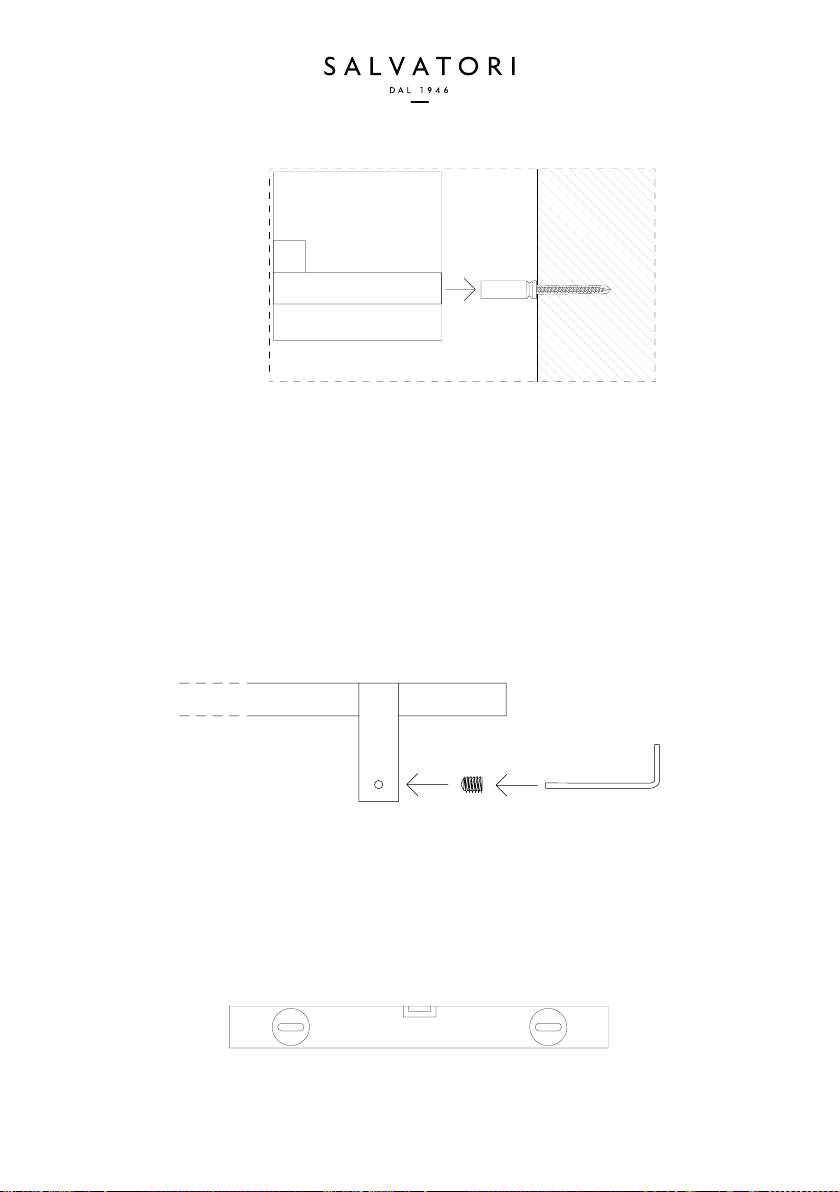

7. Serrare il grano / Insert grub screw
Serrare il grano posto sotto la barra di destra.
Insert the grub (set) screw into the hole found in the rail at the right hand end and
tighten it.
8. Controllo con livella / Check alignment
Assicurarsi di aver montato tutto in bolla.
Ensure the rail sits perfectly flush.
9. Rimozione pellicole / Removal of plastic film
Rimuovere le pellicole protettive presenti.
Remove the protective plastic film.
10. Accessori / Accessories
