CZ Instalační manuál

WD002 WD002B

WD006 WD006B

UBC s.r.o.

Mělnická 87, 250 65 Bořanovice, Pakoměřice, Česká republika

IČ: 27146987 | DIČ: CZ27146987

Tel.: +420 283 090 760 | Fax: +420 283 090 761

E-mail: info@sapho.cz | Internet: www.sapho.cz

1. Upozornění před instalací

1.1. Zkontrolujte prosím níže uvedený seznam příslušenství.

1.2. Hlavní tělo baterie nerozebírejte - vše bylo přesně

nainstalováno a nastaveno již při výrobě.

1.3. Přívod teplé vody by měl být připojen vlevo, přívod stu-

dené vody vpravo. Pokud toto připojení nebude dodrženo,

může dojít k trvalému poškození baterie.

1.4. Přívodní potrubí by měla být propláchnuta a zbavena

nečistot před připojením baterie.

1.5. Tlak vody je 0,05 MPa-1,0 MPa (včetně tlaku studené a

horké vody), vhodný pro teplotu vody od 4°C do 90°C.

1.6. Příslušenství může být odlišné, aniž by to ovlivnilo

funkci baterie.

1.7. Připomenutí: V chladných oblastech, kde je vnitřní tep-

lota nižší než 4°C, v zimě, pokud nebudete kohoutky delší

dobu používat, vypněte hlavním uzávěrem vodu a vypusťte

zbývající vodu uvnitř přívodního potrubí. Můžete tak zabrá-

nit poškození baterie expanzí zmrzlé vody.

2. Příprava instalace

2.1. Před instalací si pozorně přečtěte uživatelskou příručku.

2.2. Instalaci musí provést kvaliﬁkovaná osoba.

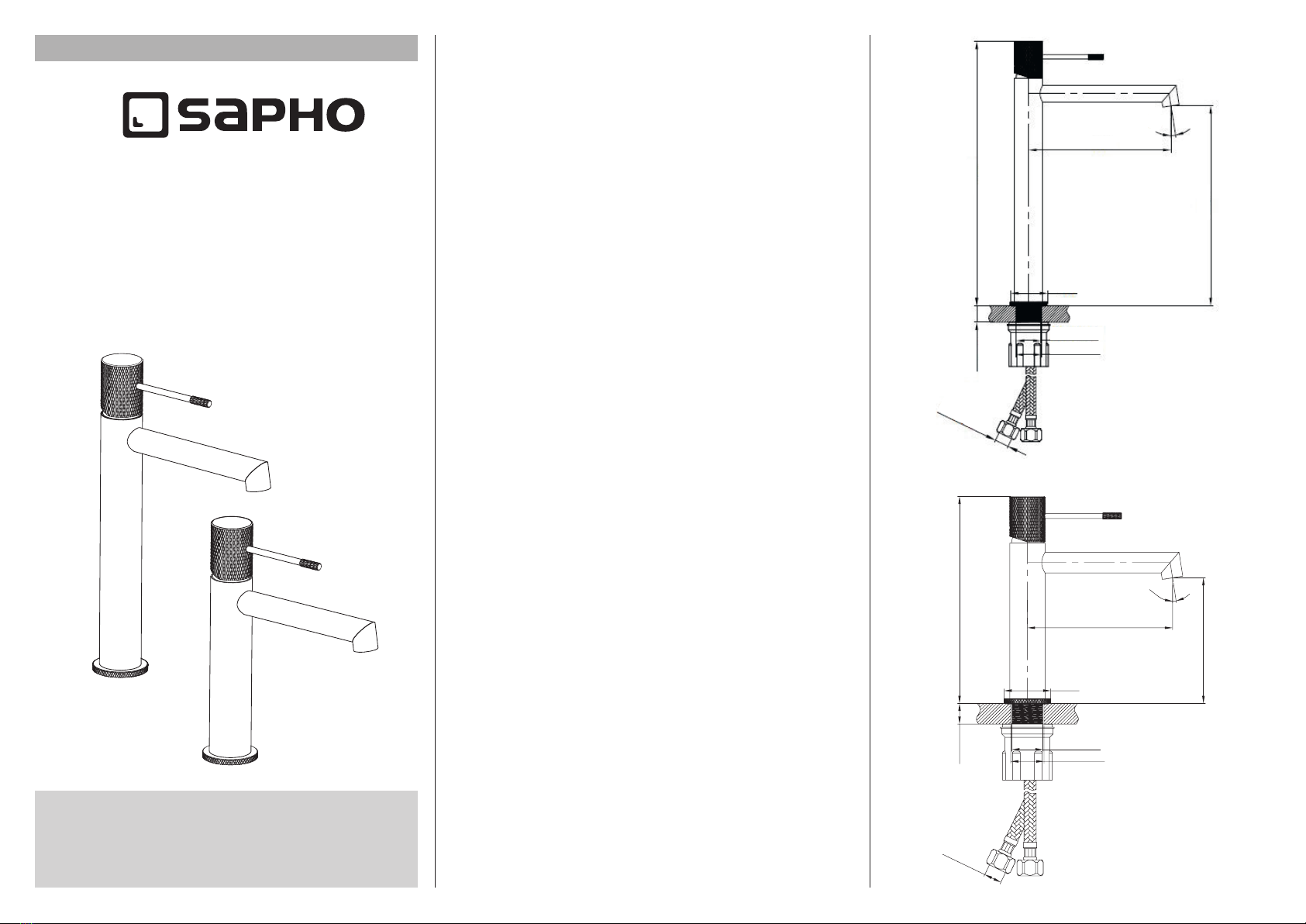

3. Instalační proces

Ø30~Ø35

max 42 mm

173

Ø48

M30x1,5

2-G3/8

9°

Ø30~Ø35

243

322max 42

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice

Česká republika | www.sapho.cz

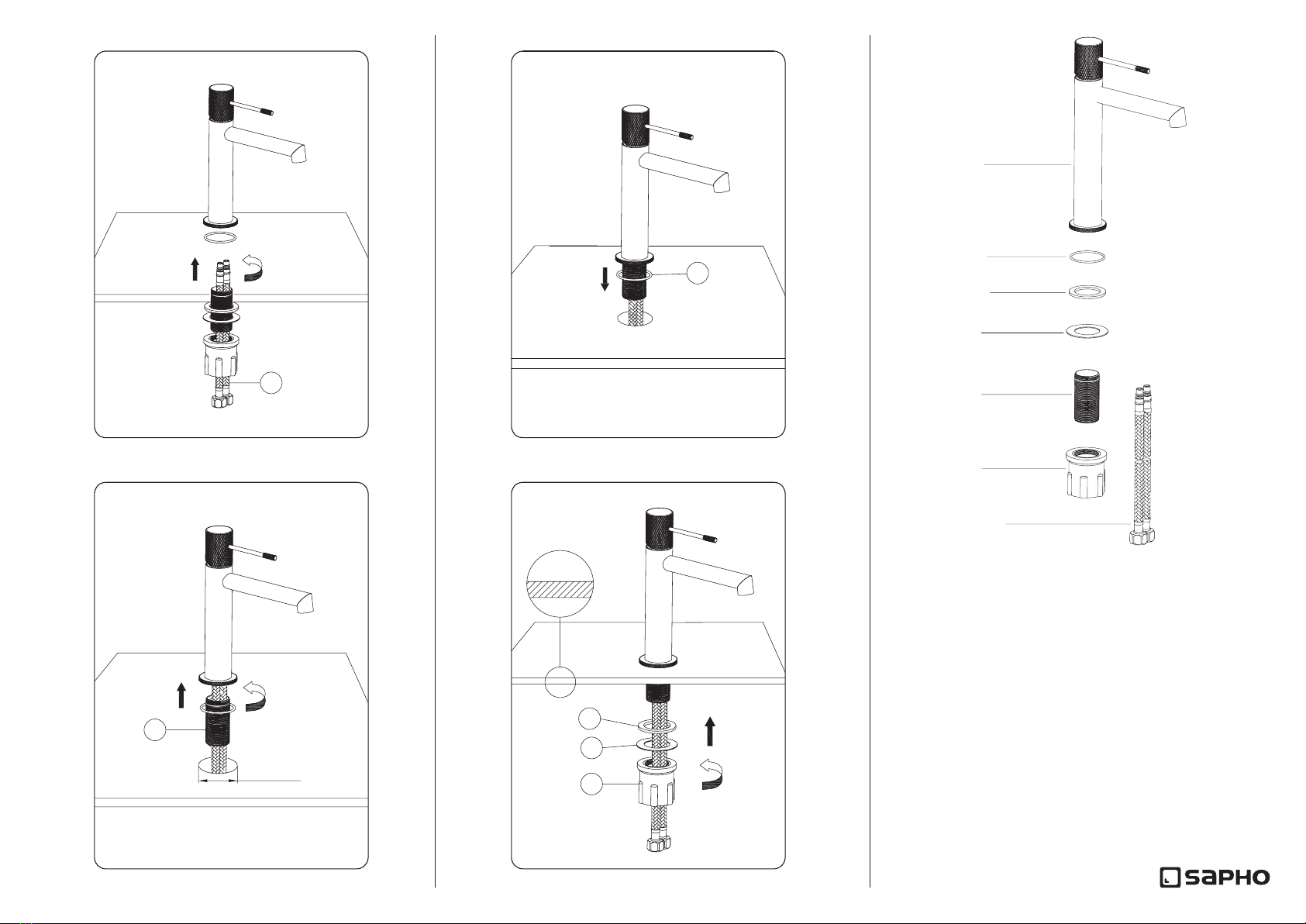

4. Instrukce k instalaci

4.1. Zapněte přívod vody a zkontrolujte těsnost všech připojení.

4.2. Při pohybu pákou baterie nahoru by se měl průtok zvyšovat

a při pohybu dolů naopak.

5. Čištění a údržba

Aby povrch baterie zůstal čistý a lesklý, dodržujte tyto kroky:

5.1. Oplachujte pouze čistou vodou a měkkým hadříkem.

5.2. Nečistoty omývejte pouze mýdlovou vodou.

5.3. Nepoužívejte žádné čistící prostředky leštidla, nebo

granulované písky.

5.4. Nepoužívejte kyselé čistící prostředky.

hlavní tělo baterie

těsnění

bílé těsnění

pojistný šroub

pojistná matice

pletená hadice

podložka

GB Installation manual

WD002 WD002B

WD006 WD006B

UBC s.r.o.

Mělnická 87, 250 65 Bořanovice, Pakoměřice, Czech Republic

IČ: 27146987 | DIČ: CZ27146987

Tel.: +420 283 090 760 | Fax: +420 283 090 761

E-mail: info@sapho.cz | Internet: www.sapho.cz

1. Installation Notice

1.1. Please double-check the accessory list hereinafter and

contact our distributor for any unconformity.

1.2. Please do not attempt to disassemble the main body as

it has been installed & commissioned correctly & precisely

before leaving the factory.

1.3. The hot water supply should be connected to the left

and the cold water supply to the right, when viewed from

the operating position. If this is not taken into account can

cause permanent damage to the cartridge.

1.4. Supply lines should be purged to clean impurities

before connecting the unit.

1.5. The water pressure is 0,05 MPa-1,0 MPa (including cold

& hot water pressure), suitable for water temperature is from

4°C do 90°C.

1.6. Without aﬀecting their performance, accessories may be

changed without further notice.

1.7. Warm reminder:

In the cold areas or the indoor temperature is less than

4°C in winter, if no using the faucets for a long time, please

turn oﬀ the inlet water valve and drain the remaining water

inside the supply pipe, which can avoid the faucet damage

caused by the expansion of the frozen water.

2. Installation Preparation

2.1. Please read users manual carefully before installation.

2.2. The installation must be performed by a qualiﬁed

person.

3. Installation process

Ø30~Ø35

max 42 mm

173

Ø48

M30x1,5

2-G3/8

9°

Ø30~Ø35

243

322max 42

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice

Czech Republic | www.sapho.cz

4. Installation instruction

4.1. Turn on the water to double-check whether there is any leak-

age in each connector.

4.2. Open the handle of the faucet. Normally, the wider the angle

is, the larger the ﬂow rate is and vice versa.

4.3. When open the mixer, if turn the handle to the left, there will

be hotter water ﬂow and vice versa.

5. Cleaning & maintenance

To keep the product clean& shining, follow the steps as follows:

5.1. Flush with clean water & dry with soft cloth only;

5.2. If any dirt, clean with soft liquid or transparent glass detergent.

5.3. Do not use any scrubbing detergent, polisher, sand-cloth,

paper tissue or scraper.

5.4. Do not use acid detergent, insoluble & grain-like detergent or soap.

main body

O-ring

white washer

lock screw

lock nut

SS braided hose

washer

D Installationsanleitung

WD002 WD002B

WD006 WD006B

UBC s.r.o.

Mělnická 87, 250 65 Bořanovice, Pakoměřice, Czech Republic

IČ: 27146987 | DIČ: CZ27146987

Tel.: +420 283 090 760 | Fax: +420 283 090 761

E-mail: info@sapho.cz | Internet: www.sapho.cz

1. Installationsanweisungen

1.1. Bitte prüfen Sie die untenstehende Liste des Zubehörs.

1.2. Zerlegen Sie die Armatur nicht - alles ist bereits bei der

Herstellung sorgfältig installiert und eingestellt worden.

1.3. Der Warmwasserzulauf sollte links, der Kaltwasserzulauf

rechts angeschlossen werden. Die Nichtbeachtung dieses

Anschlusses kann zu dauerhaften Schäden an der Armatur

führen.

1.4. Vor dem Anschluss der Armatur müssen die Zuleitun-

gen gespült und von Schmutz befreit werden.

1.5. Der Wasserdruck beträgt 0,05 MPa-1,0 MPa

(einschließlich Kalt- und Warmwasserdruck), geeignet für

Wassertemperaturen von 4°C do 90°C.

1.6. Das Zubehör kann unterschiedlich sein, ohne die

Funktion des Wasserhahns zu beeinträchtigen.

1.7. Erinnerung: In kalten Gegenden, in denen die Innen-

temperatur unter 4°C liegt, wenn Sie die Wasserhähne im

Winter längere Zeit nicht benutzen, schalten Sie das Wasser

mit der Hauptkappe ab und lassen Sie das restliche Wasser

in der Versorgungsleitung. Dies kann eine Beschädigung

des Wasserhahns durch die Ausdehnung des gefrorenen

Wassers verhindern.

2. Installationsvorbereitung

2.1. Lesen Sie die Bedienungsanleitung vor der Installation

sorgfältig durch.

2.2. Die Installation muss von einer qualiﬁzierten Person

durchgeführt werden.

3. Installationsverfahren

Ø30~Ø35

max 42 mm

173

Ø48

M30x1,5

2-G3/8

9°

Ø30~Ø35

243

322max 42

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice

Czech Republic | www.sapho.cz

4. Installationsanweisungen

4.1. Schalten Sie die Wasserzufuhr ein und prüfen Sie die Dichtheit

aller Verbindungen.

4.2. Wenn Sie den Hebel des Wasserhahns nach oben bewegen,

sollte der Durchﬂuss sollte sich erhöhen und umgekehrt, wenn

man sich nach unten bewegt.

5. Reinigung und Wartung

Um die Oberﬂäche der Batterie sauber und glänzend zu halten,

gehen Sie folgendermaßen vor:

5.1. Nur mit sauberem Wasser und einem weichen Tuch abspülen.

5.2. Waschen Sie Schmutz nur mit Seifenwasser ab.

5.3. Keine Poliermittel oder körnigen Reinigungsmittel verwenden.

Sande.

5.4. Keine säurehaltigen Reinigungsmittel verwenden.

Armaturkörper

Dichtungen

weiße Dichtung

Feststellschraube

Kontermutter

Geﬂechtschlauch

Unterlage

PL Instrukcja montażu

WD002 WD002B

WD006 WD006B

UBC s.r.o.

Mělnická 87, 250 65 Bořanovice, Pakoměřice, Czech Republic

IČ: 27146987 | DIČ: CZ27146987

Tel.: +420 283 090 760 | Fax: +420 283 090 761

E-mail: info@sapho.cz | Internet: www.sapho.cz

1. Ostrzeżenie przed montażem

1.1. Przed montażem należy skontrolować zawartość

opakowania.

1.2. Nie należy demontować korpusu batrerii – wszystko

zostało dokładnie zmontowane i wyregulowane podczas

produkcji.

1.3. Dopływ ciepłej wody powinien być podłączony z lewej

strony, zimna woda z prawej strony. W przypadku, że woda

nie będzie podłączona prawidłowo, może dojść do trwałego

uszkodzenia baterii.

1.4. Przed podłączeniem baterii należy przepłukać i wyczyś-

cić rury wodociągowe.

1.5. Zalecane ciśnienie wody wynosi 0,05 MPa - 1,0 MPa

(dotyczy gorącej i zimnej wody), zalecana temperatura

wody od 4°C do 90°C.

1.6. Inny wygląd załączonych akcesoriów nie ma wpływu na

prawidłową funkcję baterii.

1.7. Uwaga: Jeżeli temperatura wewnętrzna jest niższa niż

4°C, lub w przypadku, że bateria nie będzie użytkowana

przez dłuższy czas, należy zamknąć dopływ wody i spuścić

resztki wody z rurociągu.

2. Przygotowanie instalacji

2.1. Przed instalacją uważnie przeczytaj instrukcję montażu.

2.2. Montażu powinna dokonywać osoba wykwaliﬁkowana.

3. Instalacja baterii

Ø30~Ø35

max 42 mm

173

Ø48

M30x1,5

2-G3/8

9°

Ø30~Ø35

243

322max 42

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice

Czech Republic | www.sapho.cz

4. Instrukcja montażu

4.1. Włącz dopływ wody i sprawdź szczelność wszystkich połączeń.

4.2. Gdy przesuwasz dźwignię baterii w górę, natężenie przepływu

powinno wzrastać, a gdy przesuwasz ją w dół, odwrotnie.

5. Czyszczenie i konserwacja

Aby powierzchnia baterii była czysta i błyszcząca, wykonaj nastę-

pujące czynności:

5.1. Myć tylko czystą wodą i miękką ściereczką.

5.2. Zabrudzenia myć tylko wodą z mydłem.

5.3. Nie używaj żadnych środków czyszczących, nabłyszczaczy albo

środków z mikrogranulkami

5.4. Nie używaj kwaśnych i agresywnych środków czyszczących.

korpus baterii

uszczelka

biała uszczelka

śruba zabezpieczająca

nakrętka

zabezpieczająca

wąż

podkładka

SK Inštalačný manuál

WD002 WD002B

WD006 WD006B

UBC s.r.o.

Mělnická 87, 250 65 Bořanovice, Pakoměřice, Česká republika

IČ: 27146987 | DIČ: CZ27146987

Tel.: +420 283 090 760 | Fax: +420 283 090 761

E-mail: info@sapho.cz | Internet: www.sapho.cz

1. Upozornenie pred inštaláciou

1.1. Skontrolujte prosím nižšie uvedený zoznam príslušen-

stva.

1.2. Hlavné telo batérie nerozoberajte - všetko bolo presne

nainštalované a nastavené už pri výrobe.

1.3. Prívod teplej vody by mal byť pripojený vľavo, prívod

studenej vody vpravo. Pokiaľ toto pripojenie nebude

dodržané, môže dôjsť k trvalému poškodeniu batérie.

1.4. Prívodné potrubia by mali byť prepláchnuté a zbavené

nečistôt pred pripojením batérie.

1.5. Tlak vody je 0,05 MPa-1,0 MPa (vrátane tlaku studenej

a horúcej vody), vhodný pre teplotu vody od 4°C do 90°C.

1.6. Príslušenstvo môže byť odlišné bez toho, aby to

ovplyvnilo funkciu batérie.

1.7. Pripomenutie: V chladných oblastiach, kde je vnútorná

teplota nižšia ako 4°C, v zime, pokiaľ nebudete kohútiky

dlhšiu dobu používať, vypnite hlavným uzáverom vodu a

vypustite zostávajúcu vodu vo vnútri prívodného potrubia.

Môžete tak zabrániť poškodeniu batérie expanziou zmrznu-

tej vody.

2. Príprava inštalácie

2.1. Pred inštaláciou si pozorne prečítajte používateľskú

príručku.

2.2. Inštaláciu musí vykonať kvaliﬁkovaná osoba.

3. Inštalačný proces

Ø30~Ø35

max 42 mm

173

Ø48

M30x1,5

2-G3/8

9°

Ø30~Ø35

243

322max 42

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

Ø30~Ø35

max 42 mm

Ø30~Ø35

M30x1,5

max 42

2-G3/8

140

200

121

Ø48

9°

UBC s.r.o. Mělnická 87, 250 65 Bořanovice, Pakoměřice

Česká republika | www.sapho.cz

4. Inštrukcie na inštaláciu

4.1. Zapnite prívod vody a skontrolujte tesnosť všetkých pripojení.

4.2. Pri pohybe pákou batérie nahor by sa mal prietok zvyšovať

a pri pohybe nadol naopak.

5. Čistenie a údržba

Aby povrch batérie zostal čistý a lesklý, dodržujte tieto kroky:

5.1. Oplachujte iba čistou vodou a mäkkou handričkou.

5.2. Nečistoty omývajte iba mydlovou vodou.

5.3. Nepoužívajte žiadne čistiace prostriedky leštidla, alebo

granulované piesky.

5.4. Nepoužívajte kyslé čistiace prostriedky.

hlavné telo batérie

tesnenie

biele tesnenie

poistná skrutka

poistná matica

pletená hadica

podložka

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Sprachen:

Andere Sapho Sanitärprodukte Handbücher

Sapho

Sapho PZ102RX Bedienungsanleitung

Sapho

Sapho KU322 Bedienungsanleitung

Sapho

Sapho 10PL02007-DL Bedienungsanleitung

Sapho

Sapho KU211 Bedienungsanleitung

Sapho

Sapho KU392 Bedienungsanleitung

Sapho

Sapho LATUS 1102-02 Bedienungsanleitung

Sapho

Sapho KU500 Bedienungsanleitung

Sapho

Sapho SSUV12 Bedienungsanleitung

Sapho

Sapho GR100 Series Betriebsanleitung

Sapho

Sapho KU385 Bedienungsanleitung

Sapho

Sapho 100324-110 Bedienungsanleitung

Sapho

Sapho LB402 Bedienungsanleitung

Sapho

Sapho KU292 Bedienungsanleitung

Sapho

Sapho WD139 Bedienungsanleitung

Sapho

Sapho Brilla 100624 Bedienungsanleitung

Sapho

Sapho PS002B Bedienungsanleitung

Sapho

Sapho PS002 Bedienungsanleitung

Sapho

Sapho VE421 VEEN CLEAN Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Viega

Viega Prevista Pure 8512 Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Viega

Viega Prevista Dry 8522.33 Bedienungsanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung
