Schlage CL100 Bedienungsanleitung

*P515-842*

P515-842

CL100 CL777 CL200 CL888

1¹⁄₈” (29mm)

Backset should allow for

at least ¹⁄₄” (6mm)full contact

of bolt to strike or door frame

La distancia entre el centro de

perforación y el borde de la

puerta/cajón debe permitir al

menos 6 mm de contacto

entre el picaporte y la contraplaca

o el marco de la puerta.

La distance d’entrée doit être

suffisante pour qu’il existe un

plein contact d’au moins 6 mm de

la vis à la gâche ou au dormant

de la porte.

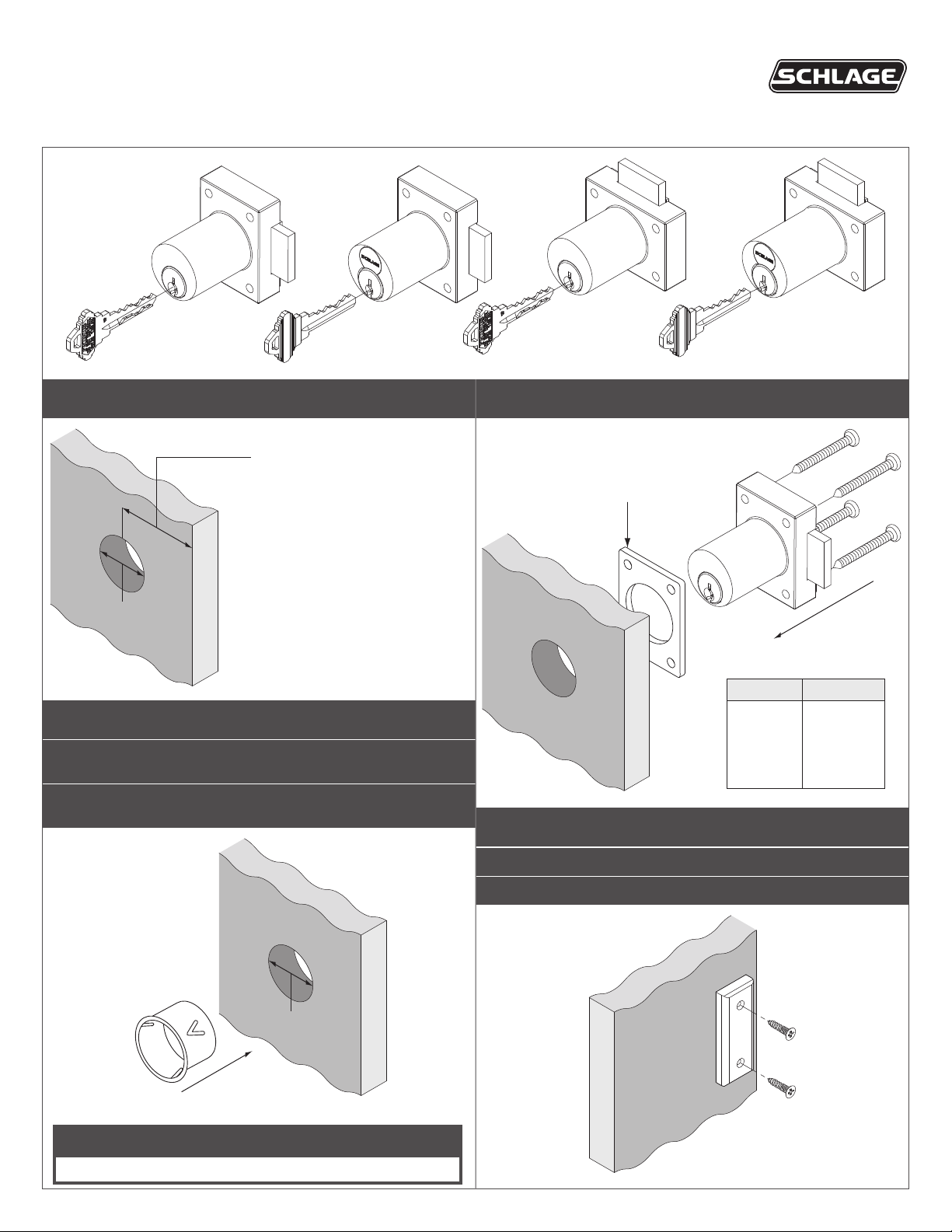

2 If Using, Install Trim Ring (Note Hole Size)

Si se usa, instale el anillo de ajuste (Nota el tamaño

de la agujero)

Si vous utilisez, installer l’anneau de bordure (Note la

taille du trou)

1³⁄₁₆” (30mm)

Add Spacers As Needed

Añadir espaciadores según sea necesario

Ajouter des entretoises selon le besoin

⁷⁄₈” (22mm)

1” (25mm)

1¹⁄₈” (29mm)

1³⁄₈” (22mm)

2 Spacers

1 Spacer

No Spacers

Door Size Spacer Req.

4 If Needed, Install Strike

Si es necesario, instalar la contraplaca

Le cas échéant, installer une gâche

CL100, CL200, CL777, CL888

Installation Instructions Instrucciones de instalación Notice d’installation

Customer Service Servicio al cliente Service à la clientèle

1-877-671-7011 www.allegion.com/us

Printed in U.S.A.

P515-842 Rev. 05/18-c

CL777, CL888

CL777

.148 DIA.

HOLES

CL888

CL100, CL200

CL100

Cylinder length:

1¹⁄₈”, or 1³⁄₈”

CL200

Cylinder length:

1¹⁄₈”, or 1³⁄₈”

Flush

Al ras

À ras

Lipped Overlay

Superpuesto

con reborde

Recouvrement

à rebord

Overlay

Superpuesto

Recouvrement

partiel

Full Overlay

Superpuesto

completo

Recouvrement

total

Note: Use of spacers and strikes depends on application and material thickness.

CL100, CL200, CL777, CL888 Bar Strikes and Spacer

Contraplacas de barra y Espaciador Plaques de xation et Entretoise

Bar Strikes

Contraplacas

Plaques de xation

Spacer

Espaciador

Entretoise
