Montageanleitung „Kürzung der Fußstützenrohre“ 2

Assembly instructions “Shortening the split footplate tubes“ 4

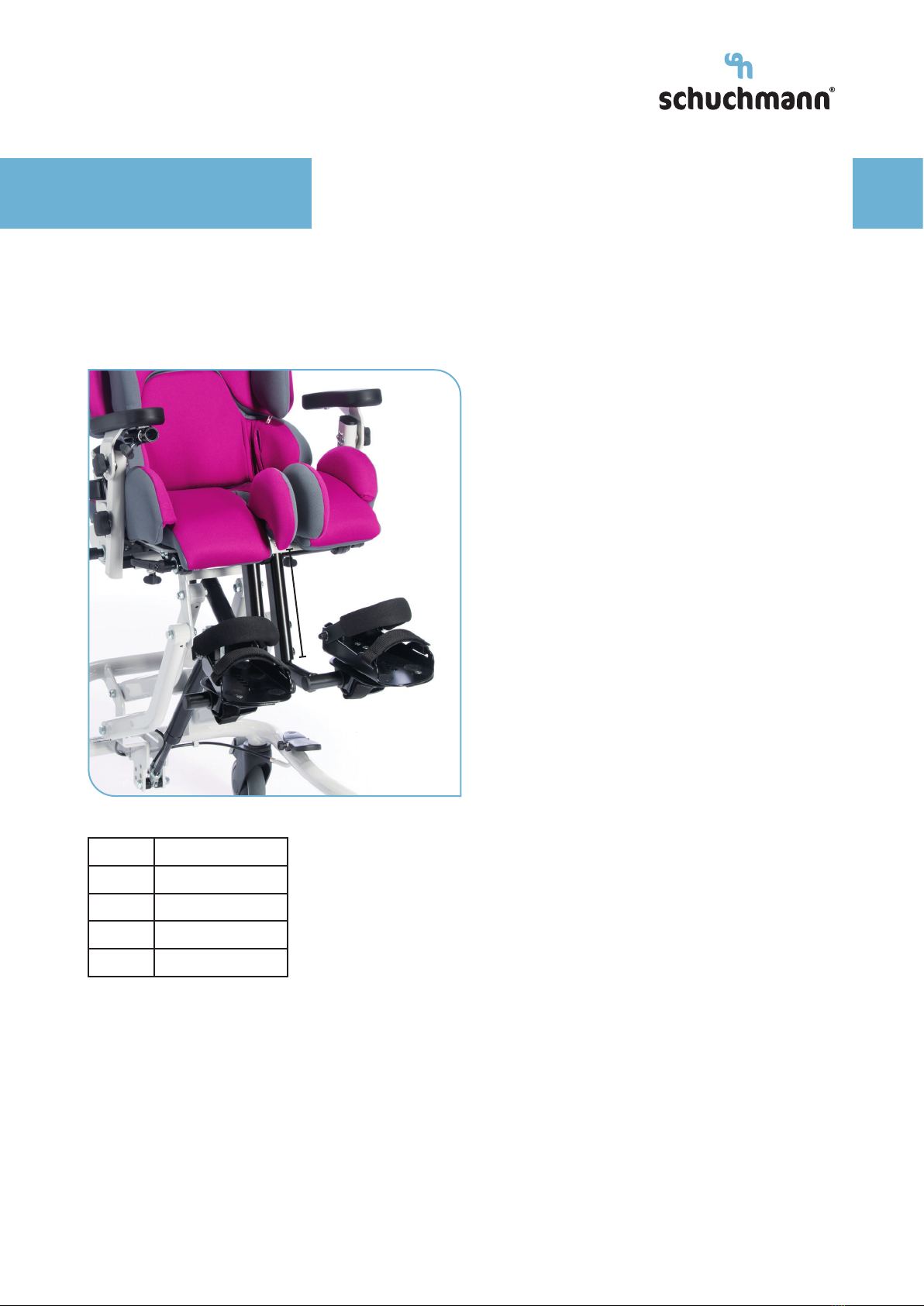

Montageanleitung: Kürzung der Fußstützenrohre bei madita., madita-fun. & soe. Stand: Rev. 1 Seite: 2 (5)

Die folgenden Arbeitsschritte beschreiben die Kürzung der Fußstützenrohre der madita.,

der madita-fun. und der soe.. Dabei spielt es keine Rolle, ob der Sitz mit einem Stan-

dardsitzpolster oder einem anatomisch geformten Sitzpolster ausgestattet ist.

Anleitung.

Standardmäßig kann man die Fußstüt-

zenrohre auf die Unterschenkellänge

(A) vom Sitzpolster bis zur Fußbank

bei der Gr. 0 zwischen 16,5 und 24,5 cm,

bei der Gr. 1 zwischen 21,5 und 33,5 cm,

bei der Gr. 1b zwischen 26 und 43 cm,

bei der Gr. 2 zwischen 29 und 49 cm

einstellen.

Wenn die Fußstützen auf eine kürzere

Unterschenkellänge eingestellt werden

sollen, müssen die Fußstützenrohre

gekürzt werden. Dabei orientieren Sie

sich bitte an der nebenstehenden

Größentabelle.

Schritt 1

Nachdem die Rohre demontiert sind,

muss das Innen- und das Außenrohr

jeweils der Größentabelle entspre-

chend angezeichnet werden.

Schritt 2

Nach dem Anzeichnen des zu kür-

zenden Abstandes, sägen Sie an den

angezeichneten Stellen möglichst im

90°-Winkel. Hierfür nutzen Sie bitte

eine Eisensäge.

Größentabelle:

Einkürzen um

Gr. 0 3 cm

Gr. 1 4 cm

Gr. 1b 4 cm

Gr. 2 6 cm

Deutsch

Schritt 3

Nachdem Sie die Rohre gekürzt haben, müssen die Sägekanten entgratet werden, um

die Verletzungsgefahr durch scharfkantige Rohre zu minimieren. Dazu benutzen Sie ent-

weder einen handelsüblichen Entgrater oder eine Eisenfeile.

Schritt 4

Nun führen Sie Innen- und Außenrohre wieder zusammen und montieren die Fußstützen

in der gewünschten Höhe.

Montageanleitung: Kürzung der Fußstützenrohre bei madita., madita-fun. & soe. Stand: Rev. 1 Seite: 3 (5)

• Aus Gründen der Sicherheit des Anwenders und zur Erhaltung der Produkthaftung

hat mindestens einmal jährlich eine Wartung durch den Fachhandel zu erfolgen.

Die durchgeführten Wartungen sind im Wartungsplan der Gebrauchsanleitung zu

dokumentieren.

• Nehmen Sie dieses Produkt sofort außer Betrieb, wenn sie einen Zustand feststellen, der

den Betrieb unsicher machen könnte.

• Verwenden Sie unsere Produkte und das Zubehör nicht für andere Zwecke als für ih-

ren vorgesehenen Zweck. Eine andere oder darüber hinausgehende Benutzung gilt als

nicht bestimmungsgemäß.

• Verwenden Sie nur Zubehör und Ersatzteile der Firma Schuchmann, da Sie

anderenfalls die Sicherheit des Anwenders gefährden.

Wir liefern Ihnen jederzeit benötigte Ersatzteile und stellen, falls notwendig, Anleitungen

für die Montage oder Reparatur des Produkts zur Verfügung. Bitte beachten Sie, dass

Sie für die korrekte Montage oder Reparatur verantwortlich sind. Im Zweifel stehen

Ihnen unser Kundenservice sowie unser Außendienst selbstverständlich für Rückfragen zur

Verfügung.

Alle unsere Produkte sind mit einem Typenschild

ausgestattet, auf dem Sie die Seriennummer

des Produkts ﬁnden. Bitte geben Sie diese bei

einer Ersatzteilbestellung immer mit an.

Unseren Kundenservice erreichen Sie wie folgt:

• Tel.: +49 (0) 5402/40 71 00

• E-Mail: kundenservice@schuchmann.de

Verwenden Sie nur Zubehör und Ersatzteile

der Firma Schuchmann, da Sie anderenfalls die

Sicherheit des Anwenders gefährden.

Ersatzteilversorgung.

Allgemeine Hinweise.

Produktname

Artikelnummer

Seriennummer

schuchmann.de • info@schuchmann.de • Fon +49 (0) 5402 / 40 71 00

Rudolf-Runge-Str. 3 • 49143 Bissendorf • Germany

Barcode UDI-DI Barcode UDI-PI

UDI-DI

SN / UDI-PI

Type

Product

Max. load

Size

Größe

max. Belastung

Herstellungsdatum

Produktkennzeichnung nach MDR

Deutsch

Assembly instructions: Shortening the split footplate tubes for madita., madita-fun. & soe. As of: Rev. 1 Page: 4 (5)

Instructions.

English

The following work steps describe the shortening of the split footplate tubes of madita.,

madita-fun. and soe.. It makes no dierence whether the seat is equipped with a stan-

dard seat cushion or an anatomically shaped seat cushion.

By default, the split footplate can be

adjusted to the lower leg length (A)

from the seat cushion to the foot sup-

port

for size 0 between 16,5 und 24,5 cm,

for size 1 between 21,5 und 33,5 cm,

for size 1b between 26 und 43 cm,

for size 2 between 29 und 49 cm.

If the foot support is to be adjusted

to a shorter lower leg length the split

footplate tubes must be shortened.

Please use the adjacent size table for

orientation.

Step 1

After the tubes have been dismantled,

the inner and outer tube must be

marked according to the size table.

Step 2

After marking the distance to be shor-

tened, saw at the marked positions,

possibly at a 90° angle. Please use a

hacksaw for this.

Size table:

Shorten by

Size 0 3 cm

Size 1 4 cm

Size 1b 4 cm

Size 2 6 cm

Step 3

After you have shortened the tubes, the sawing edges must be deburred to minimise risk

of injury by tubes with sharp edges. Use either a commercial deburring tool or an iron ﬁle.

Step 4

Now bring the inner and outer tubes together again and mount the foot support at the

desired height.

English

Assembly instructions: Shortening the split footplate tubes for madita., madita-fun. & soe. As of: Rev. 1 Page: 5 (5)

• For reasons of user safety and to maintain product liability, maintenance

must be carried out at least once a year by a specialist dealer. The maintenance work

carried out must be documented in the maintenance plan of the operating instruc-

tions.

• Immediately remove this product from use when any condition develops that might

make operation unsafe.

• Use our products and accessories not for any other purposes than those intended. Any

other use or use over and above this purpose shall be considered not in accordance

with the intended purpose.

• Only use accessories and spare parts made by Schuchmann, otherwise

you will endanger the user.

We supply you at any time with required spare parts and, if necessary, provide you with

instructions for the assembly or repair of the product. Please note thatyou are respon-

sible for correct installation or repairs. If in doubtplease do not hesitate to contact our

customer service as well as our ﬁeld service for any queriesyou might have.

All our products are equipped with a type plate on which you ﬁnd the serial number of

the product. Please always state it when orde-

ring spare parts.

You can reach our customer service as follows:

• Phone: +49 (0) 5402/40 71 00

• E-Mail: kundenservice@schuchmann.de

Only use accessories and spare parts made by

Schuchmann, otherwise you will endanger the

user.

Spare part supply.

General guidelines.

Product name

Item number

Serial number

schuchmann.de • info@schuchmann.de • Fon +49 (0) 5402 / 40 71 00

Rudolf-Runge-Str. 3 • 49143 Bissendorf • Germany

Barcode UDI-DI Barcode UDI-PI

UDI-DI

SN / UDI-PI

Type

Product

Max. load

Size

max. load

Date of manufacture

Product labelling in accordance with MDR
