Scotsman Eclipse CME686 Installationsanleitung

•CME686

•CME810

•CP686

•CP886

•CP1086

Eclipse Technical Training

In This Presentation

•What Eclipse is

•Components and their functions

•Installation

•Operation

•Maintenance

•Service Diagnosis

The Eclipse System

•The remote system is made up of three parts:

– Ice Making Section or Head Unit - 115 volt

– Compressor Package - 208-230 volt

– Condenser - 208-230 volt

•Flexible Modular System

– One condenser fits two compressor packages

– One ice making head fits two compressor packages

– All are R-404A systems

Ice Making Section

•CME686 or CME810

– Remote Low Side

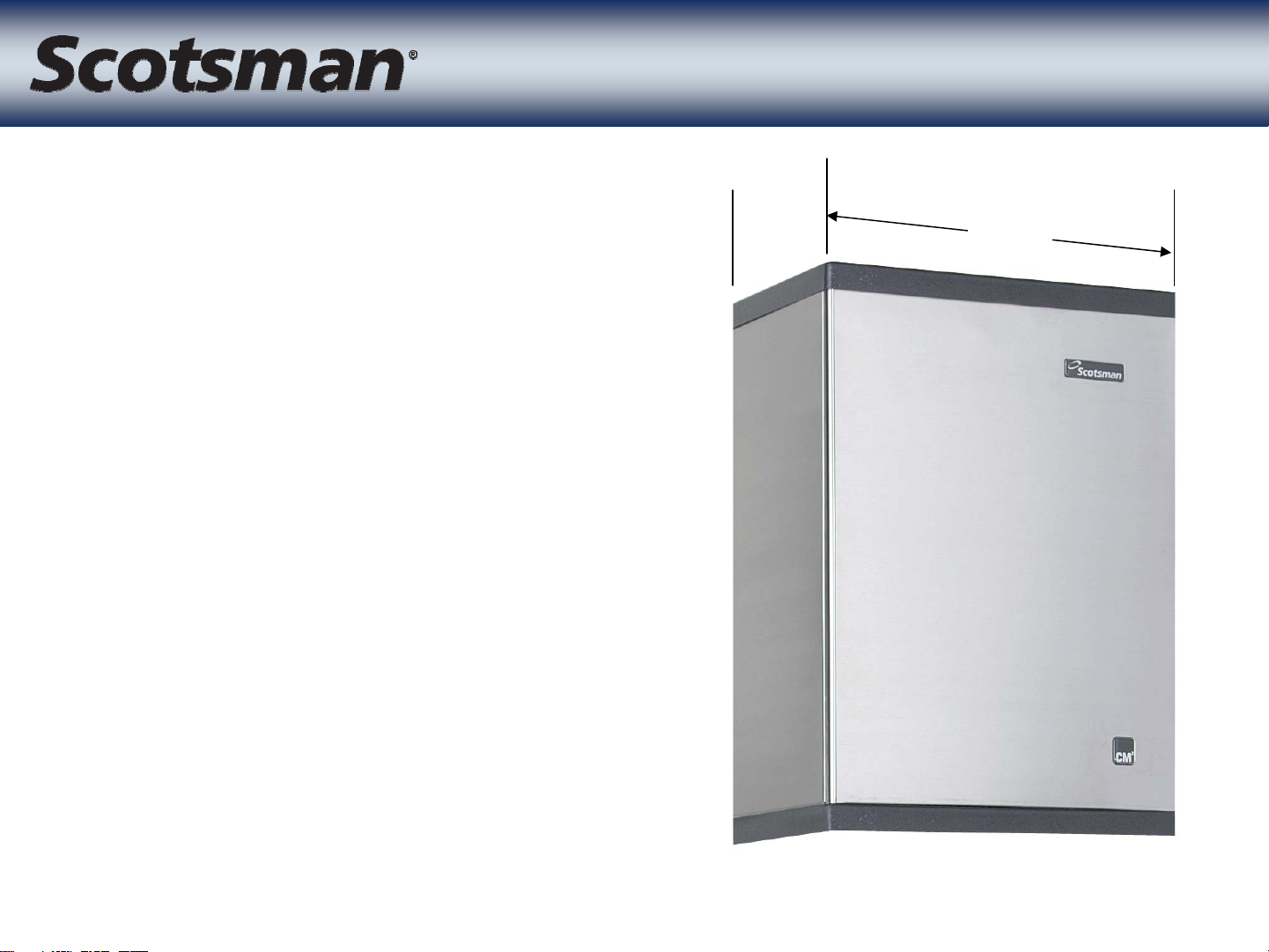

•22” wide by 16.5” deep

– Three evaporators

–ThreeTXVs

– Three check valves

–CM

3technology

•Water and Control

Systems

•Rotomolded freezing

compartment

16.5 22”

Ice Making Section

•Refrigerant

Line

Connections

– Vapor

– Liquid

–Suction

•All on right

side

– Designed for

Drive-Up

Window

Applications

Vapor Liquid

Suction

Ice Making Section

•Ice making

compartment

•Three

evaporators

– Circuited in

parallel

– No braze joints in

freezing

compartment

– Access from the

left side or top

Vapor Inlet Valve

•Purpose: Opens

during harvest

to allow vapor

to enter the

evaporators

•24 volt coil

•Different port

size between

CME686 and

CME810

Three

Three TXVs

TXVs

•Three internally

equalized valves

•Purpose: Control

individual

evaporator

superheats

– One valve per plate

– Promotes even

plate-to-plate ice

distribution

Three Check Valves

•Check valves

keep each TXV’s

refrigeration flow

directed to a

single evaporator

– Eliminates cross-

flow during freeze

cycle

– Each TXV outlet

must flow to one

evaporator

Water Pump

•115 volt pump

•Same for both

CME686 and CME810

•Pedestal type

•Pump motor separated

from reservoir

– Keeps motor drier

– Motor cap keeps

condensation off motor
