Sennheiser HD 280-13 Bedienungsanleitung

HD 280-13

HD 280 pro

HD 280 silver

GEBRAUCHSANLEITUNG

INSTRUCTIONS FOR USE

NOTICE D‘EMPLOI

ISTRUZIONI PER L‘USO

INSTRUCCIONES PARA EL USO

GEBRUIKSAANWIJZING

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr1

Gebrauchsanleitung .......................................................................................................... 3

Instructions for use.......................................................................................................... 11

Notice d‘emploi ................................................................................................................19

Istruzioni per l‘uso............................................................................................................27

Instrucciones para el uso ...............................................................................................35

Gebruiksaanwijzing .........................................................................................................43

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr2

HD 280-13

HD 280 pro

HD 280 silver

Gebrauchsanleitung

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr3

Inhalt

Sie haben die richtige Wahl getroffen!

Diese Sennheiser-Produkte werden Sie lange Jahre durch

Zuverlässigkeit, Wirtschaftlichkeit und einfache Bedienung

überzeugen. Dafür garantiert Sennheiser mit seinem gu-

ten Namen und seiner in mehr als 50 Jahren erworbenen

Kompetenz als Hersteller hochwertiger elektroakustischer

Produkte.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese

Anleitung zu lesen. Wir möchten, daß Sie einfach und

schnell in den Genuß dieser Technik kommen.

Leistungsmerkmale .......................................................... 5

Kopfhörer HD 280 pro / HD 280 silver ............................... 5

Kopfhörer HD 280 -13 .......................................................... 5

Einsatzbereiche ................................................................ 5

Lieferumfang ..................................................................... 6

Zu Ihrer Sicherheit ........................................................... 6

Kopfhörerbügel einstellen............................................... 7

Kopfhörer transportieren ................................................ 7

Reinigung ........................................................................... 7

Verschleißteile austauschen.......................................... 8

Lieferbares Zubehör und Verschleißteile....................... 8

Ohrpolster austauschen..................................................... 8

Kopfbügelpolster austauschen ......................................... 8

Anschlußkabel austauschen............................................. 9

Kopfhörer in Hör-/Sprechgarnitur umarbeiten ............... 9

Technische Daten.............................................................10

Frequenzgang....................................................................10

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr4

Leistungsmerkmale

Kopfhörer HD 280 pro / HD 280 silver

• Geschlossener, dynamischer Stereo-Kopfhörer

• Detailgetreue, lineare Wiedergabe für anspruchsvolle

Monitor-Anwendungen

• Niederohmiger Kopfhörer (Impedanz von 64 Ω)

• Hörermuscheln klappbar und drehbar für platzsparen-

den Transport

• Sehr gute Außengeräuschdämmung von bis zu 32 dB

• Neodym-Magnete für hohen Schalldruckpegel

(113 dB / 1 VRMS)

• Komfortabler Sitz über mehrere Stunden durch

• geringes Gewicht

• angenehme, ohrumschließende Ohrpolster

• gepolsterten, einstellbaren Kopfhörerbügel

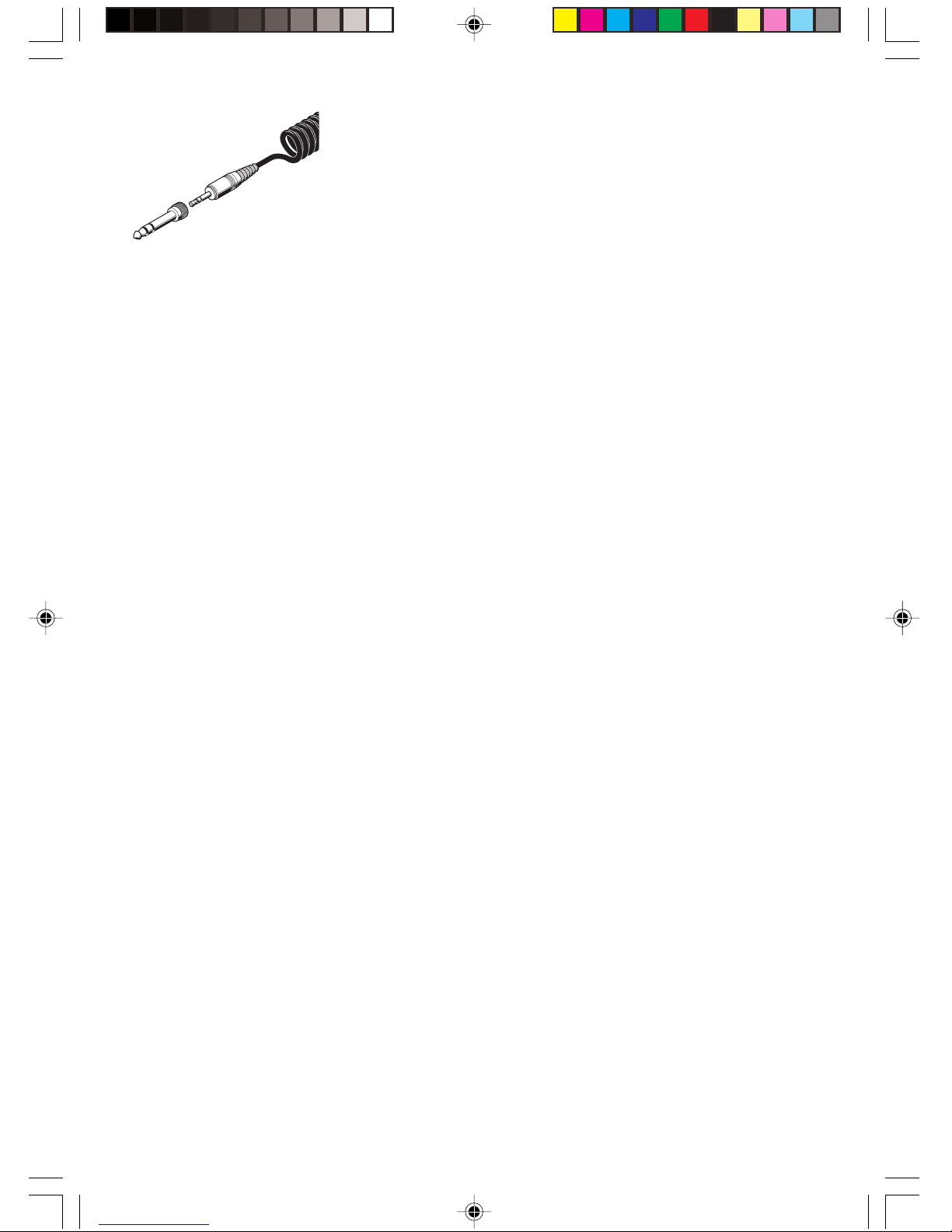

• Einseitiges Wendelkabel mit 3,5-mm-Klinkenstecker und

verschraubbarem Adapter auf 6,3-mm-Klinkenstecker

• Problemlos austauschbare Einzelteile

Kopfhörer HD 280 -13

Baugleich mit dem Kopfhörer HD 280 pro, jedoch als

hochohmige Variante mit einer Impedanz von 300 Ω.

Einsatzbereiche

Der Kopfhörer schirmt nicht nur Außengeräusche sehr

gut ab, sondern verhindert auch, daß der Kopfhörerton

nach außen dringt. Er eignet sich daher besonders gut für

den Einsatz

• als Monitorhörer in lauten Umgebungen

• in Rundfunk- und Fernsehanstalten

• in Film und Theater

• in Recordingstudios

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr5

Lieferumfang

• Kopfhörer

• 6,3-mm-Klinkenadapter

• Bedienungsanleitung

Zu Ihrer Sicherheit

Dieser Kopfhörer wird von Ihnen professionell eingesetzt.

Daher unterliegt der Gebrauch bei gewerblicher Nutzung

den Regeln und Vorschriften der zuständigen Berufsge-

nossenschaft. Sennheiser als Hersteller ist verpflichtet, Sie

auf möglicherweise bestehende gesundheitliche Risiken

ausdrücklich hinzuweisen.

Mit diesem System können Schalldrücke über 85 dB(A)

erzeugt werden. 85 dB(A) ist der Schalldruck, der laut

Gesetz als maximal zulässiger Wert über die Dauer eines

Arbeitstages auf Ihr Gehör einwirken darf. Er wird nach

den Erkenntnissen der Arbeitsmedizin als Beurteilungs-

pegel zugrunde gelegt. Höhere Lautstärken oder eine län-

gere Einwirkzeit können Ihr Gehör schädigen. Bei höhe-

ren Lautstärken muß daher die Hörzeit verkürzt werden,

um eine Schädigung auszuschließen.

Sichere Warnsignale dafür, daß Sie sich zu lange einem zu

lauten Geräusch ausgesetzt haben, sind:

Sie hören ein Klingeln oder Pfeifgeräusche in den

Ohren!

Sie haben den Eindruck (auch kurzzeitig),

hohe Töne nicht mehr wahrzunehmen!

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr6

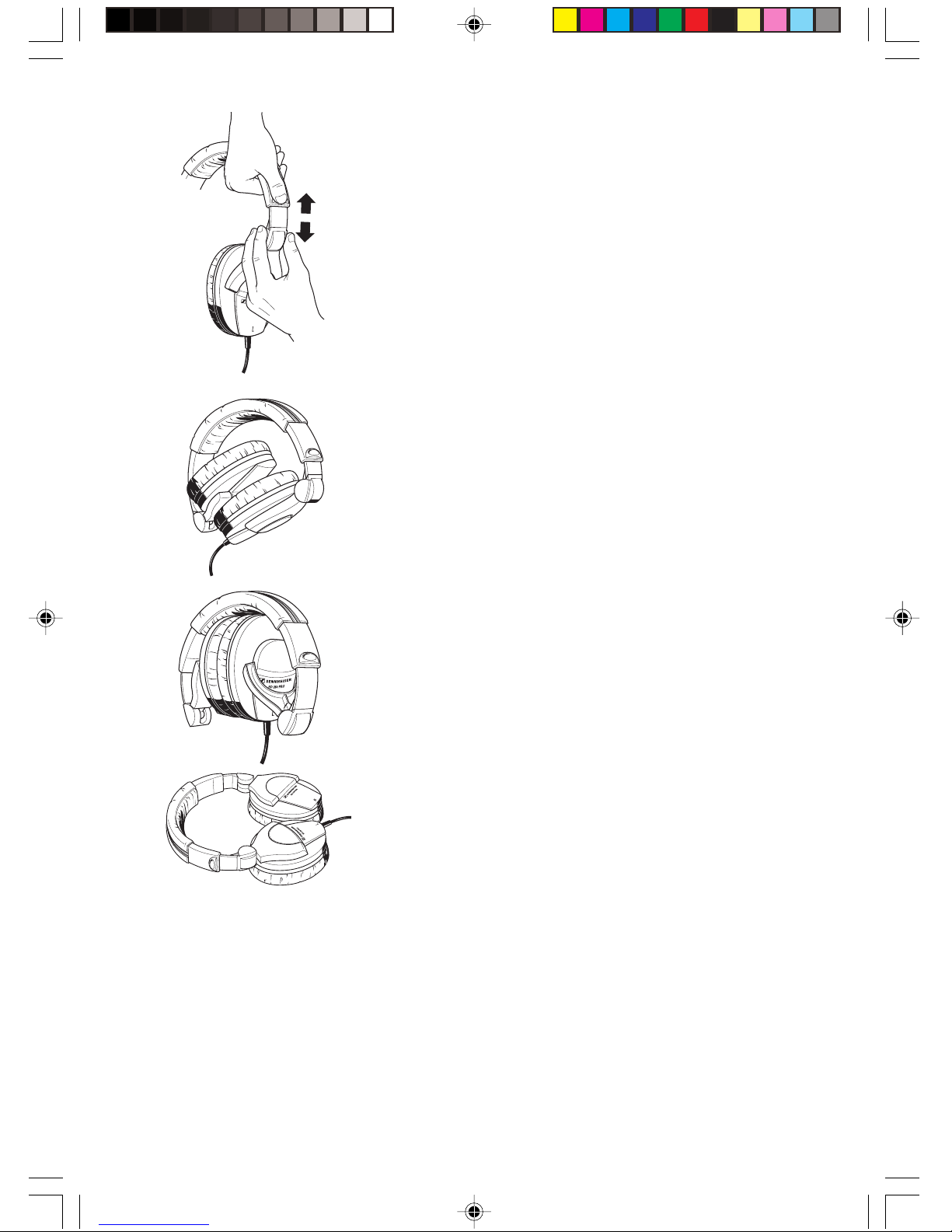

Kopfhörerbügel einstellen

Um eine gute Tonübertragung und den bestmöglichen

Tragekomfort zu erzielen, müssen Sie den Kopfhörer Ihrem

Kopf richtig anpassen. Dazu können Sie den Kopfhörer-

bügel rastend verstellen.

Kopfhörer transportieren

Um die Kopfhörer platzsparend zu transportieren, haben

Sie drei Möglichkeiten, ihn zusammenzuklappen:

1. Um ihn möglichst kompakt zusammenzuklappen, kön-

nen Sie die Hörermuscheln zwischen den Kopfhörer-

bügel schieben (Variante A und B).

Hinweis:

Um den Kopfhörer entsprechend Variante B zusam-

menzuklappen, müssen Sie den Kopfhörerbügel her-

ausziehen.

2. Um ihn möglichst flach zusammenzuklappen, können

Sie die Hörermuscheln um 90°drehen.

Reinigung

Reinigen Sie von Zeit zu Zeit den Kopfhörer mit einem

weichen, leicht feuchten Tuch. Geben Sie bei starker Ver-

schmutzung ein mildes Reinigungsmittel (z. B. Geschirr-

spülmittel) ins Wasser.

Hinweis:

Verwenden Sie auf keinen Fall lösemittelhaltige Reinigungs-

mittel.

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr7

Verschleißteile austauschen

Lieferbares Zubehör und Verschleißteile

• Ohrpolster

• Kopfbügelpolster

• Anschlußkabel

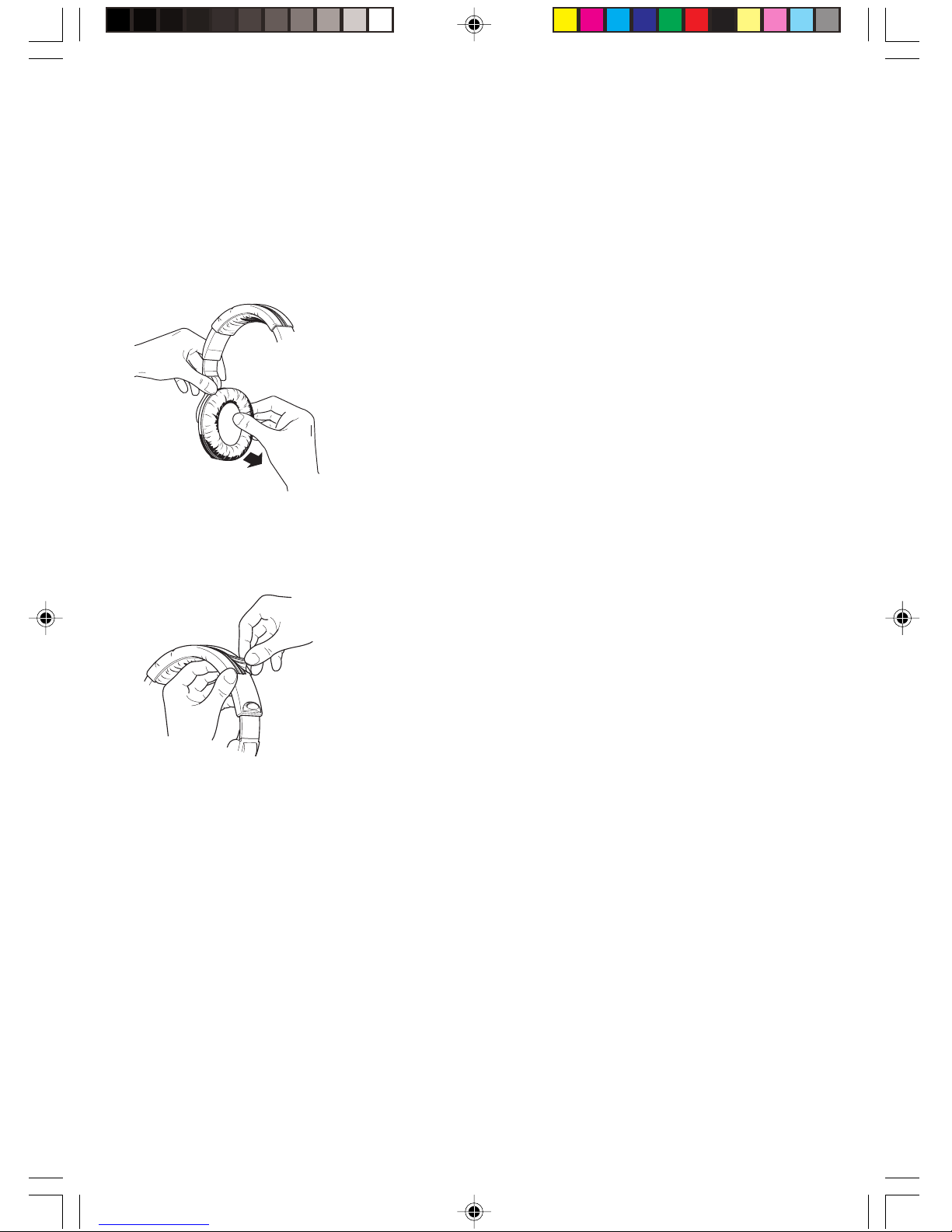

Ohrpolster austauschen

Fassen Sie hinter das Ohrpolster und ziehen Sie es von

der Hörermuschel ab. Krempeln Sie das neue Ohrpolster

auf die Hörermuschel.

Kopfbügelpolster austauschen

씰Ziehen Sie den Verschluß des Kopfbügelpolsters, wie

in der nebenstehenden Abbildung gezeigt, auseinan-

der und nehmen Sie das verschlissene Kopfbügelpolster

ab.

씰Legen Sie das neue Kopfbügelpolster um den

Kopfhörerbügel.

씰Ziehen Sie die beiden Verschlußseiten des Kopfbügel-

polsters zusammen, bis sie leicht überlappen.

씰Drücken Sie den Verschluß zusammen.

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr8









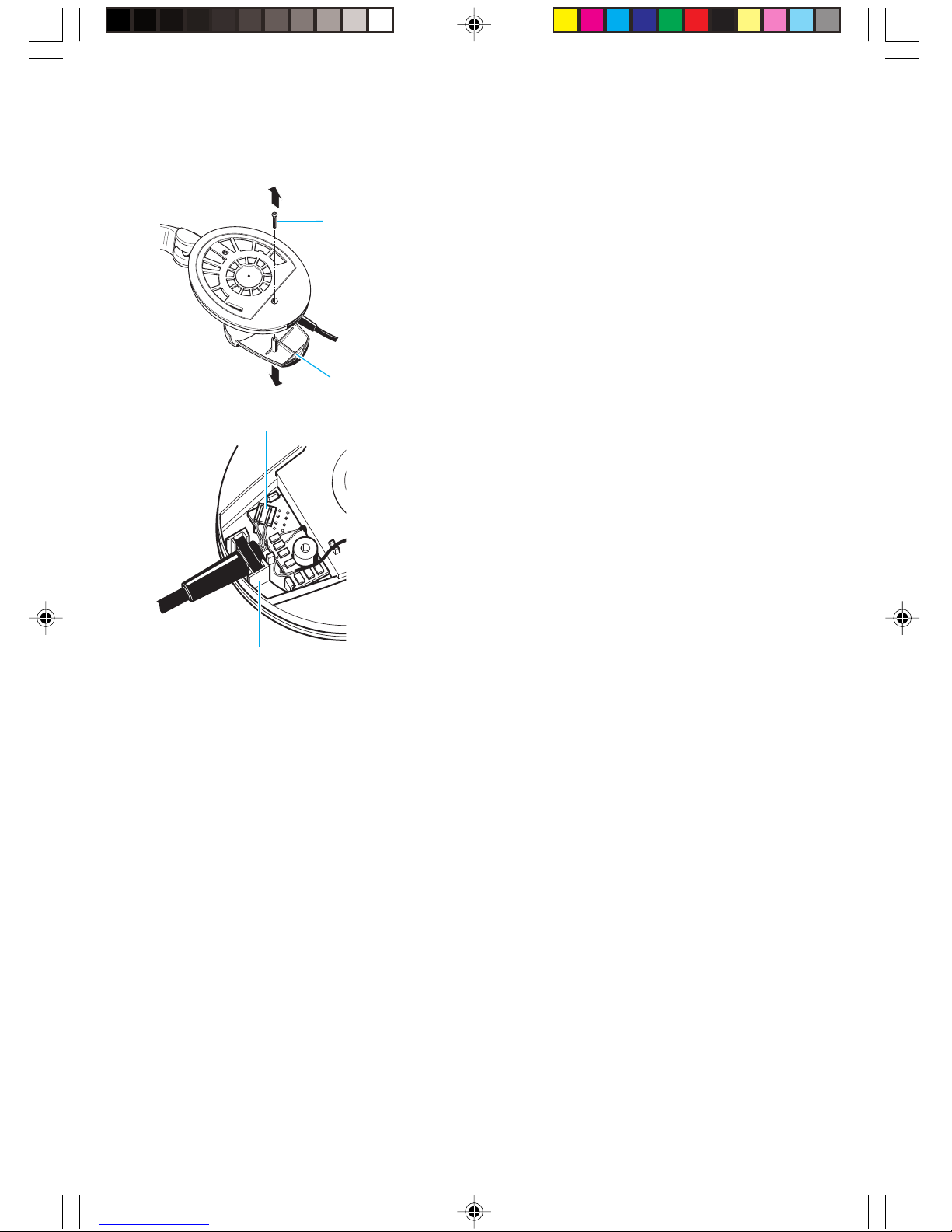

Anschlußkabel austauschen

Wenn das Anschlußkabel defekt ist, müssen Sie es austau-

schen. Gehen Sie wie folgt vor:

씰Entfernen Sie das Ohrpolster. Fassen Sie dazu hinter

das Ohrpolster und ziehen Sie es von der Hörermuschel

ab.

씰Lösen Sie die Schraube  und entfernen Sie sie.

씰Entfernen Sie die Abdeckung der Hörermuschel .

씰Ziehen Sie den Stecker ab.

씰Nehmen Sie den Knickschutz des Anschlußkabels aus

der Halterung .

씰Legen Sie den Knickschutz des neuen Anschlußkabels

in die vorgesehene Halterung.

씰Stecken Sie den Stecker des neuen Anschlußkabels

linksbündig, wie in der Abbildung gezeigt, in die Buch-

se.

씰Setzen Sie die Abdeckung auf die Hörermuschel .

씰Setzen Sie die Schraube wieder ein und ziehen Sie

die Schraube an.

씰Krempeln Sie das Ohrpolster auf die Hörermuschel.

Kopfhörer in Hör-/Sprechgarnitur umarbeiten

Ihr Sennheiser-Servicepartner kann Ihren Kopfhörer mit

einem Mikrofon ausstatten, so daß Sie ihn als Hör-/Sprech-

garnitur nutzen können.

HD 280 BDA 6.6.02 06.06.2002, 9:49 Uhr9

(1 Pa/V)

Technische Daten

HD 280 pro

HD 280 silver HD 280-13

Klassifizierung

(nach IEC 268-7) 268-7-IEC-DCSC-64R0-2 268-7-IEC-DCSC-03R2-2

Wandlerprinzip dynamisch dynamisch

Impedanz 64 Ω(nach IEC 268-7) 300 Ω(nach IEC 268-7)

Dauereingangsleistung 0,5 W (nach IEC 268-7) 0,5 W (nach IEC 268-7)

Ankopplung ans Ohr ohrumschließend ohrumschließend

Übertragungsbereich

(–10 dB bezogen auf 1 kHz) 8 Hz — 25 kHz 8 Hz — 25 kHz

Schalldruckpegel 102 dB (nach IEC 268-7) 102 dB (nach IEC 268-7)

113 dB / 1 VRMS 107 dB / 1 VRMS

Schalldämmung max. 32 dB max. 32 dB

Klirrfaktor < 0,1 % (bei 1 kHz, 100 dB SPL)  < 0,1 % (bei 1 kHz, 100 dB SPL)

Gewicht ca. 285 g ca. 285 g

Bügelandruckkraft ca. 6 N ca. 6 N

Länge Wendelkabel min. 1 m min. 1 m

max. 3 m max. 3 m

Frequenzgang

Diffusfeld-Übertragungsmaß
