Sennheiser Esfera SPM8000 Bedienungsanleitung

Esfera

SPM 8000

Bedienungsanleitung

Instruction manual

Notice d'emploi

Istruzioni per l’uso

Instrucciones de uso

Gebruiksaanwijzing

Manual de instruções

Руководство

по

эксплуатации

使用说明

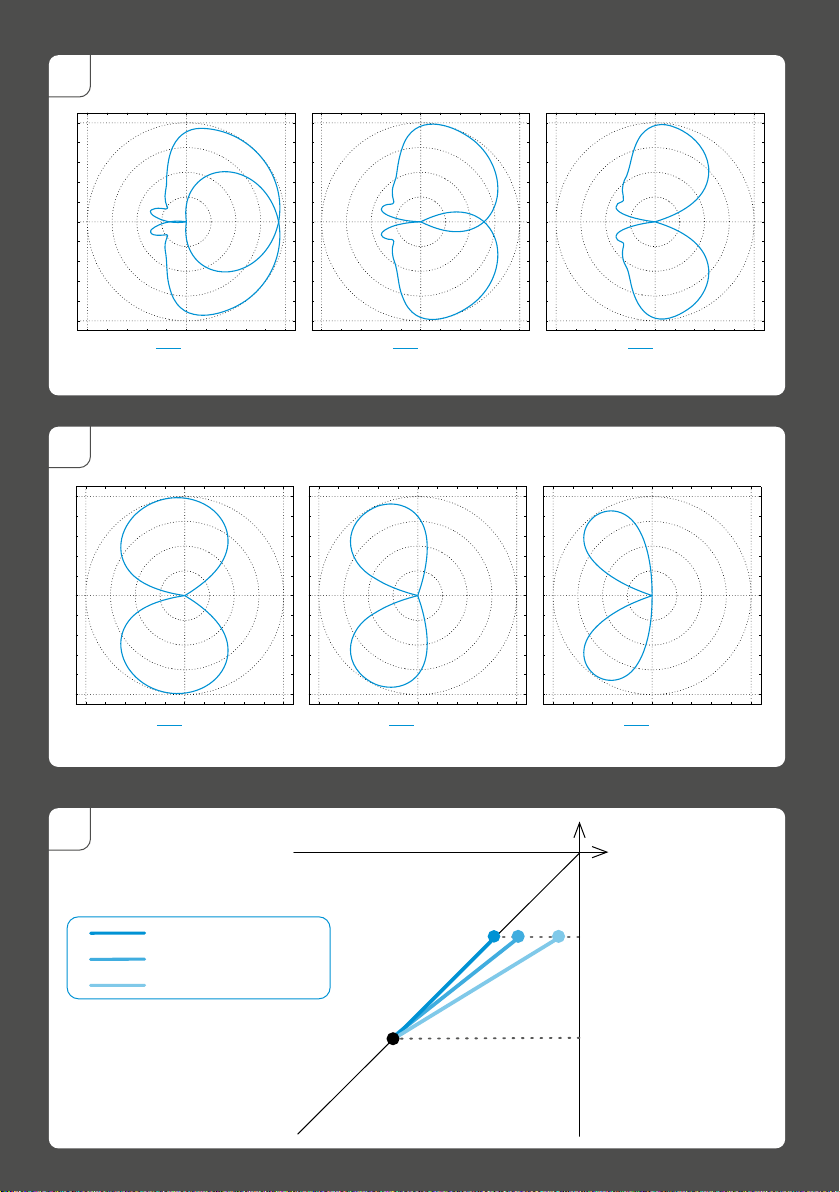

0.0 0.5 1.0

Input [dBFS]

Compressor Ratio = 1 Limiter Threshold

Compressor Threshold

Output

[dBFS]

Compressor Ratio = 2

Compressor Ratio = 4

0.0 0.4 1.0

SPM 8000|1

ENFRITPTNLRUZH ES DE

Wichtige Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung.

• Bewahren Sie diese Bedienungsanleitung auf. Geben Sie das Produkt an andere Nutzer

stets zusammen mit dieser Bedienungsanleitung weiter.

• Beachten Sie alle Warnhinweise, befolgen Sie alle Anweisungen.

• Verwenden Sie dieses Produkt nicht in der Nähe von Wasser.

• Verwenden Sie für die Reinigung ein trockenes Tuch.

• Betreiben Sie das Produkt nicht in der Nähe von Wärmequellen wie Radiatoren, Öfen

oder anderen Wärme erzeugenden Apparaten (einschließlich Verstärkern).

• Verwenden Sie ausschließlich von Sennheiser zugelassene Anbau-, Zubehör- und Ersatz-

teile.

• Lassen Sie alle Instandsetzungen von qualifiziertem Servicepersonal durchführen.

Instandsetzungen müssen durchgeführt werden, wenn das Produkt auf irgendeine

Weise beschädigt wurde, Flüssigkeiten oder Objekte in das Produkt gelangt sind, das

Produkt Regen ausgesetzt war, es nicht fehlerfrei funktioniert oder fallen gelassen

wurde.

• Setzen Sie das Produkt weder Regen noch Feuchtigkeit aus.

Bestimmungsgemäßer Gebrauch

Der bestimmungsgemäße Gebrauch des Produkts schließt ein,

• dass Sie diese Bedienungsanleitung und insbesondere das Kapitel „Wichtige Sicher-

heitshinweise” gelesen und verstanden haben,

• dass Sie das Produkt innerhalb der Betriebsbedingungen nur so einsetzen, wie in dieser

Bedienungsanleitung beschrieben.

Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Produkt anders einsetzen, als

es in dieser Bedienungsanleitung beschrieben ist, oder die Betriebsbedingungen nicht ein-

halten.

Diese Bedienungsanleitung steht Ihnen ebenfalls im

Internet unter www.sennheiser.com zur Verfügung. www Manual

2|SPM 8000

Esfera Surround-Mikrofonsystem

Esfera ist ein Surround-Mikrofonsystem, das schnell aufgebaut und vollkommen unkompli-

ziert zu bedienen ist. Es besteht aus dem Stereomikrofon SPM 8000 – komplett mit Korb,

Windschutzfell, Griff und Kabel – und der Basiseinheit SPB 8000, die die Signale der Mikro-

fone in ein vollständiges 5.1-Audiosignal wandelt. Mit Esfera kann ohne großen Mikrofonie-

rungsaufwand ein HD-Audiosignal erzeugt werden.

Das Stereomikrofon SPM 8000

Zwei Hochfrequenz-Kondensatorkapseln in XY-Anordnung bilden das Herz des Stereomik-

rofons SPM 8000. Zusammen mit der Basiseinheit SPB 8000 kann mit diesen beiden Mikro-

fonen ein vollständiger 5.1 Surround-Sound erzeugt werden. Das Mikrofon wird komplett

mit Korb, Griff, Windschutzfell und Stereokabel (XLR-5 auf 2 x XLR-3) ausgeliefert.

• als hochwertiges Stereomikrofon oder mit SPB 8000 als kompaktes 5.1-Mikrofon ein-

setzbar

• sehr natürlicher, detaillierter Klang

• klimafest und robust

• extrem niedriges Eigenrauschen, selbst feinste Klangdetails bleiben erhalten

• minimale Verzerrung durch den symmetrischen Aufbau des Wandlers

• Mikrofonausgänge symmetrisch erdfrei ohne Übertrager, daher keine Einkopplung von

Störsignalen

• Hohe Ausgangssignalspannung, dadurch störfreie Übertragung auf dem Leitungsweg

• komplett mit Korb, Griff, Windschutzfell und Stereokabel (XLR-5 auf 2 x XLR-3)

Lieferumfang

1 Stereomikrofon SPM 8000, bestehend aus 2 Mikrofonkapseln

und einer Mikrofonhalterung

1Windschutz

1Fellwindschutz

1 Y-Adapterkabel XLR-5-Buchse auf 2 XLR-3-Stecker

1 Bedienungsanleitung

SPM 8000|3

ENFRITPTNLRUZH ES DE

Produktübersicht

1Stereomikrofon SPM 8000

2Fixierungshebel Windschutz

3Fixierungshebel Neigung

4XLR-5-Stecker

5Y-Adapterkabel

XLR-5-Buchse auf 2 XLR-3-Stecker

Roter Stecker: rechter Kanal

Gelber Stecker: linker Kanal

6Fellwindschutz

Windgeräuschdämpfung: ca. 30 dB

7Windschutz, vorderer Korb

8Windschutz, hinterer Korb

9Aufnahmerichtung

4|SPM 8000

SPM 8000 in Betrieb nehmen

Das SPM 8000 wird mit einer Transportsicherung ausgeliefert.

왘Lösen Sie die Transportsicherung, bevor Sie das SPM 8000 in Betrieb nehmen (siehe

Abbildung).

Windschutz lösen und befestigen

Der Windschutz verändert den Klang nur minimal, dämpft in Kombination mit dem

Fellwindschutz Windgeräusche jedoch um ca. 30 dB.

SPM 8000|5

ENFRITPTNLRUZH ES DE

SPM 8000 in Betrieb nehmen

Um den Windschutz zu lösen:

왘Entfernen Sie den Fellwindschutz 6, indem Sie die Druckknöpfe an der Unterseite öff-

nen und den Windschutz abziehen.

왘Schrauben Sie den hinteren Korb 8des Windschutzes gegen den Uhrzeigersinn ab.

왘Lösen Sie den Fixierungshebel 2, indem Sie ihn nach unten klappen.

왘Ziehen Sie den vorderen Korb 7des Windschutzes nach vorne von der Mikrofonhalte-

rung.

Um den Windschutz zu befestigen:

왘Stellen Sie sicher, dass das Mikrofonkabel korrekt geführt ist (siehe Abbildung auf

Seite3).

왘Schieben Sie den vorderen Korb 7des Windschutzes von vorne auf die Mikrofonhalte-

rung.

왘Schrauben Sie den hinteren Korb 8des Windschutzes im Uhrzeigersinn auf den vorde-

ren Korb des Windschutzes.

왘Klappen Sie den Fixierungshebel 2nach oben, um den Windschutz zu fixieren.

왘Befestigen Sie den Fellwindschutz 6, indem Sie ihn über den Windschutzkorb stülpen

und die Druckknöpfe an der Unterseite schließen.

SPM 8000 neigen

왘Lösen Sie den Fixierungshebel 3, stellen Sie den gewünschten Winkel ein und schließen

Sie den Fixierungshebel 3wieder.

SPM 8000 an SPB 8000/an Audiogeräte anschließen

Anschlussdaten des SPM 8000:

• Phantomspeisung 48 V ±4 V (P48, IEC 61938)

• XLR-5-Stecker oder

• 2 XLR-3-Stecker über Y-Adapterkabel

Um das SPM 8000 an eine Kamera/ein Audiogerät mit XLR-5-Eingang anzuschließen:

왘Verbinden Sie den XLR-5-Stecker 4des SPM 8000 mit der Kamera oder dem Audiogerät.

Um das SPM 8000 an die Zentraleinheit SPB 8000 oder ein Audiogerät mit 2 analogen XLR-

3-Eingängen anzuschließen:

왘Verbinden Sie den XLR-5-Stecker 4des SPM 8000 mit dem Y-Adapterkabel 5(Liefer-

umfang).

왘Verbinden Sie die beiden XLR-3-Stecker des Y-Adapterkabels 5(rot = rechts, gelb =

links) mit den Eingängen der Zentraleinheit SPB 8000 oder des Audiogeräts. Die Ein-

gänge der Zentraleinheit sind ebenfalls rot und gelb markiert.

6|SPM 8000

SPM 8000 reinigen und pflegen

왘Trennen Sie das Produkt von mit dem Stromnetz verbundenen Audiogeräten, bevor Sie

mit der Reinigung beginnen.

왘Reinigen Sie das Produkt ausschließlich mit einem weichen, leicht feuchten Tuch.

Windschutz reinigen

왘Lösen Sie den Windschutz wie auf Seite 4 beschrieben.

왘Reinigen Sie den Windschutz mit einem leicht feuchten Tuch von innen und außen oder

verwenden Sie eine Bürste und spülen Sie mit klarem Wasser nach.

왘Trocknen Sie den Windschutz.

왘Befestigen Sie den Windschutz wieder, wie auf Seite 5 beschrieben.

Wenn Sie das SPM 8000 digital nutzen wollen, verwenden Sie einen A/D-Wandler.

VORSICHT

Produktschäden durch Flüssigkeit!

Flüssigkeit kann die Elektronik des Produkts zerstören! Sie kann in das Produkt eindringen

und einen Kurzschluss in der Elektronik verursachen.

왘Halten Sie Flüssigkeiten jeglicher Art vom Produkt fern.

왘Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.

SPM 8000|7

ENFRITPTNLRUZH ES DE

Technische Daten

Belegung

Richtcharakteristik Niere (XY-Stereo, 90° Offset)

Frequenzgang 35 Hz bis 20 kHz

Empfindlichkeit −34 dBV/Pa (20 mV/Pa)

Grenzschalldruckpegel 142 dB SPL

Ersatzgeräuschpegel 13 dB(A) (DIN-IEC 651)

22 dB (CCIR 268-3)

Phantomspeisung 48 V ± 4 V (P48, IEC 61938)

Stromaufnahme 3,3 mA

Durchmesser ca. 106 mm

Länge ca. 237 mm

Gewicht ca. 595 g (670 g mit Fellwindschutz)

Betriebsbedingungen

Umgebungstemperatur 0 °C bis +45 °C

Relative Luftfeuchte max. 85 % bei 40 °C (nicht kondensierend)

Lager- und Transportbedingungen

Umgebungstemperatur –10 °C bis +70 °C

Relative Luftfeuchte max. 95 % bei 40 °C

XLR-5-Stecker Belegung

Pin 1: ground

Pin 2: left+

Pin 3: left-

Pin 4: right+

Pin 5: right-

XLR-3-Stecker (gelb)

Belegung

Pin 1: ground

Pin 2: left+

Pin 3: left-

8|SPM 8000

Technische Daten

Anforderungen werden erfüllt für

XLR-3-Stecker (rot) Belegung

Pin 1: ground

Pin 2: right+

Pin 3: right-

Europa EMV: EN 55103-1/-2

Sicherheit: EN 60065

USA FCC 47 CFR 15 subpart B

Kanada Industry Canada ICES 003

China

Australien/

Neuseeland
