Consejo para un correcto montaje del kit: No apretar los tornillos del todo hasta asegurarse que el KIT está
correctamente colocado y alineado.
Advice for correct fitting of the kit: Do not fully tighten the screws until it is ensured that the KIT is correctly attached
and aligned.
Conseil pour un montage correct du kit: Ne pas serrer les vis avant d’être sûr que le KIT est correctement monté et ajusté.
Hinweis für einen korrekten Einbau des Bausatzes: Ziehen Sie die Schrauben nicht ganz fest, bevor Sie sich nicht
vergewissert haben, daß der Bausatz korrekt eingestellt und ausgerichtet ist.
Consiglio per un montaggio corretto del kit: Non stringere del tutto le viti fin tanto non si è sicuri che il kit è collocato
correttamente e allineato.
1.
2.
3.
Montar la pieza central (1) según dibujo, al mismo
tiempo que montamos el guardabarros trasero (C)
mediante los tornillos (D).
Assemble the central item (1) as indicated in the
drawing assembling at the same time the back
mudguard (C) using the screws (D).
Monter la pièce centrale (1) comme indiqué sur le
dessin en montant en même temps le garde-boue
arrière (C) avec les vis (D).
Montieneren dem zentralen Punkt (1) wie in der
Zeichnung Montage gleichzeitig die Rückseite
Kotflügel (C) indem Sie die Schrauben (D).
Montare il pezzo centrale (1) secondo il diseño
mentre montare il parafango posteriore (C) con i
viti (D).
Montar los soportes KIT SIDE (2) a la pieza central
(1) mediante los tornillos (5), las arandelas (6) y
las tuercas (7).
Assemble the KIT SIDE supports (2) to the central
item (1) by means of the screws (5), the washers
(6) and the nuts (7).
Monter les supports KIT SIDE (2) sur la pièce
centrale (1) au moyen des vis (5), des rondelles
(6) et des écrous (7).
Montieren Sie die KIT SIDE Stützen (2) auf den
zentralen Punkt (1) indem Sie die Schrauben (5),
die Unterlegscheiben (6) und die Nuss (7).
Montare i supporti KIT SIDE (2) all’elemento
principale (1) mediante le viti (5), le rondelle (6)
ed i dadi (7).
Abrir el asiento delantero (A).
Desmontar el asiento trasero (B).
Desmontar el guardabarros trasero
(C), mediante los tornillos (D).
Open the front seat (A).
Disassemble the back seat (B).
Disassemble the back mudguard (C)
by using the screws (D).
Ouvrir le siège avant (A). Démonter
le siège arrière (B). Démonter le
garde-boue arrière (C) au moyen des
vis (D).
Öften Sie die Vordere Sitz (A).
Zerlegen Sie die Rücksitz (B).
Zerlegen Sie den Kotftlügel hinten
(C) indem Sie die Schrauben (D).
Smontare il sedile anteriore (A).
Smontare il sedile posteriore (B).
Smontare il parafango posteriore (C)
mediante i viti (D).
H0NDA INTEGRA 700 - NC 700 X/S ’12
KIT SIDEMASTER
H0NT72SF
REF. 500479
Edición 1ª
2
A
B
10
11
8
10
9
A
B
1010
9
10
8
10
8
2
10
11
10
111111
2
3
4
4
322
4

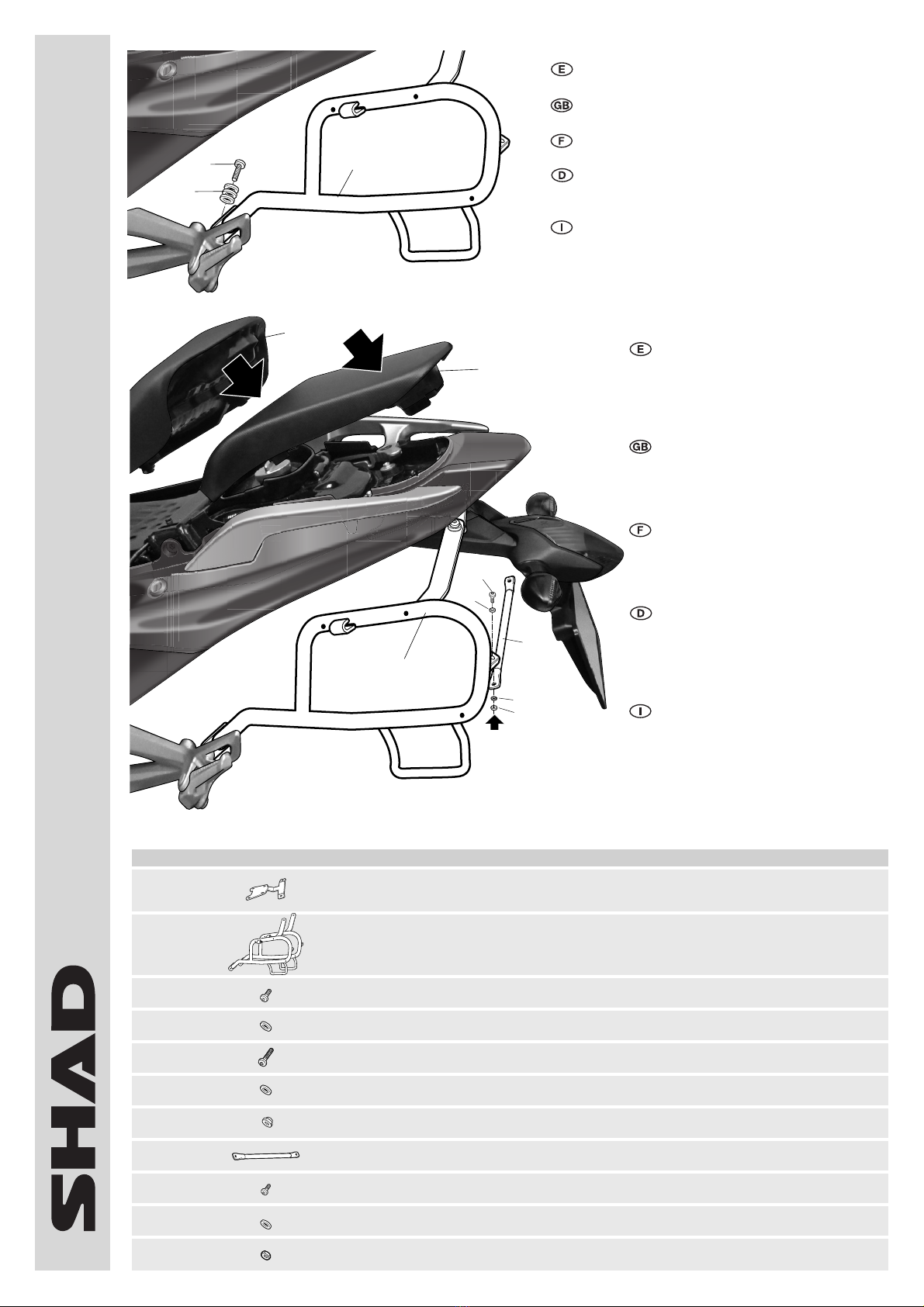

Montar los soportes KIT SIDE (2) a las estriberas
mediante los tonillos (3) y las arandelas (4).
Assemble the KIT SIDE supports (2) to the footrest
using the screws (3) and the washers (4).
Monter les supports KIT SIDE (2) sur les repose-
pieds au moyen des vis (3) et les rondelles (4).
Montieren Sie die KIT SIDE Stützen (2) auf der
Fubstütze mir den Schrauben (3) und die
Unterlegscheiben (4).
Montare i supporti KIT SIDE (2) per la poggiapiedi
con le viti (3) e le rondelle (4).
4.
5.
H0NDA INTEGRA 700 - NC 700 X/S ’12
KIT SIDEMASTER
H0NT72SF
Pos. Ref. Cant.
1 261413 1 Soporte central -
Central support - S
upport central -
Zentralen Träger -
Soporte central
2 261414 1 Soporte derecho -
Right support
- Support droit -
Rechter Träger
- Supporto destro
261415 1 Soporte izquierdo -
Left support
- Support gauche -
Linker Träger
- Supporto sinistro
3 304081 2 Tornillo M8 x 20 DIN 7380 -
Screw
- Vis -
Schraube
- Vite
4 303045 6 Arandela Ø8 DIN 9021 -
Washer
- Rondelle -
Scheibe
- Rondella
5 304028 2 Tornillo M8 x 25 DIN 7380 -
Screw
- Vis -
Schraube
- Vite
6 303020 4 Arandela Ø8 -
Washer
- Rondelle -
Scheibe
- Rondella
7 302024 2
Tuerca M8 autoblocante -
Self-blocking Nut M8
- Écrou M8 autobloquant -
Selbstanziehende Mutter M8
- Bullone M8 autobloccante
8 261416 1 Soporte tubo unión -
Junction tube support
- Support d’attache du pot -
Linker Full-Träger
- Supporto tubo d'unione
9 304052 2 Tornillo M6 x 20 DIN 7380 -
Screw
- Vis -
Schraube
- Vite
10 303000 4 Arandela Ø6 -
Washer
- Rondelle -
Scheibe
- Rondella
11 302021 2
Tuerca M6 autoblocante -
Self-blocking Nut M6
- Écrou M6 autobloquant -
Selbstanziehende Mutter M6
- Bullone M6 autobloccante
COMPONENTES /
PARTS
/ COMPOSANTES /
EINZELBAUTEILE
/ COMPONENTI:
Montar varilla de unión soportes (8)
a los soportes KIT SIDE (2) y fijarla
con los tornillos (9), arandelas (10) y
tuercas (11). Cerrar el asiento
delantero (B). Montar el asiento
trasero (A).
Assemble the union ribs SIDE (8)
using the screws (9), the washers
(10) and the nuts (11). Close the
front seat (B). Assembly the back
seat (A).
Monter la tige de jonction SIDE (8)
au moyen des vis (9), des rondelles
(10) et des écrous (11). Fermer la
siège avant (B). Monter le siège
arrière (A).
Montieren sie die join rippe SIDE (8)
indem Sie die Schrauben (9), die
Unterlegscheiben (10) und die Nuss
(11). Schlieben Sie die vordewre
Sitzfläche (B). Montieren Sie die
Vordere Sitz (A).
Montar l’asta di unione SIDE (8) con
le viti (9), le rondelle (10) ed i dadi
(11). Chiudere il sedile anteriore (B).
Montare il sedile posteriore (A).
