SICK PGT-12-Pro Bedienungsanleitung
Described product
PGT-12-Pro
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.

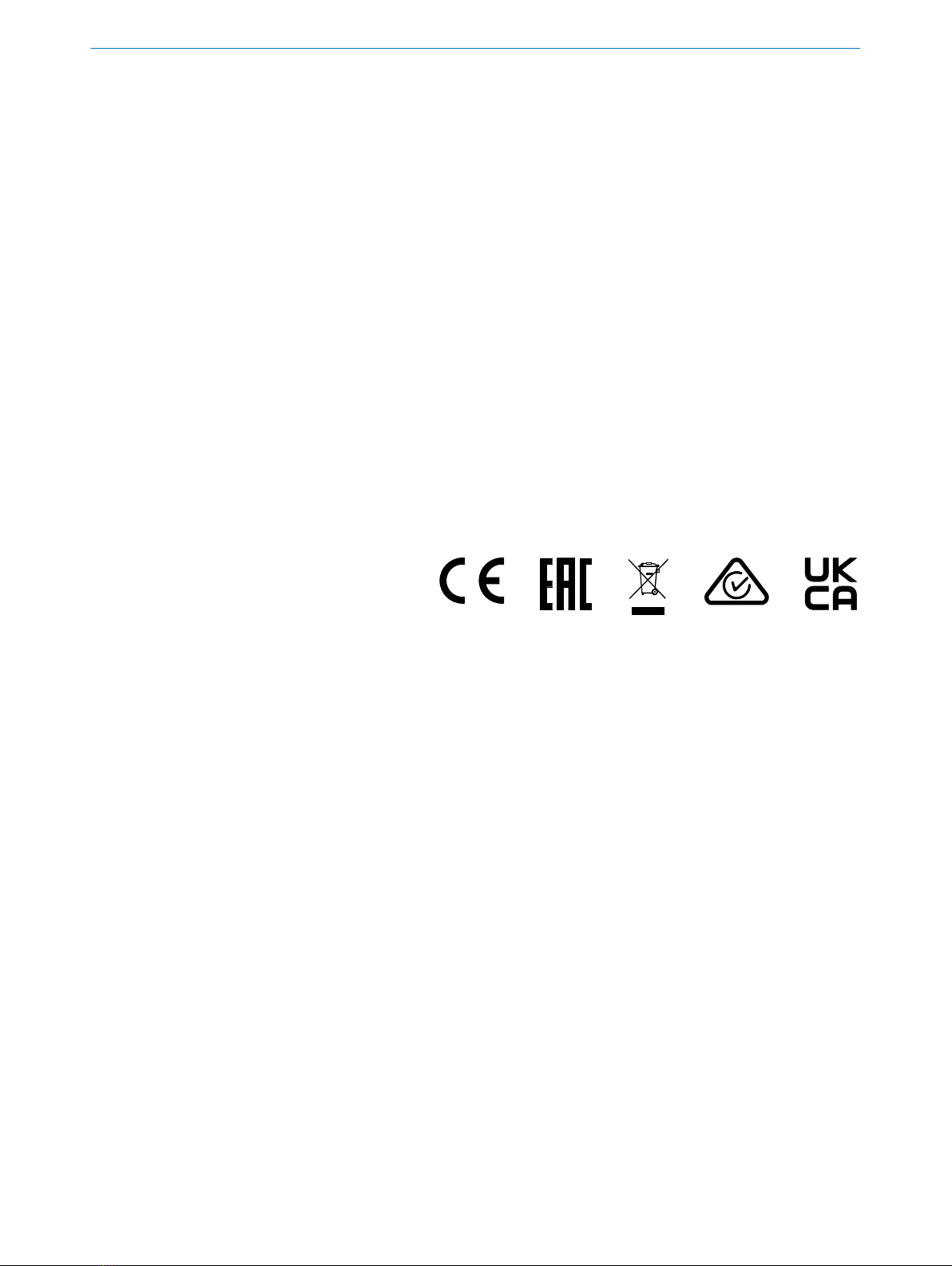

Certifications not valid for all types. See type label on the product or product data sheet
on www.sick.com.
2O P E R A T I N G I N S T R U C T I O N S | PGT-12-Pro 8019724/1EJJ/2022-01-05 | SICK
Subject to change without notice
1 Zu diesem Dokument
Bitte lesen Sie diese Betriebsanleitung sorgfältig, bevor Sie mit dem PGT-12-Pro arbei‐
ten.
1.1 Funktion dieses Dokuments
Diese Betriebsanleitung leitet das technische Personal des Maschinenherstellers bzw.
Maschinenbetreibers zur Inbetriebnahme sowie zum Betrieb des PGT-12-Pro an.
1.2 Verwendete Symbole
VORSICHT
Sicherheitshinweise
Ein Warnhinweis weist Sie auf konkrete oder potenzielle Gefahren hin. Dies soll Sie vor
Schäden bewahren. Lesen und befolgen Sie die Sicherheitshinweise sorgfältig.
Hinweise zur Entsorgung
Beachten Sie die Hinweise zur Entsorgung sorgfältig.
1.3 Zugehörige Dokumente
•Betriebsanleitung des Encoders (AHS/AHM36 CANopen)
•Betriebsanleitung des Encoders (AHS/AHM36 SAE J1939)
•Betriebsanleitungen der Neigungssensoren (TMS/TMM)
1.4 Wartung und Reparatur
Das PGT-12-Pro ist wartungsfrei. Bei Defekt ist eine Reparatur nicht vorgesehen.
1.5 Entsorgung
•Entsorgen Sie unbrauchbare Geräte immer gemäß den jeweils gültigen landesspe‐
zifischen Abfallentsorgungsvorschriften.
•Ihr PGT-12-Pro nutzt langlebige Batterien. Sollte der Ersatz einmal notwendig sein,
siehe "Einsetzen/Ersetzen der Batterien".
Batterieentsorgung
Batterien dürfen nicht über den Hausmüll entsorgt werden! Bitte wenden Sie
sich an Ihre örtliche Abfallbehörde.
HINWEIS
Gerne sind wir Ihnen bei der Entsorgung dieser Geräte behilflich. Sprechen Sie uns an.
2 Produktbeschreibung
Beim PGT-12-Pro handelt es sich um ein Programming Tool, mit dem Sie auf einfa‐
che Weise programmierbare SICK Geräte programmieren können (siehe „Technische
Daten“).
Die Programmierung kann wahlweise im Büro, in der Produktion oder im Außenbereich
erfolgen. PC/Laptop und Netzanschluss sind nicht erforderlich.
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | PGT-12-Pro 8019724/1EJJ/2022-01-05/ | SICK
Irrtümer und Änderungen vorbehalten
3 Lieferumfang
•1 x Programming Tool PGT-12-Pro Standalone
•4 x Alkali-Batterien 1,5 V Micro (AAA)
•1 x Trageschlaufe
Adapterleitung bestellbar auf www.sick.com.
Bitte prüfen Sie die gelieferten Teile nach Erhalt. Achten Sie insbesondere darauf, dass
das Adapterkabel zum Gerät passt.
WARNUNG
Verwenden Sie grundsätzlich nur die zum Gerät passende Adapterleitung (siehe
"Anschlussmöglichkeiten").
Das Programming Tool darf nur mit den vorgesehenen Adapterleitungen verwendet wer‐
den. Andere Adapterleitungen sind nicht zugelassen. Beschädigungen des Programm‐
ing Tools und/oder des angeschlossenen Geräts können sonst die Folge sein!
Zubehör
Notwendiges Zubehör sind entsprechend passende Adapterleitungen. Eine Auflistung
der passenden Adapterleitungen finden Sie unter „Anschlussmöglichkeiten“.
4 Inbetriebnahme
4.1 Einsetzen/Ersetzen der Batterien
Bitte verwenden Sie nur auslaufgeschützte und quecksilberfreie Alkali- Batterien oder
entsprechende Lithium-Akkus.
WARNUNG
Achten Sie darauf, die elektronischen Bauteile und Anschlüsse nicht zu beschädigen!
Beachten Sie den ESD-Schutz.
Batterieentsorgung
Batterien dürfen nicht über den Hausmüll entsorgt werden! Bitte wenden Sie
sich an Ihre örtliche Abfallbehörde.
Zur Spannungsversorgung legen Sie die beiliegenden Batterien in das Gehäuse des
PGT-12-Pro ein:
•Öffnen Sie die Klappe des Batteriefachs auf der Gehäuserückseite.
•Legen Sie die Batterien in die Batteriehalterungen ein. Achten Sie dabei auf die
richtige Polung.
•Schließen Sie die Klappe des Batteriefachs.
HINWEIS
Die Spannungsversorgung des Geräts erfolgt während der Programmierung über das
PGT-12-Pro.
BETRIEBSANLEITUNG
8019724/1EJJ/2022-01-05/ | SICK B E T R I E B S A N L E I T U N G | PGT-12-Pro 5
Irrtümer und Änderungen vorbehalten
4.2 Einsetzen/Entnehmen der SD-Karte
•Öffnen Sie die Klappe des Batteriefachs auf der Gehäuserückseite.
•Schieben Sie die SD-Karte in den Kartenschacht und rasten Sie sie ein.
•Zum Entnehmen der SD-Karte muss diese etwas in den Kartenschacht hineinge‐
drückt werden, bis sich die Arretierung löst.
•Schließen Sie die Klappe des Batteriefachs.
4.3 Verbindung mit dem Gerät
WARNUNG
Verwenden Sie grundsätzlich nur die zum Gerät passenden Adapterleitungen (siehe
„Anschlussmöglichkeiten“).
Das Programming Tool darf nur mit den vorgesehenen Adapterleitungen verwendet wer‐
den. Andere Adapterleitungen sind nicht zugelassen. Beschädigungen des Programm‐
ing Tools und/oder des angeschlossenen Geräts können sonst die Folge sein!
•Verbinden Sie die Adapterleitung mit dem SUB-D-Stecker am Gehäuse des
PGT-12-Pro.
•Verbinden Sie das Gerät mit der Adapterleitung oder die Litzen des Geräts mit den
Federklemmen (siehe „Anschlussmöglichkeiten“).
HINWEIS
Achten Sie beim Verbinden der Litzen des Geräts mit den Federklemmen unbedingt auf
die richtige Polung, insbesondere bei kundenspezifischen Geräten.
4.4 Ein-/Ausschalten des PGT-12-Pro
Das PGT-12-Pro wird durch Drücken einer beliebigen Taste eingeschaltet. Es schaltet
sich automatisch eine Minute nach der letzten Betätigung aus.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | PGT-12-Pro 8019724/1EJJ/2022-01-05/ | SICK
Irrtümer und Änderungen vorbehalten

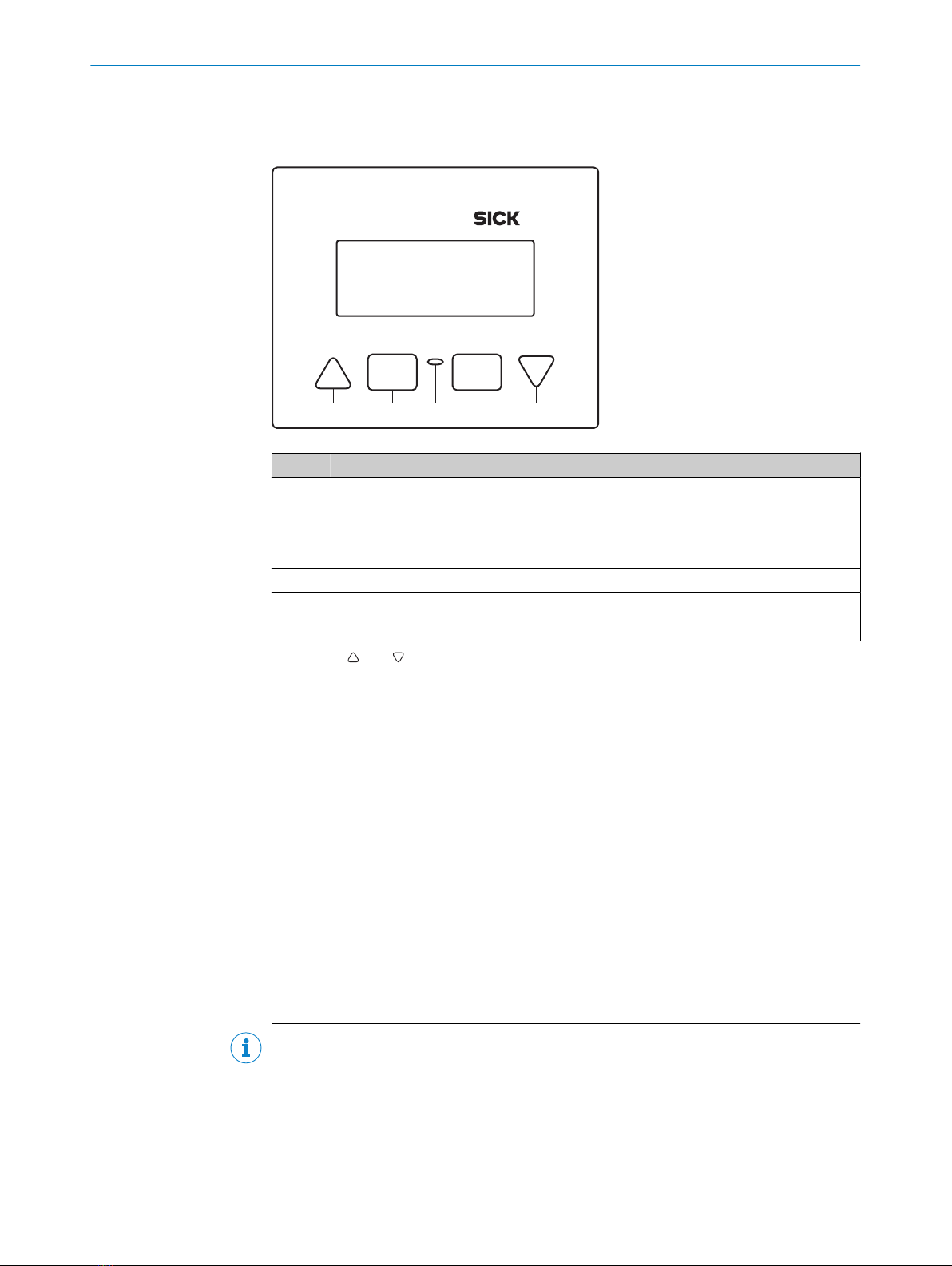

5 Bedienelemente
Sensor Intelligence.
Esc Enter
PGT-12-Pro
1
2 3 4 5 6
Pos. Beschreibung
1 LC Display mit vier Zeilen à 16 Zeichen
2 Pfeiltaste "nach oben"
3 Esc-Taste (Sprung in die nächst höhere Menüebene, bei Betätigung im Hauptmenü
wird das PGT-12-Pro ausgeschaltet)
4 Kommunikations-LED (leuchtet grün bei Datenübertragung vom oder zum Gerät)
5 Enter-Taste (Eingabebestätigung oder Sprung in die nächst niedrigere Menüebene)
6 Pfeiltaste "nach unten"
Pfeiltasten und :
•Zyklisches Auf- und Abwärtsblättern im Menü
•Wahl zwischen mehreren Parameterwerten
•Einstellen von Parameterwerten (siehe "Funktionsbeschreibung")
Enter-Taste:
•Wechsel in ein Untermenü/eine Funktion
•Wechsel zur nächsten rechten Ziffer bei der Zifferneingabe
•Bestätigung einer Zifferneingabe, wenn letzte rechte Ziffer "aktiv"
Esc-Taste:
•Wechsel in eine höhere Menüebene
•Wechsel zur nächsten linken Ziffer bei der Zifferneingabe
•Abbruch der Zifferneingabe, wenn erste linke Ziffer "aktiv"
6 Funktionsbeschreibung
6.1 Menüsprache auswählen
HINWEIS
Die Änderung der Menüsprache betrifft nicht das Setup-Menü. Dieses wird immer in
englischer Sprache dargestellt.
•Wählen Sie im Hauptmenü den Punkt Setup Menu.
•Wählen Sie unter Set Menu Language die gewünschte Menüsprache.
BETRIEBSANLEITUNG
8019724/1EJJ/2022-01-05/ | SICK B E T R I E B S A N L E I T U N G | PGT-12-Pro 7
Irrtümer und Änderungen vorbehalten
6.2 Einzelprogrammierung
Vorbereitung
WARNUNG
Verwenden Sie grundsätzlich nur die zum Gerät passenden Adapterleitungen (siehe
„Anschlussmöglichkeiten“).
Das Programming Tool darf nur mit den vorgesehenen Adapterleitungen verwendet wer‐
den. Andere Adapterleitungen sind nicht zugelassen. Beschädigungen des Programm‐
ing Tools und/oder des angeschlossenen Geräts können sonst die Folge sein!
Bevor das Gerät vom elektrischen Anschluss getrennt wird, muss das PGT-12-Pro aus‐
geschaltet werden.
•Verbinden Sie das zu programmierende Gerät mit dem PGT-12-Pro (siehe "Verbin‐
dung mit dem Gerät").
Parameterwert übertragen
HINWEIS
Nicht verfügbar für Sensoren mit SAE J1939-Schnittstelle.
•Stellen Sie in einer Funktion den gewünschten Parameterwert ein oder wählen Sie
aus den angebotenen Parameterwerten einen Wert aus (siehe „Programmierbare
Parameter“).
•Nach erfolgter Programmierung wird eine Bestätigungsmeldung angezeigt.
Haben Sie alle gewünschten Parameterwerte übertragen, ist das Gerät vollständig
programmiert und für den Einsatz vorbereitet.
Alternativ: Wenn Sie einen vorbereiteten Parametersatz im internen Speicher oder
auf der SD-Karte gespeichert haben, so können Sie das Gerät auch über die Funktio‐
nen Konfigurationsdatei auswählen, Konfigurationen...auslesen und Einstellungen aus
Datei in Encoder/ Sensor programmieren parametrieren (Menüpunkt Speicherzugriff
auf PGT oder SD-Karte).
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | PGT-12-Pro 8019724/1EJJ/2022-01-05/ | SICK
Irrtümer und Änderungen vorbehalten
6.3 Parameterwerte klonen
HINWEIS
Nicht verfügbar für Sensoren mit SAE J1939-Schnittstelle.
Vorbereitung
WARNUNG
Verwenden Sie grundsätzlich nur die zum Gerät passenden Adapterleitungen (siehe
„Anschlussmöglichkeiten“).
Das Programming Tool darf nur mit den vorgesehenen Adapterleitungen verwendet wer‐
den. Andere Adapterleitungen sind nicht zugelassen. Beschädigungen des Programm‐
ing Tools und/oder des angeschlossenen Geräts können sonst die Folge sein!
Bevor das Gerät vom elektrischen Anschluss getrennt wird, muss das PGT-12-Pro aus‐
geschaltet werden.
•Verbinden Sie ein Gerät des zu programmierenden Typs mit dem PGT-12-Pro
(siehe „Verbindung mit dem Gerät“).
•Nehmen Sie die gewünschten Einstellungen an den Parameterwerten vor.
•Wählen Sie die Funktion Alle Parameter klonen.
•Speichern Sie die eingestellten Parameterwerte im PGT-12-Pro mit der Funktion
Gerät auslesen und im PGT speichern.
Gerät programmieren
•Verbinden Sie ein weiteres, zu programmierendes Gerät des gleichen Typs mit
dem PGT-12-Pro (siehe „Verbindung mit dem Gerät“).
•Programmieren Sie das angeschlossene Gerät mit der Funktion PGT auslesen
und im Gerät speichern. Der im PGT-12-Pro gespeicherte Parametersatz wird zum
Gerät übertragen.
•Trennen Sie das Gerät vom Adapterkabel.
Das Gerät ist vollständig programmiert und für den Einsatz vorbereitet.
Weitere Geräte programmieren
Wiederholen Sie die Schritte unter „Gerät programmieren“ für alle gewünschten Geräte
des gleichen Typs.
HINWEIS
Der im PGT-12-Pro gespeicherte Parametersatz bleibt unverändert, bis Sie die Funktion
Gerät auslesen und im PGT speichern mit geänderten Parameterwerten erneut ausfüh‐
ren.
BETRIEBSANLEITUNG
8019724/1EJJ/2022-01-05/ | SICK B E T R I E B S A N L E I T U N G | PGT-12-Pro 9
Irrtümer und Änderungen vorbehalten
6.4 Mehrfachprogrammierung von verschiedenen Gerätetypen über den PGT-Speicher
HINWEIS
Um die Parametersätze vorzubereiten, muss das PGT-12-Pro jeweils mit einem ent‐
sprechenden Gerät verbunden sein.
HINWEIS
Nicht verfügbar für Sensoren mit SAE J1939-Schnittstelle.
Vorbereitung
WARNUNG
Verwenden Sie grundsätzlich nur die zum jeweiligen Gerät passenden Adapterleitungen
(siehe „Anschlussmöglichkeiten“).
Das Programming Tool darf nur mit den vorgesehenen Adapterleitungen verwendet wer‐
den. Andere Adapterleitungen sind nicht zugelassen. Beschädigungen des Programm‐
ing Tools und/oder des angeschlossenen Geräts können sonst die Folge sein!
Bevor das Gerät vom elektrischen Anschluss getrennt wird, muss das PGT-12-Pro aus‐
geschaltet werden.
•Verbinden Sie ein Gerät des zu programmierenden Typs mit dem PGT-12-Pro
(siehe „Verbindung mit dem Gerät“).
•Nehmen Sie alle gewünschten Einstellungen für die Parameterwerte vor.
•Speichern Sie die zuletzt eingestellten Parameterwerte im PGT-12-Pro mit der
Funktion Konfiguration im PGT-12-Pro speichern.
Gerät programmieren
•Verbinden Sie ein weiteres zu programmierendes Gerät mit dem PGT-12-Pro (siehe
„Verbindung mit dem Gerät“).
•Laden Sie die Parameter für den zu programmierenden Gerätetyp mit der Funktion
Konfigurationen vom PGT-12-Pro auslesen in den Speicher.
•Programmieren Sie das angeschlossene Gerät mit der Funktion Konfiguration... in
Encoder/ Sensor programmieren.
Der gespeicherte Parametersatz wird zum Gerät übertragen.
•Trennen Sie das Gerät vom Adapterkabel.
Das Gerät ist vollständig programmiert und für den Einsatz vorbereitet.
Weitere Geräte programmieren
Wiederholen Sie die Schritte unter „Gerät programmieren“ für alle weiteren Geräte.
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | PGT-12-Pro 8019724/1EJJ/2022-01-05/ | SICK
Irrtümer und Änderungen vorbehalten
Inhaltsverzeichnis
Sprachen:
Andere SICK Medienkonverter Handbücher
SICK
SICK MAX30N Bedienungsanleitung
SICK
SICK AFS60 PROFINET Bedienungsanleitung
SICK
SICK KH53 Betriebsanleitung
SICK
SICK AFS60 S01 Bedienungsanleitung
SICK
SICK AFS60 PROFINET Bedienungsanleitung
SICK
SICK EtherCAT AFS60 Bedienungsanleitung
SICK
SICK DAX Bedienungsanleitung
SICK
SICK AHS36 IO-Link Bedienungsanleitung
SICK
SICK MAS Bedienungsanleitung
SICK
SICK AFS60 PROFINET Bedienungsanleitung
SICK
SICK AFS/AFM60 PROFINET Bedienungsanleitung
SICK
SICK RFH630 Handbuch
SICK
SICK A3M60 Advanced Bedienungsanleitung
SICK
SICK SK 20.2 Bedienungsanleitung
SICK
SICK AFS60S Pro Bedienungsanleitung
SICK
SICK A3M60 Advanced Bedienungsanleitung
SICK
SICK PGT-08-S Bedienungsanleitung
SICK
SICK MRA-G Series Bedienungsanleitung
SICK
SICK AFS60S Pro Bedienungsanleitung
SICK
SICK ATM 60-C Series Schulungshandbuch
