Siemens SIRIUS 3RT1.3 Bedienungsanleitung

SIRIUS

Schütz S2

Contactor S2

Contacteur S2

Contactor S2

Contattore S2

Contator S2

Kontaktör S2

Kонтактор S2

接触器 S2

3RT1.3

IEC/EN 60947

Betriebsanleitung Operating Instructions Instructions de service Instructivo Istruzioni operative

Instruções de Serviço İşletme kılavuzu Инструкция по эксплуатации 使用说明

GWA 4NEB 553 0260-10 DS 01 Last update: 04 June 2009

Bestell-Nr. / Order No.: 3ZX1012-0RT03-1AA1

Deutsch English Français

Vor der Installation, dem Betrieb oder der

Wartung des Geräts muss diese Anleitung

gelesen und verstanden werden.

Read and understand these instructions

before installing, operating, or maintaining

the equipment.

Ne pas installer, utiliser ou intervenir sur cet

équipement avant d'avoir lu et assimilé les

présentes instructions et notamment les

conseils de sécurité et mises en garde qui y

figurent.

GEFAHR DANGER DANGER

Gefährliche Spannung.

Lebensgefahr oder schwere

Verletzungsgefahr.

Vor Beginn der Arbeiten Anlage und Gerät

spannungsfrei schalten.

Hazardous voltage.

Will cause death or serious injury.

Turn off and lock out all power supplying this

device before working on this device.

Tension électrique.

Danger de mort ou risque de blessures

graves.

Mettre hors tension avant d’intervenir sur

l’appareil.

VORSICHT CAUTION PRUDENCE

Eine sichere Gerätefunktion ist nur mit

zertifizierten Komponenten gewährleistet. Reliable functioning of the equipment is only

ensured with certified components.

La sécurité de fonctionnement de l'appareil

n'est garantie qu'avec des composants

certifiés.

Español Italiano Português

Leer y comprender este instructivo antes de

la instalación, operación o mantenimiento

del equipo.

Leggere con attenzione queste istruzioni

prima di installare, utilizzare o eseguire

manutenzione su questa apparecchiatura.

Ler e compreender estas instruções antes

da instalação, operação ou manutenção do

equipamento.

PELIGRO PERICOLO PERIGO

Tensión peligrosa.

Puede causar la muerte o lesiones

graves.

Desconectar la alimentación eléctrica antes

de trabajar en el equipo.

Tensione pericolosa.

Può provocare morte o lesioni gravi.

Scollegare l’alimentazione prima di

eseguire interventi sull'apparecchiatura.

Tensão perigosa.

Perigo de morte ou ferimentos graves.

Desligue a alimentação elétrica e proteja

contra o religamento, antes de iniciar o

trabalho no equipamento.

PRECAUCIÓN CAUTELA CUIDADO

El funcionamiento seguro del aparato sólo

está garantizado con componentes

certificados.

Il funzionamento sicuro dell'apparecchiatura

è garantito soltanto con componenti

certificati.

O funcionamento seguro do aparelho

apenas pode ser garantido se forem

utilizados os componentes certificados.

Türkçe Русский 中文

Cihazın kurulumundan, çalıştırılmasından

veya bakıma tabi tutulmasından önce, bu

kılavuzun okunmuşve anlaşılmışolması

gerekmektedir.

Перед установкой, вводом в

эксплуатацию или обслуживанием

устройства необходимо прочесть и

понять данное руководство.

安装、使用和维修本设备前必须先阅

读并理解本说明。

TEHLİKE ОПАСНО 危险

Tehlikeli gerilim.

Ölüm tehlikesi veya ağır yaralanma

tehlikesi.

Çalışmalara başlamadan önce, sistemin ve

cihazın gerilim beslemesini kapatınız.

Опасное напряжение.

Опасность для жизни или

возможность тяжелых травм.

Перед началом работ отключить подачу

питания кустановке икустройству.

危险电压。

可能导致生命危险或重伤危险。

操作设备时必须确保切断电源。

ÖNEMLİDİKKAT ОСТОРОЖНО 小心

Cihazın güvenli çalışmasıancak sertifikalı

bileşenler kullanılmasıhalinde garanti

edilebilir.

Безопасность работы устройства

гарантируется только при использовании

сертифицированных компонентов.

只有使用经过认证的部件才能保证设

备的正常运转。

Technical Assistance: Telephone: +49 (0) 911-895-5900 (8°° - 17°° CET) Fax: +49 (0) 911-895-5907

E-mail: technical-assistance@siemens.com

Internet: www.siemens.de/lowvoltage/technical-assistance

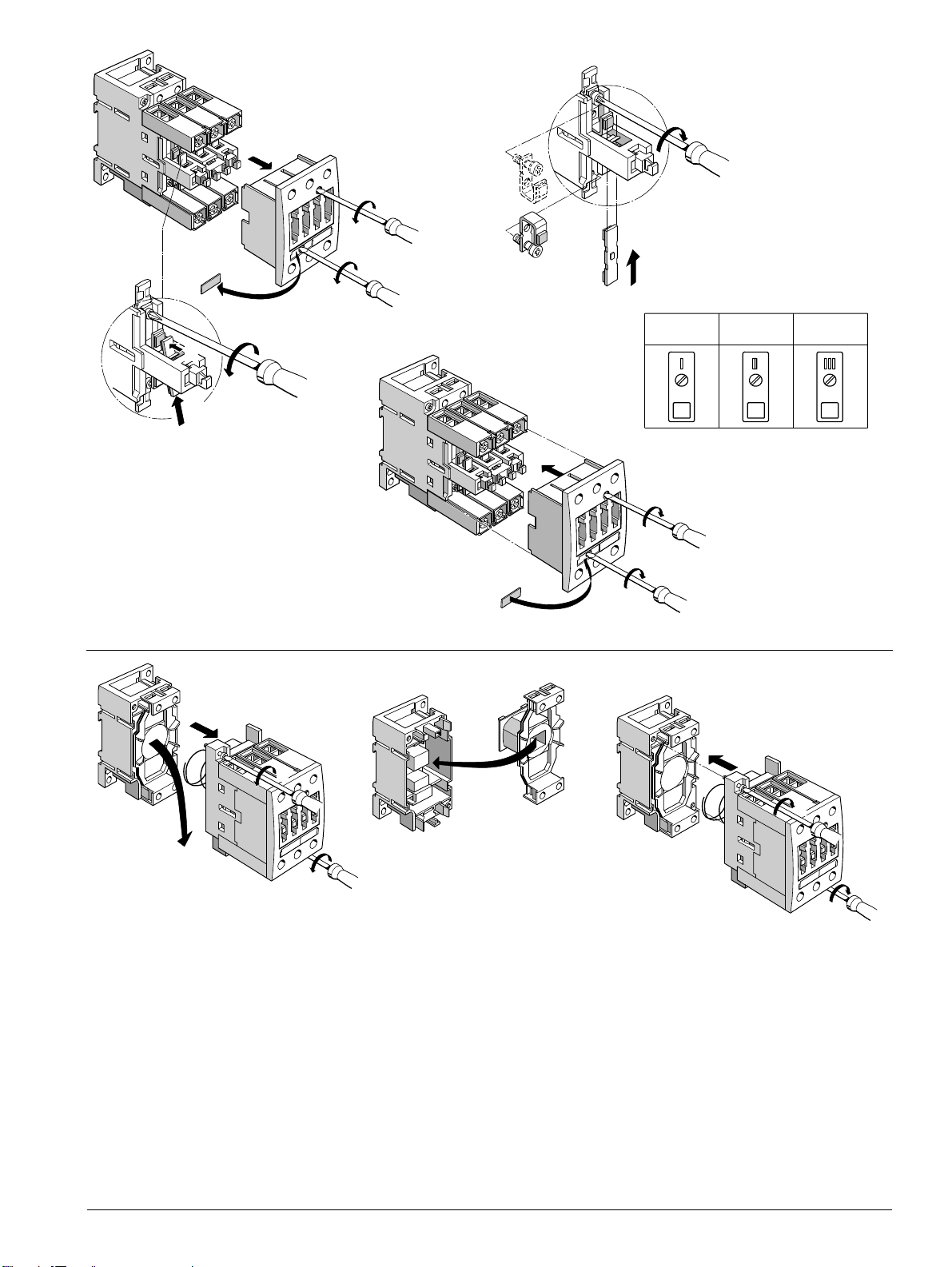

2Bestell-Nr. / Order No.: 3ZX1012-0RT03-1AA1

RT-00272

RT-00892

2xM4

1,2 ... 1,6 Nm

11 ... 13 lb·in

RT-00286

RT-00285

3RT19.6-1....

RT-00274

RT-00275

RT-00273

3RH1921-1....

3RH1921-1..

RT-00276

max. 4 NO/NC

RT -01088

RT-01027

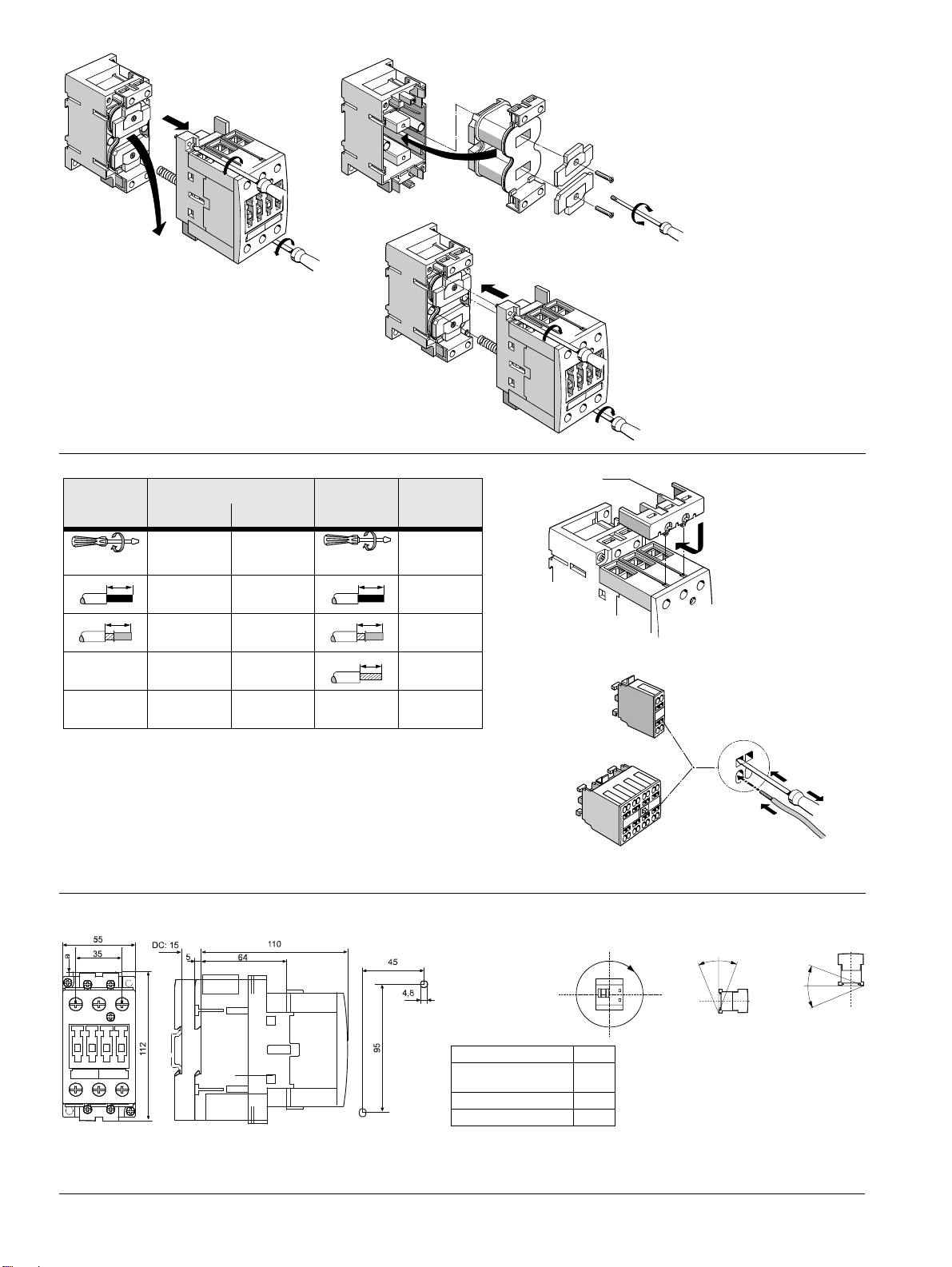

Bestell-Nr. / Order No.: 3ZX1012-0RT03-1AA1 3

RT-00278

RT-00277

3RT1034

15 kW 3RT1035

18,5 kW 3RT1036

22 kW

34 35 36

1,2 ... 1,7 Nm

11 ... 15 lb·in

0,5 ... 1,0 Nm

4,4 ... 8,8 lb·in

RT-00281

RT-00280

RT-00279

0,7 ... 1,2 Nm

6 ... 11 lb·in

Technische Änderungen vorbehalten. Zum späteren Gebrauch aufbewahren.

Subject to change without prior notice. Store for use at a later date. Bestell-Nr. / Order No.: 3ZX1012-0RT03-1AA1

RT-00284

RT-00282

RT-00283

a = 0 (< 240 V)

a = 3,5 (> 240 V)

a = 17

A1/A2; NO/NC L1 L2 L3

T1 T2 T3

3RH1921-1 3RH1921-2

∅5 ... 6 mm / PZ2

0,8 ... 1,2 Nm

7 to 10.3 lb·in —∅5 ... 6 mm / PZ2

3 ... 4,5 Nm

27 to 40 lb·in

2 x 0,5 ... 1,5 mm²

2 x 0,75 ... 2,5 mm² 2 x 0,25 ... 2,5 mm² 2 x 0,75 ... 16 mm²

2 x 0,5 ... 2,5 mm² 2 x 0,25 ... 1,5 mm² 2 x 0,75 ... 16 mm²

1 x 0,75 ... 25 mm²

——— 2 x 0,75 ... 25 mm²

1 x 0,75 ... 35 mm²

AWG 2 x 18 to 14 2 x 24 to 14 AWG 2 x 18 to 3

1 x 18 to 2

360°

22,5° 22,5°

3RT1.3.-.....-1...

3RT1936-1C...

3RH1921-2....

3RT1936-4EA2

RT-00402

4,5 ... 5,5 Nm

40 ... 48 lb·in

0,7 ... 1,2 Nm

6 ... 11 lb·in

22,5°

8WA2804

3,5 x 0,5

8WA2803

3RT1936-1E.

3RT1926-1BB/-1BC/-1BD 0

3RT1926-1BE/-1BF 3,5

3RT1936-1C. 17
