Siemens 3MU74 Series Bedienungsanleitung

EN Overload Relay ES Relé de sobrecarga

TR Aşin akim rölesi PT Relé de sobrecarga

3MU74...

3MU75...

Technical Assistance:

E-mail - technical-as[email protected]

Internet - https://support.industry.siemens.com

DANGER Hazardous voltage. Will cause death or serious injury.

Turn off and lock out all power supplying this device before working on this device.

PELIGRO Tensión peligrosa. Puede causar la muerte o lesiones graves.

Desconectar la alimentación eléctrica antes de trabajar en el equipo.

TEHLiKE Tehlikeli gerilim. Ölüm tehlikesi veya ağlr yaralanma tehlikesi.

Çalişmalara başlamadan önce, sistemin ve cihazin gerilim beslemesini kapatiniz.

PERIGO Tensão perigosa. Causará morte ou ferimentos graves.

Desligue e bloqueie a energia antes de manusear 0 dispositivo.

Operating Instructions EN

Instructivo ES

işletme Kilavuzu TR

Instruções de operação PT

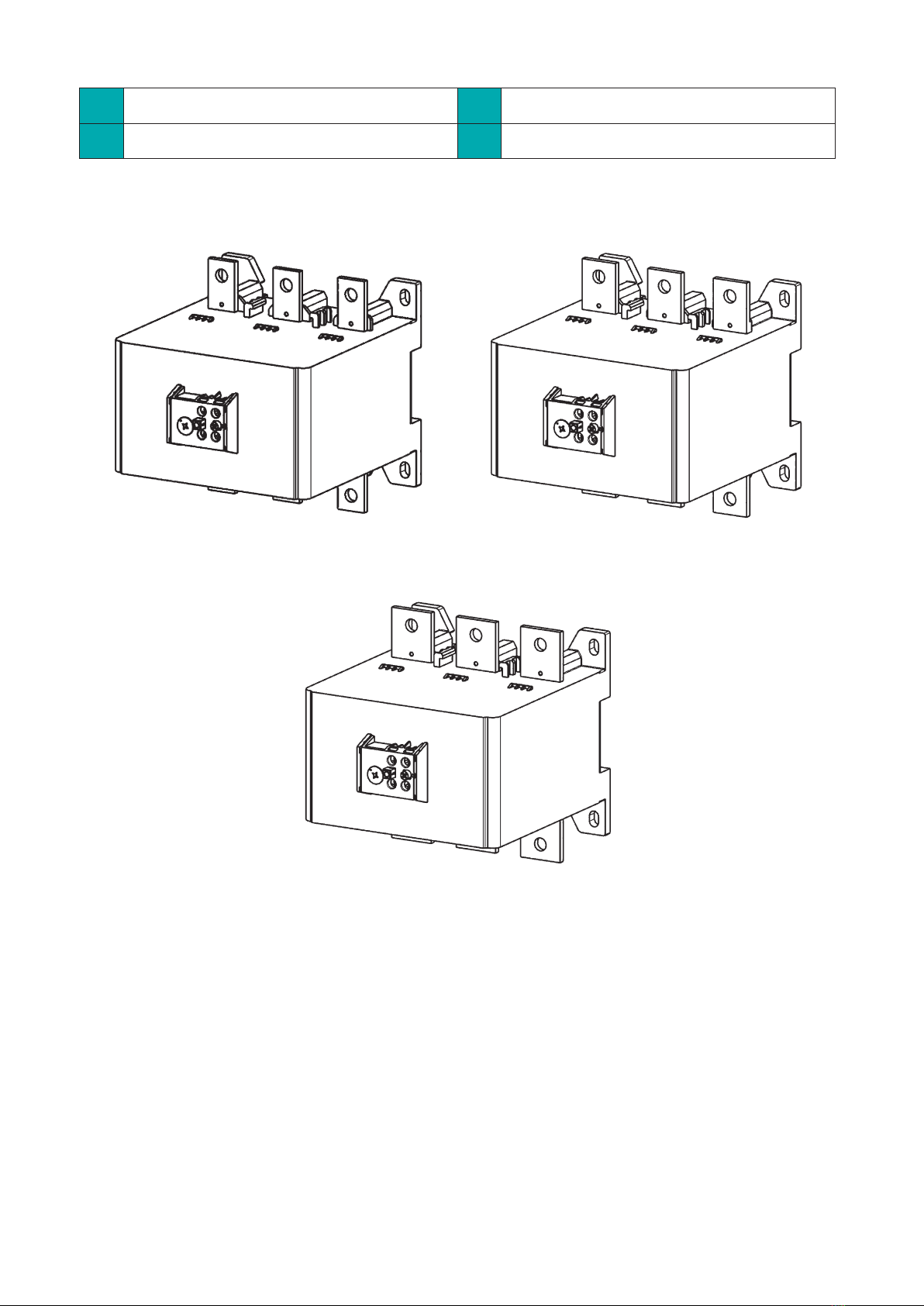

EN Content ES Contenido

TR Içerik PT Conteúdo

3MU7410-3AA1

3MU7410-3BA1

3MU7410-3CA1

3MU7410-3DA1

3MU7410-3EA1

3MU7510-4AA1

EN Assembly ES Montaje

TR Montaj PT Montagem

EN Settings ES Ajustes

TR Ayalar PT Ajustes

4XM6

4-6 Nm

Auto

Manual

3MU7510-4AA1

Ready Stop Test Reset

NC 95-96

NO 97-98

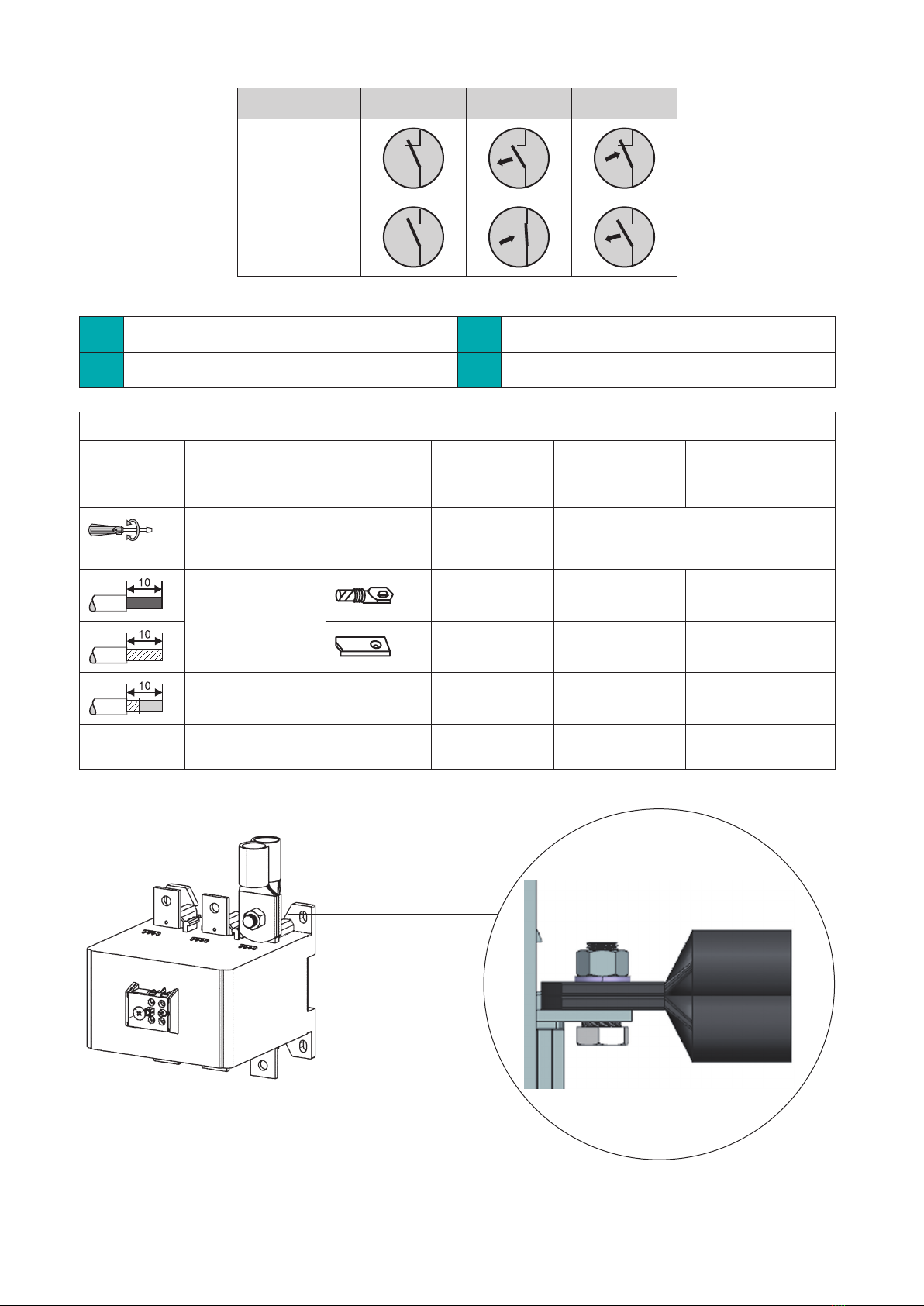

EN Termination Data of Relay ES Datos de terminales de conexión del relé

TR Rölenin Bağlanti Terminalleri Verisi PT Dados dos terminais de ligação

95/96 (NC), 97/98 (NO) L1, L2, L3, T1, T2, T3

3MU74….

3MU75….

3MU74…AA1

3MU74…BA1

3MU74…CA1

3MU74…DA1

3MU74…EA1

3MU75…AA1

5…6mm

M3.5

0.8…1.2 Nm

7 to 10.3 lb-in

10…14 Nm

89…124 lb-in

M10

14…24 Nm

124…210 lb-in

2 x 1…2.5 mm²

2 x 25…95 mm² 2 x 70…240 mm² 2 x 150…240 mm²

2 x 20 x 3 mm 2 x 25 x 3 mm 2 x 30 x 5 mm

2 x 0.75…1.5 mm²

AWG 2 x 18 to 14

2 x 19 to 16 AWG 2 x 4 to 4/0 2 x 2/0 to

500MCM

2 x 300MCM to

500MCM

3 ~ load 1 ~ load

EN Circuit Diagrams ES Esquemas de circuitos

TR Devre şemalan PT Esquema elétrico

EN Mounting Position ES Posición de montaje

TR Montaj pozisyonu PT Posição de montagem

S18803

MLFB A ØB

3MU7410-3AA1 20 9

3MU7410-3BA1

3MU7410-3CA1

25 113MU7410-3DA1

3MU7410-3EA1

3MU7510-4AA1 30 11

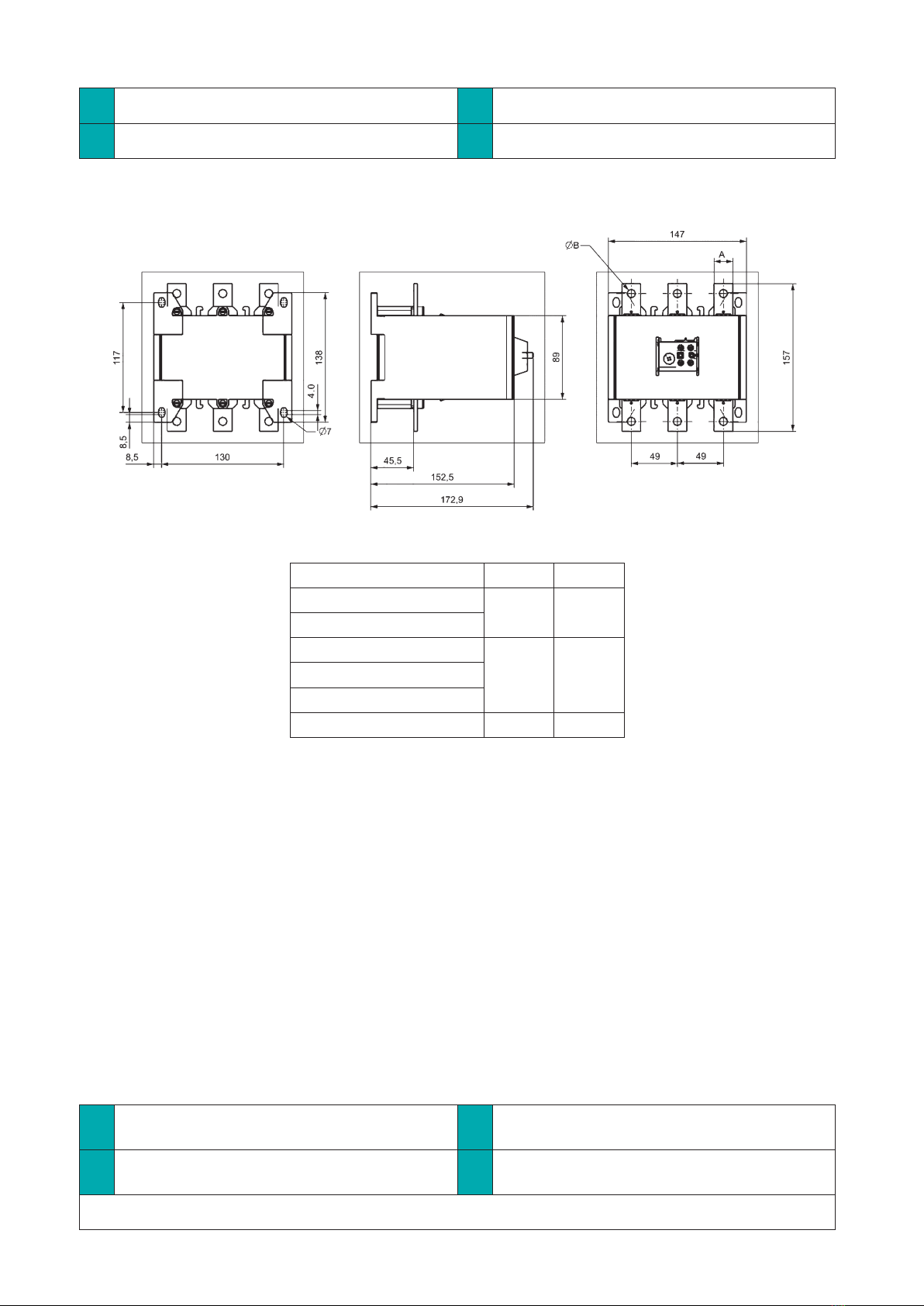

EN Dimension Drawings (all dimensions in MM) ES Dibujos dimensionales (medidas en mm)

TR Ölçü çizimleri (Bilgiler mm olarak) PT Desenho dimensional (em mm)

EN Subject to change without prior notice.

Store for use at a later date. ES Sujeto a cambios sin previo aviso.

Guárdelo para usarlo en una fecha posterior.

TR Önceden haber verilmeksizin deǧiştirilebilir.

Daha sonraki bir tarihte kullanmak üzere saklayin. PT Sujeito a alteraçöes sem aviso prévio.

Armazenar para uso posterior.

Siemens Ltd. Order No. A5E52183999A/AB Last Update: February 2023
