SIGLENT SSM5122A Bedienungsanleitung

SSM5000A 系列

开关矩阵

SSM5000A Series

Switch Matrix

UM1005A_01B

用户手册

User Manual

SSM5000A 快速指南 1

版权和声明

版权

商标信息

SIGLENT 是深圳市鼎阳科技股份有限公司的注册商标

声明

·本公司产品受已获准及尚在审批的中华人民共和国专利的保护。

·本公司保留改变规格及价格的权利。

·本手册提供的信息取代以往出版的所有资料。

·未经本公司同意，不得以任何形式或手段复制、摘抄、翻译本手册的内容。

产品认证

SIGLENT 认证本产品符合中国国家产品标准和行业产品标准，并进一步认证本产品符合其他国际标准组织成

员的相关标准。

联系我们

深圳市鼎阳科技股份有限公司

地址：广东省深圳市宝安区 68 区安通达工业园四栋&五栋

服务热线：400-878-0807

E-mail：support@siglent.com

网址：http://www.siglent.com

2SSM5000A 快速指南

目录/Category

版权和声明...........................................................................................................................................1

一般安全概要.......................................................................................................................................3

安全术语和标记 ...................................................................................................................................3

保养和清洁...........................................................................................................................................4

一般性检查...........................................................................................................................................4

使用前准备...........................................................................................................................................5

前面板..................................................................................................................................................6

后面板..................................................................................................................................................8

用户界面 ..............................................................................................................................................9

上位机界面.........................................................................................................................................10

SCPI 命令 ..........................................................................................................................................13

固件操作 ............................................................................................................................................17

帮助信息 ............................................................................................................................................18

远程控制 ............................................................................................................................................18

更多产品信息.....................................................................................................................................18

COPYRIGHT AND STATEMENT......................................................................................................19

GENERAL SAFETY SUMMARY......................................................................................................20

SAFETY TERMS AND SYMBOLS...................................................................................................20

GENERAL INSPECTION..................................................................................................................21

PREPARING FOR USE....................................................................................................................22

FRONT PANEL.................................................................................................................................23

REAR PANEL ...................................................................................................................................24

USER INTERFACE...........................................................................................................................25

HOST COMPUTER INTERFACE.....................................................................................................26

SCPI INSTRUCTIONS......................................................................................................................29

FIRMWARE OPERATION.................................................................................................................33

HELP INFORMATION.......................................................................................................................33

REMOTE CONTROL........................................................................................................................33

PRODUCT CERTIFICATION............................................................................................................34

FOR MORE PRODUCT INFORMATION..........................................................................................34

SSM5000A 快速指南 3

一般安全概要

了解下列安全性预防措施，以避免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避

免可能发生的危险，请务必按照规定使用本产品。

只有合格的技术人员才可执行维修程序

防止火灾或人身伤害

使用适当的电源线只可使用所在国家认可的本产品专用电源线。

将产品接地本产品通过电源线接地导体接地。为了防止电击，接地导体必须与大地相连。在与本产品

输入或输出终端连接前，请务必将本产品正确接地。

正确连接信号线信号地线与地电势相同，请勿将地线连接到高电压上。在测试过程中，请勿触摸裸露

的接点和部件。

查看所有终端的额定值为了防止火灾或电击危险，请查看本产品的所有额定值和标记说明。在连接产

品前，请阅读本产品手册，以便进一步了解有关额定值的信息。

怀疑产品出现故障时，请勿操作如怀疑本产品有损坏，请让合格的维修人员进行检查。

避免电路外露电源接通后请勿接触外露的接头和元件

勿在潮湿环境下操作

勿在易燃易爆环境中操作

保持产品表面清洁和干燥

安全术语和标记

本产品上使用的术语

DANGER

表示标记附近有直接伤害危险存在。

WARNING

表示标记附近有潜在的伤害危险存在。

CAUTION

表示对本产品及其他财产有潜在的危险存在。

本产品上使用的标记

警告高压

保护性终端

小心

测量接地端

电源开关

4SSM5000A 快速指南

保养和清洁

保养：

存放或放置仪器时，请勿使液晶显示器长时间受阳光直射。

清洁：

请根据使用情况经常对仪器进行清洁。

方法如下：

1. 使用质地柔软的抹布擦拭仪器和接头外部的浮尘。清洁液晶显示屏时，注意不要划伤透明的保护膜。

2. 使用一块用水浸湿的软布清洁仪器，请注意断开电源。如要更彻底地清洁，可使用 75％异丙醇的水溶剂。

注意：为避免损坏仪器，请勿使用任何腐蚀性试剂或清洁试剂，请勿将其置于雾气、液体或溶剂中。在重新

通电使用前，请确认仪器已干燥，避免因水分造成电气短路甚至人身伤害。

一般性检查

当您得到一台新的仪器时，建议您按以下方式逐步进行检查。

·查看是否存在因运输问题而造成的损坏

如发现包装箱或泡沫塑料保护垫严重破坏，请先保留，直到整机和附件通过电性和机械性测试。

·检查整机

如果发现仪器外部损坏，请与负责此业务的 SIGLENT 经销商或当地办事处联系，

SIGLENT 会安排维修或更

换新机。

·检查附件

关于提供的附件明细，在“装箱单”中已有详细的说明，您可以参照此检查附件是否齐全。如发现附件有缺

少或损坏，请与负责此业务的 SIGLENT 经销商或当地办事处联系。

SSM5000A 快速指南 5

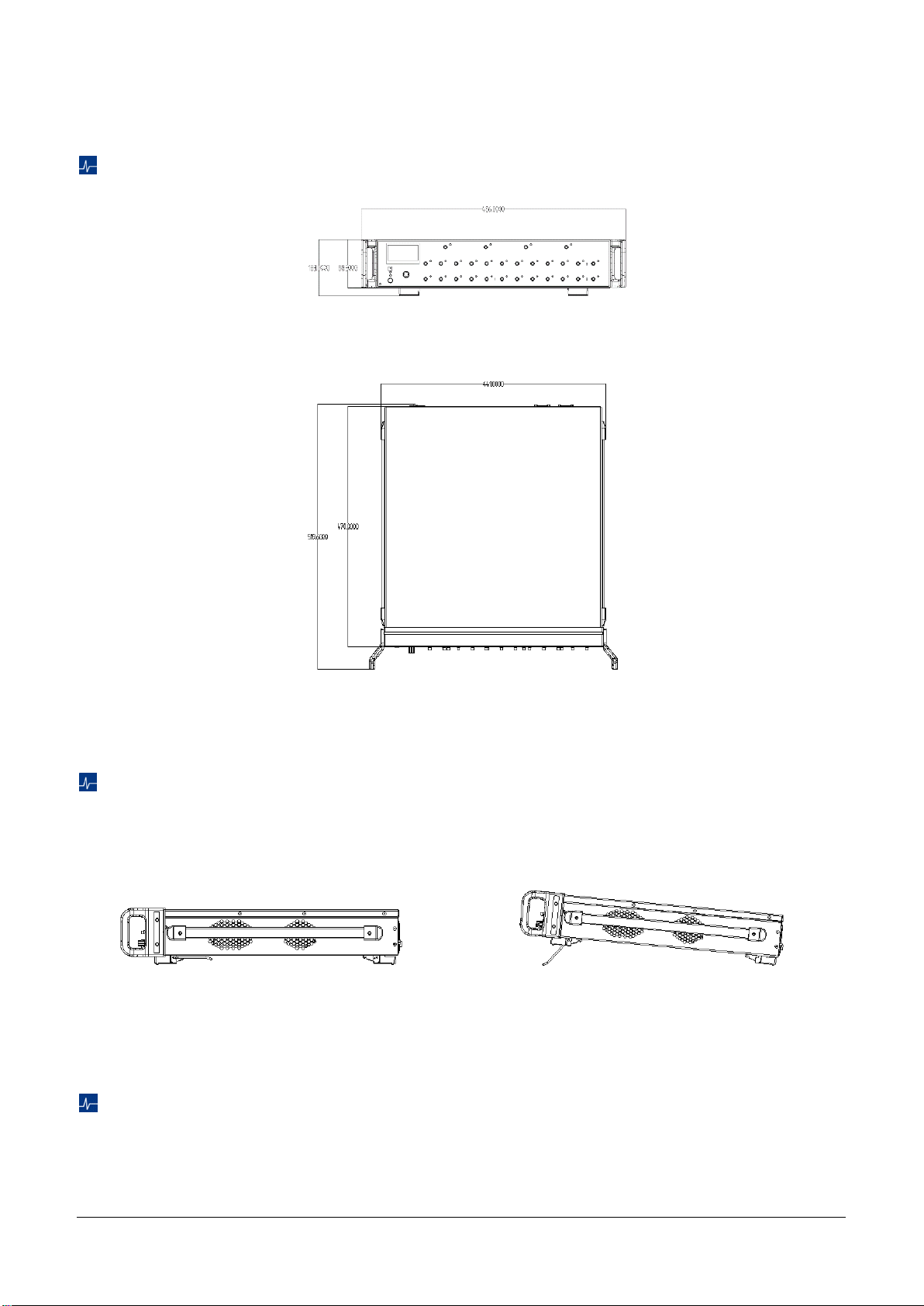

使用前准备

外观尺寸

正视图

俯视图

调整支撑脚

适当地调整支撑脚，将其作为支架使分析仪正面向上倾斜，以稳定放置开关矩阵，便于更好的操作和观察显

示屏。

调整前

调整后

连接电源

设备可输入交流电源的规格为：100-240V 50/60Hz，请使用附件提供的电源线将本产品与电源连接；上电前

请确认保险丝工作在正常状态。

6SSM5000A 快速指南

前面板

序号

说明

概要

显示区

开关矩阵的控制显示中心，2.4 英寸 LCD 黑白液晶显示屏，没有触摸功能。

注：不要使用尖锐物体按压 LCD 显示屏表面。

射频接头A-D

3.5mm 射频母头，接头源组，通常接仪表（频谱仪，网分等）。

射频接头1-24

3.5mm 射频母头，接头扩展组，通常连待测件。

USB接口

用于和主机通信，主机可以通过该接口识别和控制设备

复位键

指示灯

告警指示灯：出现告警时常亮。

联网指示灯：设置好 IP 后常亮，网络连接成功时会熄灭。

旋钮

左右旋转来增加或减少活动项的值或调整光标位置，按下去的作用等于

“Enter”回车键。

电源开关

设备开机和待机之间的选择。

支撑脚

旋钮和显示屏说明

配合显示屏提示，可通过旋钮对开关矩阵进行控制，包括通道连通选择（主要功能）、

IP 设置、版本升级等。

具体操作方法见下文用户界面说明。

SSM5000A 快速指南 7

旋钮操作说明

操作

功能描述

旋转

可以移动光标到各个菜单项目上，光标所在位置会被高亮（反色）。在设置模式下，

顺时针旋转，光标所在位置数字增加，逆时针则减小。

按下

按下旋钮表示进入子菜单，或者进入设置模式，设置模式再按一次则表示设置完成，

退出设置模式。

电源开关

·待机状态下，电源背灯熄灭，按下电源开关，背灯变为白色，表示开机状态。

·开机状态下，背灯是白色，按一下电源开关，系统直接待机，背灯熄灭，表示待机状态。

射频连接器

前面板上射频连接器

4个和 24 个射频连接器分别对应 A-D 端口，及 1-24 端口（又可分为 4个小组），其中 A、B可以和 1-6

及13-18 连通，A、B不可以同时连接下面相同数字编号的端口。C、D与A、B类似，对应数字端口编

号7-12，19-24。

使用过程中某对端口处于连通状态时，它们两个端口上的指示灯会同时点亮，颜色相同。

不要对测试端口施加直流电压或电流，施加直流电压或电流会导致设备发生故障，尤其是在电容保持充

电的情况下。在将开关矩阵完全放电后，将待测设备连接到测试端口。测试端口最大直流输入限值为 35V，

最大射频输入功率为 20dBm。操作设备时请确保人体和设备器件静电释放完毕。

8SSM5000A 快速指南

后面板

序号

说明

概要

Direct Ctrl接口

包含两个接头，可以直接通过电平控制开关切换状态，需满足 TTL 电平标

准。

网络接口

通过网线将开关矩阵连接到 LAN 局域网中，以便通过外部 PC 等设备来访

问仪表，进行信息交互。此 10/100Base-T 网络接口具有标准的 8 针配置

和在两个数据速率之间自动进行选择的功能。

USB device

用于和外部设备进行数据交互。

USB

读写 U 盘的端口，仅供 U 盘升级版本使用。

风扇

用于控制设备内部温度的冷却风扇，可将设备中的热气排出，给设备元器件

降温。

AC电源输入和

保险丝

要给设备连接电源供电，须使用所提供的带有接地导体的三脚电源线。当必

须切断电源以避免如电击之类的危险时，须拔掉电源线插头（位于该线的电

源插座端或设备端），有关关闭正常使用的主电源的步骤，请参见电源开关

的说明。

脚垫

避免仪器底面直接与桌子接触。

提手

便携式提手，方便设备运输转移。

序列号

显示产品编号、序列号的标签。
