SMART365 SM-06-05030G3 Bedienungsanleitung

LASER 360° + PION BOX ZIELONY Z UCHWYTEM

GREEN LASER 360° + VERTICAL BOXWITH L BRACKET

Instrukcja obsługi / Manual

NUMER MODELU / INDEX: SM0605030G3

ORYGINALNA INSTRUKCJA OBSŁUGI / ORIGINAL MANUAL

DLA WŁASNEGO BEZPIECZEŃSTWA

PRZECZYTAJ ZE ZROZUMIENIEM CAŁĄ INSTRUKCJĘ PRZED ROZPOCZĘCIEM

UŻYTKOWANIA LASERA KRZYŻOWEGO BOX.

FOR YOUR SAFETY

Read and understand the entire manual before operating machine

2. DANE TECHNICZNE

Indeks SM0605030G3

Specyfikacja

Dokładność pomiarowa ≤3 mm/ 10 m

Zakres niwelacji ± 4°

Kierunek linii pionowa, pozioma 360°

Zasięg pracy 30 m*

Dioda lasera 505-550 nm

Klasa lasera 2

Kolor wiązki zielony

Gwint statywu 1/4'

Akumulator Li-Ion 2000 mAh

Czas pracy 5 godz.

Stopień ochrony IP54

W zestawie etui, uchwyt 1/4”, kabel

Dane logistyczne

Waga netto/ brutto 0,28/ 0,52 kg

Wymiary produktu 114x 66 mm

Wymiary opakowania

dł.xszer.xwys 187x 82x 115mm

1. WSTĘP

Dziękujemy za zakup naszego lasera krzyżowego.

Chcemy Ci pomóc korzystać z niego jak najlepiej

i w bezpieczny sposób.

Należy dokładnie przeczytać instrukcje obsługi, aby

nie dopuścić do zagrożenia zdrowia i życia operatora,

lub do uszkodzenia urządzenia.

Wszystkie informacje i specyfikacje zawarte w niniej-

szej publikacji są oparte na najnowszych informa-

cjach dostępnych w momencie oddania do druku.

Zastrzegamy sobie prawo do wprowadzania zmian

w dowolnym czasie, bez uprzedzenia i bez żadnych

zobowiązań. Żadna część tej publikacji nie może być

powielana bez uzyskania pisemnej zgody.

Niniejszą instrukcję należy traktować jako integralną

część lasera i przekazać w przypadku jego odsprze-

daży.

Informacje o bezpieczeństwie

Twoje bezpieczeństwo i bezpieczeństwo innych

osób jest bardzo ważne. W niniejszej instrukcji i na

laserze przestawiamy ważne informacje dotyczące

bezpieczeństwa. Prosimy zapoznać się z nimi

dokładnie.

Informacje te ostrzegają o potencjalnych zagroże-

niach, które mogą spowodować obrażenia u Ciebie

lub innych.

Każda informacja o bezpieczeństwie poprzedzona

jest symbolem lub jednym z trzech słów:

NIEBEZPIECZEŃSTWO, OSTRZEŻENIE, lub

UWAGA.

Oznaczają one:

NIEBEZPIECZEŃSTWO

ZGINIESZ lub ODNIESIESZ POWAŻNE OBRAŻE-

NIA postępując niezgodnie z instrukcjami.

OSTRZEŻENIE

Możesz ZGINĄĆ lub ODNIEŚĆ POWAŻNE OBRA-

ŻENIA postępując niezgodnie zinstrukcjami.

UWAGA

MOŻESZ ODNIEŚĆ OBRAŻENIA postępując

niezgodnie z instrukcjami

3. SYMBOLE

Tabliczka znamionowa na urządzeniu może zawierać

symbole. Przedstawiają one ważne informacje o pro-

dukcie lub instrukcje dotyczące jego użytkowania.

Przeczytaj ze zrozumieniem instrukcję

przed rozpoczęciem użytkowania

urządzenia.

Użyj odpowiedniego zabezpieczenia

ochronnego.

4. OCHRONA ŚRODOWISKA

Zużyte urządzenia elektryczne są surowcami

wtórnymi i nie wolno ich wyrzucać do

pojemników na odpady domowe, gdyż

zawierają one substancje niebezpieczne dla zdrowia

i środowiska. Prosimy o pomoc w oszczędnym gospo-

darowaniu zasobami naturalnymi i ochronie środowi-

ska przez przekazywanie zużytych urządzeń do

punktu składowania zużytych urządzeń.

* Zasięg zależy od naświetlenia pomieszczenia

SPIS TREŚCI

1. Wstęp

2. Dane techniczne

3. Symbole

4. Ochrona środowiska

5. Ogólne zasady bezpieczeństwa

6. Identyfikacja podzespołów

7. Obsługa

8. Konserwacja

9. Utylizacja i recycling

5. OGÓLNE ZASADY BEZPIECZEŃSTWA

Bezpieczeństwo miejsca pracy

• Stanowisko pracy należy utrzymywać w czysto-

ści i dobrze oświetlone. Nieporządek lub niewy-

starczające oświetlenie mogą być przyczyną

wypadków.

• Nie należy pracować elektronarzędziami w oto-

czeniu zagrożonym wybuchem, w którym znaj-

dują się łatwopalne ciecze, gazy lub opary.

• Dzieci i osób postronnych nie należy dopusz-

czać do miejsca pracy. Brak koncentracji może

spowodować utratę kontroli nad urządzeniem.

Bezpieczeństwo elektryczne

• Unikaj kontaktu elektronarzędzia z opadami

atmosferycznymi lub wilgocią. Woda i wilgoć,

w urządzeniu zwiększa ryzyko porażenia prą-

dem elektrycznym.

Bezpieczeństwo osób

• Podczas pracy należy zachować ostrożność.

Czynności wykonuj uważnie i z rozwagą. Nie

przystępuj do pracy gdy jesteś zmęczony, pod

wpływem narkotyków, alkoholu lub lekarstw.

Chwila nieuwagi może stać się przyczyną

poważnych obrażeń ciała.

• Należy nosić środki ochrony osobistej i okulary

ochronne.

• Należy unikać niezamierzonego włączenia elek-

tronarzędzia. Trzymanie palca na włączniku

lub podłączanie narzędzia elektrycznego, gdy

włącznik jest w pozycji ON (włączony) może

stać się przyczyną poważnych obrażeń ciała.

Prawidłowa eksploatacja elektronarzędzi

• Nie należy przeciążać narzędzia. Używaj

narzędzia przeznaczonego do danej pracy.

Odpowiednio dobrane narzędzie, zapewni

wydajniejszą i bezpieczniejszą pracę.

• Nie używaj narzędzia z uszkodzonym włącz-

nikiem. Narzędzie, które nie daje się kontrolo-

wać za pomocą włącznika, jest niebezpieczne

i należy je naprawić.

• Przed regulacją, wymianą akcesoriów lub po

zakończeniu pracy wyłącz urządzenie.

• Nieużywane narzędzie przechowuj w miej-

scu niedostępnym dla dzieci. Nie pozwól pra-

cować osobom nieprzeszkolonym. Narzędzie

może być niebezpieczne w rękach osoby nie-

przeszkolonej.

• Konieczna jest właściwa konserwacja narzę-

dzia.

• Korzystaj z narzędzi i akcesoriów zgodnie

z powyższymi instrukcjami. Uwzględnij rodzaj

i warunki pracy. Używanie narzędzi niezgodnie

z przeznaczeniem może prowadzić do niebez-

piecznych sytuacji.

Szczególne wskazówki dotyczące bezpieczeń-

stwa używania lasera krzyżowego.

• Przed użyciem tego produktu należy dokładnie

przeczytać wskazówki dot. bezpieczeństwa oraz

instrukcję obsługi.

• Wszyscy użytkownicy muszą w pełni rozumieć i sto-

sować się do tych instrukcji.

• Podczas pracy produktu należy uważać, aby nie

wystawiać oczu na emitującą wiązkę lasera (źró-

dło światła). Długotrwałe wystawienie na działanie

wiązki laserowej może być niebezpieczne dla oczu.

• Nie należy ustawiać wiązki laserowej na poziomie

oczu, lub wpatrywać się w nią bezpośrednio lub za

pomocą instrumentów optycznych.

• Nie należy demontować przyrządu laserowego.

Wewnątrz nie występują części, które mogłyby być

naprawiane przez użytkownika.

• Nie należy w żaden sposób modyfikować lasera.

Modyfikacja narzędzia może prowadzić do niebez-

piecznej ekspozycji na promieniowanie laserowe.

• Nie należy obsługiwać lasera w pobliżu dzieci ani

pozwalać dzieciom na jego obsługę.

• Ekspozycja na wiązkę lasera klasy 2 uważana jest za

bezpieczną przez maksymalnie 0,25 sekundy.

• Odruchy źreniczne zazwyczaj zapewniają odpo-

wiednią ochronę.

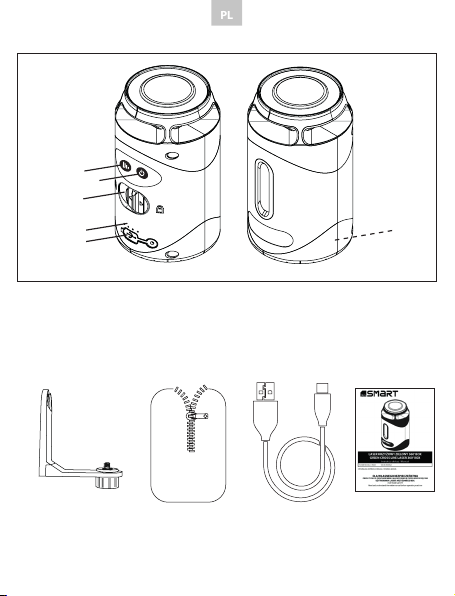

1. Włącznik

2. Włącznik trybu pulsacyjnego

3. Złącze do ładowania typu USB-C

4. Wskaźnik stanu baterii

5. Przełącznik blokady adaptera

6. Gwint montażowy ¼’

1. Uchwyt do lasera

2. Torba do transportu

3. Kabel do ładowania typu USB-C

4. Instrukcja obsługi

6. IDENTYFIKACJA PODZESPOŁÓW

Akcesoria

1 2

7. OBSŁUGA

Podczas przesuwania poziomicy laserowej lub jej

przechowywania, przełącznik blokady należy trzy-

mać w pozycji LOCK„ ”. Jest to bardzo ważne!

Tryb samo – poziomowania

1. Przełącz blokadę do pozycji „LOCK”, zapali się

zarówno pionowa jak i pozioma wiązka laserowa,

urządzenie jest samoczynnie poziomowane.

Lampka sygnalizacyjna jest zielona.

UWAGA! (Jeżeli lampka sygnaliza-

cyjna jest czerwona, a linie migają,

oznacza to, że linie nie są wypoziomo-

wane, należy umieścić poziomicę laserową na

znacznie bardziej płaskiej powierzchni,

ponieważ zakres automatycznego poziomo-

wania wynosi około 4°.)

2. Krótkie naciśnięcie przycisku zasilania, linia pio-

nowa JEST wyłączona, a linia pozioma włą-

czona. Ponownie naciśnięcie przycisku zasila-

nia, zarówno linia pionowa jak i pozioma działają

cyklicznie.

3. Należy obrócić przełącznik blokady na pozycję

„LOCK”, zatrzymać urządzenie.

Tryb włączonej blokady

1. Gdy przełącznik blokady znajduje się w pozycji

„LOCK”, należy przytrzymać przycisk, obie wiązki

lasera - pionowa i pozioma - zaświecą się i zaczną

migać co 5 sekund, Lampka sygnalizacyjna jest

czerwona.

2. Krótkie naciśnięcie przycisku zasilania, linia pio-

nowa wyłączona a linie poziome są włączone,

migając co 5 sekund.

3. Krótkie ponowne naciśniecie przycisku, linia

pozioma jest włączona a linia pionowa wyłą-

czona, migając co 5 sekund.

4. Krótkie naciśniecie przycisku, włączone są

zarówno linia pozioma jak i pionowa, migając

co 5 sekund

5. W tym przypadku można dowolnie przechylać

poziomicę.

6. Naciśnij i przytrzymaj przycisk zasilania, aby wyłą-

czyć poziomicę laserową.

Tryb oszczędzania baterii

W trybie auto samo poziomowania i włączonej blo-

kady należy krótko nacisnąć przycisk trybu pulsu-

jącego, można regulować jasność światła, jasność

dzieli się na 4 poziomy i kluczowe cykle.

Tryb pulsujący

W trybie auto samo poziomowania, długie naci-

śnięcie przycisku włącza tryb pulsujący, długie

ponowne naciśnięcie wyłącza tryb pulsujący.

W tym trybie tryb oszczędzania energii nie działa.

UWAGA! Lampka sygnalizacyjna to 4

zielone diody LED, mniejsza ilość lam-

pek sygnalizacyjnych świadczy

o mniejszej mocy. Oznacza to, że moc jest

słaba, gdy miga tylko jedna lampka LED, urzą-

dzenie powinno być naładowane w czasie.

OSTRZEŻENIE! Produkt ten został

oznaczony symbolem związanym

z usuwaniem odpadów elektrycz-

nych i elektronicznych.

Oznacza to, że produktu tego nie

należy wyrzucać razem z odpa-

dami pochodzącymi z gospodarstw domowych,

lecz zwrócić go do systemu zbiórki zgodnego

z europejską dyrektywą WEEE.

Skontaktuj się z władzami lokalnymi lub magazy-

nami w celu uzyskania porady dotyczącej recy-

klingu. Następnie zostanie poddany recyklingowi

lub zdemontowany w celu zmniejszenia wpływu

na środowisko. Urządzenia elektryczne i elektro-

niczne mogą być niebezpieczne dla środowiska

i zdrowia ludzkiego, ponieważ zawierają substancje

niebezpieczne.

9. UTYLIZACJA I RECYCLING

Li-Ion

Narzędzie laserowe jest uszczelniane i kalibro-

wane w zakładzie z określoną dokładnością.

• Zaleca się przeprowadzanie kontroli dokład-

ności przed pierwszym użyciem oraz okreso-

wych kontroli podczas przyszłego użytkowa-

nia, szczególnie w przypadku precyzyjnych

układów.

• Nie przechowuj narzędzia laserowego bezpo-

średnio w świetle słonecznym ani nie wysta-

wiaj go na działanie wysokich temperatur.

• Obudowa i niektóre części wewnętrzne

wykonane są z tworzyw sztucznych i mogą

ulec deformacji w wysokich temperaturach.

• Zewnętrzne części plastikowe można czy-

ścić wilgotną ściereczką. Chociaż części te są

odporne na rozpuszczalniki, NIGDY nie należy

używać rozpuszczalników. Używać miękkiej,

suchej szmatki, aby usunąć wilgoć z narzędzia

przed jego przechowywaniem.

• Nie należy wyrzucać tego produktu razem

z odpadami domowymi.

8. KONSERWACJA

CONTENTS

1. Introduction

2. Specification

3. Symbols

4. Environmental

5. General safety rules

6. Know your machine

7. Operation

8. Maintrance

9. Disposal and recycling

1. INTRODUCTION

Thank you for buying our cross line laser. We want

to help you to use it in the best and safest way

possible. You will find that information in this

instruction manual; please read it carefully.

All information and specifications contained in this

publication are based on the latest information

available at the time of printing. We reserve the

right to make changes at any time without notice

or obligation. No part of this publication may be

reproduced without written permission.

This manual should be treated as an integral part

of the drywall sander and should be handed over

with it in case of resale.

Safety Messages

Your safety and the safety of others is very impor-

tant. In this manual and on the drywall sander, we

provide important safety information. Please read

them carefully.

This information warns of potential hazards that

may cause injury to you or others.

Each safety notice shall be preceded by a symbol

or one of three words: DANGER, WARNING, or

CAUTION.

They mean:

You WILL be KILLED or SERIOUSLY HURT if you

don’t follow instructions

You CAN be KILLED or SERIOUSLY HURT if you

don’t follow instructions.

You CAN be HURT if you don’t follow instructions.

3. SYMBOLS

The identification plate on the device may con-

tain symbols. They provide important information

about the product or instructions for use.

Read and understand the instructions

before using the device.

Use appropriate protective equipment.

4. ENVIRONMENTAL

Recycle unwanted materials

instead of disposing of them as

waste. All tools, hoses and pack-

aging should be resor ted, taken

to t he l ocal recycling center

and disposed of in an environmentally safe way.

2. SPECIFICATION

Index SM0605030G3

Specification

Accuracy ≤3 mm/10 m

Leveling scope ± 4°

The direction of the line vertical / horizontal

Range 30 m*

Laser wavelength 505-550

Laser class 2

Laser beam green

Thread 1/4'

Li-Ion battery 2000 mAh

Work time 5 h

Protect class IP54

in SET

cover bag, cable, L

Bracket

Logistic

NET weight / Gross

weight 0,28/ 0,52 kg

Product sizes 114x 66 mm

Packaging size LxWxH 187x 82x 115mm

* The range depends on the room lighting

5. GENERAL SAFETY RULES

Workplace safety

• The work station should be kept clean and well

lit. Disorder or insufficient lighting can cause

accidents.

• Do not use power tools in explosive atmos-

pheres with flammable liquids, gases or vapors.

• Children and bystanders should not be allowed

to enter the workplace. Lack of concentration

may result in loss of control of the device.

Electric safety

• Avoid contact with precipitation or moisture.

Water and moisture in the device increase the

risk of electric shock.

Safety of persons

• Exercise caution when working. Be careful and

cautious in all actions. Do not start work when

you are tired, under the influence of drugs, alco-

hol or medicines. A moment of inattention can

cause serious injuries.

• Wear personal protective equipment and safety

goggles.

• Avoid unintentional switching on of the power

tool.

Proper operation of power tools

• Do not overload the tool. Use the tool designed

for a given job. Properly selected tool will ensure

more efficient and safer work.

• Do not use a tool with a defective switch. A tool

that cannot be controlled by means of a switch

is dangerous and must be repaired.

• Keep the tool out of the reach of children when

not in use. Do not allow untrained people to

work. The tool can be dangerous in the hands of

an untrained person.

• The tool must be properly maintained.

• Use the tools and accessories according to the

instructions above. Consider the type and con-

ditions of work. Misuse of tools can lead to dan-

gerous situations.

Precautions on using cross line laser

While the product is in operation, be careful not to

expose your eyes to the emitting laser beam (red light

source). Exposure to a laser beam for an extended

time may be hazardous to your eyes.

• Do not stare directly into the beam or view directly

with optical instruments or set up the laser at eye

level.

• Do not disassemble the laser tool.There are no user

serviceable parts inside.

• Do not modify the laser in any way. Modifying the

tool may result in hazardous Laser Radiation Expo-

sure.

• Do not operate the laser around children or allow

children to operate the laser.

An exposure to the beam of a Class 2 laser is

considered safe for a maximum of 0.25 seconds.

Eyelid reflexes will normally provide adequate

protection.

1. Power key

2. Pulse button

3. TYPE-C charging interface

4. Battery indicator

5. Lock switch

6. ¼’adapter screw hole

1. L Bracket

2. Zipper bag

3. Charging cable USB-C

4. Paper instruction

6. KNOW YOUR MACHINE

ACCESSORIES

1 2 3 4

Inhaltsverzeichnis

Sprachen:

Andere SMART365 Laser-Nivelliergerät Handbücher

SMART365

SMART365 SM-06-03030GM Bedienungsanleitung

Beliebte Laser-Nivelliergerät Handbücher anderer Marken

Nedo

Nedo ET-5 Bedienungsanleitung

geo-FENNEL

geo-FENNEL Maxi-Liner FL 65 HP Bedienungsanleitung

LaserLiner

LaserLiner X2-Laser Bedienungsanleitung

Spectra

Spectra LL300N Bedienungsanleitung

geo-FENNEL

geo-FENNEL Selection PRO FLG 40-PowerCross GREEN SP Bedienungsanleitung

Nedo

Nedo Crossliner 4 Bedienungsanleitung

Lasertec

Lasertec FX360G Bedienungsanleitung

Flex

Flex ALC 8 Bedienungsanleitung

Black & Decker

Black & Decker LZR5 Bedienungsanleitung

Johnson

Johnson 40-6692 Bedienungsanleitung

Cocraft

Cocraft HL 20-SG Bedienungsanleitung

Zircon

Zircon iLine Bedienungsanleitung

HWH

HWH 310 SERIES Bedienungsanleitung

Leica

Leica iCON robot 60 Bedienungsanleitung

LaserLiner

LaserLiner SuperCross-Laser SCL 2 Bedienungsanleitung

LaserLiner

LaserLiner ActiveFinder XP Bedienungsanleitung

DeWalt

DeWalt DW082 Bedienungsanleitung

imex

imex EL20 Bedienungsanleitung
