SOMFY Ilmo2 50 WT Bedienungsanleitung

Ref.5125862A

l6Yg$m

FR NOTICE

DE ANLEITUNG

EN INSTRUCTIONS

RU ИНСТРУКЦИЯ

HU ÚTMUTATÓ

PL INSTRUKCJA

CS NÁVOD

RO MANUAL

SR UPUTSTVO

HR UPUTSTVA

LV ROKASGRĀMATA

ilmo2 50 WT

www.somfy.com

Images non contractuelles

1. Informations préalables 1

1. 1. Domaine d’application 1

1. 2. Responsabilité 1

2. Installation 2

2. 1. Montage 2

2. 2. Câblage 3

2. 3. Mise en service 4

2. 4. Astuces et conseils d’installation 5

3. Utilisation et maintenance 6

3. 1. Montée et descente du volet roulant 6

3. 2. Détection des obstacles 6

3. 3. Protection contre le gel 6

4. Astuces et conseils d’utilisation 7

5. Données techniques 7

L’ilmo 50 WT est un moteur sans réglage : un simple branchement permet son utilisation.

L’ilmo 50 WT apprend ses ﬁns de course automatiquement.

L’ilmo 50 WT se monte indiﬀéremment à droite ou à gauche. Il se commande à partir d’un point de commande

de type inverseur à position ﬁxe ou momentanée.

L’ilmo 50 WT est équipé :

-d’une protection contre les obstacles pour protéger le tablier du volet roulant à la descente.

-d’une protection contre le gel pour protéger le tablier du volet roulant à la montée.

SOMMAIRE

NOTICE ORIGINALE

Cette notice s’applique à toutes les motorisations ilmo 50 WT dont les déclinaisons sont disponibles au

catalogue en vigueur.

1. INFORMATIONS PRÉALABLES

1. 1. DOMAINE D’APPLICATION

La motorisation ilmo 50 est conçue pour motoriser tous types de volets roulants équipés de butées

et de liens rigides.

L’installateur, professionnel de la motorisation et de l’automatisation de l’habitat doit s’assurer que

l’installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de mise

en service comme notamment la norme sur les volets roulant EN13659.

1. 2. RESPONSABILITÉ

Avant d’installer et d’utiliser la motorisation, lire attentivement cette notice. Outre les instructions

décrites dans cette notice, respecter également les consignes détaillées dans le document joint

Consignes de sécurité.

La motorisation doit être installée par un professionnel de la motorisation et de l’automatisation de

l’habitat, conformément aux instructions de Somfy et à la réglementation applicable dans le pays de

mise en service.

Toute utilisation de la motorisation hors du domaine d’application décrit ci-dessus est interdite. Elle

exclurait, comme tout irrespect des instructions ﬁgurant dans cette notice et dans le document joint

Consignes de sécurité, toute responsabilité et garantie de Somfy.

L’installateur doit informer ses clients des conditions d’utilisation et de maintenance de la motorisation

et doit leur transmettre les instructions d’utilisation et de maintenance, ainsi que le document joint

Consignes de sécurité, après l’installation de la motorisation. Toute opération de Service Après-Vente

sur la motorisation nécessite l’intervention d’un professionnel de la motorisation et de l’automatisation

de l’habitat.

Si un doute apparaît lors de l’installation de la motorisation ou pour obtenir des informations

complémentaires, consulter un interlocuteur Somfy ou aller sur le site www.somfy.com.

Avertissement Sécurité! 1Attention! Information

Images non contractuelles

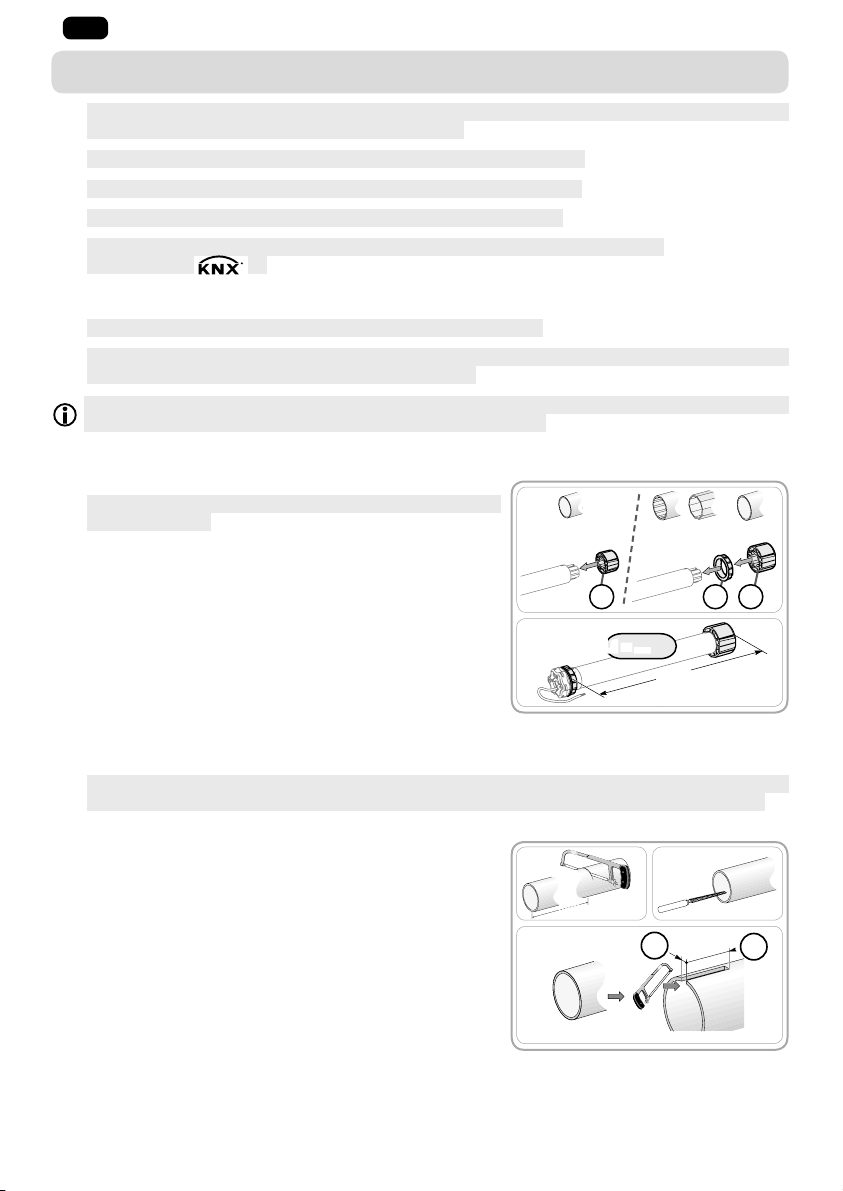

2. INSTALLATION

1Consignes à suivre impérativement par le professionnel de la motorisation et de l’automatisation

de l’habitat réalisant l’installation de la motorisation.

1Ne jamais laisser tomber, choquer, percer, immerger la motorisation.

1Installer un point de commande individuel pour chaque motorisation.

1Ne jamais connecter 2 points de commande sur un même moteur.

1Vériﬁer la compatibilité en cas d’utilisation de ce moteur avec un système bus

(ex: système «

»).

2. 1. MONTAGE

1Contrôler la robustesse du volet roulant et de ses équipements.

1S ’ a s s u r e r q u e l a m o t o r i s a t i o n u t i l i s é e e s t a d a p t é e à l a t a i l l e d u v o l e t r o u l a n t a ﬁ n d e n e p a s r i s q u e r

d’endommager le volet roulant et/ou le produit Somfy.

P o u r o b t e n i r d e s r e n s e i g n e m e n t s s u r l a c o m p a t i b i l i t é d e l a m o t o r i s a t i o n a u v o l e t r o u l a n t e t a u x

accessoires, s’adresser au fabricant de volet roulant ou à Somfy.

2. 1. 1. Préparation de la motorisation

1S ’ a s s u r e r q u e l e d i a m è t r e i n t é r i e u r d u t u b e e s t s u p é r i e u r

ou égal à 47 mm.

1) Monter les accessoires nécessaires à l’intégration de la

motorisation dans le tube d’enroulement :

• Soit uniquement la roue asur la motorisation.

• Soit la couronne bet la roue csur la motorisation.

2) Mesurer la longueur (L1) entre le bord intérieur de la tête de

la motorisation et l’extrémité de la roue.

2. 1. 2. Préparation du tube

1I n s t a l l e r u n m o t e u r i l m o 5 0 W T d a n s u n t u b e d ’ e n r o u l e m e n t d ’ é p a i s s e u r m i n i d e 0 . 5 m m d o n t l a

face interne est lisse : pas de présence de soudure, sertissage, pliage, etc. à l’intérieur du tube.

1) Couper le tube d’enroulement à la longueur désirée en fonction du produit motorisé.

2) Ébavurer le tube d’enroulement et éliminer les copeaux.

3) Pour les tubes d’enroulement lisses, découper une encoche

selon les cotes suivantes :

• d = 4 mm (0.16 in)

• e = 28 mm (1.1 in)

L1 = …

Ø > 47 mm

Ø = 47 mm

1) 2)

Images non contractuelles

2. 1. 3. Assemblage motorisation - tube

1) Glisser le moteur dans le tube d’enroulement.

Pour les tubes d’enroulement lisses à l’intérieur,

positionner l’encoche découpée sur l’ergot de la couronne.

2) La roue doit être bloquée en translation dans le tube

d’enroulement:

• Soit en ﬁxant le tube d’enroulement sur la roue à l’aide de

4 vis parker Ø 5 mm ou 4 rivets pop acier Ø 4,8 mm placés

entre 5 mm et 15 mm de l’extrémité extérieure de la roue,

quel que soit le tube d’enroulement.

1Les vis ou les rivets pop ne doivent pas être ﬁxés sur le

moteur mais uniquement sur la roue.

• Soit par l’utilisation d’un stop roue, pour les tubes non

lisses.

2. 1. 4. Montage de l’ensemble tube - motorisation

1) Monter et ﬁxer l’ensemble tube-motorisation sur le support

embout fet sur le support motorisation g:

1S’assurer que l’ensemble tube-motorisation est verrouillé

sur le support embout. Cette opération permet d’éviter à

l’ensemble tube-motorisation de sortir de la ﬁxation du

support embout lorsque le volet roulant arrive en ﬁn de

course basse.

2) Suivant le type de support, mettre l’anneau d’arrêt hen place.

2. 2. CÂBLAGE

Respecter la Norme NF C 15-100 pour les installations

électriques.

Les câbles traversant une paroi métallique doivent être

protégés et isolés par un manchon ou un fourreau.

Attacher les câbles pour éviter tout contact avec une partie

en mouvement.

Si la motorisation est utilisée en extérieur, et si le câble d’alimentation est de type HO5-VVF alors

installer le câble dans un conduit résistant aux UV, par exemple sous goulotte.

1Laisser le câble d’alimentation de la motorisation accessible : il doit pouvoir être remplacé

facilement.

1Toujours faire une boucle sur le câble d’alimentation pour éviter la pénétration d’eau dans la

motorisation !

-Couper l’alimentation secteur.

-Connecter la motorisation selon les informations du tableau

ci-dessous :

230 V 50 Hz Câble

Neutre (N) Bleu

Phase (L1) Marron

Phase (L2) Noir

Terre ( )Vert-Jaune

S e l o n l e c o u r a n t d e c h a r g e m a x i m a l e d u p o i n t d e c o m m a n d e e t s e l o n l e s t y p e s d e m o t e u r s ,

plusieurs moteurs peuvent être connectés en parallèle à un point de commande.

15 mm

5 mm

20 mm

L ≤50 m

230 V50 Hz

NL1 L2

OFF

Images non contractuelles

Exemple d’un point de commande 3A : Couple en Nm Quantité max. de moteurs

6 5

10 4

20 2

P o u r l ’ i n t é g r a t i o n d u m o t e u r d a n s u n s y s t è m e S o m f y , p a r l ’ i n t e r m é d i a i r e d ’ u n m o t e u r c o n t r ô l e u r

Somfy, les exigences de connexion de la notice du contrôleur doivent être scrupuleusement

respectées.

L e s p o i n t s d e c o m m a n d e a v e c u n r e l a i s « s e m i - c o n d u c t e u r » n e d o i v e n t p a s ê t r e u t i l i s é s .

2. 3. MISE EN SERVICE

1A p r è s a v o i r ﬁ x é l e v o l e t r o u l a n t s u r l e t u b e d ’ e n r o u l e m e n t ,

s’assurer que, lorsque le volet roulant est en position de

ﬁn de course basse, le lien rigide est correctement placé et

que la première lame entre dans les coulisses en position

verticale (force F). Si besoin ajuster le nombre de lames

utilisées pour améliorer la position du lien rigide lorsque

le volet roulant est en ﬁn de course basse.

1T o u j o u r s s e r e p o r t e r a u x a b a q u e s e t a u x p r é c o n i s a t i o n s

de montage du fabricant de liens rigides pour sélectionner

ceux adaptés au volet roulant utilisé.

Utiliser au moins 2 liens rigides pour ﬁxer le volet roulant au tube d’enroulement.

1) Rétablir le courant.

-Appuyer sur le bouton « Montée » du point de commande :

• S i l e v o l e t r o u l a n t m o n t e , l e c â b l a g e e s t c o r r e c t e t l a m i s e

en service terminée.

• S i l e v o l e t r o u l a n t d e s c e n d , p a s s e r à l ’ é t a p e s u i v a n t e .

2) Couper le courant.

-Inverserle ﬁlmarronet leﬁl noirreliésau point decommande.

3) Rétablir le courant.

-Appuyer sur le bouton « Montée » pour contrôler le sens de

rotation.

OFF

Images non contractuelles

2. 4. ASTUCES ET CONSEILS D’INSTALLATION

2. 4. 1. Questions sur l’ilmo 50 WT ?

Problèmes Causes possibles Solutions

Le volet roulant

tourne dans le

mauvais sens.

Le câblage est incorrect. Contrôler le câblage et le modiﬁer si besoin.

Le volet roulant

ne fonctionne

pas.

Le câblage est incorrect. Contrôler le câblage et le modiﬁer si besoin.

La motorisation est au thermique. Attendre que la motorisation refroidisse.

Le point de commande n’est pas

compatible. Contrôler la compatibilité et remplacer le

point de commande si besoin.

Le volet roulant

s’arrête trop tôt. Le volant roulant subit des

frottements lors de ses

déplacements : frottement

au niveau des coulisses, du

coﬀre, interférence entre le tube

d’enroulement et la motorisation,

etc.

Contrôler l’installation du volet roulant et

corriger les éventuels frottements.

Si le problème persiste, remettre la

motorisation en conﬁguration d’origine.

La motorisation a été installée dans

un nouveau volet roulant. Remettre la motorisation en conﬁguration

d’origine, voir chapitre «Retour en

conﬁguration d’origine ».

Le volet roulant

ne s’arrête pas

en ﬁn de course

basse.

Les ﬁxations utilisées ne sont pas

adaptées. Contrôler que le volet roulant est ﬁxé au tube

d’enroulement avec des liens rigides.

Le volet roulant

ne s’arrête pas

en ﬁn de course

haute.

Le système de blocage du volet

roulant en position haute n’est pas

adapté.

Contrôler que le volet roulant est équipé

de butées vissées sur la lame ﬁnale, de

butées ﬁxes ou amovibles intégrées dans les

coulisses ou d’une lame ﬁnale faisant oﬃce

de butée.

2. 4. 2. Retour en conﬁguration d’origine

2. 4. 2. 1. Avec le point de commande relié au volet roulant

Suivre rigoureusement chacune des 4 étapes de la procédure aﬁn de réussir le retour en conﬁguration

d’origine.

1) Mettre le volet roulant à mi-hauteur.

2) Répéter l’étape suivante 3 fois de suite :

• Appuyer sur le bouton « Montée » jusqu’à ce que le volet

roulant bouge. Relâcher immédiatement le bouton.

3) Répéter l’étape suivante 2 fois de suite :

• Appuyer sur le bouton « Descente » jusqu’à ce que le volet

roulant bouge. Relâcher immédiatement le bouton.

4) Appuyer de nouveau sur le bouton « Descente » jusqu’à ce

que le volet roulant eﬀectue 2 mouvements successifs dans

le même sens.

• L a m o t o r i s a t i o n e s t r é i n i t i a l i s é e e n c o n ﬁ g u r a t i o n d ’ o r i g i n e .

2. 4. 2. 2. Avec le câble de réglage pour moteur électronique ﬁlaire

-Appuyer en même temps sur le bouton « Montée » et le

bouton « Descente » du câble de réglage jusqu’à ce que le

volet roulant eﬀectue un premier puis un second va-et-vient.

• L a m o t o r i s a t i o n e s t d e n o u v e a u e n c o n ﬁ g u r a t i o n d ’ o r i g i n e .

1 2

x 3

3 4

x 2

Images non contractuelles

3. UTILISATION ET MAINTENANCE

Cette motorisation ne nécessite pas d’opération de maintenance

3. 1. MONTÉE ET DESCENTE DU VOLET ROULANT

1) Appuyer sur le bouton « Montée » :

• L e v o l e t r o u l a n t m o n t e e t s ’ a r r ê t e e n b u t é e h a u t e s a n s

avoir besoin de faire de réglage.

2) Appuyer sur le bouton « Descente » :

• L e v o l e t r o u l a n t d e s c e n d e t s ’ a r r ê t e e n b u t é e b a s s e s a n s

avoir besoin de faire de réglage.

3. 2. DÉTECTION DES OBSTACLES

La détection automatique des obstacles permet de protéger le

tablier du volet roulant et de dégager les obstacles :

-Si le tablier du volet roulant rencontre un obstacle à la

descente, le volet roulant s’arrête automatiquement :

• Appuyer sur le bouton « Montée » pour débloquer le volet

roulant.

-Si le tablier du volet roulant rencontre un obstacle à la

montée, le volet roulant s’arrête automatiquement.:

• Appuyer sur le bouton « Descente » pour débloquer le

volet roulant.

3. 3. PROTECTION CONTRE LE GEL

La protection contre le gel fonctionne comme la détection des obstacles :

-Si la motorisation détecte une résistance, elle ne se met pas en marche pour protéger le tablier du

volet roulant :

• Le volet roulant reste en position initiale.

L a p r o t e c t i o n a u t o m a t i q u e c o n t r e l e g e l é v i t e u n e n d o m m a g e m e n t d u t a b l i e r l o r s q u e l e g i v r e b l o q u e

la dernière lamelle contre le rebord de fenêtre. Si le tablier est (complètement) gelé dans les

coulisses ou si des lamelles sont bloquées entre elles par du givre, le fonctionnement de la

protection contre le gel peut, en revanche, être limité. Dans ce cas, un endommagement du tablier

n’est pas complètement exclu. Ce type de gel du tablier est très rare. Si cela se produit, attendre le

dégel avant d’utiliser le volet roulant.

1 2

Images non contractuelles

4. ASTUCES ET CONSEILS D’UTILISATION

Questions sur l’ilmo 50 WT ?

Problèmes Causes possibles Solutions

Le volet roulant ne fonctionne

pas. La motorisation est au

thermique. Attendre que la motorisation

refroidisse.

5. DONNÉES TECHNIQUES

Alimentation 230 V 50 Hz

Température d’utilisation - 20 °C à + 60 °C

Indice de protection IP 44

Isolation électrique Classe I

Par la présente, Somfy déclare que la motorisation couverte par ces instructions, marquée pour être alimentée en 230V 50Hz et

utilisée comme indiqué dans ces instructions, est conforme aux exigences essentielles des Directives 2006/42/EC et 2014/30/EU.

Une déclaration de conformité détaillant les normes et les spéciﬁcations utilisées et précisant tous les détails pour l’identiﬁcation

de la motorisation, le nom et l’adresse de la (des) personne(s) autorisée(s) à constituer le dossier technique et habilitée à établir la

déclaration comprenant le lieu et la date d’émission, est disponible à l’adresse Internet www.somfy.com/ce.

Abbildungen nicht bindend.

1. Vorbemerkungen 8

1. 1. Anwendungsbereich 8

1. 2. Ha-ung 8

2. Installation 9

2. 1. Montage 9

2. 2. Verkabelung 10

2. 3. Inbetriebnahme 11

2. 4. Tipps und Empfehlungen für die Installation 12

3. Verwendung und Wartung 13

3. 1. Auf- und Abfahren des Rollladens 13

3. 2. Hinderniserkennung 13

3. 3. Festfrierschutz 13

4. Tipps und Empfehlungen für die Anwendung 14

5. Technische Daten 14

Der Antrieb ilmo 50 WT bedarf keiner Einstellungen: Er ist nach dem Anschließen sofort betriebsbereit.

Die Endlageneinstellungen des ilmo 50 WT erfolgen automatisch.

Der Antrieb ilmo50WT kann sowohl rechts als auch links montiert werden. Er wird mit einem verriegelten Schalter

oder Taster angesteuert.

Der Antrieb ilmo 50 WT verfügt über:

- Eine Hinderniserkennung, die im Falle von Hindernissen Beschädigungen des Rollladenpanzers beim

Herunterfahren verhindert;

- Einen Festfrierschutz, der beim Festfrieren des Rollladens Beschädigungen des Rollladenpanzers beim

Hochfahren verhindert.

INHALT

ORIGINALANLEITUNG

Diese Anleitung gilt für alle Antriebe vom Typ ilmo50WT, deren Ausführungen im aktuellen Katalog zu ﬁnden sind.

1. VORBEMERKUNGEN

1. 1. ANWENDUNGSBEREICH

Der Antrieb ilmo 50 wurde für den Antrieb aller Arten von Rollläden mit Anschlägen und festen

Wellenverbindern entwickelt.

Der Installateur muss Fachmann für Antriebe und Automatisierungstechnik im Wohnungsbau sein und

sicherstellen, dass der Behang nach der Installation den Normen entspricht, die im Installationsland

gelten, namentlich der Rollladennorm EN 13659.

1. 2. HAFTUNG

Lesen Sie bitte diese Installationsanleitung sorgfältig durch, bevor Sie den Antrieb montieren und

in Betrieb nehmen. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten

Hinweise im beiliegenden Dokument Sicherheitshinweise.

Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der

Anweisungen von Somfy und der am Ort der Inbetriebnahme geltenden Vorschri"en vorgenommen

werden.

Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen

Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser sowie aller anderen in dieser

Anleitung und im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum

Ausschluss jeglicher Ha-ung und Gewährleistungsansprüche durch Somfy.

Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des Antriebs

hinzuweisen und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss

der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen

ausschließlich von Fachleuten für Gebäudeautomation ausgeführt werden.

Für Fragen zur Installation des Antriebs und weiterführenden Informationen wenden Sie sich bitte an Ihren

Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.

Sicherheitshinweis! 1Achtung! Information

Andere Handbücher für ilmo2 50 WT

Inhaltsverzeichnis

Sprachen:

Andere SOMFY Gleichstromantrieb Handbücher

SOMFY

SOMFY ilmo 50 WT Bedienungsanleitung

SOMFY

SOMFY sonesse 30 rts Bedienungsanleitung

SOMFY

SOMFY Sunea Screen 40 io Bedienungsanleitung

SOMFY

SOMFY Roll Up Basic 28 Bedienungsanleitung

SOMFY

SOMFY Sonesse 30 DCT Bedienungsanleitung

SOMFY

SOMFY ALTUS 40 RTS Bedienungsanleitung

SOMFY

SOMFY Altus RTS Bedienungsanleitung

SOMFY

SOMFY Sunea 40 Solar io Bedienungsanleitung

SOMFY

SOMFY Roll Up 28 WireFree RTS Bedienungsanleitung

SOMFY

SOMFY Sonesse 28 WireFree RTS Li-ion Bedienungsanleitung

SOMFY

SOMFY LS 40 Bedienungsanleitung

SOMFY

SOMFY Sonesse 50 Bedienungsanleitung

SOMFY

SOMFY Sonesse 28 WF Zigbee Bedienungsanleitung

SOMFY

SOMFY Sonesse ULTRA 30 WF Zigbee Li-ion Bedienungsanleitung

SOMFY

SOMFY Sonesse Ultra 50 Bedienungsanleitung

SOMFY

SOMFY mMotion Plus Bedienungsanleitung

SOMFY

SOMFY MAESTRIA Plus 50 io Bedienungsanleitung

SOMFY

SOMFY S&SO-RS100 io Bedienungsanleitung

SOMFY

SOMFY ILMO 2 40 WT Bedienungsanleitung

SOMFY

SOMFY Pergola io Montageanleitung

SOMFY

SOMFY Sonesse 50 RTS Installationsanleitung

SOMFY

SOMFY Sonesse Ultra 50 RS485 Bedienungsanleitung

SOMFY

SOMFY MAESTRIA+ 50 RTS Bedienungsanleitung

SOMFY

SOMFY SONESSE 30 WF RTS LI-ION Bedienungsanleitung

Beliebte Gleichstromantrieb Handbücher anderer Marken

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Bedienungsanleitung

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Stücklistenhandbuch

Chamberlain Garog

Chamberlain Garog D Series Bedienungsanleitung

Parker

Parker PDS Series Bedienungsanleitung

Festo

Festo DGC G Series Einrichtungshandbuch

Binks

Binks QS-5012-1-CE Bedienungsanleitung

Danfoss

Danfoss VLT 2800 Series Technisches Datenblatt

ABB

ABB ACQ580-01 Series Installationshandbuch

YASKAWA

YASKAWA CANopen SI-S3 Bedienungsanleitung

GE D20A6 Bedienungsanleitung

Unex

Unex MC-D-250-1000-050W-TW Bedienungsanleitung

Geckodrive

Geckodrive G213V Bedienungsanleitung

ABB

ABB RSYC-01 Bedienungsanleitung

Rockwell Automation

Rockwell Automation PowerFlex 700S Betriebsanleitung

WEG

WEG DeviceNet CFW500 Bedienungsanleitung

Siemens

Siemens SINAMICS G Datenblatt

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Betriebsanleitung

Beckhoff

Beckhoff AX8911 Bedienerhandbuch

SOMFY ilmo2 50 WT Bedienungsanleitung

Beliebte Gleichstromantrieb Handbücher anderer Marken
