1. VORBEMERKUNGEN

1.1

BESTIMMUNGSGEMÄSSE VERWENDUNG

Der Antrieb OXIMO40 io wurde für den Antrieb aller Arten von Rollläden entwickelt.

Der Installateur muss ein Fachmann für Gebäudeautomation sein und sicherstellen, dass der

Behang gemäß den im Installationsland geltenden Normen, zum Beispiel EN 13659 zu Rollläden

installiert wird.

Diese Anleitung gilt für alle Oximo 40 io Antriebe, deren verschiedene Versionen im aktuellen Katalog

angeboten werden.

1.2

HAFTUNG

Lesen Sie bitte diese Installationsanleitung sorgfältig durch, bevor Sie den Antrieb montieren und in Betrieb

nehmen. Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im

beiliegenden Dokument Sicherheitshinweise.

Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der

Anweisungen von Somfy und der am Ort der Inbetriebnahme geltenden Vorschriften vorgenommen

werden.

Jede Nutzung des Antriebs zu Zwecken, die über den im vorliegenden Dokument beschriebenen

Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser sowie aller anderen in dieser

Anleitung und im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum

Ausschluss jeglicher Haftung und Gewährleistungsansprüche durch Somfy.

Der Installateur hat seine Kunden auf die Nutzungs- und Wartungsbedingungen des Antriebs hinzuweisen

und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach Abschluss der Installation

des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von

Fachleuten für Gebäudeautomation ausgeführt werden.

Für Fragen zur Installation des Antriebs und weiterführenden Informationen wenden Sie sich bitte an Ihren

Somfy-Ansprechpartner, oder besuchen Sie unsere Website www.somfy.com.

2. INSTALLATION

Die folgenden Anweisungen sind vom Fachmann, der die Installation des Antriebs ausführt,

unbedingt zu beachten.

Lassen Sie den Antrieb niemals fallen, bewahren Sie ihn vor Erschütterungen, bohren Sie ihn

nicht an und tauchen Sie ihn nicht in Flüssigkeiten.

Installieren Sie für jeden Antrieb eine eigene Bedieneinheit.

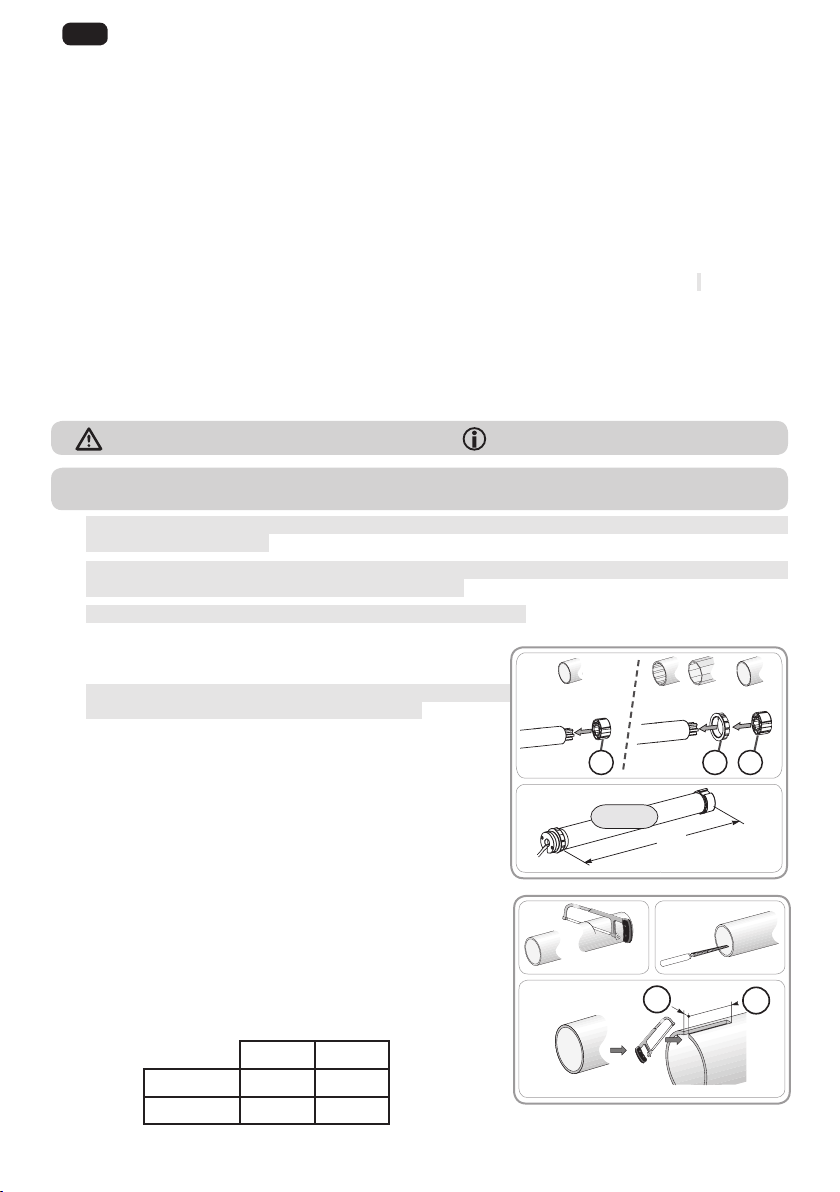

2.1. MONTAGE

2.1.1. Vorbereitung des Antriebs

Achten Sie darauf, dass sich der Innendurchmesser der

Welle auf mindestens 37 mm belaufen muss.

1) Bringen Sie die erforderlichen Zubehörteile zur Montage

des Antriebs an der Welle an:

• Entweder nur den Mitnehmer aam Antrieb.

• Oder den Adapter bund den Mitnehmer cam Antrieb.

2) Messen Sie die Länge (L1) zwischen dem Innenrand des

Antriebskopfes und dem äußersten Ende des Mitnehmers.

2.1.2. Vorbereitung der Welle

3) Schneiden Sie die Welle auf die gewünschte Länge zu.

4) Entgraten Sie die Welle und entfernen Sie die Späne.

5) Versehen Sie die Präzisionsrohre, unter Berücksichtigung

folgender Maße, mit einer Ausklinkung: e

1) 2)



L1 = …

Ø > 37 mm

L1 = …

Ø = 37 mm

d e

Ø 40 x 1 6 mm 8,5 mm

Ø 40 x 1,5 7 mm 8,5 mm



Sicherheitshinweis! Information

Achtung!

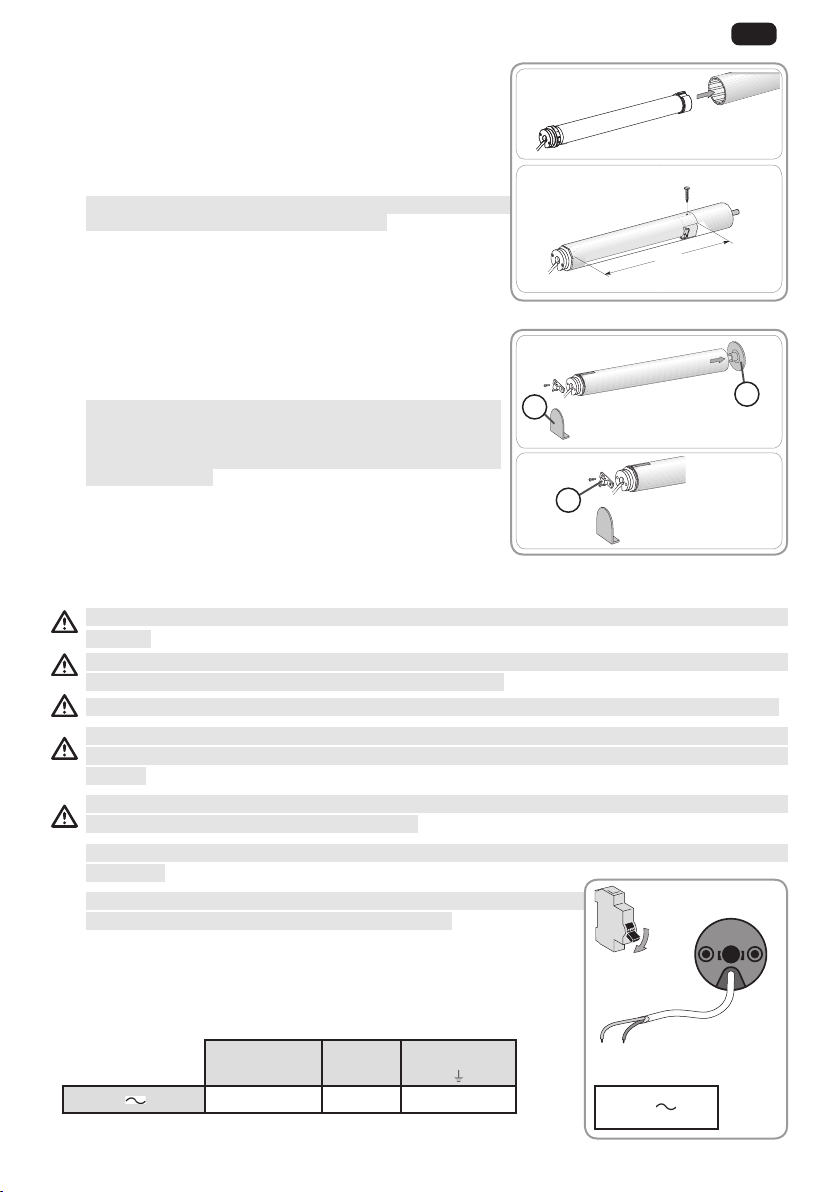

2.1.3. Zusammenbau von Antrieb und Welle

1) Führen Sie den Antrieb in die Welle ein.

Positionieren Sie bei auf der Innenseite glatten Wellen die

Ausklinkung am Führungszapfen des Adapters.

2) Stellen Sie mit selbstschneidenden Schrauben oder Pop

Nieten (abhängig von der Länge (L1)) eine feste Verbindung

zwischen Welle und Antrieb her.

Die Schrauben bzw. Blindnieten dürfen nur am Mitnehmer

angebracht werden, niemals am Antrieb.

2.1.4. Einbau der Wellen-Antriebs-Einheit

1) Bringen Sie die Wellen-Antriebs-Einheit am Gegenlager f

und am Antriebslager gan:

Vergewissern Sie sich, dass die Wellen-Antriebs-Einheit

am Gegenlager verriegelt ist. Damit wird verhindert,

dass sich die Befestigung der Welle mit dem Antrieb

vom Gegenlager löst, wenn der Rollladen seine untere

Endlage erreicht.

2) Bringen Sie, je nach Art des Lagers, den Federring han.



2.2. VERKABELUNG

Dieses Produkt darf nur von einer Elektrofachkraft nach DIN VDE 1000-10 angeschlossen

werden!.

Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer

Hülse oder Ummantelung geschützt und isoliert werden.

Bringen Sie die Kabel so an, dass sie nicht in Kontakt zu beweglichen Teilen geraten können.

Wenn der Antrieb im Freien eingesetzt und mit einem Stromversorgungskabel des Typ H05VVF

angeschlossen wird, muss das Kabel in einem UV-festen Schutzrohr oder Kabelkanal verlegt

werden.

Das Kabel des Oximo 40 io lässt sich nicht abnehmen. Wenn es beschädigt wurde, muss der

Antrieb zum Kundendienst gebracht werden.

Sehen Sie eine Schleife im Netzkabel vor, um das Eindringen von Wasser in den Antrieb zu

vermeiden

Achten Sie darauf, dass das Netzkabel des Antriebs zugänglich

bleibt: Es muss sich einfach austauschen lassen.

- Unterbrechen Sie die Spannungsversorgung.

- Schließen Sie den Antrieb gemäß den Angaben in untenstehender

Tabelle an:



Neutralleiter

(N)

Phase

(L)

Schutzleiter

( )

230 V 50 Hz Blau Braun -



230 V 50 Hz

OFF

2.3. INBETRIEBNAHME

Identizierung der durchzuführenden Schritte

Die Einstellung der Endlagen ist abhängig vom Typ der verwendeten Rollläden:

Für einen Rollladen

mit festen

Wellenverbindern und

mit Anschlägen

Für einen Rollladen

ohne feste

Wellenverbinder und

ohne Anschläge

Für Rollläden ohne feste

Wellenverbinder und mit

Anschlägen oder mit

festen Wellenverbindern

und ohne Anschläge

Keine Einstellung erforderlich:

Die Einstellung der Endlagen erfolgt

automatisch.

Überprüfen Sie die

Widerstandsfähigkeit

des Rollladens und der

Ausrüstungsteile.

Informationen zur Kompatibilität

zwischen Antrieb, Rollladen

und Zubehörteilen erhalten Sie

beim Hersteller des Rollladens

oder bei Somfy.



Die oberen und unteren

Endlagen müssen manuell

eingestellt werden.

Die Endlagen müssen

halbautomatisch eingestellt

werden.

Schritt 1: Speicherung der Bedieneinheit (2.3.1)

Schritt 4: Speicherung der Bedieneinheit (2.3.4)

HANDHABUNG

Schritt 3:

Manuelle Einstellung/

Korrektur der Endlagen

(2.3.3.b)

Schritt 3:

Halbautomatische

Einstellung/Korrektur

der Endlagen (2.3.3.c)

Schritt 2: Prüfen der Drehrichtung (2.3.2)

Schritt 3:

Automatische

Einstellung der

Endlagen (2.3.3.a)

2.3. INBETRIEBNAHME

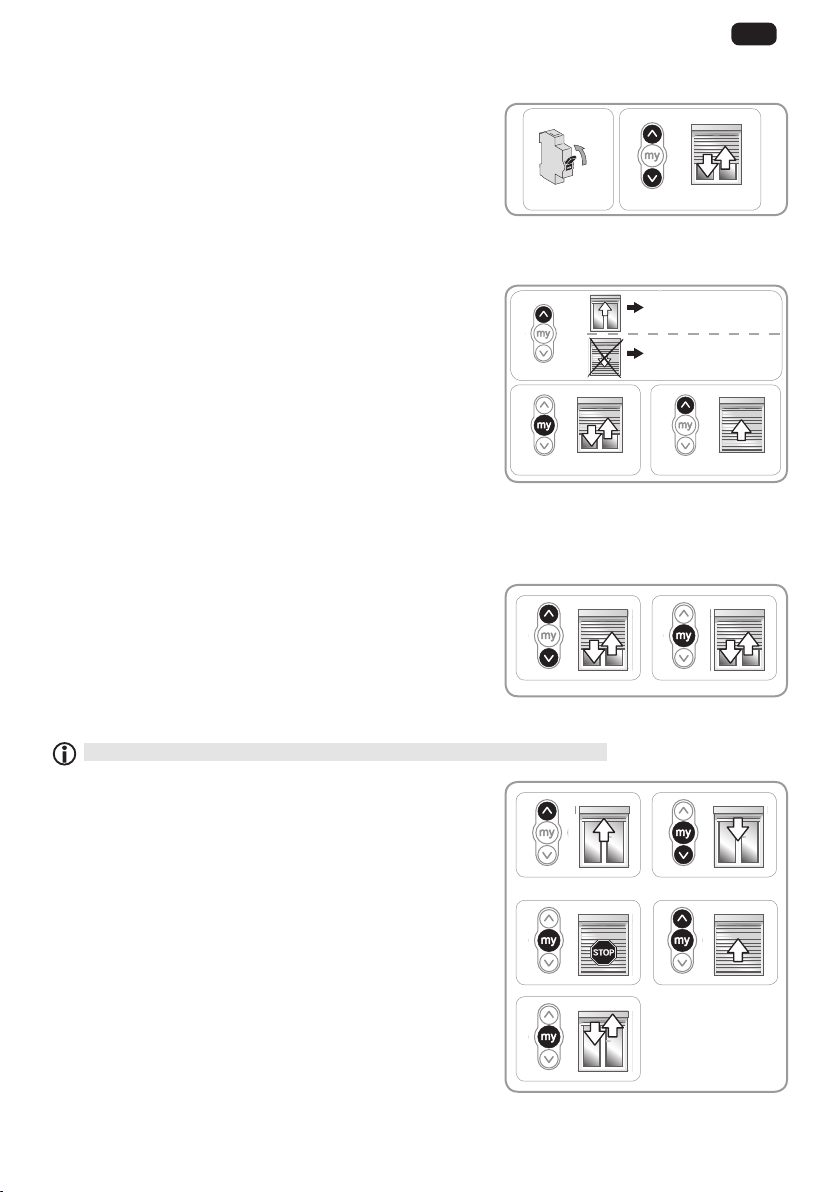

2.3.1. Vorabspeicherung der Bedieneinheit

1) Schalten Sie die Spannungsversorgung ein.

2) Drücken Sie gleichzeitig kurz auf die AUF- und AB-Taste

der Bedieneinheit. Der Rollladen führt eine kurze Auf- und

Abbewegung aus und die Bedieneinheit wird im Antrieb

vorabgespeichert.

Der Antrieb verbleibt über einen Zeitraum von ≈ 10 min im

Programmiermodus.

2.3.2. Prüfen der Drehrichtung

1) Drücken Sie auf die AUF-Taste der Bedieneinheit:

a) Wenn der Rollladen nach oben fährt (a), ist die

Drehrichtung korrekt: Fahren Sie mit dem Kapitel

„Einstellung der Endlagen“ fort.

b) Wenn der Rollladen nach unten fährt (b), ist die

Drehrichtung vertauscht: Nehmen Sie folgende Schritte

vor.

2) Drücken Sie die my-Taste der Bedieneinheit, bis der

Rollladen mit einer kurzen Auf- und Abbewegung bestätigt:

Die Drehrichtung ist geändert.

3) Drücken Sie auf my, bis der Rollladen sich kurz auf und ab bewegt:

2.3.3. Einstellung der Endlagen

Einstellung der Endlagen im automatischen Modus (2.3.3.a)

1) Drücken Sie kurz und gleichzeitig auf die AUF- und AB-

Taste der Bedieneinheit. Der Rollladen führt eine (schnelle)

Auf- und Abbewegung aus:

2) Drücken Sie auf my, bis der Rollladen sich kurz auf und

ab bewegt.

Einstellung der Endlagen im manuellen Modus (2.3.3.b)

Die Endlagen können in beliebiger Reihenfolge bestimmt werden.

1) Drücken Sie die AUF-Taste, um den Rollladen in die

gewünschte obere Endlage zu fahren.

2) Drücken Sie gleichzeitig die beiden Tasten my und AB, bis

der Rollladen sich zu bewegen beginnt.

Die obere Endlage ist damit eingestellt.

3) Drücken Sie die Taste my, wenn der Rollladen die

gewünschte untere Endlage erreicht hat. Führen Sie

gegebenenfalls mit den beiden Tasten AUF und AB eine

Feinabstimmung der Endlage durch.

4) Drücken Sie gleichzeitig die beiden Tasten my und AUF,

bis der Rollladen sich zu bewegen beginnt.

Die untere Endlage ist damit eingestellt. Der Rollladen wird

jetzt hochgefahren und verbleibt dann in der oberen Endlage.

5) Um die beiden Endlagen zu bestätigen, drücken Sie

die my-Taste, bis der Rollladen mit einer kurzen Auf- und

Abbewegung bestätigt:

Die beiden Endlagen sind gespeichert.

1 2

2 3

bWeiter mit dem

nächsten Schritt

Einstellung

der Endlagen

1 2

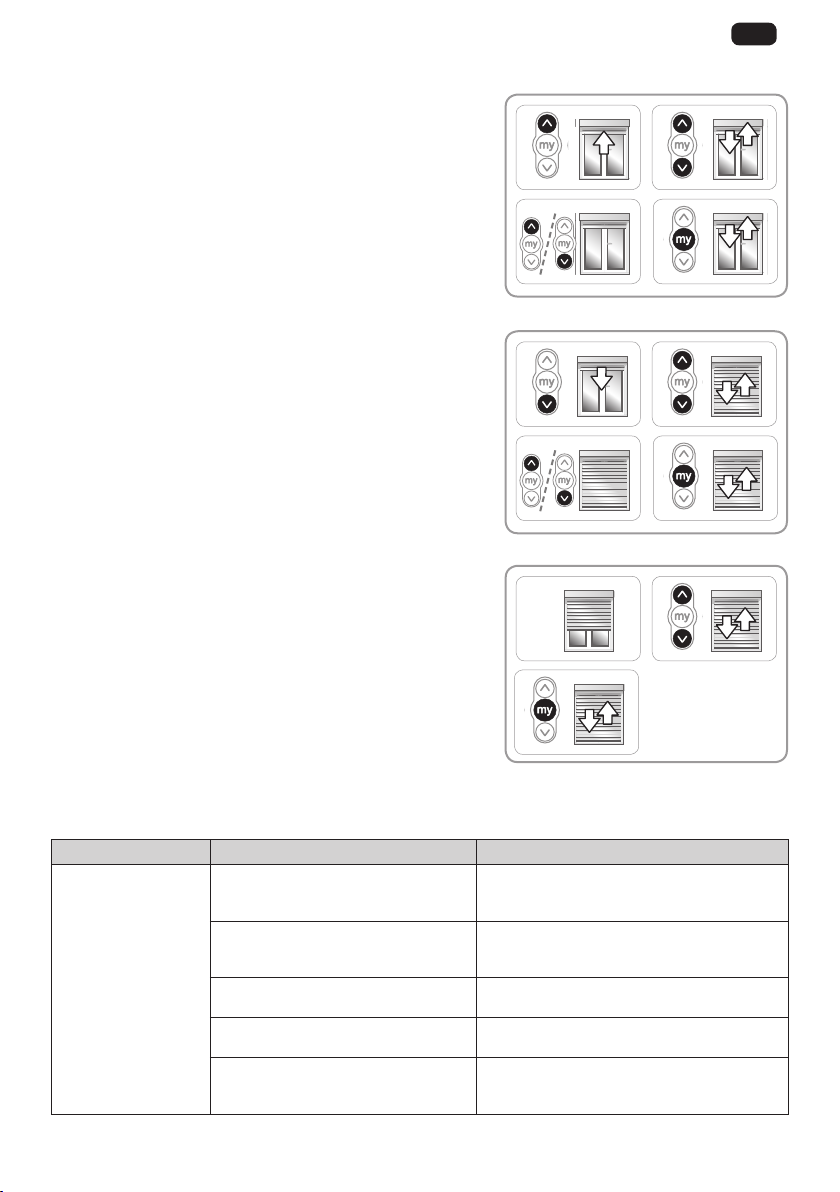

Einstellung der Endlagen im halbautomatischen Modus (2.3.3.c)

Manuelle Einstellung der oberen Endlage und automatische Einstellung der unteren Endlage.

1) Drücken Sie die AB-Taste, um den Rollladen in die

gewünschte untere Endlage zu fahren.

2) Drücken Sie gleichzeitig die Tasten my und AUF und

halten Sie diese gedrückt, bis der Rollladen nach oben zu

fahren beginnt. Die untere Endlage ist jetzt eingestellt.

3) Drücken Sie auf “my”, um den Rollladen anzuhalten.

4) Um die beiden Endlagen zu bestätigen, drücken Sie

die my-Taste, bis der Rollladen mit einer kurzen Auf- und

Abbewegung bestätigt.

Manuelle Einstellung der oberen Endlage und automatische Einstellung der unteren Endlage.

1) Drücken Sie die AUF-Taste, um den Rollladen in die

gewünschte obere Endlage zu fahren.

2) Drücken Sie gleichzeitig die Tasten my und AB und halten

Sie diese gedrückt, bis der Rollladen nach unten zu fahren

beginnt. Die obere Endlage ist jetzt eingestellt.

3) Drücken Sie auf “my”, um den Rollladen anzuhalten.

4) Um die beiden Endlagen zu bestätigen, drücken Sie

die my-Taste, bis der Rollladen mit einer kurzen Auf- und

Abbewegung bestätigt.

2.3.4. Speicherung der Bedieneinheit

Der Antrieb ist im Programmiermodus:

- Drücken Sie kurz auf die PROG-Taste des einzulernenden

RTS-Funksenders:

→Der Rollladen führt eine kurze Auf- und Abbewegung aus:

Der RTS-Funksender ist jetzt am Antrieb eingelernt.

Wenn der Antrieb nicht mehr im Programmiermodus ist, wiederholen Sie bitte den Schritt

2.3.1 vor der Ausführung des Schrittes 2.3.4.

1 2

PROG.

2.3.5. Korrektur der Endlagen (bei manuell eingestellten Endlagen)

Nachstellen der oberen Endlage

1) Drücken Sie die Taste AUF, um den Rollladen in die zu

korrigierende Endlage zu bringen.

2) Drücken Sie gleichzeitig die beiden Tasten AUF und AB,

bis der Rollladen eine kurze Auf- und Abbewegung ausführt.

3) Drücken Sie eine der Tasten AUF oder AB, um den

Rollladen in die gewünschte neue Endlage zu bringen.

4) Um die neue Endlage zu bestätigen, drücken Sie die

my-Taste, bis der Rollladen mit einer kurzen Auf- und

Abbewegung reagiert.

Nachstellen der unteren Endlage

1) Drücken Sie die Taste Ab, um den Rollladen in die zu

korrigierende Endlage zu bringen.

2) Drücken Sie gleichzeitig die beiden Tasten AUF und AB,

bis der Rollladen eine kurze Auf- und Abbewegung ausführt.

3) Drücken Sie eine der Tasten AUF oder AB, um den

Rollladen in die gewünschte neue Endlage zu bringen.

4) Um die neue Endlage zu bestätigen, drücken Sie die

my-Taste, bis der Rollladen mit einer kurzen Auf- und

Abbewegung reagiert.

2.3.6. Ändern der Drehrichtung

1) Fahren Sie den Rollladen auf halbe Höhe.

2) ) Drücken Sie gleichzeitig die beiden Tasten AUF und

AB, bis der Rollladen eine kurze Auf- und Abbewegung

ausführt.

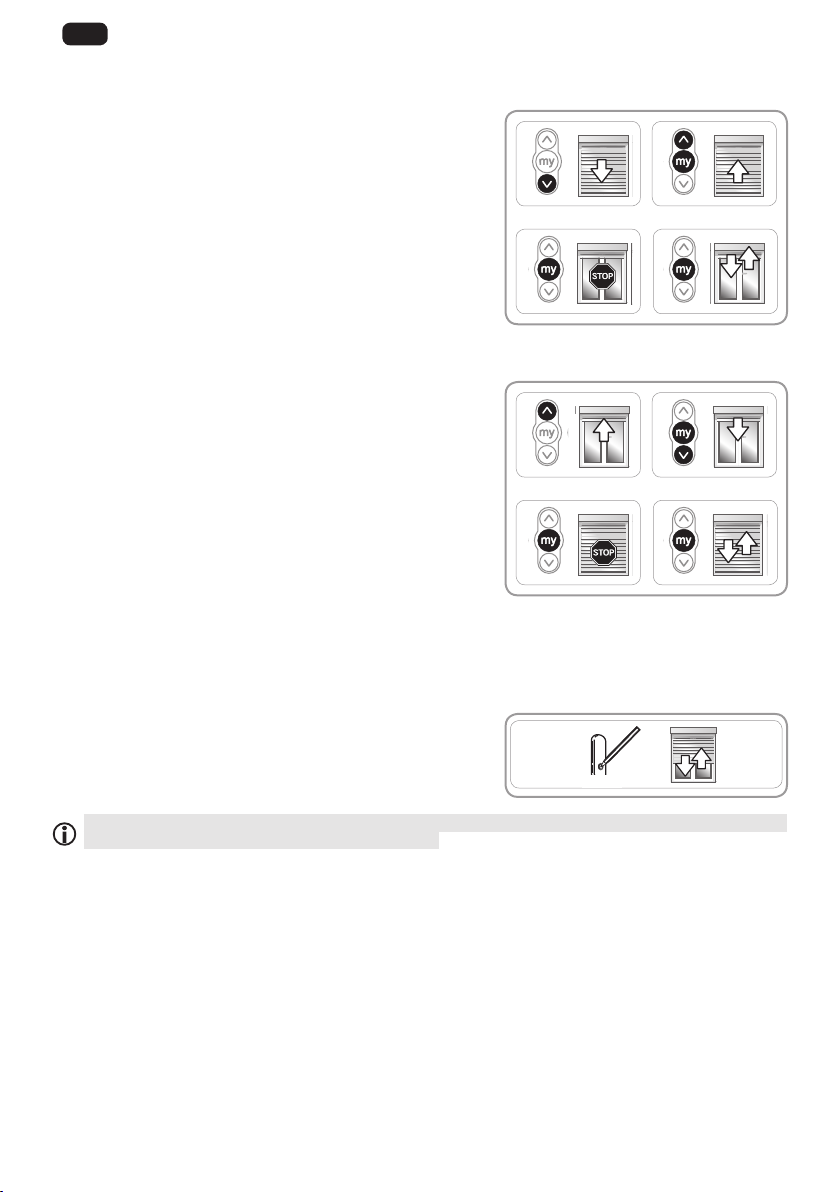

3) Drücken Sie auf die my-Taste, bis sich der Rollladen kurz

auf und ab bewegt:

2.4. TIPPS UND EMPFEHLUNGEN FÜR DIE INSTALLATION

2.4.1. Fragen zum Oximo?

1 2

Fehler Mögliche Ursachen Lösungen

Der angetriebene

Rollladen funktioniert

nicht.

Die Verkabelung ist fehlerhaft. Die Verkabelung überprüfen und ggf.

ändern.

Der Überhitzungsschutz des Antriebs

wurde ausgelöst. Warten, bis der Antrieb abgekühlt ist.

Die Batterie der Bedieneinheit ist

schwach. Überprüfen Sie die Batteriespannung und

tauschen Sie ggf. die Batterie aus.

Die Bedieneinheit ist nicht

kompatibel. Überprüfen Sie die Kompatibilität und

tauschen Sie ggf. die Bedieneinheit aus.

Die verwendete der Bedieneinheit ist

im Antrieb nicht eingelernt.

Verwenden Sie eine eingelernte

Bedieneinheit oder lernen Sie die

Bedieneinheit ein.

2.4.2. Austausch einer verlorenen oder beschädigten Somfy-Bedieneinheit

Führen Sie die doppelte Spannungsunterbrechung nur an dem Antrieb durch, der zurückgesetzt

werden soll.

Durch diese Rücksetzung werden alle lokalen Bedieneinheiten gelöscht. Die Sensoren sowie

die Einstellung der Endlagen und der Lieblingspositionen bleiben dagegen gespeichert.

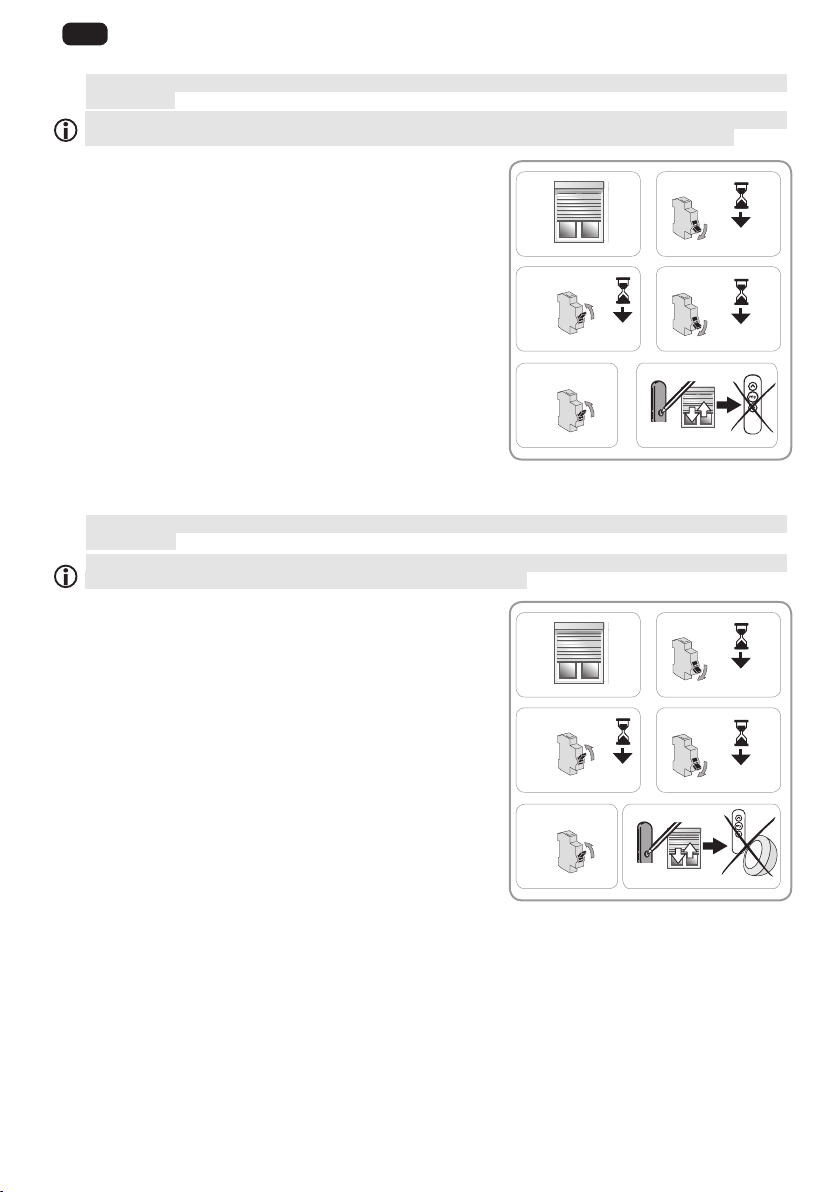

1) Fahren Sie den Rollladen auf halbe Höhe.

2) Unterbrechen Sie die Spannungsversorgung für 2 Sekunden.

3) Schalten Sie die Spannungsversorgung für 5 bis 15

Sekunden wieder ein.

4) Unterbrechen Sie die Spannungsversorgung für 2 Sekunden.

5) Schalten Sie die Spannungsversorgung wieder ein: Der

Rollladen bewegt sich einige Sekunden lang. (Wenn er

sich in seiner oberen oder unteren Endlage bendet, führt

er eine kurze Auf- und Abbewegung aus).

6) Drücken Sie die PROG-Taste der neuen Bedieneinheit,

bis der Rollladen mit einer kurzen Auf- und Abbewegung

bestätigt: Die neue Bedieneinheit ist jetzt eingelernt und

alle anderen Funksender wurden gelöscht.

2.4.3. Rücksetzung auf Werkseinstellung

Führen Sie die doppelte Spannungsunterbrechung nur an dem Antrieb durch, der zurückgesetzt

werden soll.

Bei dieser Rücksetzung werden alle Bedieneinheiten, alle Sensoren und alle Endlageneinstellungen

gelöscht und die Lieblingsposition (my-Position) zurückgesetzt.

1) Fahren Sie den Rollladen auf halbe Höhe.

2) Unterbrechen Sie die Spannungsversorgung für 2 Sekunden.

3) Schalten Sie die Spannungsversorgung für 5 bis 15

Sekunden wieder ein.

4) Unterbrechen Sie die Spannungsversorgung für 2 Sekunden.

5) Schalten Sie die Spannungsversorgung wieder ein: Der

Rollladen bewegt sich einige Sekunden lang. (Wenn er

sich in seiner oberen oder unteren Endlage bendet, führt

er eine kurze Auf- und Abbewegung aus).

6) Halten Sie die PROG-Taste der Somfy-Bedieneinheit für

ca. 7 Sekunden gedrückt, bis der Behang zwei Auf- und

Abbewegungen ausführt:

→Der Antrieb wurde jetzt in seine Werkseinstellung

zurückgesetzt.

- Wiederholen Sie alle Schritte der Inbetriebnahme (siehe

Kapitel Inbetriebnahme).



2 Sek.

OFF

5ON

2 Sek.

OFF

10 Sek.

PROG.

X2 my

2 Sek.

OFF

5ON

2 Sek.

OFF

10 Sek.

PROG.

Andere Handbücher für Oximo 40 io

Inhaltsverzeichnis

Sprachen:

Andere SOMFY Gleichstromantrieb Handbücher

SOMFY

SOMFY Sonesse 28 WF Zigbee Bedienungsanleitung

SOMFY

SOMFY Altus RTS Bedienungsanleitung

SOMFY

SOMFY Sunea 40 Solar io Bedienungsanleitung

SOMFY

SOMFY Roll Up 24 WF RTS Li-ion Bedienungsanleitung

SOMFY

SOMFY Sunea 50 CSI io Bedienungsanleitung

SOMFY

SOMFY Sonesse ULTRA 30 WireFree RTS Li-ion Betriebsanleitung

SOMFY

SOMFY J4 io Montageanleitung

SOMFY

SOMFY Sonesse Ultra 50 Bedienungsanleitung

SOMFY

SOMFY Sunea 40 Solar io Bedienungsanleitung

SOMFY

SOMFY Sonesse 40 Zigbee Bedienungsanleitung

SOMFY

SOMFY ALTUS RS 50 io Bedienungsanleitung

SOMFY

SOMFY Sonesse 30 RS485 Bedienungsanleitung

SOMFY

SOMFY sonesse 30 rts Bedienungsanleitung

SOMFY

SOMFY S&SO-RS100 io Bedienungsanleitung

SOMFY

SOMFY ILMO 2 40 WT Bedienungsanleitung

SOMFY

SOMFY Movelite DCT Bedienungsanleitung

SOMFY

SOMFY Sonesse 50 RTS Bedienungsanleitung

SOMFY

SOMFY ILMO2 50 io Bedienungsanleitung

SOMFY

SOMFY MAESTRIA+ 50 RTS Bedienungsanleitung

SOMFY

SOMFY Sonesse Ultra 50 Bedienungsanleitung

SOMFY

SOMFY OXIMO BASIC WF RTS Bedienungsanleitung

SOMFY

SOMFY Sonesse 30 RS485 Bedienungsanleitung

SOMFY

SOMFY Sonesse Ultra 50 Bedienungsanleitung

SOMFY

SOMFY mMotion Plus Bedienungsanleitung

Beliebte Gleichstromantrieb Handbücher anderer Marken

Vincent Associates

Vincent Associates UNIBLITZ ED12DSS Bedienungsanleitung

EKSMA OPTICS

EKSMA OPTICS DQ-100-4 Stücklistenhandbuch

Chamberlain Garog

Chamberlain Garog D Series Bedienungsanleitung

Parker

Parker PDS Series Bedienungsanleitung

Festo

Festo DGC G Series Einrichtungshandbuch

Binks

Binks QS-5012-1-CE Bedienungsanleitung

Danfoss

Danfoss VLT 2800 Series Technisches Datenblatt

ABB

ABB ACQ580-01 Series Installationshandbuch

YASKAWA

YASKAWA CANopen SI-S3 Bedienungsanleitung

GE D20A6 Bedienungsanleitung

Unex

Unex MC-D-250-1000-050W-TW Bedienungsanleitung

Geckodrive

Geckodrive G213V Bedienungsanleitung

ABB

ABB RSYC-01 Bedienungsanleitung

Rockwell Automation

Rockwell Automation PowerFlex 700S Betriebsanleitung

WEG

WEG DeviceNet CFW500 Bedienungsanleitung

Siemens

Siemens SINAMICS G Datenblatt

Siemens

Siemens SINAMICS SM150 6SL3815-7NP41-0AA1 Betriebsanleitung

Beckhoff

Beckhoff AX8911 Bedienerhandbuch
