Sonoff ZBMINI Bedienungsanleitung

ZigBee Smart Switch

User manual V1.0

· 中文 ------------1 - 4 ·English ------- 5-8

· Español -----13-16

· Français -------- 17-20

· Deutsch --------- 9-12

· Italiano------21-24

· Русский язык-- 25-28

N In L Out S2

L In S1

N In

· Português---29-32

ZBMINI

·FCC Warning------- 33

使用说明

设备安装、故障维修请由专业资质电工操作，以免发生触电危险！设备在正常使用的情

况下不可触碰到。

1. 断电

本设备需连接SONOFF ZigBee网关进行智能操作。

设备支持其他无线协议为ZigBee 3.0的网关，具体以实际产品为准。

2. 接线

N In L Out S2

L In S1

N In

L In

N In

100-240V

确保零火线接入无误。

S1/S2接或不接机械开关两端（不支持自动回弹的机械开关），设备都可以正常使用。

为确保安全，请勿接入零火线等强电。

ON OFF

Shenzhen Sonoff Technologies Co.,Ltd. 中文

eWeLink

3. 下载“易微联”APP

N In L Out S2

L In S1

N In

通电后，设备首次使用，默认进入配对状态，信号指示灯呈“闪烁”状态。

4. 上电

如长时间未进行下一步操作，设备可能退出配对模式，如需再次进入，长按手动开关5秒

直到信号指示灯“闪烁”即可。

L In

N In

5. 添加子设备

ZBB ridg e

已添加设备:0

暂无子设备，请添加

添加

打开eWeLink APP，选择要连接的网关，点击 "添加" 子设备，等待搜索添加设备。

如添加失败，请将设备移近网关后再重新添加。

添加子设备前，请先连接网关。

添加设备

正在连接

请让设备尽量靠近网关

25s

找到设备

1个设备已找到

SONOFF ZigBee网关支持同时连接多个子设备

添加设备

正在连接

请让设备尽量靠近网关

15s

找到设备

3个设备已找到

先将网关通电，设置让所需配对的子设备进入配对状态，然后打开eWeLink APP网关页面，

点击“添加”，等待搜索添加设备。

ZBB ridg e

已添加设备:0

暂无子设备，请添加

添加

Shenzhen Sonoff Technologies Co.,Ltd. 中文

本设备除支持SONOFF ZigBee网关外，还支持以下网关：

Echo Studio

Echo Plus (型号: ZE39KL)

2nd Gen Echo Show (型号: DW84JL)

2nd Gen Echo Plus (型号: L9D29R)

Samsung SmartThings hub

更多APP应用平台及网关推荐

1. 参照网关使用说明书下载相应APP和连接网关。

2. 将设备设置到配对模式.

3. 根据网关对应的APP提示添加设备，添加过程中选择 eWeLink 或 SONOFF 品牌。

如添加失败，请将设备移近网关后再重新添加。

添加说明：

产品参数

产品型号

输入

输出

ZigBee

工作温度

外壳材料

产品规格

ZBMINI

100-240V AC 50/60Hz 10A Max

IEEE 802.15.4 2.4GHz

-10~40℃

42.6x42.6x20mm

100-240V AC 50/60Hz 10A Max

最大负载 10A/2200W

支持平台 Android & iOS

Shenzhen Sonoff Technologies Co.,Ltd. 中文

Amazon Alexa

SmartThings

N In L Out S2

L In S1

N In

ZigBee信号指示灯

电源指示灯

配置按钮/手动开关

产品介绍

设备重量＜1Kg，建议安装高度＜2米。

产品特点

SONOFF智能开关 (ZigBee版) 基于ZigBee无线通讯协议，通过连接ZigBee网关实现远程

控制、设置定时开/关、设备智能场景联动等功能。

远程控制智能定时/延时语音控制智能场景控制

以上功能特点取决于ZigBee网关的功能。

恢复出厂设置

长按配置按钮5秒直到信号指示灯呈“闪烁”状态，再松开，此时设备重置成功，默认进入

配对状态。

设备重新与网关进行配对时，需要将设备恢复为出厂状态。

N In LOut S2

L In S1

N In

Shenzhen Sonoff Technologies Co.,Ltd. 中文

分享功能

1. Power oﬀ

2. Wiring instruction

The device can be operated intelligently via working with the SONOFF ZigBee Bridge.

Th e de vic e ca n work wit h ot her gat ewa ys supp orting ZigBe e 3. 0 wi rel ess

pr oto col . De tai led informat ion is in ac cor dan ce with the ﬁn al prod uct .

Operation instruction

To avoid electric shocks, please consult the dealer or a qualiﬁed professional for help

when installing and repairing! Please do not touch the switch during use.

Make sure the neutral wire and live wire connection is correct.

S1/S2 can connect with the rocker light switch (the self-return rocker light switch is not

supported) or doesn't connect. To ensure safety, do not connect the neutral wire and live

wire to it.

Shenzhen Sonoff Technologies Co.,Ltd.

ON OFF

N In L Out S2

L In S1

N In

L In

N In

100-240V

3. Download APP

eWeLink

4. Power on

After powering on, the device will enter the pairing mode during the ﬁrst use and the

LED signal indicator ﬂashes.

The device will exit the pairing mode if no next operation for a long time. If enter again,

please long press the manual switch for 5s until the LED signal indicator ﬂashes and

release.

N In L Out S2

L In S1

N In

L In

N In

5. Add sub-devices

Connect the Bridge before adding the sub-device.

Access eWeLink APP, select the Bridge that you want to connect, and tap “Add” to add

a sub-device, and be patient until pairing completes.

If the addition failed, move the sub-device closer to the Bridge and try again.

Connecting

Kee p the device clo se

eno ugh to t he hub.

35s

Add Devic e

Loo king f or dev ice

1 devices Found

ZBB ridg e

Add ed:0

No child dev ice,p lease add.

Add

SONOFF ZigBee Bridge supports connecting

multiple sub-devices at the same time.

Connecting

Kee p the device clo se

eno ugh to t he hub.

25s

Add Devic e

Loo king f or dev ice

3 devices Found

ZBB ridg e

Add ed:0

No ch ild de vice, pleas e add.

Add

Power the Bridge on, set the sub-device to the pairing mode. Then access the Bridge

page in the eWeLink APP to tap “Add”, and be patient until the pairing completes.

Shenzhen Sonoff Technologies Co.,Ltd.

This device supports the following gateways besides SONOFF ZigBee：

Echo Studio

Echo Plus (model: ZE39KL)

2nd Gen Echo Show (model: DW84JL)

2nd Gen Echo Plus (model: L9D29R)

Samsung SmartThings hub

More APP application platforms and gateway

recommendations

Gateway adding instruction:

1. Refer to the gateway user manual to download the matched APP and get it paired.

2. Set ZBMINI to the pairing mode.

3. Add ZBMINI according to the prompt of APP. You should select eWeLink or SONOFF

when adding.

If the addition failed, move the sub-device closer to the Bridge and try again.

Specifications

ZigBee

ZBMINI

100-240V AC 50/60Hz 10A Max

IEEE 802.15.4 2.4GHz

-10~40℃

42.6x42.6x20mm

100-240V AC 50/60Hz 10A Max

Model

Input

Output

Material

Dimension

Working temperature

Operating systems Android & iOS

Shenzhen Sonoff Technologies Co.,Ltd.

Amazon Alexa

SmartThings

N In L Out S2

L In S 1

N In

Product Introduction

Pairing button/Manual switch

LED signal indicator(Green)

On/Oﬀ LED indicator(red)

The device weight is less than 1 kg.

The installation height of less than 2 m is recommended.

SONOFF ZigBee smart devices based on ZigBee wireless communication protocol allow

you to remotely turn on/oﬀ, schedule on/oﬀ connected devices, and set smart scenes, etc.

Features

Above functions are determined by ZigBee Hub.

Remote Control Single/Countdown

Timing Voice Control Smart Scene Share Control

Factory Reset

Long press the conﬁguration button for 5s until the LED signal indicator ﬂashes and

release, then the reset is successful. The device enters pairing mode.

If pair the device with hub again, please reset the device to factory default.

N In LOut S2

L In S 1

N In

Shenzhen Sonoff Technologies Co.,Ltd.

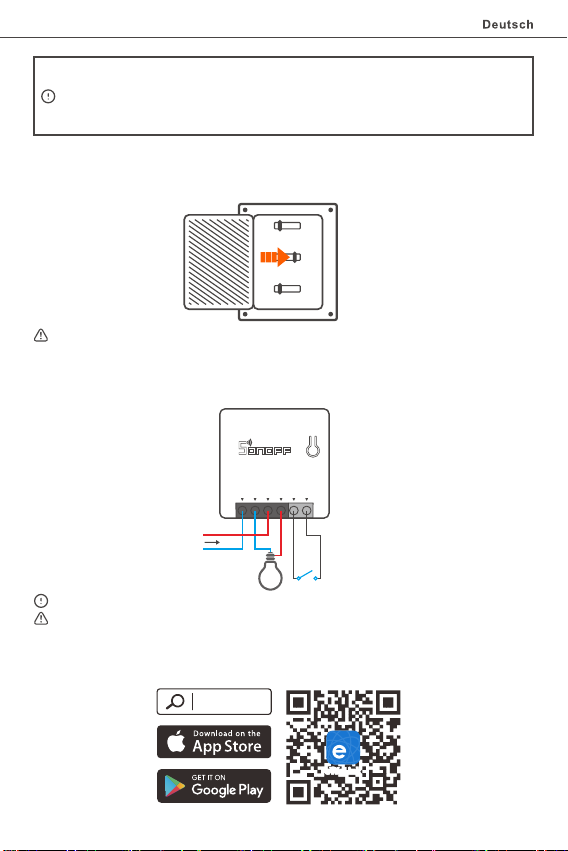

1. Ausschalten

2. Verkabelungsanleitung

Das Gerät kann intelligent betrieben werden, indem man mit dem SONOFF ZigBee

Gateway arbeitet.

Das Gerät kann mit anderen Gateways zusammenarbeiten, die das drahtlose

ZigBee 3.0-Protokoll unterstützen. Detaillierte Informationen sind in

Übereinstimmung mit dem Endprodukt.

Betriebsanweisung

Wenden Sie sich bitte an den Händler oder einen qualiﬁzierten Fachmann, um Hilfe

bei der Installation und Reparatur zu erhalten und um Stromschläge zu vermeiden!

Bitte berühren Sie den Schalter nicht während des Betriebs nicht.

Vergewissern Sie sich, dass derA nschluss von Neutralleiter und stromführender Phase korrekt sind.

S1/S2 kann mit dem Wippenlichtschalter verbunden werden (der sich selbst zurücksetzende

Wippenlichtschalter wird nicht unterstützt), muss aber nicht damit verbunden werden. Schließen

Sie aus Sicherheitsgründen keine stromführende Phaseund keinen Neutralleiter daran an.

Shenzhen Sonoff Technologies Co.,Ltd.

ON OFF

N In L Out S2

L In S1

N In

L In

N In

100-240V

eWeLink

3. APP herunterladen
