Sony BSS-100 Bedienungsanleitung

SMS STANDARD PACKAGE

BSS-100

Serial No. 10001 and Higher

1st Edition (Revised 2)

INSTALLATION MANUAL Japanese/English

電気製品は、安全のための注意事項を守らないと、火災

や人身事故になることがあり、危険です。

このインストレーションマニュアルには、事故を防ぐための重要な注意事項

と製品の取り扱いかたを示してあります。このインストレーションマニュア

ルをよくお読みのうえ、製品を安全にお使いください。お読みになったあと

は、いつでも見られるところに必ず保管してください。

警告

2(J)

ソニー製品は安全に十分に配慮して設計されています。しかし、電気製品は

まちがった使い方をすると、火災や感電などにより死亡や大けがなど人身事

故につながることがあり、危険です。

事故を防ぐために次のことを必ずお守りください。

インストール前のご注意

この製品をQL-50以外のQuarterLシリーズまたは他社製PC (パーソナルコ

ンピューター) にインストールする際には、PC の種類によっては基板ス

ロットの物理的な制約およびPC側の電源部の容量不足に起因する発熱・発

火の可能性により、インストールできないものもありますので、事前にソ

ニーのサービス担当者または営業担当者にお問い合わせください。

安全のための注意事項を守る

4 (J) ページの注意事項をよくお読みください。

故障したら使用を中止する

ソニーのサービス担当者または営業担当者にご連絡ください。

万一、異常が起きたら

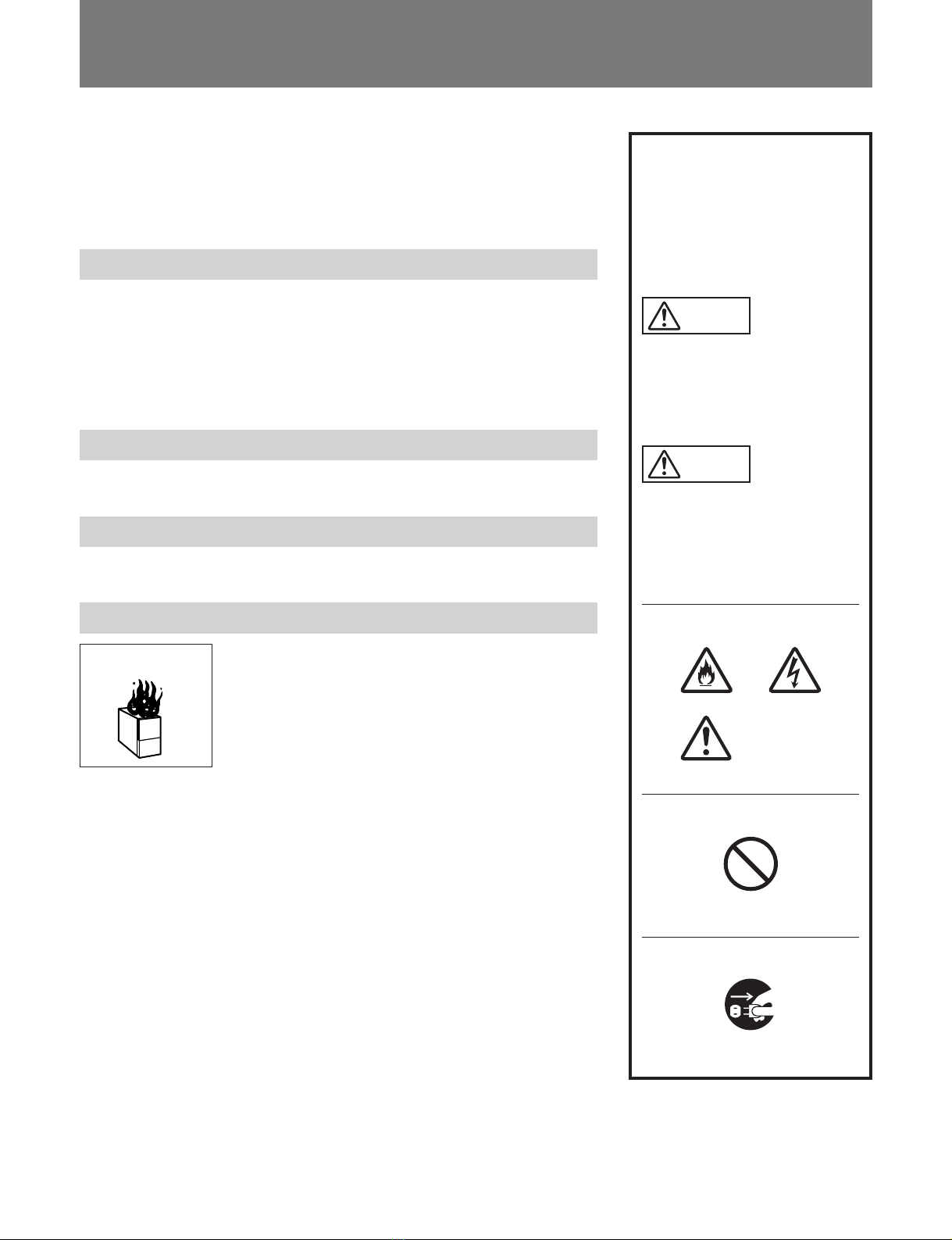

安全のために

警告表示の意味

このインストレーションマニュ

アルおよび製品では、次のよう

な表示をしています。表示の内

容をよく理解してから本文をお

読みください。

警告

この表示の注意事項を守らない

と、火災や感電などにより死亡

や大けがなど人身事故につなが

ることがあります。

注意

この表示の注意事項を守らない

と、感電やその他の事故により

けがをしたり周辺の物品に損害

を与えたりすることがあります。

注意を促す記号

行為を禁止する記号

行為を指示する記号

すぐに電源を切り、消火する。

火災感電

注意

禁止

プラグをコン

セントから抜く

炎が出たら

3(J)

警告 ......................................................................................................................4 (J)

注意 ......................................................................................................................4 (J)

概要 ...........................................................................................................................5 (J)

準備 ...........................................................................................................................6 (J)

必要なソフトウェア..........................................................................................6 (J)

PCの機種選定に際して....................................................................................6 (J)

基板をインストールする前に..........................................................................6 (J)

DIPスイッチの設定 ..........................................................................................7 (J)

基板のインストール.................................................................................................8 (J)

各部の名称と働き ................................................................................................. 10 (J)

仕様 ........................................................................................................................ 10 (J)

日

本

語

・Microsoft、WindowsNT、SQLServer は、米国 MicrosoftCorporation の

登録商標または商標です。

・IBM は米国 InternationalBusinessMachines,Inc.の登録商標です。

・Pentium は、米国 IntelCorporation の登録商標です。

・その他、記載されているすべての会社名、製品名は一般に各社の登録商標

または商標です。

権利者の許諾を得ることなく、このソフトウェアおよび取扱説明書の内容の

全部または一部を複写すること、およびこのソフトウェアを賃貸に使用する

ことは、著作権法上禁止されております。

ソフトウェアを使用したことによるお客様の損害、または第三者からのいか

なる請求についても、当社は一切その責任を負い兼ねます。

万一、製造上の原因による不良がありましたらお取り替えいたします。それ

以外の責はご容赦ください。

このソフトウェアは、指定された装置および目的以外には使用できません。

このソフトウェアの仕様は、改良のため予告なく変更することがあります

が、ご了承ください。

この装置は､情報処理装置等電波障害自主規制協議会（VCCI）の基準に

基づく第一種情報技術装置です。この装置を家庭環境で使用すると電波妨

害を引き起こすことがあります。この場合には使用者が適切な対策を講ず

るよう要求されることがあります。

4(J)

基板を改造しない

基板を改造すると火災の原因となります。

調整や設定および点検を行う必要がある場合は、ソニーのサービス担当者ま

たは営業担当者にご依頼ください。

基板をPCにインストールするときは、PCの電源プラグをコ

ンセントから抜く

電源プラグをコンセントに接続したまま基板のインストールを行うと、感電

の原因となります。

下記の注意を守らないと、

火災や感電により死亡や大けがにつながることがあります。

感電火災

警告

プラグをコン

セントから抜く

禁止

基板をPCにインストールするときは、PC内部の鋭利な部品

でけがをしないように注意する

PC内部に不用意に手を入れると、鋭利な部品に指などを引っかけて思わぬ

けがをすることがあります。

下記の注意を守らないと、

けがをしたり周辺の物品に損害を与えることがあります。

注意

5 (J)

概要

BSS-100は本インストレーションマニュアルおよび、以下の構成品に

よって構成されています。これらはいずれもホストコンピューター

(以下、PCと称します) にインストールし、IDC(IntelligentDevice

Controller)とアプリケーションシステムとのインターフェースや、

ファイル情報の管理などに使用します。

•IDCインターフェースボード

IDCと通信するための基板です。

•IDC接続用端子

IDCインターフェースボードとIDCを接続するために使用します。

•オペレーティングプログラムディスク

SMS(ServerManagementSystem) 制御用ソフトウェアが入って

います。

本マニュアルでは、これらの基板や端子のインストールのしかたを

説明します。

なお、本マニュアルの説明は、ホストコンピューターとしてソニー

QL-50を使用しているという想定に基づいています。

6 (J)

必要なソフトウェア

BSS-100をインストールするには以下のソフトウェアが必要です。

•MicrosoftWindowsNTServer3.51または4.0 (日本語版)

•MicrosoftSQLServer6.5 (日本語版)

または

•MicrosoftWindowsNTServer3.51または4.0 (英語版)

•MicrosoftSQLServer6.5 (英語版)

PCの機種選定に際して

BSS-100をご使用になるには、フルサイズのATバスの基板 (IDC

インターフェースボード)とハーフサイズのATバスの基板 (IDC接

続用端子付き基板) をPCにインストールします。PCとしてソニー

QL-50以外のIBMPC互換機をご使用になる場合、これらの基板

をPCにインストールできないことがあります。PCの機種選定に際し

ては、次表の条件をご考慮ください。

PC選定のための項目別条件

準備

基板をインストールする前に

PCのIDCインターフェースボード用のI/Oアドレスおよび割り込み

チャンネルを使用可能にします。

PCがソニーQL-50、IDCインターフェースボード用のI/Oアドレスが

150h、割り込みチャンネルが5 (いずれも出荷時の設定) の場合、

以下のように設定します。

1BIOSUtilityを起動する。

2PCIシステムの設定をAutoにする。

3ISA (非 PnPタイプ) カードの設定で、IRQ5とI/Oポートの

150〜15Fを、それぞれYESに設定する。

◆ PCがソニーQL-50以外の場合は、PCまたはPCに実装されている

拡張基板に付属の説明書を参照して設定してください。

4WindowsNTをインストールする。

5WindowsNTを起動して、WindowsNT診断プログラム

winmsd.exeにより、I/Oアドレス150hと割り込みチャンネル5

が使用可能であることを確認する。

出荷時設定I/Oアドレス、割り込みチャンネルを使用可能状

態にできない場合は

何らかの理由により、出荷時設定のI/Oアドレスと割り込みチャン

ネルを使用可能状態にできない場合は、別のI/Oアドレスと割り込

みチャンネルを指定してください。

I/OアドレスはDIPスイッチにより変更します。割り込みアドレスを

変更するには、ソフトウェアインストール時にレジストリの指定を変更

します。

これらの設定の変更に際しては、次表および次項「DIPスイッチの

設定」を参照してください。

基板別I/Oアドレス、割り込みチャンネル設定情報

ご注意

出荷時設定を変更したI/Oアドレス、出荷時設定を変更して新た

に設定したい割り込みチャンネルは、メモしておいてください。ソフ

トウェアをインストールするときに必要になります。

項目

CPU

メモリー

ハードディスクドライブ

EthernetI/F

空きATバススロット

IDCインターフェースボー

ド用空きI/Oアドレス

推奨条件

ソニーQL-50

IntelPentium

90以上

64Mバイト

―

150h

必要 (最低)条件

IBMPC互換機

IntelPentium

32Mバイト

1Gバイト

WindowsNT3.51でサ

ポートされていること

フルサイズ×1、ハーフサ

イズ× 1

150h、200h、300hのいず

れかの16バイト

IDCインターフェースボー

ド用空き割り込みチャン

ネル

3、5、11、15のいずれか 5

その他モニター、キーボード、マ

ウスなどは、Windows

NTの操作に使用できる

ものであること。

―

基板名称設定項目設定方法設定範囲出荷時設定

IDCインター

フェースボー

ド

I/Oアドレス

(16バイト) DIPスイッチ

(SW1) 150h、200h、

300h 150h

割り込み

チャンネルレジストリ指

定3、5、11、15 5

7 (J)

DIPスイッチの設定

IDCインターフェースボード上のDIPスイッチSW1により、それぞれ

のボード用のI/Oアドレスを設定します。

◆各DIPスイッチの位置については、「基板のインストール」(8 (J) ページ)

をご覧ください。

SW1の設定

SW1によるIDCインターフェースボード用I/Oアドレスの設定

スイッチNo. 機能出荷時設定備考

1 I/Oアドレス設定 ON 次表参照。

2 I/Oアドレス設定 OFF

3〜8 使用しません。 OFF OFFにして

おきます。

SW1のスイッチ

No.1の設定 SW1のスイッチ

No.2の設定 I/Oアドレス

ON ON ―

ON OFF 150h

OFF ON 200h

OFF OFF 300h

8 (J)

基板のインストール

基板を改造しない

基板を改造すると火災の原因となります。

調整や設定および点検を行う必要がある場合は、ソニーのサービス担当者または営業担当

者にご依頼ください。

基板をPCにインストールするときは、PCの電源プラグをコンセントから抜く

電源プラグをコンセントに接続したまま基板のインストールを行うと、感電の原因となります。

基板をPCにインストールするときは、PC内部の鋭利な部品でけがをしないよう

に注意する

PC内部に不用意に手を入れると、鋭利な部品に指などを引っかけて思わぬけがをするこ

とがあります。

警告

注意

1PCの電源を切った後、左右のカバー

ロックを指で手前に引いたまま、カ

バーを引き出す。

ここでは、PCとしてソニーQL-50を使用する場合を例として、基板

のインストールのしかたを説明します。

他のPCをお使いの場合は、以下の手順を参考にして基板をインス

トールしてください。

ご注意

基板のインストールに際しては、PC内部の配線を無用に引いたり、

押したりしないようにしてください。

PC カバーカバーロック

禁止

プラグをコン

セントから抜く

注意

9 (J)

12345678

ON RLCO A D F 0 8

2IDCインターフェースボード上のジャン

クションポストおよびDIPスイッチSW1

が右図のように設定されていることを

確認する。

ご注意

•IDCインターフェースボード上の出荷

時設定I/Oアドレスを変更した場合

は、SW1のスイッチ1と2の設定は右

図と異なります。

•IDCインターフェースボードに貼付し

てある予備ネジは、はがさないでく

ださい。保守や修理の際に止めネジ

が破損したり紛失したりした場合に

必要になります。

3IDC接続用20ピン端子を、IDCイン

ターフェースボードのCN1端子に接続

する。

(IDC接続用20ピン端子は、必ず右

のイラストと同じ向きにしてください。)

4IDCインターフェースボードを下から2

番目のスロットに、また、IDC接続用

D-sub9ピン端子2個 (プレート付き)

を下から3番目のスロットに挿入して、

いずれもネジ止めする。

IDCインターフェース

ボード

ジャンクションポスト

DIPスイッチSW1

(出荷時設定の場合)

CN1端子

IDC接続用

20ピン端子

IDC接続用D-sub 9ピン端子

止めネジ IDCインターフェースボード

SLOT2

SLOT6

SLOT5

10 (J)

各部の名称と働き

IDC端子 (D-sub 9ピン×２)

RS-422A対応の出力端子です。IDC

(IntelligentDeviceController) に接続

します。

環境条件

動作温度：10℃〜35℃

動作湿度：30〜70% (ただし、結露のないこと)

保存温度：0℃〜60℃

保存湿度：20〜90% (ただし、結露のないこと)

寸法

(最大突起部含む。ケーブル含まず。)

電源

バス形式およびサイズ

IDCインターフェースボード：ATバスフルサイズ

IDC接続用端子：ATバスハーフサイズ

仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

仕様

IDC接続用端子 IDCインターフェースボード

幅約118mm 約354mm

奥行き約121mm 約126mm

高さ約23mm 約23mm

IDC接続用端子 IDCインターフェースボード

電圧 − 5＋0.25V

電流 − 標準1.8A
