Sony VPL-CS20 Service-Handbuch

2-636-543-01 (2)

Data Projector

簡易説明書 

Quick Reference Manual _____________________

Guide de référence rapide ____________________

Manual de referencia rápida ___________________

Kurzreferenz _______________________________

Guida rapida all’uso _________________________

_____________________________

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、

火災や人身事故になることがあります。

この簡易説明書と別冊の「安全のために」および付属の CD-ROM

に入っている取扱説明書をよくお読みのうえ、製品を安全にお使い

ください。お読みになったあとは、いつでも見られるところに必ず

保管してください。

VPL-CX20

VPL-CS20

2この説明書について/CD-ROM 取扱説明書の見かた

この説明書について

この説明書では、本機を接続してから

映すまでの簡単な操作方法を説明して

います。

また使用上のご注意やメンテナンスの

際に必要な情報が記載されています。

操作方法について詳しくは、付属の

CD-ROM に収録されている取扱説明書

をご覧ください。また本機を取り扱う

際に事故を防ぐための重要な安全のた

めの注意事項は、別冊の「安全のため

に」をご覧ください。

CD-ROM 取扱説明

書の見かた

付属の CD-ROM には、ReadMe および

取扱説明書が収録されています（日本

語、英語、フランス語、スペイン語、

ドイツ語、イタリア語、中国語）。まず

最初に ReadMe をご覧ください。

準備

付属の CD-ROM に収録されている取扱

説明書を読むためには、Adobe

AcrobatReader5.0 以降が必要です。

AdobeAcrobatReaderがインストール

されていない場合は、アドビシステム

ズ社のホームページからダウンロード

してください。（無料）

取扱説明書を読むには

付属の CD-ROM を、コンピューターの

CD-ROM ドライブにセットしてくださ

い。しばらくすると、CD-ROM が自動

的に起動します。読みたい取扱説明書

を選んでください。取扱説明書のファ

イルは、CD-ROM の中に収録されてい

ます。

お使いのコンピューターによっては、

CD-ROM が自動的に起動しない場合が

あります。

以下の手順で、取扱説明書のファイル

を直接開いてください。

（Windows の場合）

A「マイコンピュータ」を開く。

B「CD-ROM」のアイコンを右クリッ

クして「エクスプローラ」を選ぶ。

Cウィンドウの中で「index.htm」

ファイルをダブルクリックして読み

たい取扱説明書を選ぶ。

（Macintosh の場合）

Aデスクトップの「CD-ROM」アイコ

ンをダブルクリックする。

B「index.htm」ファイルをダブルク

リックして読みたい取扱説明書を選

ぶ。

index.htm ファイルが開かない場合は、

「OperatingInstructions」フォルダから

読みたい取扱説明書を選んでダブルク

リックしてください。

商標について

･ Windows は、米国 Microsoft

Corporation の米国及びその他の国に

おける登録商標です。

･ Macintosh は AppleComputerInc. の

米国及びその他の国における登録商

標です。

･ Adobe および Acrobat は、Adobe

SystemsIncorporated（アドビシステ

ムズ社）の米国及び各国での登録商

標です。

ご注意

使用上のご注意

吸気・排気口をふさがないでください。吸気・排気口をふさぐと内部に熱がこも

り、火災や故障の原因となることがあります。以下イラストにて吸気・排気口の位

置をご確認ください。

その他注意事項については、別冊の「安全のために」をよくお読みください。

吸気・排気口についてのご注意

a排気口

bリモコン受光部

c吸気口

dインジケーター

日

本

語

4画像を映す

画像を映す

接続するときは

･各機器の電源は切った状態で接続してください。

･接続ケーブルは、それぞれの端子にあった形状の正しい物を選んでください。

･プラグはしっかり差し込んでください。抜くときは、必ずプラグを持って抜いて

ください。

接続する機器の取扱説明書もあわせてご覧ください。

接続する前に

オーディオ／ビデオと接続する場合､端子はカバーの中にあります。カバーを開け

て接続してください。

コンピューターとの接続

接続する

INPUT

TILT

ZOOM–+

FOCUS–+

FOCUS

AUTO

ENTER

PUSH MENU

INPUT A

AC IN

VIDEO

AUDI O

POWER

SAVING

TEMP/

FAN

LAMP/

COVER

押す

INPUT

TILT

ZOOM–+

FOCUS–+

FOCUS

AUTO

ENTER

PUSH MENU

INPUT A

AC IN

VIDEO

AUDI O

POWER

SAVING

TEMP/

FAN

LAMP/

COVER

映像信号入力

HDD-sub15 ピンケーブル（付属）

A/V 接続アダプター

（付属）

音声（ステレオオーディオケーブル

（別売り））抵抗無しのケーブルをお

使いください。

＊

＊プロジェクターのスピーカーから音を出す場合のみ接続します。

画像を映す

ビデオ・DVD 機器との接続

INPUT

TILT

ZOOM–+

FOCUS–+

FOCUS

AUTO

ENTER

PUSH MENU

INPUT A

AC IN

VIDEO

AUDI O

POWER

SAVING

TEMP/

FAN

LAMP/

COVER

以下の 3 通りの方法があります。

aコンポジットビデオ（ピンジャック）ケーブル（別売り）

bSビデオ（MiniDIN4 ピン）ケーブル（別売り）

cコンポーネント（D-sub15- ピンyピンジャック×3）ケーブル（別売り）

A/V 接続アダプター

（付属）

音声（ステレオオーディ

オケーブル（別売り））

抵抗無しのケーブルを

お使いください。

＊

＊プロジェクターのスピーカーから音を出す場合

のみ接続します。

6画像を映す

各機器の接続をする前に電源コードをコンセントに差し込んでください。

aI/1（オン / スタンバイ）キーを押す。

b接続している機器の電源を入れる。

cINPUT キーを押して、映したい画像を選ぶ。

dコンピューターの接続時には映像信号の出力先を切り換える。

映す

ENU AC IN

COVER

FxF7

Power

On/Stand by

INPUT 入力 A

ビデオ

S ビデオ

または

画像を映す

a画像の位置を調整する。

b画像の大きさを調整する。

c必要に応じて画像のフォーカスを調整する。

aI/1( オン / スタンバイ）キーを押す。

bメッセージが表示されたらもう一度 I/1( オン / スタンバイ）キーを押す。

cファンが止まり、ON/STANDBY インジケーターが赤く点灯したら、電源コード

を抜く。

オフ＆ゴー機能の内蔵回路により、I/1キーで電源を切り ON/STANDBY インジケー

ターが赤色に変わってからも、しばらくの間ファンが稼動していることがあります。

調整する

TILT

ZOOM–+

FOCUS–+

3FOCUS

AUTO

または

電源を切る

ご注意

8ランプを交換する

ランプを交換する

光源として使用されているランプは消

耗品ですので、次のような場合は新し

いランプと交換してください。

･光源のランプが切れたとき

･光源のランプが暗くなったとき

･｢ランプを交換してください。」と

いうメッセージが表示されたとき

･ LAMP/COVER インジケーターが点

灯したとき

ランプ交換時期はその使用条件によっ

て変わってきます。

交換ランプは、別売りのプロジェク

ターランプ LMP-C162 をお使いくださ

い。

それ以外のものをお使いになると故障

の原因になります。

?/1キーで電源を切った直後はランプが

高温になっており、さわるとやけどの原

因となることがあります。ランプを充分

に冷やすため、ランプ交換は、本機の電

源を切ってから 1 時間以上たってから

行ってください。

･ランプが破損している場合は、テクニ

カルインフォメーションセンターにご

相談ください。

･ランプを取り出すときは、必ず取り出

し用のハンドルを持って引き出してく

ださい。他の部分を持って引き出すと、

けがややけどの原因となることがあり

ます。

･ランプを取り出すときは、ランプを水

平に持ち上げ、傾けないでください。

ランプを傾けて持つと、万一ランプが

破損した場合に、ランプの破片が飛び

出し、けがの原因となることがありま

す。

1本機の電源を切り、電源コードを

コンセントから抜く。

本機を使用した後にランプを交換する

場合は、ランプを冷やすため、1 時間

以上たってからランプを交換してくだ

さい。

2本機や机に傷がつかないよう布な

どを敷き、その上で本機を裏返

す。

プロジェクターを、しっかりと安定さ

せてください。

3ランプカバーのネジ（3 本）をプ

ラスドライバーでゆるめ、ランプ

カバーを開く。

安全のため、他のネジは絶対にはずさ

ないでください。

ご注意

ランプを交換する

4ランプのネジ (2 本 ) をプラスドラ

イバーでゆるめ（a）、取り出し

用ハンドルを起こし（b）ハンド

ルを持ってランプを引き出す

（c）。

5新しいランプを確実に奥まで押し

込み（a）、ネジ（2 本）を締め

（c）、取り出し用ハンドルを倒し

て元に戻す（b）。

･ランプのガラス面には触れないよう

ご注意ください。

･ランプが確実に装着されていない

と、電源が入りません。

6ランプカバーを閉め、ネジ（3

本）を締める。

ランプカバーはしっかり取り付けて

ください。きちんと取り付けられて

いないと、電源が入りません｡

7本機の向きを元にもどす。

8電源コードを接続する。

?/1キー周囲の ON/STANDBY イ

ンジケーターが赤色に点灯します。

9リモートコマンダーのキーを

RESET キー、bキー、Bキー、

ENTER キーの順に、それぞれ 5

秒以内に押す。

ランプをはずした後のランプの収納部に

金属類や燃えやすい物などの異物を入れ

ないでください。火災や感電の原因とな

ります。また、やけどの危険があります

ので手を入れないでください。

本体底面

ハンドル

ご注意

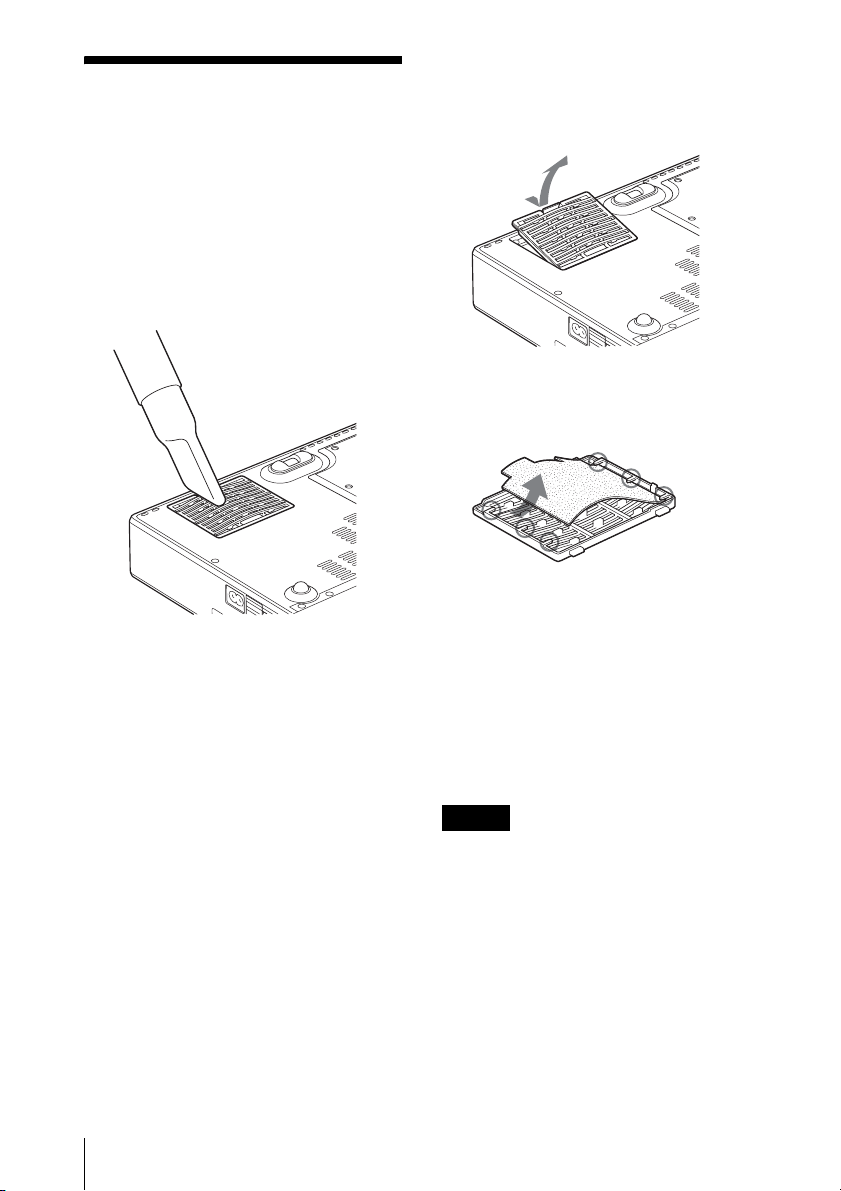

10 エアーフィルターをクリーニングする

エアーフィルターを

クリーニングする

約 500 時間ごとにエアーフィルターの

クリーニングが必要です。吸気口の外

側から掃除機で掃除してください。

500 時間は目安です。使用環境や使い

方によって異なります。

掃除機で掃除しても汚れが取れにくい

ときは、フィルターをはずして洗って

ください。

1電源を切り、電源コードを抜く。

2本機や机に傷がつかないように布

などを敷き、その上で本機を裏返

す。

3エアーフィルターカバーをはず

す。

4エアーフィルターをはずす。

5中性洗剤を薄めた液で洗ったあと

日陰で乾かす。

6エアーフィルターをエアーフィル

ターカバーのつめ (6ヶ所 ) には

めて、エアーフィルターカバーを

本機に取り付ける。

･エアーフィルターのクリーニングを怠

ると、ゴミがたまり、内部に熱がこ

もって、故障・火災の原因となること

があります。

･フィルターを洗っても汚れが落ちない

ときは、付属の交換用エアーフィル

ターと交換してください。

･エアーフィルターカバーはしっかり取

り付けてください。きちんと取り付け

られていないと、電源が入りません。

ご注意

つめ
