Steren STV-200 Bedienungsanleitung

STV-200

Gracias por la compra de este producto Steren.

Este manual contiene todas las indicaciones necesarias para manejar su

nuevo Soporte de escritorio para pantalla de 23”.

Por favor, revíselo completamente para estar seguro de cómo utilizar

apropiadamente el producto.

Para apoyo, compras y todo lo nuevo que tiene Steren,

visite nuestro sitio web:

www.steren.com

SOPORTE DE ESCRITORIO

PARA PANTALLA DE 23”

La información que se muestra en este manual sirve únicamente

como referencia sobre el producto. Debido a actualizaciones pueden

existir diferencias.

Por favor, consulte nuestra página web (www.steren.com) para

obtener la versión más reciente del instructivo.

Thank you on purchasing your new Steren product.

This manual includes all the feature operations and troubleshooting necessary

to install and operate your new Steren´s 23” desktop monitor stand.

Please review this manual thoroughly to ensure proper

installation and operation of this product. For support, shopping,

and everything new at Steren, visit our website:

www.steren.com

STV-200

23” DESKTOP MONITOR STAND

The instructions of this manual are for reference about the product. There may

be differences due to updates.

Please check our web site (www.steren.com) to obtain the latest version of the

instruction manual.

1. CARACTERÍSTICAS / HIGHLIGHTS

El soporte para pantallas de 23” con tornillo de banco, es ajustable a cualquier mesa o

escritorio. Permite una instalación rápida y sencilla y soporta pantallas o monitores de hasta

8 kg.

Su brazo móvil se ajusta en diferentes posiciones y permite girar el monitor en cualquier

sentido. Incluye los herrajes necesarios para su instalación.

IMPORTANTE / IMPORTANT

• Durante el montaje, utilice sólo las piezas suministradas y fíjelas rmemente.

• No olvide ninguna pieza durante el montaje. Instale todas las piezas tal como se indica.

• No altere ni modique ninguna pieza.

• Tras la instalación, compruebe que la unidad esté colocada rmemente.

This stand is designed to be installed in any desktop, easily. Up to 8 kg can be supported

by the stand.

The arm can be easily adjusted in several positions and allow to turn the monitors in any

direction. All required ttings for installation are included in the package.

• During assembly, use only the parts supplied and attach them rmly.

• Do not miss any piece during assembly. Install all parts as directed.

• Do not alter or modify any parts.

• After installation, make sure the unit is rmly attached.

2. PARTES / PARTS

1 Brazo de soporte (A)

Sujetador

de cable

4 tornillos (M8)

4 tornillos (M4) 4 tornillos (M5) 4 rondanas (D4) 4 rondanas (D5)

1 Llave Allen

(3mm)

1 Llave Allen

(4mm)

1 placa

superior

1 placa

inferior

1 Tubo (B)

1 soporte de

escritorio (C)

3. INSTALACIÓN / INSTALLATION

3.1 Instale el sujetador para cables del brazo / Install cable clip in the

bracket.

Para facilitar la instalación, aoje los 2 tornillos de retención (color negro)

usando una llave Allen (3 mm) y desmonte la placa del brazo del soporte, como

se muestra en la imagen.

Loose the two screws with a 3mm Allen hex to disassemble the adapter bracket from the

assemble product for easy installation as shown below. Retain two screws for later use.

3.2 Retirar la placa VESA / Remove VESA plate

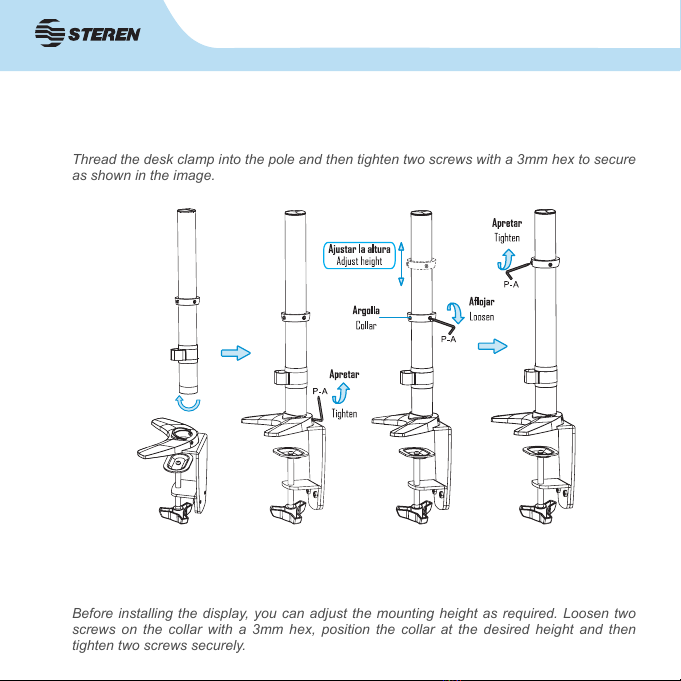

Thread the desk clamp into the pole and then tighten two screws with a 3mm hex to secure

as shown in the image.

Before installing the display, you can adjust the mounting height as required. Loosen two

screws on the collar with a 3mm hex, position the collar at the desired height and then

tighten two screws securely.

Enrosque el tubo en la base y use la llave Allen (incluida) para apretar los 2

tornillos, como se muestra en la imagen.

Antes de instalar el brazo del soporte en el tubo, puede ajustar la altura de

montaje de acuerdo a sus necesidades. Aoje los 2 tornillos de la argolla con la

llave Allen. Una vez que haya ajustado la altura apriete los 2 tornillos.

3.3 Armado del soporte para montaje / Assemble pole and desk clamp

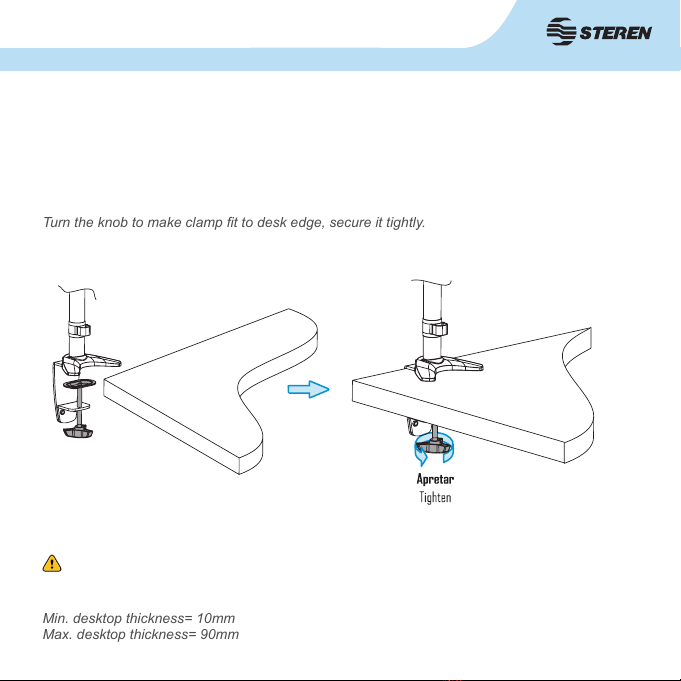

Turn the knob to make clamp t to desk edge, secure it tightly.

Min. desktop thickness= 10mm

Max. desktop thickness= 90mm

3.4.1 Sobre el borde / Edge installation

Gire la perilla para asegurar el soporte al borde. Recuerde asegurarla

perfectamente.

3.4 Montaje del soporte en un escritorio / Installation to desk

Espesor mínimo del escritorio: 10 mm

Espesor máximo del escritorio: 90 mm

Insert the adjust screw into the base plate

thought hole. Using screw to x and tighten

it securely.

Para esta instalación, es

necesario desmontar el soporte

para instalación en borde de la

placa. Use la llave Allen para

remover los 3 tornillos que los

unen.

Use 3 tornillos para instalar la placa en

la base como se muestra en la imagen.

Para jar el montaje, introduzca y

apriete el tornillo en el oricio, de modo

que atraviese la base con la placa

superior e inferior.

Disassemble the desk clamp

and select the right parts for hole

installation. Re-install the base plate

with three retained screws, tighten

them securely.

3.4.2 Instalación en un oricio del escritorio / Installing the stand in a

desk hole
