Sumake SAF-100 Bedienungsanleitung

INSTRUCTION MANUAL

ITEM NO.: SAF-100

SPINDLE TYPE AUTOMATIC SCREW DRIVING MODULE

SAF-100-I-1908A-YM

Table of Contents

1. Introduction･････････････････････････････････････････････････････3

2. Item inspection･･････････････････････････････････････････････････3

3. Safety precautions････････････････････････････････････････････････4

4. Specification

(1) Exterior･･････････････････････････････････････････････････････6

(2) Working environment ･･････････････････････････････････････････6

(3) weight ･･････････････････････････････････････････････････････6

(4) Working stroke････････････････････････････････････････････････7

(5) Parts Nomenclature･････････････････････････････････････････････7

5. Installation

(1) Positioning ･･････････････････････････････････････････････････8

(2) Electric screwdriver connection ･･････････････････････････････････9

(3) Signal connector･･････････････････････････････････････････････9

(4) Cylinder connection ･･･････････････････････････････････････････9

6. Pre-job Checking････････････････････････････････････････････････10

7. Test run ･･････････････････････････････････････････････････････10

8. Operating Steps

(1) Equipment ･････････････････････････････････････････････････11

(2) Operation ･･････････････････････････････････････････････････11

9. Troubleshooting

(1) Stripping ･･･････････････････････････････････････････････････12

(2) Working fail･･････････････････････････････････････････････････13

(3) Electric screwdriver breakdown ･･････････････････････････････････13

(4) Abnormal vibration ･･･････････････････････････････････････････13

(5) Abnormal vibration ･･･････････････････････････････････････････13

10. Maintenance･･･････････････････････････････････････････････････13

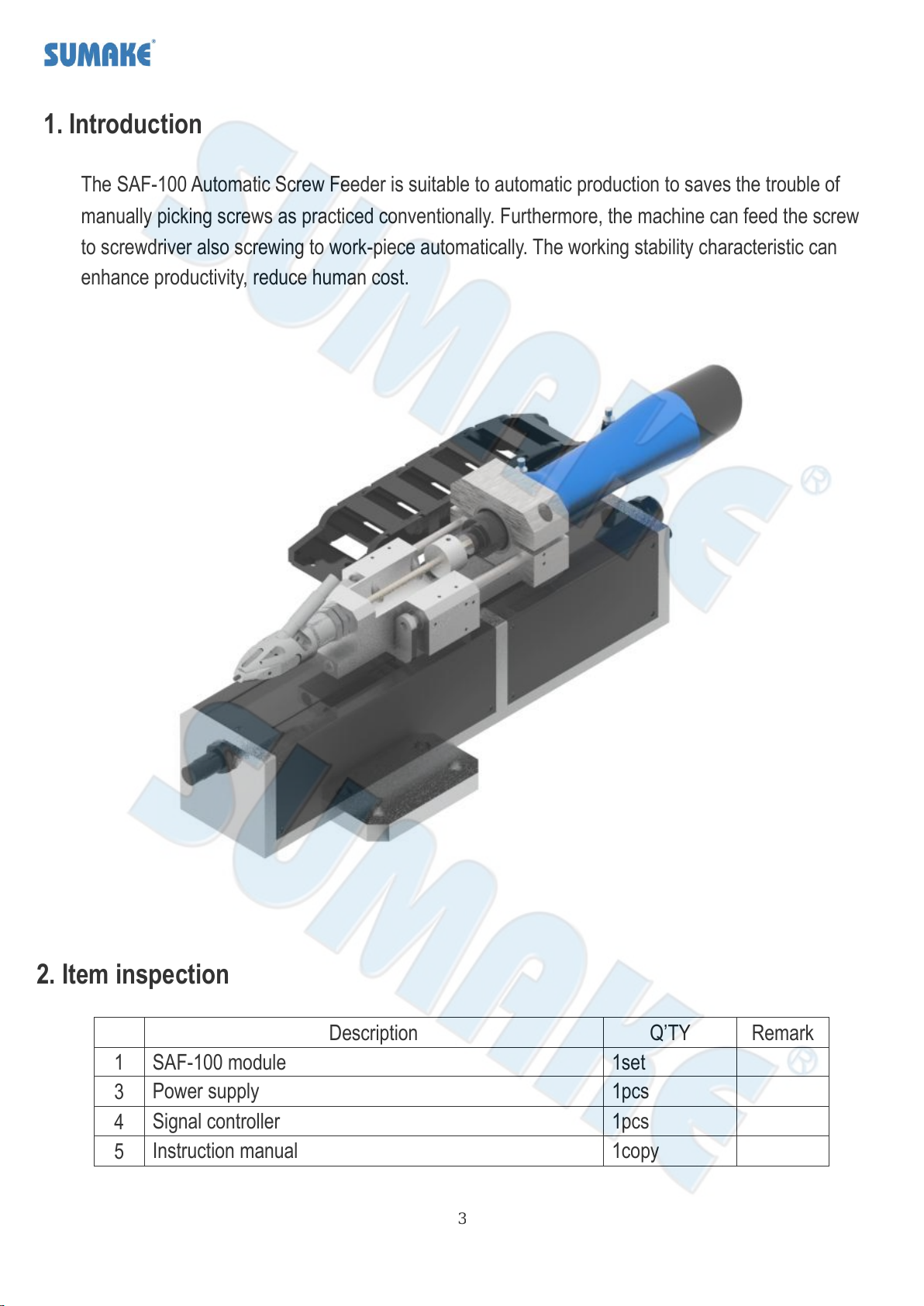

1. Introduction

The SAF-100 Automatic Screw Feeder is suitable to automatic production to saves the trouble of

manually picking screws as practiced conventionally. Furthermore, the machine can feed the screw

to screwdriver also screwing to work-piece automatically. The working stability characteristic can

enhance productivity, reduce human cost.

2. Item inspection

Description

Q’TY

Remark

SAF-100 module

1set

Power supply

1pcs

Signal controller

1pcs

Instruction manual

1copy

3. Safety precautions

Follow instructions depicted in the manual and operate the machine correctly.

＜Be sure to follow the instructions＞

(1)Warning sign：

【Prohibition Sign】Fire, electric shock, or personnel injury or death may occur if not

observed

【Alarm Sign】Damage of properties, or electric shock or injury of

personal may occur if not observed.

(2)Safety rules：

NOT let contaminants such as water or oil enter into machine

Please connect use correct voltage to work.

Follow instructions depicted in the manual and operate the machine correctly

DO NOT dismantle or modify the machine.

If machine smoke, dropped from high place, influent, please remove the power

cord and send the product for repair

NOT place and operate the machine on an unstable table。

DO NOT place machine in a place where flammable or corrosive gas area.

DO NOT put the hand in hopper during working or aim screwdriver to operator.

DO NOT lift the rubber handle to remove machine, avoid the injury if screw loosen

from casing.

Remove the power plug if the machine is to remain idle for a long period of time.

And use specified voltage

Do not place non-spec screws into the hopper.

Do perform regular maintenance of the machine as scheduled.

4. Specification

(1) Exterior:

Model No.

Dimension

SAF-100

(2) Working environment ：

Model

SAF-100

Voltage

Power supply ：AC 220V

Air pressure

5.5(±0.5)kg/cm2=0.54(±0.05)MPa

Temperature

10℃~ 40℃

(3) Weight:

Model

SAF-100

Weight (㎏)

7.2KG

(4) working stroke：

SAF-100：

(5) Parts Nomenclature：

5. Installation

(1) Positioning:

Positioning hole

Please fix according to the illustration and se screw to integrate SAF-100 with bracket.

Install height

Adjustment steps:

A﹒Push main cylinder to Min.

B﹒Move second cylinder to Max.

C﹒Place one screw to jaw.

D﹒Adjust the install height according to drawing.

E﹒The tip of screw shank needs to be below 0~2mm than surface of work-piece.

(2) Electric screwdriver connection:

SAF-100：

(3) Signal connector:

(4) Cylinder connection:
