Symmons Unity 66-2DIV Handbuch
Unity™
-TRM Trim only, valve not included
-STN Satin Nickel finish
Model Numbers
Dual Outlet Diverter, Triple Outlet Diverter
66-2DIV, 66-3DIV
Specification
Warranty
Limited Lifetime - to the original end purchaser in
consumer/residential installations.
5 Years - for industrial/commercial installations.
Refer to www.symmons.com/warranty for complete
warranty information.
Compliance
Modifications
Note: Append appropriate -sufx to model number.
-ASME A112.18.1/CSA B125.1
66-2DIV
Unity Dual Outlet Diverter
66-3DIV
Unity Triple Outlet Diverter
66-2DIV
Dual outlet diverter made from metal and nonmetallic
materials plated in standard polished chrome nish.
66-3DIV
Triple outlet diverter made from metal and nonmetallic
materials plated in standard polished chrome nish.
Operation & Maintenance Manual
2

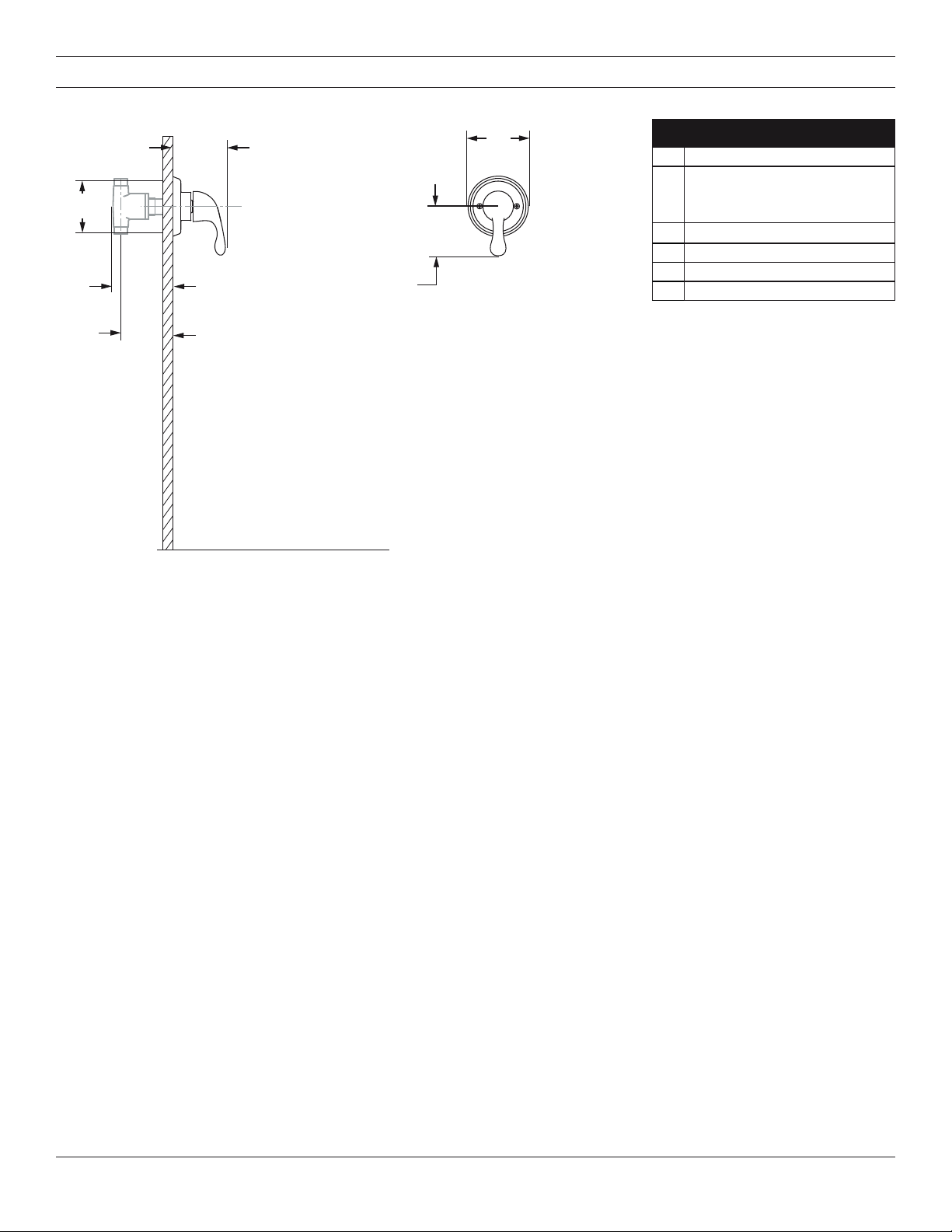

Dimensions
Note: Dimensions subject to change without notice.
Measurements
A 3 3/4”, 95 mm
B
Diverter Valve Hole Size
Min. Ø 3”, 76 mm
Max. Ø 3 1/4”, 83 mm
C 3 1/2”, 89 mm
D 3 1/8”, 79 mm
E Ø 4 1/4”, 108 mm
F 3 1/2”, 89 mm
FLOORFLOOR
BB
EE
AA
FF
CC
DD
3
*Note: Append -STN to part number for Satin Nickel
nish.
Replacement Parts
Item Description Part Number
A
B
Handle
Assembly RTS-064*
C Dome Cover T-19*
D
E
Diverter
Escutcheon Kit 96-66-DIV-TRM-KIT*
Parts Breakdown
C
D
D
E
B
A
Note: Apply a bead of silicone around the perimeter of all
shower trim installed ush to the nished wall. Leave opening
on bottom of escutcheon for weep hole.
Tools Required
Allen wrench (1/8”)
Phillips head screwdriver
Silicone
Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: (800) 796-6667 ■ Fax: (800) 961-9621
Copyright © 2015 Symmons Industries, Inc. ■www.symmons.com ■[email protected] ■ZV-3124 REV 0 ■ 070315
1
D
E
2
1) Install diverter escutcheon (E) to
diverter valve. Secure with two
screws (D).
2) Install dome cover (C) to diverter
valve by turning clockwise.
C
1
2
1
A
B
2
3) Install handle (A) to valve and
secure with set screw (B).
Installation
Note:
For diverter valve installation,
please see divert valve manual.
Note:
Handle should be facing the 6
o’clock position.
Operation
Problem Cause Solution
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Troubleshooting Chart
1) Cartridge is factory set to divert
to function 1.
2) Turn handle 1/4 turn clockwise to
divert to function 2.
3) Turn handle 1/4 turn counter-
clockwise to divert to function 3.
Note: For 66-3DIV only.
Unity™
-TRM Borde solamente, válvula no incluida
-STN Acabado en níquel satinado
Números de modelo
Desviador de salida doble, Desviador de salida triple
66-2DIV, 66-3DIV
Especificación
Garantía
Limitada de por vida: para el comprador original del
producto en instalaciones del consumidor/residenciales.
5 años - para instalaciones industriales y comerciales.
Visite www.symmons.com/warranty para obtener la
información completa sobre la garantía.
Cumplimiento
Modificaciones
Nota: Anexar la -terminación apropiada al número
de modelo.
-ASME A112.18.1/CSA B125.1
66-2DIV
Desviador de salida doble Unity
66-3DIV
Desviador de salida triple Unity
66-2DIV
Desviador de salida doble hecho de materiales metálicos
y no metálicos chapados en acabado en cromo pulido
estándar.
66-3DIV
Desviador de salida triple hecho de materiales metálicos
y no metálicos chapados en acabado en cromo pulido
estándar.
Manual de funcionamiento y mantenimiento
2
Dimensiones
Nota: Las dimensiones pueden cambiar sin previo aviso.
Medidas
A 3 3/4”, 95 mm
B
Tamaño de los oricios de la
válvula de desvío
Mín. Ø 3”, 76 mm
Máx. Ø 3 1/4”, 83 mm
C 3 1/2”, 89 mm
D 3 1/8”, 79 mm
E Ø 4 1/4”, 108 mm
F 3 1/2”, 89 mm
3
*Nota: Anexar -STN al número de pieza para el aca-
bado de níquel satinado.
Repuestos
Artí-
culo Descripción Número de pieza
A
B
Conjunto de
la manija RTS-064*
CCubierta del
domo T-19*
D
E
Kit de placa
Decorativa del
desviador
96-66-DIV-TRM-KIT*
Desglose de piezas
C
D
D
E
B
A
Nota: Aplique una gota de silicona alrededor del perímetro
del borde de la ducha a nivel de la pared terminada. Deje un
oricio en la parte inferior de la placa para drenar la humedad.
Herramientas requeridas
Llave Allen (1/8”)
Destornillador Phillips
Silicona
Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Teléfono: (800) 796-6667 ■
Fax: (800) 961-9621
070315
1
D
E
2
1) Instale la placa decorativa (E) en
la válvula de desvío. Sujétela con
dos tornillos (D).
2) Instale la cubierta del domo (C)
a la válvula de desvío girándola
en el sentido de las manecillas
del reloj.
C
1
2
1
A
B
2
3) Instale el mango (A) a la válvula
y ajústelo con un tornillo de
presión (B).
Instalación
Nota:
Para la instalación de la válvula de
desvío, consulte el manual de la
válvula de desvío.
Nota:
La manija debe situarse en la
posición de las 6 en punto.
Funcionamiento
Problema Causa Solución
El acabado se está manchando.
Las partículas en el suministro de agua
pueden provocar que el agua manche
el acabado.
Limpie el área con acabado con un
paño suave, usando jabón suave y
agua o un limpiador no abrasivo, y
luego enjuague rápidamente con agua.
Tabla de resolución de problemas
1) El cartucho viene precongurado
para desvío a la función 1.
2) Gire la manija 1/4 de vuelta en
dirección de las manecillas del
reloj para desviar a la función 2.
3) Gire la manija 1/4 de vuelta en
contra de las manecillas del reloj
para desviar a la función 3.
Nota: Sólo para 66-3DIV.
Unity™
-TRM Garniture seulement, vanne non incluse
-STN Fini nickel satiné
Numéros de modèle
Organe de dérivation double, organe de dérivation triple
66-2DIV, 66-3DIV
Spécification
Garantie
À vie limitée - à l’acheteur nal original dans
les installations chez le client/résidentiel.
5 ans–pour des installations commerciales
et industrielles.
Se reporter au site www.symmons.com/warranty
(en anglais) pour de l’information concernant la garantie.
Conformité
Modifications
Remarque: Juxtaposer le -sufxe approprié au numéro
de modèle.
-ASME A112.18.1/CSA B125.1
66-2DIV
Organe de dérivation double Unity
66-3DIV
Organe de dérivation triple Unity
66-2DIV
L’organe de dérivation double est fait matériaux
métalliques et non métalliques au ni chrome
poli standard.
66-3DIV
L’organe de dérivation triple est fait matériaux métalliques
et non métalliques au ni chrome poli standard.
Manuel d’utilisation et d’entretien
2

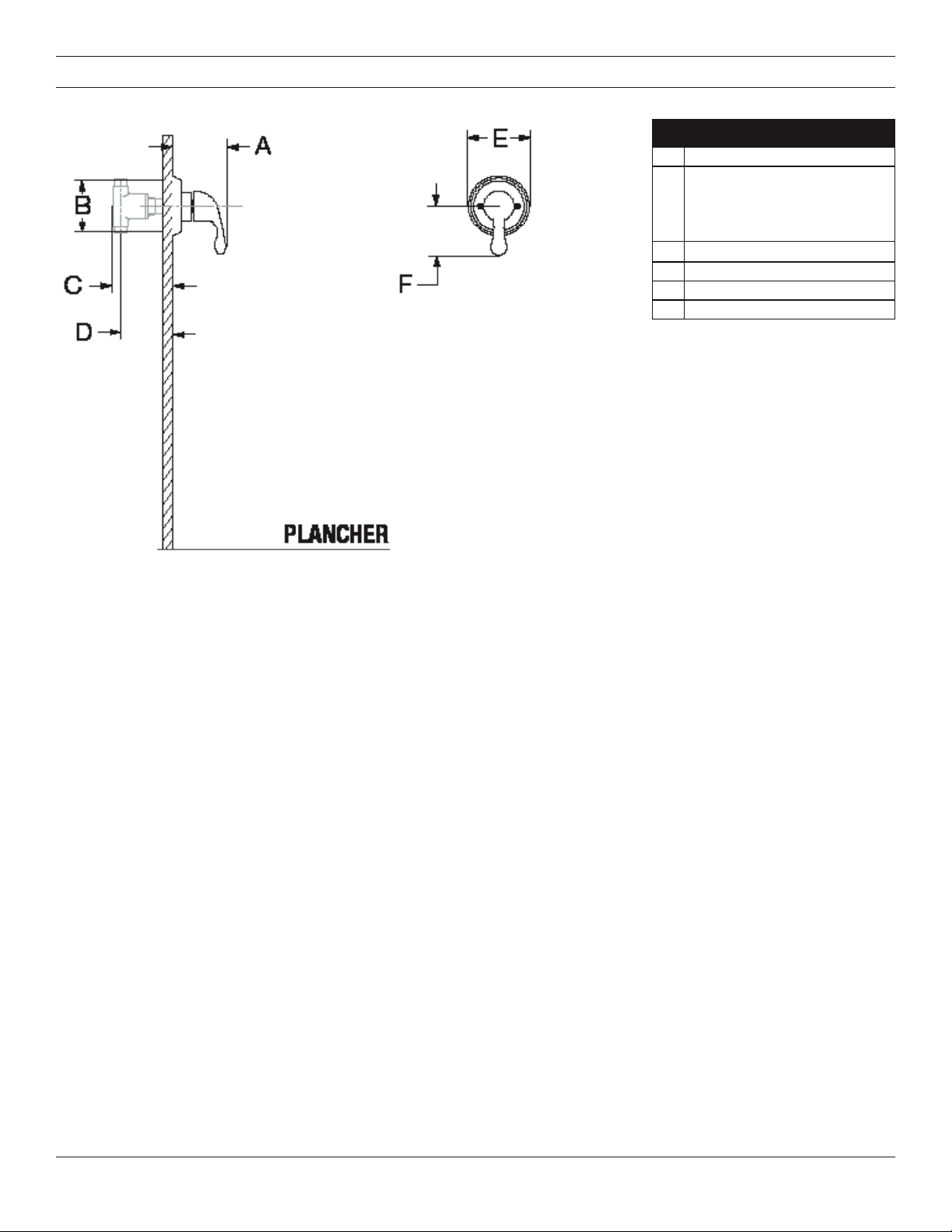

Dimensions
Remarque: Les dimensions sont sujettes à changer sans préavis.
Mesures
A 33/4po, 95mm
B
Taille de trou de la vanne
de dérivation
Min. Ø3po, 76mm
Max. Ø31/4po, 83 mm
C 31/2po, 89 mm
D 31/8po, 79mm
E Ø41/4po, 108mm
F 31/2po, 89 mm
