SÄKERHETS ÖRESKRI TER
Läs noga igenom denna bruks-
och monteringsanvisning, i synner-
het säkerhetsföreskrifterna, innan
du installerar och börjar använda
produkten.
Spara bruksanvisningen för senare
användning eller till den som even-
tuellt övertar produkten efter dig.
Gör produkten strömlös innan all
form av rengöring och skötsel.
§Avledning av utblåsningsluften
skall utföras i enlighet med fö-
reskrifter utfärdade av berörd
myndighet.
§Utblåsningsluften får inte ledas
in i rökkanal som används för
avledning av rökgaser från t ex
gas- eller braskaminer, ved- el-
ler oljepannor etc.
§Avståndet mellan spis och pro-
dukt måste vara minst 45 cm.
Vid gasspis ökas avståndet till
65 cm. Om högre monterings-
höjd rekommenderas av gas-
spisens tillverkare ska hänsyn
tas till detta.
§För att undvika att fara uppstår
ska fast installation, utbyte av
sladdställ eller annan typ av
anslutning utföras av behörig
fackman.
§Att flambera under produkten
är inte tillåtet.
§Tillräckligt med luft måste till-
föras rummet när produkten
används samtidigt med pro-
dukter som använder annan
energi än el-energi, t ex gas-
spis, gas- eller braskaminer,
ved- eller oljepannor etc.
§ Produkten kan användas av
barn från 8 år och personer
med nedsatt mental, sensorisk
eller fysisk förmåga, eller brist
på erfarenhet och kunskap, om
de informeras om hur produk-
ten är avsedd att användas.
§Barn skall inte leka med pro-
dukten. Rengöring och under-
håll av produkten skall inte
utföras av barn utan tillsyn.
§Åtkomliga delar av produkten
kan bli heta i samband med
matlagning.
§Risken för brandspridning ökar
om inte rengöring sker så ofta
som anges.
991.0434.495/126186/2017-02-08 3
INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, skötsel, underhåll mm
framgår av denna anvisning.
TEKN SKA UPPG FTER

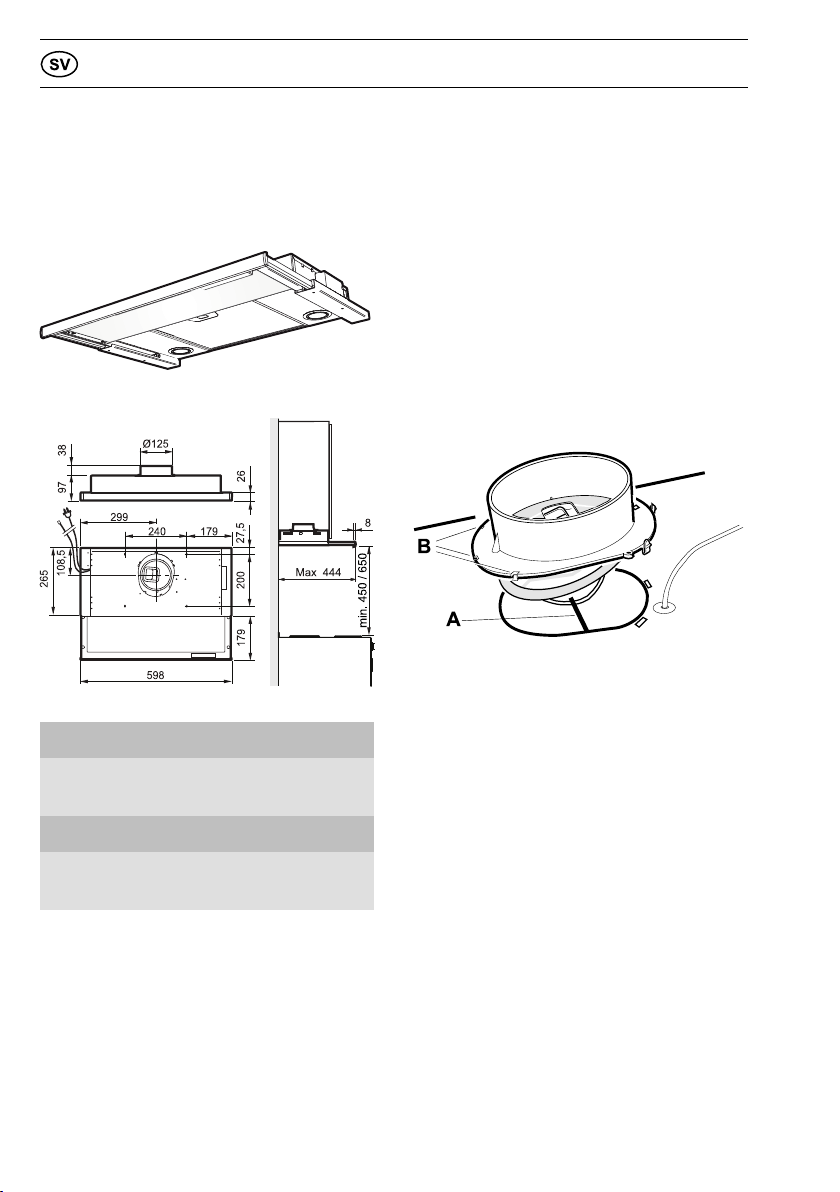

ig. 1
Mått se Fig. 1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Belysning LED 2 x 2 W
Max anslutningsef-
fekt för styrledare 900 W vid 230 V~
NSTALLAT ON
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag samt styrledare för anslutning till extern
enhet alternativt aggregat. Kopplingsbox
och vägguttag ska vara åtkomligt efter
installation.
Byte av spjällucka
OBS! Gäller endast när grundventilation
sker via spiskåpan.
Spiskåpan är försedd med ett tätslutande
spjäll. Om spiskåpan ska användas i ett kök
utan separat grundflödesventilation ska den
förses med injusteringslucka för grundflö-
de. Byt spjällucka innan spiskåpan monte-
ras, se separat anvisning
Montering anslutningsstos med spjäll
ig. 2
Utluftdonet levereras inuti spiskåpan.
Spjällaxeln A placeras i öglan under spjäl-
locket, se Fig. 2. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
4991.0434.495/126186/2017-02-08
Montering av spiskåpan
Montering mellan, eller i skåp utan
botten.
ig. 3
Spiskåpan monteras med hjälp av konsoler.
Märk ut och fäst skruvar, så att de sticker
ut några millimeter i båda skåpsidorna en-
ligt måttbilden, Fig. 3A. Om man vill placera
spiskåpans undersida i linje med skåpra-
dens undersida används det övre måttet,
102, se Fig. 3A. Konsolerna är justerbara
på spiskåpan för att passa olika skåpdjup,
Fig. 3B.
ig. 4
Montera konsolerna i spiskåpan utan att
dra åt skruvarna helt och justera konsoler-
na så att de passar mot skåpsidorna, Fig.
4A. Häng upp spiskåpan i de förmonterade
skruvarna i skåpsidan. Dra åt skruvarna på
konsolen och i väggen, Fig. 4B. Lås fast
konsolerna med låsskruvar, Fig. 4C.
Montering i skåp med botten
ig. 5
ig. 6
Spiskåpan monteras med hjälp av konsoler.
Såga upp ett hål i skåpbotten enligt måttbil-
den, Fig. 5. Fäst konsolerna så långt in det
går på spiskåpan. Skjut upp spiskåpan i hå-
let mot skåpets botten. Drag ut, Fig. 6A,
och skruva fast konsolerna i sidorna på skå-
pet, Fig. 6B. Drag fast konsolerna i
spiskåpan.
Anslutning till frånluftkanal
Anslut spiskåpan med rör eller slang Ø125
mm.
ig. 7
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig. 7.
991.0434.495/126186/2017-02-08 5
Justering av utdragbar front.
ig. 8
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig. 8.
ig. 9
Skjut in fronten tills den hamnar i rätt läge
mot skåpraden, Fig. 9. Drag ut fronten igen
och dra fast skruven för frontstoppen.
Byte av front.
ig. 10
Fronten är löstagbar för byte mot annan
frontlist. Lossa skruvarna enligt Fig. 10.
6991.0434.495/126186/2017-02-08
INJUSTERING AV LU T LÖDEN
SPJÄLL NSTÄLLN NG
Grundflöde

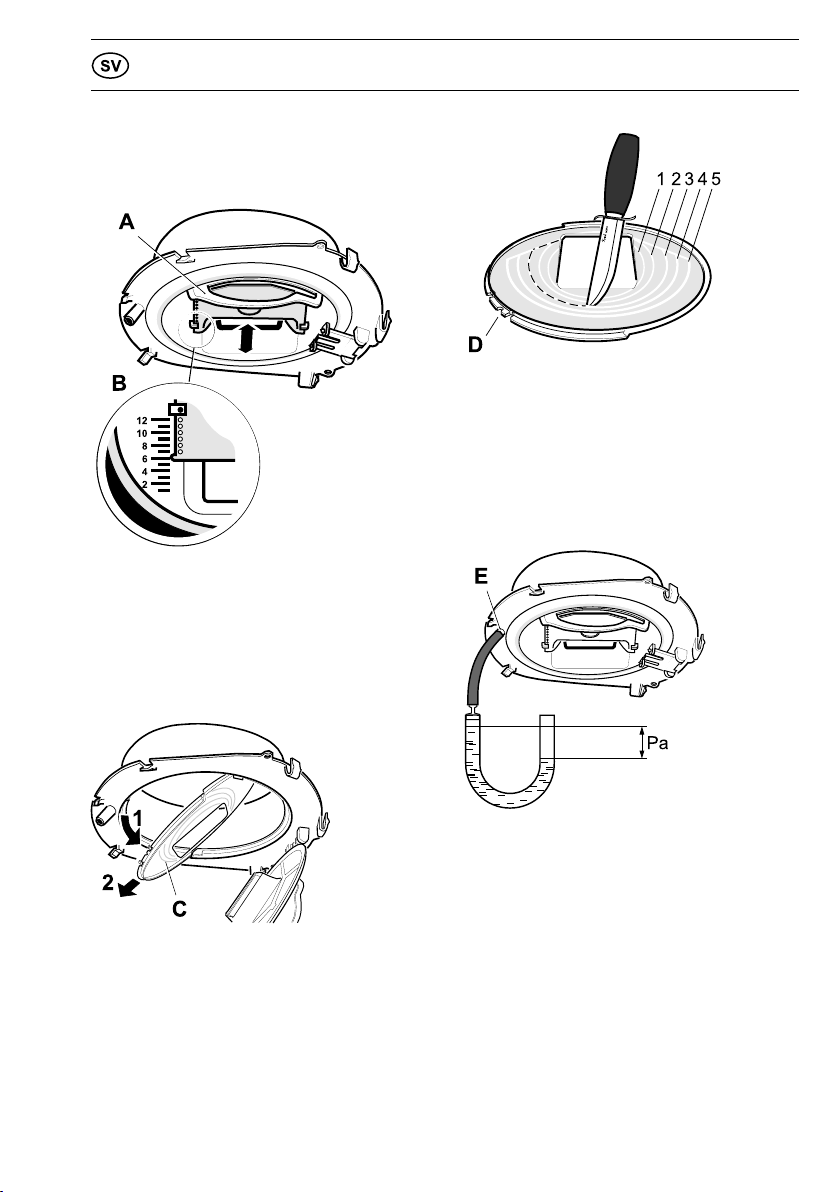

ig. 11
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig. 11. (Se diagram, sidan
32.)
Forceringsflöde
ig. 12
Öppna spjället och tag ner strypbricka C,
Fig. 12.
ig. 13
Forceringsventilationen ställs in genom att
skära ut lämpligt antal ringar i strypbrickan,
Fig. 13. (Se diagram, sidan 31.) Se till att
styrspåret D ligger i läge när brickan åter
sitter på plats.
Tryckfallsmätning
ig. 14
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig. 14.
991.0434.495/126186/2017-02-08 7
ANVÄNDNING
FUNKT ON REGLAGE
ig. 15
A. Belysning
B. Spjällfunktion
C. Indikeringslampa (tänd vid öppet spjäll).
Vid matlagning öppnas spjället. Spjället
stängs automatiskt efter 60 minuter eller
genom att trycka en andra gång på knap-
pen B. Låt gärna spjället vara öppet en
stund före och efter matlagning, för att
hindra att os sprids i rummet.
SKÖTSEL OCH UNDERHÅLL
Rengöring
Spiskåpan torkas av med våt trasa och
diskmedel. Filtret ska rengöras 2 gånger
per månad vid normal användning.
ig. 16
Ta bort fettfilter genom att öppna snäppet,
Fig. 16. Hantera filter försiktigt, var noga
med att inte bocka dem.
Blötlägg filtret i varmt vatten blandat med
diskmedel. Filtret kan även diskas i maskin.
Sätt tillbaka fettfilter efter rengöring, se till
att de snäpper fast ordentligt.
Insidan av spiskåpan ska rengöras minst
två gånger per år.
8991.0434.495/126186/2017-02-08
SERVICE OCH GARANTI
Kontrollera att säkringen är hel. Prova alla
funktioner för att säkerställa vad som inte
fungerar.
Kontakta Systemair kundtjänst
tel. +46 222 440 00
www.systemair.com
De kan hjälpa till att åtgärda felet eller anvi-
sa till närmaste servicefirma för snabb och
bra service.
Produkten omfattas av gällande EHL-
bestämmelser.
EMBALLAGE- OCH
PRODUKTÅTERV NN NG
Emballaget ska lämnas in på närmaste
miljöstation för återvinning.
Symbolen anger att produkten
inte får hanteras som hushålls-
avfall. Den skall i stället lämnas
in på uppsamlingsplats för
återvinning av el- och elektro-
nikkomponenter. Genom att säkerställa att
produkten hanteras på rätt sätt bidrar du till
att förebygga eventuellt negativa miljö- och
hälsoeffekter som kan uppstå om produk-
ten kasseras som vanligt avfall. För ytterli-
gare upplysningar om återvinning bör du
kontakta lokala myndigheter, sophämt-
ningstjänst eller affären där du köpte varan.
991.0434.495/126186/2017-02-08 9
SIKKERHEDS ORSKRI TER
Gennemlæs denne betjenings- og
monteringsvejledning grundigt,
især sikkerhedsforskrifterne, før
du installerer og bruger produktet.
Gem betjeningsvejledningen til se-
nere brug, eller giv den videre, hvis
en anden overtager produktet fra
dig.
Afbryd altid strømmen til produk-
tet før rengøring og pleje.
§Udledning af udgangsluft skal
ske i henhold til forskrifter fra
respektive myndigheder.
§Udgangsluften må ikke ledes
ind i røgkanaler, som anvendes
til udledning af røggas fra f.
eks. gaskaminer, brændeovne
eller oliefyr m.m.
§Afstand mellem komfur og pro-
dukt skal være mindst 45 cm.
Ved gaskomfur øges højden til
65 cm. Hvis gaskomfurets pro-
ducent anbefaler højere mon-
teringsafstand skal dette
respekteres.
§For at undgå, at der opstår fa-
rer, skal faste installationer,
udskiftning af ledning eller an-
den form for tilslutning udføres
af en fagligt kyndig person.
§Det er ikke tilladt at flambere
under produktet.
§Der skal være tilstrækkelig
ventilation i rummet, når pro-
duktet anvendes sammen med
produkter, som anvender an-
den energi en elektricitet, f.
eks. gaskomfur, gasovn, bræn-
deovn, oliefyr, m.m.
§Produktet kan anvendes af
børn fra 8 år, personer med
nedsat mental, sensorisk eller
fysisk funktion samt personer
uden erfaring med og viden om
produktet, hvis de informeres
om, hvordan produktet skal
anvendes.
§Børn må ikke lege med produk-
tet. Produktet må ikke
rengøres eller vedligeholdes af
børn uden opsyn.
§Tilgængelige dele af produktet
kan blive varme under
madlavning.
§Risikoen for brandspredning
øges, hvis emhætten ikke
rengøres som angivet.
10 991.0434.495/126186/2017-02-08
Inhaltsverzeichnis
Sprachen:
Andere System air Dunstabzugshaube Handbücher
System air
System air RVF Bedienungsanleitung
System air
System air Villavent 480-10/B Betriebsanleitung
System air
System air Villavent 251-10 Betriebsanleitung
System air
System air SAVE VTR 300/B Bedienungsanleitung
System air
System air MONOLIT EC Bedienungsanleitung
System air
System air Villavent 490-10/B Betriebsanleitung
System air
System air Villavent F251-17 Betriebsanleitung
System air
System air SAVE VTR 100/B Bedienungsanleitung
System air
System air 602-10/B Bedienungsanleitung
System air
System air SAVE VTR 150/K Bedienungsanleitung
System air
System air VR-700E Bedienungsanleitung
System air
System air 251-14 EC Bedienungsanleitung
System air
System air 792-10/B Bedienungsanleitung
System air
System air Villavent 251-10/B Betriebsanleitung
System air
System air 782-10/B Bedienungsanleitung
System air
System air MONOLIT AC VIT Bedienungsanleitung
System air
System air VR-300 TK/B Betriebsanleitung
System air
System air 382-10/B Bedienungsanleitung
System air
System air Villavent TSL-2 Bedienungsanleitung
System air
System air Villavent 210 Betriebsanleitung
