System air 392-14 Bedienungsanleitung

Spiskåpa 392–14

Emhætte 392-14

Cooker hood 392-14

Kjøkkenhette 392-14

SV Bruksan isning

Säkerhetsföreskrifter ..................... 3

Installation ...................................... 4

Injustering av luftflöden .................. 7

Användning ................................... 10

Service och garanti ....................... 11

DA Betjenings ejledning

Sikkerhedsforskrifter .................... 12

Installation .................................... 13

Justering af luftflo ...................... 16

Betjening ...................................... 19

Service og garanti ......................... 20

GB User instructions

Safety Instructions ....................... 21

Installation .................................... 22

Adjusting air flo .......................... 25

Instructions for use ...................... 28

Service and arranty .................... 29

NO Bruksan isning

Sikkerhetsforskrifter ..................... 30

Installasjon ................................... 31

Tilpasning av luftstrømmen .......... 34

Bruk .............................................. 37

Service og garanti ......................... 38

991.0566.818/126376/2019-02-27 (29148)

SÄKERHETSFÖRESKRIFTER

Läs noga igenom denna bruks-

och monteringsanvisning, i synner-

het säkerhetsföreskrifterna, innan

du installerar och börjar använda

produkten.

Spara bruksanvisningen för senare

användning eller till den som even-

tuellt övertar produkten efter dig.

Gör produkten strömlös innan all

form av rengöring och skötsel.

§Avledning av utblåsningsluften

skall utföras i enlighet med fö-

reskrifter utfärdade av berörd

myndighet.

§Utblåsningsluften får inte ledas

in i rökkanal som används för

avledning av rökgaser från t ex

gas- eller braskaminer, ved- el-

ler oljepannor etc.

§Avståndet mellan spis och pro-

dukt måste vara minst 45 cm.

Vid gasspis ökas avståndet till

65 cm. Om högre monterings-

höjd rekommenderas av gas-

spisens tillverkare ska hänsyn

tas till detta.

§För att undvika att fara uppstår

ska fast installation, utbyte av

sladdställ eller annan typ av

anslutning utföras av behörig

fackman.

§Att flambera under produkten

är inte tillåtet.

§Tillräckligt med luft måste till-

föras rummet när produkten

används samtidigt med pro-

dukter som använder annan

energi än el-energi, t ex gas-

spis, gas- eller braskaminer,

ved- eller oljepannor etc.

§ Produkten kan användas av

barn från 8 år och personer

med nedsatt mental, sensorisk

eller fysisk förmåga, eller brist

på erfarenhet och kunskap, om

de informeras om hur produk-

ten är avsedd att användas.

§Barn skall inte leka med pro-

dukten. Rengöring och under-

håll av produkten skall inte

utföras av barn utan tillsyn.

§Åtkomliga delar av produkten

kan bli heta i samband med

matlagning.

§Risken för brandspridning ökar

om inte rengöring sker så ofta

som anges.

991.0566.818/126376/2019-02-27 3

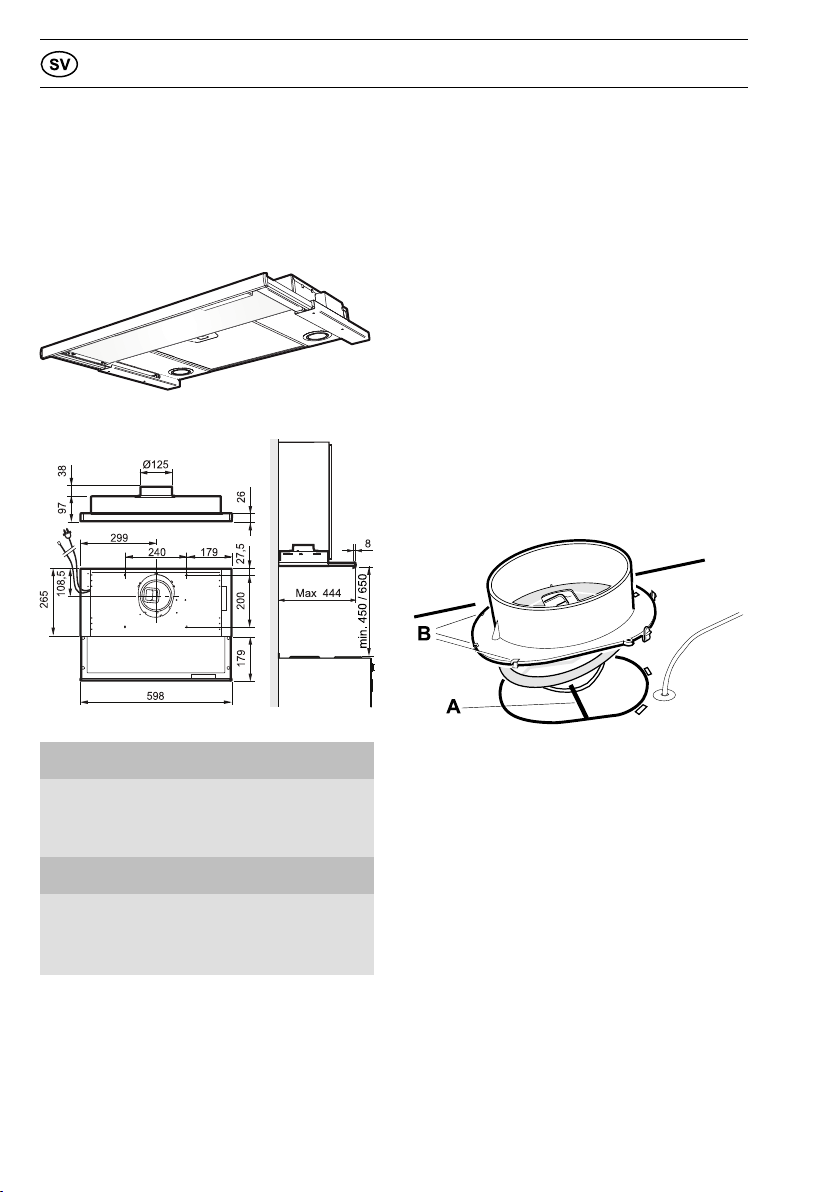

INSTALLATION

Spiskåpan är avsedd för montering infälld i

skåp. Spiskåpan är utrustad med elektro-

nisk styrning för EC-motor, motordrivet

spjäll, LED-belysning och metalltrådsfilter.

Installation, användning, skötsel, underhåll

mm framgår av denna anvisning.

TEKNISKA UPPGIFTER

Fig. 1

Mått se Fig. 1

Elektrisk

anslut-

ning

230 V ~ med skyddsjord.

Belysning LED 2 x 2 W

Styrledare 1,6 - 10 V

Vid leverans är inställningar-

na 2, 5 och 10 V.

INSTALLATION

Monteringsdetaljer, skruvar för uppfästning

mm levereras med spiskåpan.

Elektrisk installation

Spiskåpan levereras med sladd och jordad

stickpropp för anslutning till jordat väggut-

tag samt styrledare för anslutning till extern

enhet alternativt aggregat. Kopplingsbox

och vägguttag ska vara åtkomligt efter

installation.

Byte a spjällucka

OBS! Gäller endast när grundventilation

sker via spiskåpan.

Spiskåpan är försedd med ett tätslutande

spjäll. Om spiskåpan ska användas i ett kök

utan separat grundflödesventilation ska den

förses med injusteringslucka för grundflö-

de. Byt spjällucka innan spiskåpan monte-

ras, se separat anvisning

Montering anslutningsstos med spjäll

Fig. 2

Utluftdonet levereras inuti spiskåpan.

Spjällaxel A placeras i öglan under spjäl-

locket, se Fig. 2. Se till att klackarna B ham-

nar under plåtkanten och att donet snäpper

fast.

4991.0566.818/126376/2019-02-27

Montering

Montering mellan, eller i sk p utan

botten.

Fig. 3

Spiskåpan monteras med hjälp av konsoler.

Märk ut och fäst skruvar, så att de sticker

ut några millimeter i båda skåpsidorna en-

ligt måttbilden, Fig. 3A. Om man vill placera

spiskåpans undersida i linje med skåpra-

dens undersida används det övre måttet,

102, se Fig. 3A. Konsolerna är justerbara

på spiskåpan för att passa olika skåpdjup,

Fig. 3B.

Fig. 4

Montera konsolerna i spiskåpan utan att

dra åt skruvarna helt och justera konsoler-

na så att de passar mot skåpsidorna, Fig.

4A. Häng upp spiskåpan i de förmonterade

skruvarna i skåpsidan. Dra åt skruvarna på

konsolen och i väggen, Fig. 4B. Lås fast

konsolerna med låsskruvar, Fig. 4C.

Montering i sk p med botten

Fig. 5

Fig. 6

Spiskåpan monteras med hjälp av konsoler.

Såga upp ett hål i skåpbotten enligt måttbil-

den, Fig. 5. Fäst konsolerna så långt in det

går på spiskåpan. Skjut upp spiskåpan i hå-

let mot skåpets botten. Drag ut, Fig. 6A,

och skruva fast konsolerna i sidorna på skå-

pet, Fig. 6B. Drag fast konsolerna i

spiskåpan.

Anslutning till fr nluftkanal

Anslut spiskåpan med rör eller slang Ø125

mm.

Fig. 7

Obs!

Vid montering med anslutningsslang,

måste slangen monteras sträckt när-

mast anslutningen, Fig. 7.

991.0566.818/126376/2019-02-27 5

Justering a utdragbar front.

Fig. 8

Drag ut fronten helt. Lossa skruven för

frontstoppen, på undersidan av spiskåpan

och dra den så långt fram mot fronten det

går, Fig. 8.

Fig. 9

Skjut in fronten tills den hamnar i rätt läge

mot skåpraden, Fig. 9. Drag ut fronten igen

och dra fast skruven för frontstoppen.

Byte a front.

Fig. 10

Fronten är löstagbar för byte mot annan

frontlist. Lossa skruvarna enligt Fig. 10.

6991.0566.818/126376/2019-02-27

INJUSTERING AV LUFTFLÖDEN

ÄNDRING AV LUFTMÄNGD VIA

OMPROGRAMMERING AV

STYRNING

Inställningarna sköts via funktionsknappar-

na på reglaget. Hastighet 1 är programmer-

ingsbar mellan 1,6 till 5 V och hastighet 2

mellan 2 till 8 V. Hastighet 3 är är alltid 10

V. Hastigheterna tillåts att överlappa var-

andra. Vid leverans är inställningarna 2 V

för hastighet 1 och 5 V för hastighet 2.

Akti era programmeringsläge

All inställning kräver programmeringsläge.

Håll in knapp Aoch Bi 5 sekunder. Pro-

grammeringsläget indikeras av att dioderna

blinkar till en gång.

Knapp C väljer vilken hastighet som ska

ställas in. Tryck till dess att diod 1 lyser

med ett fast sken för att ställa in hastighet

1 eller diod 2 för att ställa hastighet 2.

Obs!

Om ingen knapp rörs under 30 sekunder

så går styrningen ut ur programmering-

släge och tidigare inställda spänningar

kvarstår.

Inställd spänning indikeras med blinkningar

på diod för knapp A och B. Dioderna blinkar

med indikation för fabriksinställningen till

vald hastighet.

Knapp B - Används för att stega upp hastig-

heten ett steg. Knapp A - Används för att

stega ned hastigheten ett steg. Stegningen

sker med ett halvt volttal. Inställd spänning

indikeras med diod för knapp A och B med

ett antal blinkningar enligt tabell 1 för has-

tighet 1 eller tabell 2 för hastighet 2.

Spara inställningar

När programmeringen är klar spara inställ-

ningarna genom att hålla inne knapp Aoch

Bi 5 sekunder. Sparad programmering indi-

keras med att dioderna blinkar fem gånger.

991.0566.818/126376/2019-02-27 7

Programmering a hastighet 1

Aktivera programmeringsläge och välj has-

tighet 1.

Tabell 1 Hastighet 1

Inställning från fabrik

Blink på

knapp A:2 B:0 Spänning

2 volt

Tryck-

ning + Blinkningar

knapp Spän-

ning V

1A:2 B:1 2,5

2 A:3 B:0 3

3 A:3 B:1 3,5

4A:4 B:0 4

5A:4 B:1 4,5

6 A:5 B:0 5

7A:1 B:1 1,6

Spara inställningar.

Programmering a hastighet 2

Aktivera programmeringsläge och välj has-

tighet 2.

Tabell 2 Hastighet 2

Inställning från fabrik

Blink på

knapp A:5 B:0 Spänning

5 volt

Tryck-

ning + Blinkningar

knapp Spän-

ning V

1A:5 B:1 5,5

2 A:6 B:0 6

3 A:6 B:1 6,5

4A:7 B:0 7

5A:7 B:1 7,5

6 A:8 B:0 8

7A:2 B:0 2

8 A:2 B:1 2,5

9 A:3 B:0 3

10 A:3 B:1 3,5

11 A:4 B:0 4

12 A:4 B:1 4,5

Spara inställningar.

Fabriksåterställning

För att göra fabriksåterställning. Samma in-

ställning som vid leveransen. Aktivera

programmeringsläge

Håll inne knapp Aoch Ci 5 sekunder.

8991.0566.818/126376/2019-02-27

SPJÄLLINSTÄLLNING

Grundflöde

Fig. 11

Grundventilationen ställs in genom att

skjutspjället A placeras i önskat läge enligt

markering B, Fig. 11. (Se diagram, sidan

39.)

Tryckfallsmätning

Fig. 12

Tryckfallsmätningen utföres genom att

slangen monteras på mätuttaget E i stosens

framkant, Fig. 12.

991.0566.818/126376/2019-02-27 9

ANVÄNDNING

FUNKTION REGLAGE

Fig. 13

Produkten startar upp och går alltid med

centralfläkt i grundläge, hastighet 2, indike-

rat med att diod 2 lyser.

A. Belysning av/på.

B. Spjäll öppna/stäng. Timer 60 min för

öppet spjäll.

C. Hastighet motor.

En tryckning: Hastighet 1 (diod 1 lyser).

Två tryckningar: Hastighet 2 (diod 2 ly-

ser). Fabriksläge – grundventilation.

Tre tryckningar: Hastighet 3 (diod 3 ly-

ser). Återgår automatiskt till hastighet 2

efter 60 minuter.

Vid matlagning öppnas spjället manuellt

och fläkten ställs in på önskad hastighet.

Spjället stängs automatiskt efter 60 minu-

ter eller genom att trycka en andra gång på

knappen B. Låt gärna spjället vara öppet en

stund före och efter matlagning, för att

hindra att os sprids i rummet.

SKÖTSEL OCH UNDERHÅLL

Rengöring

Spiskåpan torkas av med våt trasa och

diskmedel. Filtret ska rengöras 2 gånger

per månad vid normal användning.

Fig. 14

Ta bort fettfilter genom att öppna snäppet,

Fig. 14. Hantera filter försiktigt, var noga

med att inte bocka dem.

Blötlägg filtret i varmt vatten blandat med

diskmedel. Filtret kan även diskas i maskin.

Sätt tillbaka fettfilter efter rengöring, se till

att de snäpper fast ordentligt.

Insidan av spiskåpan samt spjället ska ren-

göras minst två gånger per år. Torka av

med våt trasa och diskmedel. Spjället ren-

görs enklast när det är öppet.

10 991.0566.818/126376/2019-02-27

Inhaltsverzeichnis

Sprachen:

Andere System air Dunstabzugshaube Handbücher

System air

System air VR-300 TK/B Betriebsanleitung

System air

System air Villavent TSL-2 Bedienungsanleitung

System air

System air Villavent F251-17 Betriebsanleitung

System air

System air SAVE VTR 150/K Bedienungsanleitung

System air

System air 762-10/B Bedienungsanleitung

System air

System air Villavent 251-10/B Betriebsanleitung

System air

System air MONOLIT AC VIT Bedienungsanleitung

System air

System air 251-14 EC Bedienungsanleitung

System air

System air Topvex SR20 Handbuch

System air

System air 392-10/B Bedienungsanleitung

System air

System air VR-700E Bedienungsanleitung

System air

System air Villavent 490-10/B Betriebsanleitung

System air

System air 602-10/B Bedienungsanleitung

System air

System air Villavent 251-16 Betriebsanleitung

System air

System air SAVE VTR 150/K Bedienungsanleitung

System air

System air fantech HERO Series Bedienungsanleitung

System air

System air 792-10/B Bedienungsanleitung

System air

System air 782-10/B Bedienungsanleitung

System air

System air WVA Installationsanleitung

System air

System air Villavent 480-10/B Betriebsanleitung

System air

System air Tender 722-10/B Bedienungsanleitung

System air

System air 382-10/B Bedienungsanleitung

System air

System air Villavent 251-10 Betriebsanleitung

System air

System air CLASSIC-B Bedienungsanleitung

Beliebte Dunstabzugshaube Handbücher anderer Marken

emmeti

emmeti RECUPA MED A-140 Leitfaden

Nibe

Nibe F135 Bedienungsanleitung

Kuppersberg

Kuppersberg INTRO 60 Montage- und Wartungsanleitung

Zephyr

Zephyr Spruce AK9834BS Installationsanleitung

Hisense

Hisense MH6INBG Bedienungsanleitung

Miele

Miele DA 1255 Bedienungsanleitung

Broan

Broan 46000 Bedienungsanleitung

GE Profile PV977 Originalbetriebsanleitung

FALMEC

FALMEC FFRIA24W5FS Bedienungsanleitung

Whirlpool

Whirlpool RH2600XL-1 SERIES Bedienungsanleitung

Küppersbusch

Küppersbusch DX ISLA Bedienungsanleitung

ETNA

ETNA AV360RVS Bedienungsanleitung

JUNO

JUNO JDF603E6 Bedienungsanleitung

Miele

Miele DA 6708 D Bedienungsanleitung

Tricity Bendix

Tricity Bendix LE 150 Handbuch

AEG

AEG X68163BV1 Bedienungsanleitung

AEG

AEG 125 D Bedienungsanleitung

Smeg

Smeg KSEV97X Bedienungsanleitung
