Takstar EKAX-1L Bedienungsanleitung

卡拉OK功放

K a ra o k e A m p l i f i e r

EKAX-1L

前言

EKAX-1L 卡拉OK功放

产品特性 01

配置清单 01

适用范围 02

技术参数 02

功能示意 03

设置与操作 04

连接方式 05

音箱连接 05

蓝牙输入 05

有线麦克风连接 06

Mp3播放器输入 06

U盘播放 07

耳机连接 07

无线话筒使用介绍 08

线路音频输入 09

超低音音箱连接 09

安全注意事项 10

故障排除 11

前言

尊敬的用户：

感谢您选购得胜EKAX-1L卡拉OK功放，为了您能够更好的了解使用本产品，建议您在使用

前仔细阅读本说明书。

若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线

400 6828 333或微信扫描二维码关注得胜官方公众号与我们联系。

产品特性

• 铝合金黑色拉丝面板，全金属机箱，大功率环形变压器

• 两路有线话筒输入，配两只U段无线话筒，优质音频处理电路，能有效抑制声反馈

• 两路RCA音频输入，3路音频输出，可外接大功率功放机或录音设备

• 蓝牙音频无线连接，可自动连接和交互控制

• 带U盘播放器，支持多种音频文件

• 自动散热系统和多功能保护电路，有效保证本机安全使用

• 专业大动态功率放大线路，频率响应快，声音清晰有力度

• 带红外线遥控器

• 广泛应用于家庭及小型娱乐室等场所

配置清单

功放 1台

1根

2只

2根

1只

1份

电源线

无线话筒

天线

遥控

说明书

EKAX-1L 卡拉OK功放

适用范围

技术参数

家庭及小型娱乐室等

•

• 话筒输入灵敏度：20mV

• 线路输入灵敏度：300mV

• 线路输入：20Hz-20KHz

• 话筒输入：60Hz-14KHz

• 额定输出电平：0.775V

• 失真度：＜0.6% （1KHz 1W，8Ω）

• 信噪比：≥85dB（A 计权）

• 最大功率输出：2x100W

• 主保险丝：8A

• 重量：7.3kg

• 机器尺寸：430X300X100MM

无线话筒频率：666.3MHz（可调）630.3MHz（可调）

EKAX-1L 卡拉OK功放

功能示意

① AUX音频输入（3.5mm插头）

② 监听耳机插孔

③ 有线麦克风输入端口

④ U盘播放和无线音乐控制键

⑤ 操作功能显示屏

⑥ LED夜光圈开关

⑦ 功放输出通道选择开关（A、B、A/B）

⑧ 麦克风音量调节

⑨ 麦克风低音调节

⑩ 效果调节

⑪ 电源开关

⑫ U盘接口

⑬ 菜单功能键

⑭ 输入模式选择

⑮ 超低音音箱输出音量控制

⑯ 音量调节

EKAX-1L 卡拉OK功放

前面板

后面板

①立体声音频输入

② 音频输出（至有源超低音音箱和录音设备）

③ A/B组功放输出

④ AC 220V电源输入

⑤ 无线麦克风A接收天线

⑥ 无线麦克风B接收天线

⑦ 散热风扇出风口

⑧ 电源保险丝座

① ② ③ ④

⑤ ⑥ ⑦ ⑧

Musi c

DI G I T A L

⑪ ⑫ ⑬⑭ ⑮ ⑯

① ② ③ ④ ⑤ ⑥⑦ ⑧ ⑨ ⑩

遥控器

①

② U盘和无线音乐播放停止键

③ 音量大小调节按键

④ 蓝牙模式直选键

⑤ 内置音效选择按键

⑥ 菜单功能选择和调整键

⑦ 菜单功能

⑧ LED夜光圈开关

⑨ 数字直选键

⑩ 静音按键

⑪ U盘和无线音乐播放控制键

⑫ 输入模式选择

⑬ 功放输出通道选择开关（A、B、A/B）

⑭ 音频小音量等响度开关

⑮ U盘播放单循环和全循环选择

⑯ 数字清除键

电源开关按键

①

EKAX-1L 卡拉OK功放

②

③

④

⑤

⑦

⑥

⑧

⑨

⑩

⑪

⑫

⑬

⑭

⑯

⑮

设置与操作

初始操作

将交流电源线插入交流电源插座。确保电源在产品背面标明的电压范围内。产品的主电源开关

应处于关闭位置。连接到交流电源插座的设备的总功耗不得超过指定的规格。

音频输入操作（前面板）

通过INPUT键将输入模式设置为您要操作的外部音频。将音乐音量设置为最小（逆时针旋转到

底）。打开电源，操作连接到产品音频输入端口的外部播放器。将一组扬声器连接到产品的功

放输出端口。将音乐音量调节至合适的输出电平，以免损坏扬声器和产品内部电路。按菜单键

选择TREBLE（高音）、BASS（低音）、BALANCE（平衡），旋转主音量旋钮分别调节左右扬

声器的高音、低音和音量输出。

连接方式

音箱连接

1.连接音箱时，左边音箱连接到功放机“L”

接线端子上

2. 匹配电缆末端：

放大器输出端“+”连接到音箱的“+”

放大器输出端“-”连接到音箱的“-”

3. 连接音箱有两种不同的方式：

剥线：剥线扭绞 1 0 毫米的电缆，然后再将其引入终端，拧紧端子

带香蕉插头的电缆：拧紧端子或取下位于端子中心的保护盖并插入香蕉插头

蓝牙输入

EKAX-1L具有蓝牙输入功能，您可以打开智能手机、平板电脑或 PC /计算机的蓝牙。搜索蓝牙

ID为“TAKSTAR EKAX-1L”并连接上，即可播放音乐，面板上④键和遥控器上的②⑪可控制

音乐播放。

EKAX-1L 卡拉OK功放

Musi c

DI G I T A L

接线端子上，右边音箱连接到功放机“R”

有线麦克风连接

本机配备两只无线麦克风，如需使用有线麦克风，可使用连接线连接到MIC1或MIC2输入端口

即可

Mp3播放器输入

1.使用3.5mm插孔线连接

2.iPod/MP3播放器或任何其他配备耳机输出的设备

EKAX-1L 卡拉OK功放

Musi c

DI G I T A L

Musi c

DI G I T A L

EKAX-1L 卡拉OK功放

U盘播放

轻按INPUT按钮开关⑭设置为AUX / USB模式，插入您的USB闪存连接到产品的USB端口，它会

自动播放存储在您闪存中的音频文件，操作前面板④功能按键控制播放功能（U盘播放具有优先

权）

耳机连接

1. 需要一只带6.35mm插头的耳机

2. 让耳机插头插入功放的HEADPHONES口

3. 插入耳机后，功放输出自动断开，外扩无声音，此时只有监听耳机有声音

Musi c

DI G I T A L

Musi c

DI G I T A L

④

⑭

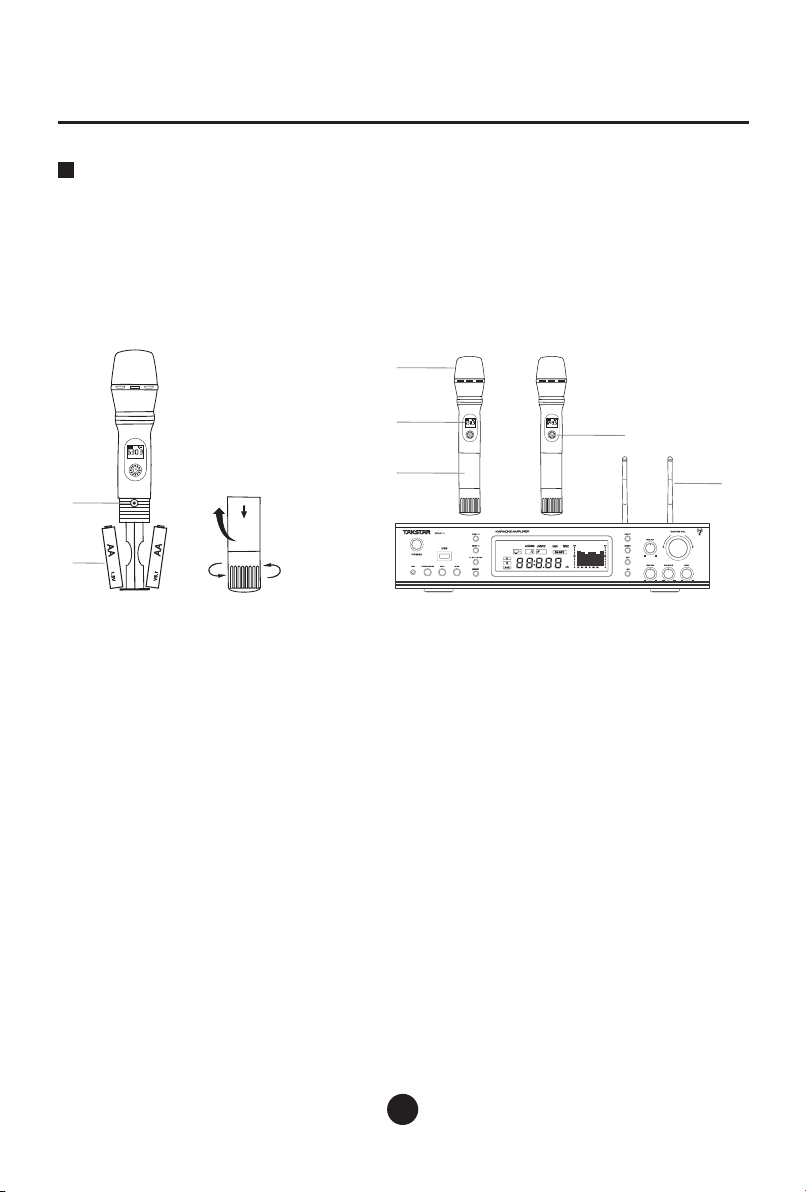

无线话筒使用介绍

⑰ 网头

⑱ 显示屏

⑲ 后盖㉒话筒接收天线

㉓电池仓

⑳ 电源开关（长按1秒开机，长按2秒关机）

㉑话筒频率调节按钮（需打开话筒后盖）

㉑

CHA MHz

1. 本机搭配的两只无线麦克风出厂已经与主机配对完成无需再次进行对频，装上电池开机即可

使用，也可以根据使用情况调节功放面板麦克风音量旋钮⑧，麦克风低音增益旋钮⑨，以及麦

克风效果旋钮⑩；

2. 如使用多台主机或者由于使用环境麦克风在使用时出现串频或者干扰，可以对麦克风使用频

率进行更换，在功放和话筒开机的情况下，此时需要打开话筒后盖点按㉑进行频率调节，调节

好频率后让话筒显示屏对准功放显示屏3秒钟左右，主机会自动搜索话筒频率完成对频。

EKAX-1L 卡拉OK功放

CHA MHz

⑰

⑱

⑲㉒

⑳

㉓

Music

DI G I TA L
