Takstar UC-2R Bedienungsanleitung

UC-2R/UC-4R

无线麦克风

Wireless Microphone

前言

尊敬的用户：

感谢您选购得胜UC-2R/UC-4R无线麦克风，为了您能够更好的了解使用本产品，建议

您在使用前仔细阅读本说明书。

若存在有疑问或者您有宝贵的建议，可通过拨打得胜官方服务热线400 6828 333或微信

扫描二维码关注得胜官方公众号与我们联系。

产品特性

UC-2R/UC-4R 无线麦克风

• 整个系统硬件电路由微电脑CPU控制，可以进行选频、显示、频率数据处理及自动频道追锁等功能；

• 釆用双液晶LCD显示，所有操作均可在液晶屏显示，方便用户了解系统工作状态及对系统进行设置；

• 所有发射机的电池电量可实时显示在各自的液晶显示屏上，并在电池低电量时发出警告提示；

• 系统应用多种抗干扰技术，出厂时系统已预置多个互不干扰的频点，方便用户多系统同时使用；

• 音频输出设有XLR平衡式插座输出和6. 3非平衡式插座输出两种方式，方便用户连接到不同的外部设备上；

• 使用1U金属机箱，铝合金属面板，坚固美观及隔离谐波辐射的专业品质。

适用范围

适用卡拉OK演唱、会议、节目主持、演讲、户外活动等场合

技术参数

接收机(UC-2R/UC-4R)

• 杂散抑制：N50dB

• 音频输出电平：

平衡输出（XLR output jack）： 250mV/600Q

非平衡输出（1/4" output jack）：400mV/3KΩ

• 镜象抑制：N50dB

• 灵敏度：＞25dBu （SIND=35dB）

• 工作电压：DC 12V 工作电流：350mA

• 机箱尺寸：480(宽) X 190(深) X 45(高) mm

UC-2R/UC-4R 无线麦克风

• RF功率输出：最大30mW（国标电源）

• 振荡模式：PLL（数字频率合成器）

• 发射频率稳定度：<30ppm

• 动态范围：≥50dB（A）

• 频率响应：80Hz-18KHz

• 最大输入声压：130dBSPL

• 手持式麦克风拾音头：动圈式

• 腰挂式/会议麦克风拾音头：电容式

• 电源：2节AA型碱性电池（预期使用时间约为8小时）

综合特性

• 频率范围：580-630MHz

• 频带宽度：60MHz

• 调制方式：FM调频

• 最大频偏：±45KHz

• 频率响应：80Hz-18KHz

• 信噪比（S/N）：>50dB

• 失真度（IkDz）: <5%

• 工作温度：TOP ~ 55°C

• 工作距离：100米（理想环境下）

• 消耗功率：8W

• 静态功率：3W

注：以上数据由得胜实验室测试得到。

发射器(UC-TH1/UC-TH2/UC-TL/UC-TP/UC-TD)

UC-2R

接收机………… ………………………………1台

音频信号连接线…………………………………………………………………………………………………1条

电源适配器………………………………………………………………………………………………………1个

天线………………………………………………………………………………………………………………2支

使用说明书………………………………………………………………………………………………………1份

UC-4R

接收机……………………………………………………………………………………………………………1台

音频信号连接线…………………………………………………………………………………………………1条

电源适配器………………………………………………………………………………………………………1个

天线………………………………………………………………………………………………………………4支

使用说明书………………………………………………………………………………………………………1份

UC-TD（选配）

手持式发射机……………………………………………………………………………………………………1个

1.5V AA 电池………………………………………………………………………………………………………2节

UC-TL（选配）

腰包式发射机……………………………………………………………………………………………………1个

头戴麦克风………………………………………………………………………………………………………1个

1.5V AA 电池………………………………………………………………………………………………………2节

…………………………………………………………………

产品配置

UC-2R/UC-4R 无线麦克风

UC-TP（选配）

腰包式发射机……………………………………………………………………………………………………1个

领夹麦克风………………………………………………………………………………………………………1个

1.5V AA 电池………………………………………………………………………………………………………2节

UC-TH1（选配）

会议底座…………………………………………………………………………………………………………1个

鹅颈麦克风………………………………………………………………………………………………………1个

1.5V AA 电池………………………………………………………………………………………………………2节

UC-TH2（选配）

会议底座…………………………………………………………………………………………………………1个

短杆（方形）麦克风……………………………………………………………………………………………1个

1.5V AA 电池………………………………………………………………………………………………………2节

功能示意

接收机（一拖二）

UC-2R/UC-4R 无线麦克风

① 红外（IR）对频窗口：配合“SET”按键，将频率参数传至发射机，使接收机与发射机频率同步。

② 液晶显示屏：显示系统当前工作状态。

③ 上下按钮（）：用于频率、音量调节等操作。

④ 确认按钮（SET）：按下可选择菜单选项，被选中菜单选项闪动显示。按下可确认调整当前选中的菜单

选项。

⑤ 电源开关（POWER）: 用于控制机内电源供应。

前面板

后面板

① 天线插孔B（ANT-B）：用于连接外置天线。

② 平衡输出插座（BALANCED-B）：采用“XLR”型插座，两通道信号分别输出。

③ 6.3mm非平衡输出插座（MIXED OUTPUT）：将两路音频信号混合成一路输出。

④ 电源插座（DC INPUT）：通过电源适配器为接收机供电。

⑤ 平衡输出插座（BALANCED-A）：采用“XLR”型插座，两通道信号分别输出。

⑥ 天线插孔A（ANT-A）：用于连接外置天线。

1 2 3 4 5 6

1 2 3

4 5

UC-2R/UC-4R 无线麦克风

接收机(一拖四)

前面板

① 红外（IR）对频窗口：配合“SET”按键，将频率参数传至发射机，使接收机与发射机频率同步。

② 液晶显示屏：显示系统当前工作状态。

③ 上下按钮（）: 用于频率、音量调节等操作。

④ 确认按钮（SET）: 按下可选择菜单选项，被选中菜单选项闪动显示。按下可确认调整当前选中的菜单选项。

⑤ 电源开关（POWER）: 用于控制机内电源供应。

后面板

① 天线连接座D（ANT-D）：用于连接外置天线。

② 平衡输出插座（BALANCED-D）：采用“XLR”型插座，提供各通道独立信号输出。

③ 平衡输出插座（BALANCED-C）：采用“XLR”型插座，提供各通道独立信号输出。

④ 天线连接座C（ANT-C）：用于连接外置天线。

⑤ 天线连接座B （ANT-B）：用于连接外置天线。

⑥ 平衡输出插座（BALANCED-B）：采用“XLR”型插座，提供各通道独立信号输出。

⑦ 6.3mm非平衡输出插座（MIXED OUTPUT）：将四路音频信号混合成一路输出。

⑧ 电源插座（DC INPUT）：通过电源适配器为接收机供电。

⑨ 平衡输出插座（BALANCED-A）：采用“XLR”型插座，提供各通道独立信号输出。

⑩ 天线插孔A（ANT-A）：用于连接外置天线。

UC-2R/UC-4R 无线麦克风

手持式发射机

正面背面

① 网头及音头模组：网头用以保护将声音转换成音频信号的音头模组，滤除“POP”气流等杂音干扰，并

能防止麦克风放置在桌面时滚动。

② LCD液晶显示屏：显示工作频道、电池电量、红外线对频操作等。

③ 红外对频窗口：配合接收机“SET”键，将频道参数传至发射器。

④ 电源开关：点按开启麦克风电源，长按关闭麦克风电源。

⑤ 电池仓：安装2节AA碱性电池。（注意电池放置极性）

腰挂式发射机

UC-2R/UC-4R 无线麦克风

① 外置天线：1/4波长天线。

② 液晶显示屏：显示工作频率、电池电量等信息。

③ 红外对频窗口：接收红外波束，使频率同步。

④ 电池仓：用于安装5号电池。（注意电池放置极性）

⑤ 3插针话筒输入插座：用于安装及拆卸领夹麦克风或头戴麦克风。

⑥ 电源开关：拨至“ON”方向开启电源；拨至“OFF”方向关闭电源。

⑦ 腰挂扣：用于将发射器固定于腰带上。

① 4插针话筒输入插座：用于安装及拆卸麦克风咪杆。

② 液晶显示屏：显示工作频率、电池电量等信息。

③ 电源开关：点按开机，开机后点按静音/取消静音，长按关机。

④ 电池仓：用于安装5号电池。（注意电池放置极性）

⑤ 红外对频窗口：配合接收机“SET”键，将频道参数传至发射器。

会议发射机

使用说明

1. 手动频率调节：

打开接收机电源开关，在初始界面下，先短按“SET”按键，然后点击对应通道的“▲”键与“▼”键调整

到所需频率，当已调整到需要使用的频率时，再点按“SET”按键，显示屏闪烁并出现“IR-”字样表示已

进入对频状态，此时打开发射机电源开关，将发射机的红外（IR）窗口与接收机红外（IR）窗口呈直线相对

（对频距离可选择在10cm-30cm之间），待发射器显示频率跟接收机的频率一致，且对着麦克风说话有声

音时，则表示对频成功；如对频不成功可重新点按“SET”键重复以上操作，直至对频成功。

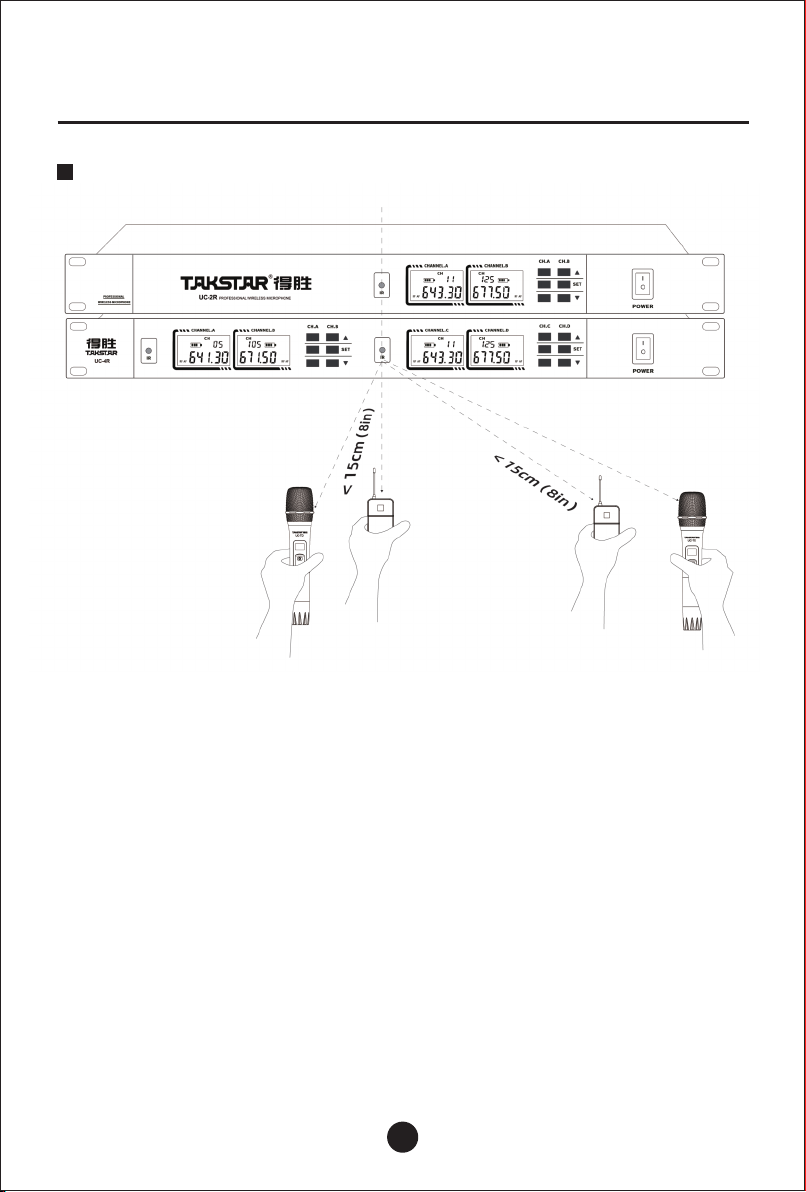

2. 自动扫频操作：

打开接收机电源开关，在初始界面下，先长按“SET”键，然后点按一下对应通道的“▲”或“▼”键，

接收机的对应通道会进入自动扫描状态，频率会跳动，当扫描到干净频点时，接收机会自动发出红外对频

状态，这时打开发射机电源开关，将发射机上的红外（IR）窗口对准接收机上的红外（IR）窗口即可。

UC-2R/UC-4R 无线麦克风
