Televes 5339 Bedienungsanleitung

Amplificador MATV c/Ret. Manual de instrucciones

Amplificador MATV c/Ret. Manual de instruçoes

Amplificateur MATV a/Ret. Manuel d’instructions

MATV amplifier w/Ret. User instructions

Amplificatore MATV c/Rit. Manuale utente

Refs. 5339, 533901

Manual de instrucciones 5339, 533901

ESPAÑOL

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Condiciones generales de instalación:

• Antes de manipular o conectar el equipo leer éste manual.

• Para reducir el riesgo de fuego o choque eléctrico, no exponer el equipo a la lluvia o a la humedad.

• No quitar la tapa del equipo sin desconectarlo de la red.

• No obstruir las ranuras de ventilación del equipo.

• Deje un espacio libre alrededor del aparato para proporcionar una ventilación adecuada.

• El aparato no debe ser expuesto a caídas o salpicaduras de agua. No situar objetos o recipientes llenos de agua sobre o cerca del apa-

rato si no se tiene la suficiente protección.

• No situar el equipo cerca de fuentes de calor o en ambientes de humedad elevada.

• No situar el equipo donde pueda estar sometido a fuertes vibraciones o sacudidas.

Operación segura del equipo:

• La tensión de alimentación de éste producto es de: 196-264 V~ / 50-60 Hz.

• Si algún líquido u objeto se cayera dentro del equipo, por favor recurra al servicio técnico especializado.

• Para desconectar el equipo de la red, tire del conector, nunca del cable de red.

• No conectar el equipo hasta que todas las demás conexiones del equipo hayan sido efectuadas.

• La base de enchufe al que se conecte el equipo debe estar situada cerca de éste y será facilmente accesible.

Descripción de Simbología de seguridad eléctrica:

• Para evitar el riesgo de choque eléctrico no abrir el equipo.

• Éste símbolo indica que el equipo cumple los requerimientos de seguridad para equipos de clase II.

• Éste símbolo indica que el equipo cumple los requerimientos del marcado CE.

Manual de instrucciones 5339, 533901

I. max 100mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INT RIOR

FOR INDOOR USE ONLY

¡¡¡AT NCIÓN!!!

NO ABRIR. T NSION S L VADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB MATV

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

02340021 002

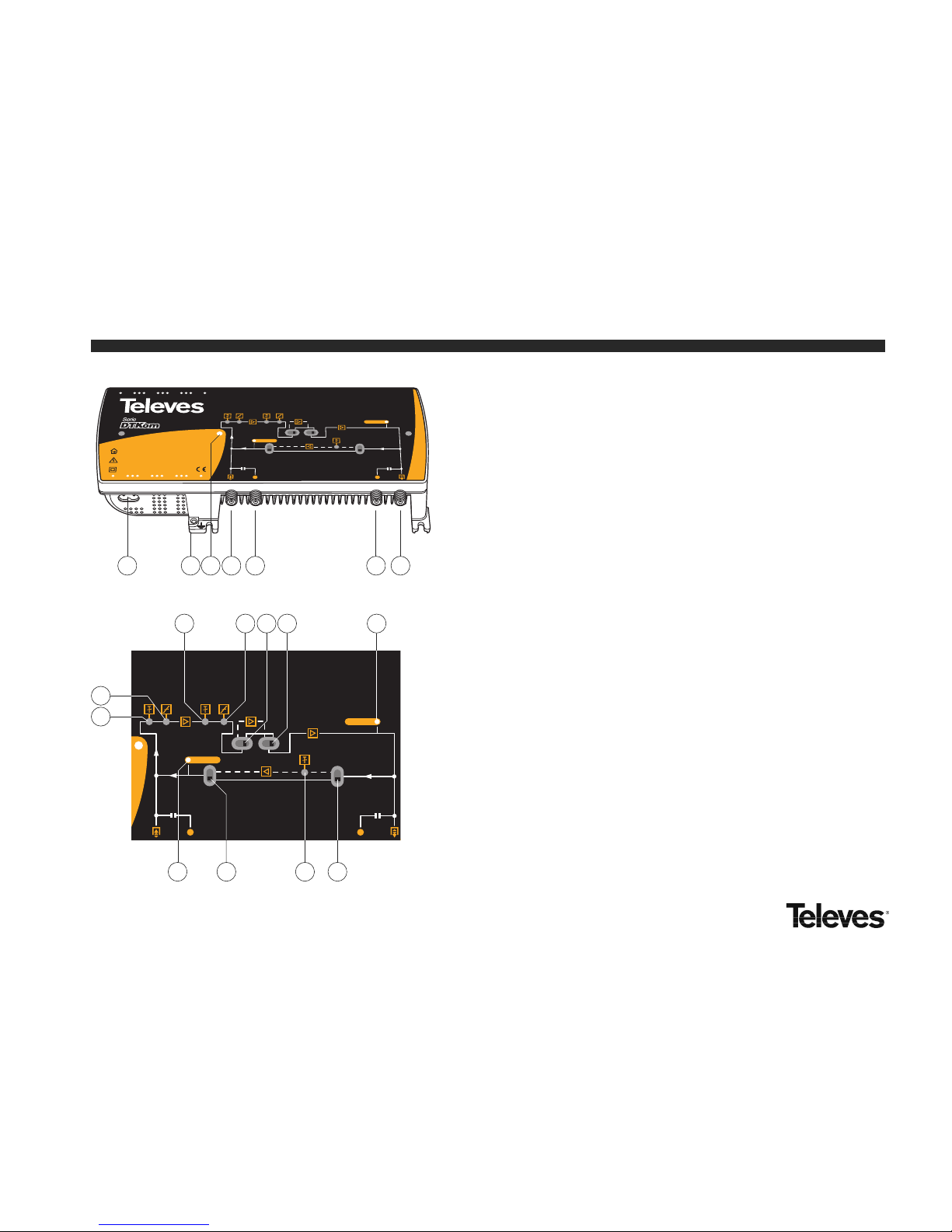

1.- Entrada alimentación red (196-264 V~ / 50-60 Hz)

2.- Conexión para toma de tierra

3.- LED de encendido

4.- Entrada MATV

Salida canal de retorno

5.- Test entrada MATV

6.- Test salida MATV

7.- Salida MATV

Entrada canal de retorno

8.- Atenuador señal MATV

9.- Ecualizador señal MATV

10.- Switch configuración amplificador canal principal

11.- Switch configuración amplificador canal principal

12.- LEDs de estado. Encendido indica presencia de señal

13.- Switch configuración amplificador canal retorno

14.- Atenuador canal de retorno

15.- Switch configuración amplificador canal retorno

16.- Atenuador señal MATV

17.- Ecualizador señal MATV

42 31 5 6 7

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

12 15 1314

9 10 11 12

Manual de instrucciones 5339, 533901

ESPAÑOL

Central amplificadora de gran potencia con

amplificador conmutable activo/pasivo para

el canal de retorno.

(1) 2 Ch -60dB (2) 42Ch -60dB

Características técnicas 5339 / 533901

Canales Principal MATV Retorno

Activo Pasivo

Margen de frecuencia (MHz) 47 - 862 (ref. 5339)

87 - 862 (ref. 533901)

5 - 30 (ref. 5339)

5 - 65 (ref. 533901)

Ganancia (dB tip.) 41 - 53 (selec.) 20 -4

Tensión máxima de salida (DIN 45004B) (dBµV tip.)122 115 -

Tensión máxima de salida (EN 50083) (IMD3)(1) (dBµV tip.)119 113 -

Tensión máxima de salida (IMD2)(1) (dBµV tip.)114 92 -

Tensión máxima de salida CTB, CSO, XMOD(2) (dBµV tip.)106

Figura de ruido (dB tip.) 10 9 -

Pérdidas de retorno (dB tip.) 10 10 10

Margen de atenuación (dB tip.) 0 - 18

Margen de ecualización (dB tip.) 0 - 18

Margen de regulación (dB tip.) 0 - 10 0 - 20 -

Margen de preacentuación (dB tip.) 0 - 10

Tensión de alimentación (V~) 196 - 264

Consumo total (I. máx.) (mA~) 100

Rango de funcionamiento (ºC) -5 a +45

Indice de protección IP20

Manual de instrucciones 5339, 533901

I. max 120mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INTRIOR

FOR INDOOR USE ONLY

¡¡¡ATNCIÓN!!!

NO ABRIR. TNSION S LVADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

20 dB

UHF

OK - MATV

Test

-20 dB MATV

20 dB20 dB20 dB20 dB

+12V

+24V

OFF

BV BIV BIII BI/FM

-10 dB

0 dB

Pre-amplif.

(0mA)( 0mA)( 0mA)( 0mA)( 0mA)

02340023 002

(10 mA max)

REPART. SCATV 2D

Ref. 4530

5 MHz - 1 GHz

I. max 100mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INT RIOR

FOR INDOOR USE ONLY

¡¡¡AT NCIÓN!!!

NO ABRIR. TNSION S L VADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB MATV

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

02340021 002

Cabecera

d > 150m

Ref. 4530

Ref. 5341

Ref. 5339

Ref. 533901

Reamplificación para 2ª distribución

Distr. 1 Distr. 2

RF IN MATV

<100 dBµV

Ejemplo de aplicación Fijación a la pared

Conexión a tierra Conexión a red

Ajuste de niveles Accionamiento switchs

Manual de instruções 5339, 533901

PORTUGUÊS

INSTRUÇÕES IMPORTANTES DE SEGURANÇA

Condições gerais de instalação:

• Antes de utilizar ou ligar o equipamento leia este manual.

• Para reduzir o risco de provocar fogo ou um choque eléctrico, não exponha o equipamento à luz ou à humidade.

• Não trocar a tampa do equipamento sem o desligar da rede.

• Não obstruir as ranhuras de ventilação do equipamento.

• Deixe um espaço livre ao redor do aparelho para proporcionar uma ventilação adequada.

• O aparelho não deve ser exposto a possíveis derrames ou salpicos de água. Não colocar objectos ou recipientes com água por cima ou

por perto do aparelho se estes não tiverem a suficiente protecção.

• Não colocar o equipamento perto de fontes de calor ou em ambientes com humidade elevada.

• Não colocar o equipamento onde possa estar submetido a fortes vibrações ou sacudidelas.

Operação segura do equipamento:

• A tensão de alimentação deste produto é de: 196-264 V~ / 50-60 Hz.

• Se algum líquido ou objecto caia dentro do equipamento, por favor recorra a um serviço técnico especializado.

• Para desligar o equipamento da rede, tire do conector, nunca do cabo de rede.

• Não ligar o equipamento até que todas as demais ligações do equipamento tenham sido efectuadas.

• A fonte de ligação à qual se liga o equipamento deve estar situada perto deste e terá de ser facilmente acessível.

Descrição de simbologia de segurança eléctrica:

• Para evitar o risco de choque eléctrico não abrir o equipamento.

• Este símbolo indica que o equipamento cumpre os requisitos de segurança para equipamentos de classe II.

• Este símbolo indica que o equipamento cumpre os requisitos da CE.

Manual de instruções 5339, 533901

I. max 100mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INT RIOR

FOR INDOOR USE ONLY

¡¡¡AT NCIÓN!!!

NO ABRIR. T NSION S L VADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB MATV

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

02340021 002

1.- Entrada alimentação rede (196-264 V~ 50/60 Hz)

2.- Ligação à terra

3.- LED de ligado

4.- Entrada MATV

Saída canal de retorno

5.- Teste de entrada MATV

6.- Teste de saída MATV

7.- Saída MATV

Entrada canal de retorno

8.- Atenuador sinal MATV

9.- Equalizador sinal MATV

10.- Switch configuração amplificador canal principal

11.- Switch configuração amplificador canal principal

12.- LEDs de estado. Ligado indica presença de sinal

13.- Switch configuração amplificador canal retorno

14.- Atenuador canal de retorno

15.- Switch configuração amplificador canal retorno

16.- Atenuador sinal MATV

17.- Equalizador sinal MATV

42 31 5 6 7

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

12 15 1314

9 10 11 12

Manual de instruções 5339, 533901

PORTUGUÊS

Central amplificadora de grande potência

com amplificador comutável activo/passivo

para o canal de retorno.

(1) 2 Ch -60dB (2) 42Ch -60dB

Características técnicas 5339 / 533901

Canais Principal MATV Retorno

Activo Passivo

Margem de frequência (MHz) 47 - 862 (ref. 5339)

87 - 862 (ref. 533901)

5 - 30 (ref. 5339)

5 - 65 (ref. 533901)

Ganho (dB tip.) 41 - 53 (selec.) 20 -4

Tensão máxima de saída (DIN 45004B) (dBµV tip.)122 115 -

Tensão máxima de saída (EN 50083) (IMD3)(1) (dBµV tip.)119 113 -

Tensão máxima de saída (IMD2)(1) (dBµV tip.)114 92 -

Tensão máxima de saída CTB, CSO, XMOD(2) (dBµV tip.)106

Figura de ruido (dB tip.) 10 9 -

Perdas de retorno (dB tip.) 10 10 10

Margem de atenuação (dB tip.) 0 - 18

Margem de equalização (dB tip.) 0 - 18

Margem de regulação (dB tip.) 0 - 10 0 - 20 -

Margem de pré-acentuação (dB tip.) 0 - 10

Tensão de alimentação (V~) 196 - 264

Consumo total (I. máx.) (mA~) 100

Gama de funcionamento (ºC) -5 a +45

Índice de proteção IP20

Manual de instruções 5339, 533901

I. max 120mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INT RIOR

FOR INDOOR USE ONLY

¡¡¡ATNCIÓN!!!

NO ABRIR. TNSION S L VADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

20 dB

UHF

OK - MATV

Test

-20 dB MATV

20 dB20 dB20 dB20 dB

+12V

+24V

OFF

BV BIV BIII BI/FM

-10 dB

0 dB

Pre-amplif.

(0mA)( 0mA)( 0mA)( 0mA)( 0mA)

02340023 002

(10 mA max)

REPART. SCATV 2D

Ref. 4530

5 MHz - 1 GHz

I. max 100mA

196-264V~ 50/60Hz

Fuse: T1A L 250V

USO XCLUSIVO N INT RIOR

FOR INDOOR USE ONLY

¡¡¡AT NCIÓN!!!

NO ABRIR. TNSION S L VADAS D NTRO

¡¡¡WARNING!!!

DO NOT OPEN. LIVE PARTS INSIDE

Test IN

-20 dB

MATV

10 dB 10 dB

C. Ret

OK - Return

OK - MATV

20 dB

Test OUT

-20 dB MATV

+10 dB

C. Ret

Ret.

OUT

MATV 20 dB

02340021 002

Cabeçéira

d > 150m

Ref. 4530

Ref. 5341

Ref. 5339

Ref. 533901

Reampliação para 2º distribuição

Distr. 1 Distr. 2

RF IN MATV

<100 dBµV

Exemplo de aplicação Fixação na parede

Ligação à terra Ligação à terra

Ajuste dos níveis Acionamento switchs

Dieses Handbuch passt für folgende Modelle

Inhaltsverzeichnis

Andere Televes Verstärker Handbücher

Televes

Televes DTKom Series Bedienungsanleitung

Televes

Televes OLTWDMA32 Bedienungsanleitung

Televes

Televes 531980 Bedienungsanleitung

Televes

Televes SmartKom 531981 Bedienungsanleitung

Televes

Televes AVANTXB-S-DD2 Bedienungsanleitung

Televes

Televes MATV 560210 Bedienungsanleitung

Televes

Televes Avant HD Bedienungsanleitung

Televes

Televes MiniKom F 539201 Bedienungsanleitung

Televes

Televes NanoKom 561621 Bedienungsanleitung

Televes

Televes 5505 Bedienungsanleitung

Televes

Televes 451310 Bedienungsanleitung

Televes

Televes FM-VHF-UHF-UHF Bedienungsanleitung

Televes

Televes Avant Bedienungsanleitung

Televes

Televes 537302 Bedienungsanleitung

Televes

Televes 7344 Bedienungsanleitung

Televes

Televes 5605 Bedienungsanleitung

Televes

Televes AVANT9BASIC Bedienungsanleitung

Televes

Televes OVERLIGHT 2x Bedienungsanleitung

Televes

Televes MATV 5519 Bedienungsanleitung

Televes

Televes T-03 Bedienungsanleitung

Televes

Televes Avant 6 Bedienungsanleitung

Televes

Televes DTKom Series Bedienungsanleitung

Televes

Televes Minikom Series Bedienungsanleitung

Televes

Televes DTKom Series Montageanleitung

Beliebte Verstärker Handbücher anderer Marken

ASTRO

ASTRO HVO V40 P Bedienungsanleitung

Marantz

Marantz SUPERSCOPE BLA-545 Montageanleitung

NAD

NAD CI980 Bedienungsanleitung

Technics

Technics SE-CH770 Bedienungsanleitung

Harman Kardon

Harman Kardon HK6300 Bedienungsanleitung

NAD

NAD T975 Bedienungsanleitung

McIntosh

McIntosh MA6850 Bedienungsanleitung

Electro-Harmonix

Electro-Harmonix ENGLISH MUFF’N Bedienungsanleitung

Viatron

Viatron Autrix Bedienungsanleitung

GME

GME GA9800 Bedienungsanleitung

Atlas

Atlas CP700 Bedienungsanleitung

Roland

Roland KC-1000 Bedienungsanleitung

Pyle

Pyle PFMRA350BW Bedienungsanleitung

Advantage

Advantage S-250 Bedienungsanleitung

IRT Electronics

IRT Electronics DVA-3007 Bedienungsanleitung

Dimavery

Dimavery BA-100 Series Bedienungsanleitung

Sony

Sony XM-S400D Bedienungsanleitung

Schertler

Schertler ROY X Bedienungsanleitung
