Adjustable Cable Stripping Tool
Herramienta desforradora de cables ajustable
Outil de dénudage de câble réglable
Español................. 7
Français.............. 13
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
2
Table of Contents
Description .................................................................... 2
Safety ............................................................................ 2
Purpose of Manual ........................................................ 2
Important Safety Information ........................................ 3
Identication.................................................................. 4
Specications................................................................ 4
Maintenance.................................................................. 4
Operation....................................................................... 5
Blade Replacement....................................................... 6
Illustration and Parts List............................................. 18
Description
The Greenlee G2090/03560 Adjustable Cable Stripping
Tool is intended to remove the insulation from aluminum
and copper conductors.
Patent pending.
Safety
Safety is essential in the use and maintenance of
Greenlee tools and equipment. This instruction manual
and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the
use of this tool. Observe all of the safety information
provided.
Purpose of this Manual
This manual is intended to familiarize all personnel with
the safe operation and maintenance procedures for the
following Greenlee tool:
G2090/03560 Adjustable Cable Stripping Tool
Keep this manual available to all personnel.
Replacement manuals are available upon request at no
charge at www.greenlee.com.
KEEP THIS MANUAL
All specications are nominal and may change as design
improvements occur. Greenlee Textron Inc. shall not be liable for
damages resulting from misapplication or misuse of its products.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
3
IMPORTANT SAFETY INFORMATION
SAFETY
ALERT
SYMBOL
This symbol is used to call your attention to hazards
or unsafe practices which could result in an injury or
property damage. The signal word, dened below,
indicates the severity of the hazard. The message
after the signal word provides information for pre-
venting or avoiding the hazard.
Immediate hazards which, if not avoided, WILL result
in severe injury or death.
Hazards which, if not avoided, COULD result in
severe injury or death.
Hazards or unsafe practices which, if not avoided,
MAY result in injury or property damage.
Read and understand all of the
instructions and safety information
in this manual before operating or
servicing this tool.
Failure to observe this warning could
result in severe injury or death.
This tool is not protected against
electrical shock. Read and under-
stand instructions before using the
Greenlee G2090/03560.
Failure to observe this warning could
result in severe injury or death.
Wear eye protection when using this
tool.
Failure to wear eye protection could
result in serious eye injury from ying
debris.
Blades are sharp. Keep ngers away
from blades when stripping cable and
when replacing blade.
Failure to observe this precaution
may result in injury.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
4
Identification
Specifications
Capacity ........................................... 8 AWG to 750 kcmil
or cable with an outside diameter of
3/16" to 1-1/4" (4.7 mm to 31.7 mm)
1. Cable guide hook
2. Bi-directional blade
3. Blade depth adjustment knob
4. Handle
5. Handle stop
6. Thumb lever
7. Lifting edge
8. Directions for ring and spiral cutting
9. Directions for increasing and
decreasing blade depth
10. Blade housing
11. Blade housing latch (2)
4
3
1
8
9
7
6
2
5
11
10
Maintenance
Keep the tool clean and dry. No additional maintenance
is required.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
5
Operation
Numbers in parentheses refer to the “Identication”
section of this manual.
1. Rotate the blade depth adjustment knob (3) until the
blade (2) will strip the insulation without damaging
the conductor.
2. Place your hand around the handle (4) with your
index nger against the handle stop (5). Press the
lever (6) with your thumb to advance the cable guide
hook (1).
3. Place the cable stripping tool around the cable at
the location for the desired strip length.
4. Rotate the cable stripping tool two to three com-
plete revolutions around the cable in a counter-
clockwise direction to make the ring cut. The cutting
directions are displayed on the handle of the tool.

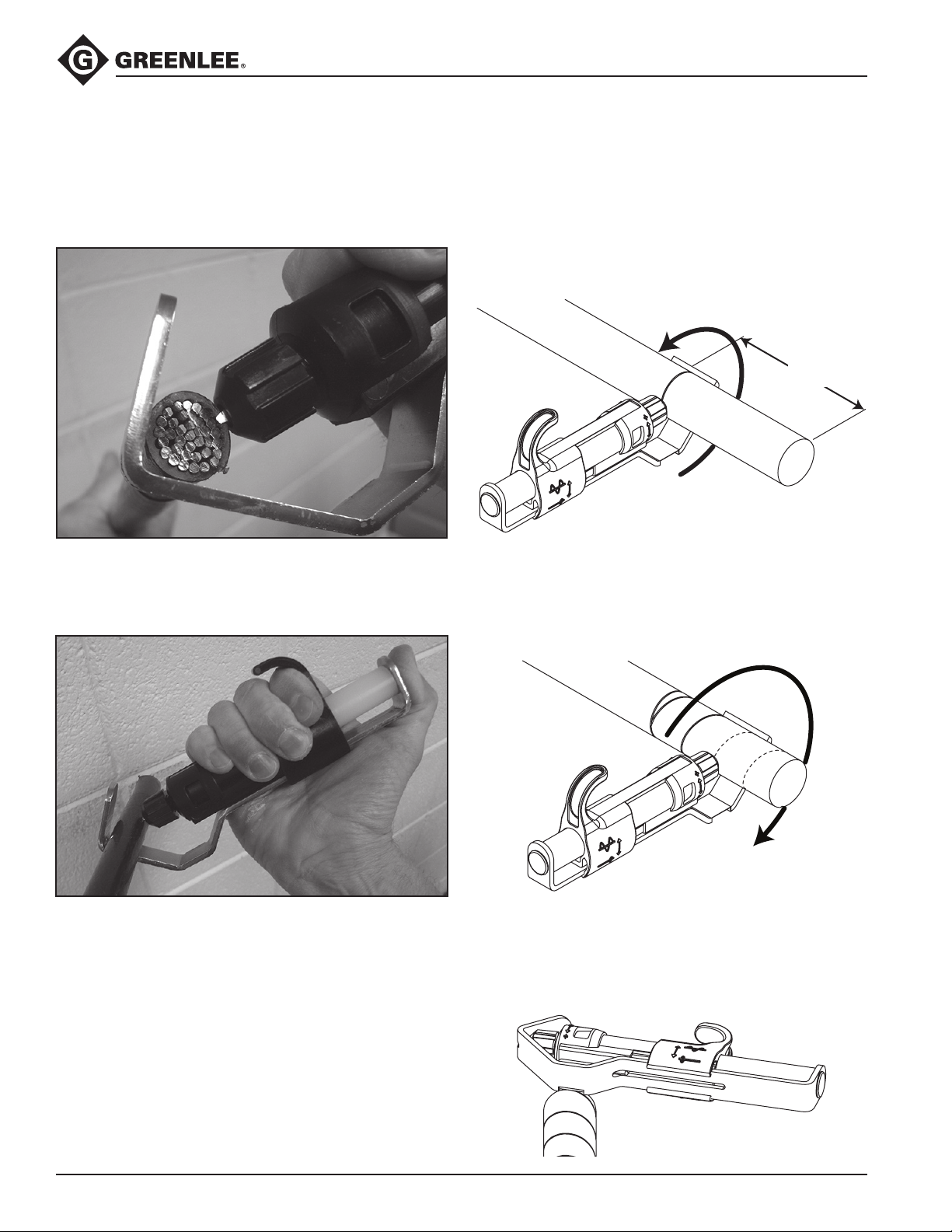

Ring Cutting Direction
Strip
Length
5. Rotate the cable stripping tool in the opposite direc-
tion around the cable to make a spiral cut to the end
of the cable. The cutting directions are displayed on
the handle of the stripping tool.
Spiral Cutting Direction
6. Remove the cable stripping tool from the cable.
7. Use the lifting edge (7) at the end of the spiral cut to
peel the insulation jacket off the conductor.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
6
Blade Replacement
Numbers in parentheses refer to the “Identication”
section of this manual.
A. Rotate the blade depth adjusting knob (3) until the
blade (2) is completely concealed.
B. Spread the two bottom tabs on the blade housing
(10) to disengage the two latches (11). The internal
compression spring will push the blade housing off
the handle.
C. Push the thumb lever (6) to advance the cable guide
hook (1) and remove the blade housing.
B. Spread bottom tabs to
remove blade housing.
Housing Latch
A. Rotate knob to conceal blade.
C. Press thumb lever to advance hook.
D. Remove the blade adjusting knob (3) and use pliers
to grab the top of the blade (2) and remove the
blade from the blade housing.
E. Align the at on the new blade with the at in the
blade housing.
E. Align flat on
blade and housing.
F. Install the new blade until the blade base surface is
below the edge in the housing and approximately
0.025" below the housing surface.
0.025"
G. Reinstall the blade depth adjusting knob, but keep
the blade tip concealed for protection.
H. Reinstall the blade housing on the handle (4) until
both latches snap tight against the handle.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
7
Índice
Descripción ................................................................... 7
Seguridad...................................................................... 7
Propósito de este manual ............................................. 7
Información importante sobre seguridad...................... 8
Identicación ................................................................. 9
Especicaciones ........................................................... 9
Mantenimiento............................................................... 9
Funcionamiento........................................................... 10
Hoja de repuesto......................................................... 11
Ilustración y lista de piezas ......................................... 18
Descripción
La herramienta desforradora de cables Greenlee
G2090/03560 ajustable está destinada para retirar el
aislamiento en los conductores de aluminio y cobre.
Patente pendiente.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar
y dar mantenimiento a las herramientas y equipo de
Greenlee. Este manual de instrucciones y todas las
marcas que ostenta la bomba le ofrecen la información
necesaria para evitar riesgos y prácticas poco seguras
relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.
Propósito de este Manual
Este manual tiene como propósito familiarizar a todo
el personal con los procedimientos de operación y
mantenimiento seguros para la siguiente herramienta
Greenlee:
Herramienta desforradora de cables
G2090/03560 ajustable
Siempre mantenga este manual al alcance de todo el
personal.
Puede obtener copias adicionales de manera gratuita,
previa solicitud en www.greenlee.com.
CONSERVE ESTE MANUAL
Todas las especicaciones son nominales y podrían cambiar según
se hagan mejoras en el diseño. Greenlee Textron Inc. no será
responsable por daños que resulten de la aplicación o uso indebidos
de sus productos.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
8
IMPORTANTE INFORMACIÓN SOBRE SEGURIDAD
SÍMBOLO
DE ALERTA
SOBRE
SEGURIDAD
Este símbolo se utiliza para indicar un riesgo o
práctica poco segura que podría ocasionar lesiones
o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje
que sigue a dichos términos le indica cómo puede
evitar o prevenir dicho riesgo.
Peligros inmediatos que, de no evitarse,
OCASIONARÁN graves lesiones o incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR
graves lesiones o incluso la muerte.
Peligros o prácticas peligrosas que, de no evitarse,
PUEDEN OCASIONAR lesiones o daños materiales.
Lea y entienda todas las
instrucciones y la información sobre
seguridad que aparecen en este
manual, antes de manejar esta
herramienta o darle mantenimiento.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Esta herramienta no tiene protección
contra choque eléctrico. Lea y
entienda las instrucciones antes de
utilizar el pelacables GTS-1930 de
Greenlee.
De no observarse esta advertencia
podrían sufrirse lesiones graves o
incluso la muerte.
Al operar esta herramienta utilice
protectores para ojos.
De no utilizar protectores para ojos
puede sufrir graves lesiones oculares
si restos de materiales llegaran a
saltar.
Las cuchillas tienen puntas cortantes.
Mantenga los dedos alejados de las
cuchillas cuando desforre cables o
cuando reemplace la cuchilla.
De no observarse esta advertencia
podrían sufrirse lesiones.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
9
Identificación
Especificaciones
Capacidad...................................8 AWG hasta 750 kcmil
o cable con un diámetro exterior de
4,7 mm hasta 31,7 mm (3/16" hasta 1-1/4")
1. Gancho guía del cable
2. Cuchilla bidireccional
3. Perilla de ajuste de profundidad
de la cuchilla
4. Empuñadura
5. Tope de empuñadura
6. Palanca manual
7. Borde elevador
8. Instrucciones para el corte en anillo
y en espiral
9. Instrucciones para aumentar y
reducir la profundidad de la cuchilla
10. Caja de la cuchilla
11. Pestillo de la caja de la cuchilla (2)
4
3
1
8
9
7
6
2
5
11
10
Mantenimiento
Mantenga limpia y seca la herramienta. No se necesita
mantenimiento adicional.
G2090/03560
Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070
10
Funcionamiento
Los números en paréntesis se reeren a la sección
“Identicación” de este manual.
1. Gire la perilla de ajuste de profundidad de la cuchilla
(3) hasta que la cuchilla (2) pueda pelar el aislante
sin dañar el conductor.
2. Coloque su mano alrededor de la empuñadura
(4) con su dedo índice apoyado en el tope de la
empuñadura (5). Presione la palanca (6) con el
pulgar para avanzar el gancho guía del cable (1).
3. Coloque la herramienta desforradora de cables
alrededor del cable en la ubicación correcta para la
longitud de desforrado deseada.
4. Gire a la izquierda la herramienta desforradora de
cable dos a tres revoluciones completas alrededor
del cable para hacer el corte de anillo. Las
direcciones de corte se muestran en la empuñadura
de la herramienta.
Dirección de corte en anillo
Longitud de
desforrado
5. Gire la herramienta desforradora de cables en la
dirección opuesta alrededor del cable para efectuar
un corte en espiral hasta el extremo del cable. Las
direcciones de corte se muestran en la empuñadura
de la herramienta desforradora.
Dirección de corte en espiral
6. Retire del cable la herramienta desforradora de
cables.
7. Use el borde elevador (7) en el extremo del corte en
espiral para desprender el forro de aislamiento del
conductor.
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Textron Werkzeuge Handbücher
Textron
Textron Greenlee 915FS Bedienungsanleitung
Textron
Textron Klauke Mini+ ESB 15-L Bedienungsanleitung
Textron
Textron GREENLINE 910FS Konfigurationshandbuch
Textron
Textron Klauke PK 120U Bedienungsanleitung
Textron
Textron Klauke ESM 25CL Bedienungsanleitung
Textron
Textron Greenline 45677 Bedienungsanleitung
Textron
Textron Greenlee Gator E12CCXLX Bedienungsanleitung
Textron
Textron EZGO 610987 Bedienungsanleitung
Textron
Textron GREENLEE 39106 Bedienungsanleitung
Textron
Textron Klauke K 105/1 Bedienungsanleitung
Textron
Textron Greenlee 1731 Bedienungsanleitung
Textron
Textron GREENLEE K05-1GL Bedienungsanleitung
Textron
Textron GREENLEE 7646 Bedienungsanleitung
Textron
Textron Greenlee GTSD-1930 Bedienungsanleitung
Textron
Textron Greenlee JRF-4EPR Bedienungsanleitung
Textron
Textron Cessna 182S Kurzanleitung
Textron
Textron Greenlee Ultra Tugger 6800 Bedienungsanleitung
Textron
Textron Klauke Multi PK60UNV Bedienungsanleitung
Textron
Textron Greenlee 441 Series Bedienungsanleitung
