THORENS TD 160 HD Bedienungsanleitung
TD 160 HD
Bedienungsanleitung
User Manual
Mode d’Emploi
www.thorens.com
Bedienungsanleitung
User Manual
Mode d’Emploi
TD 160 HD
EINLEITUNG 6
SICHERHEITSHINWEISE 7
AUSPACKEN UND MONTAGE 8
AUFSTELLUNG UND ANSCHLUSS 11
INSTALLATION DES TONABNEHMERS 13
EINSTELLUNG DER TONARMHÖHE 14
FEINJUSTAGE DES TONABNEHMERS 15
TONARM TP 250 16
TONARM TP 300 17
BETRIEB DES PLATTENSPIELERS 18
WARTUNG UND PFLEGE 19
TECHNISCHE DATEN 20
SERVICEINFORMATIONEN 21
Inhalt
Table of Contents Table des matiéres
INTRODUCTION 40
CONSIGNES DE SECURITE 41
DEBALLAGE ET MONTAGE 42
INSTALLATION ET RACCORDEMENT 45
INSTALLATION DE LA CELLULE DE LECTURE 47
REGLAGE DE LA HAUTEUR DU BRAS 48
REGLAGE PRECIS DE LA CELLULE 49
BRAS DE LECTURE TP 250 50
BRAS DE LECTURE TP 300 51
UTILISATION DE LA PLATINE 52
MAINTENANCE ET ENTRETIEN 53
DONNEES TECHNIQUES 54
INFORMATIONS SERVICE APRES-VENTE 55
INTRODUCTION 23
HINTS FOR SAFETY AND PRECAUTION 24
UNPACKING AND ASSEMBLY 25
SET UP AND CONNECTIONS 28
MOUNTING THE PICKUP CARTRIDGE 30
ADJUSTING TONEARM HEIGHT 31
ALIGNMENT OF PICKUP CARTRIDGE 32
TONEARM TP 250 33
TONEARM TP 300 34
OPERATION 35
MAINTENANCE AND CARE 36
TECHNICAL SPECIFICATIONS 37
SERVICE INFORMATION 38

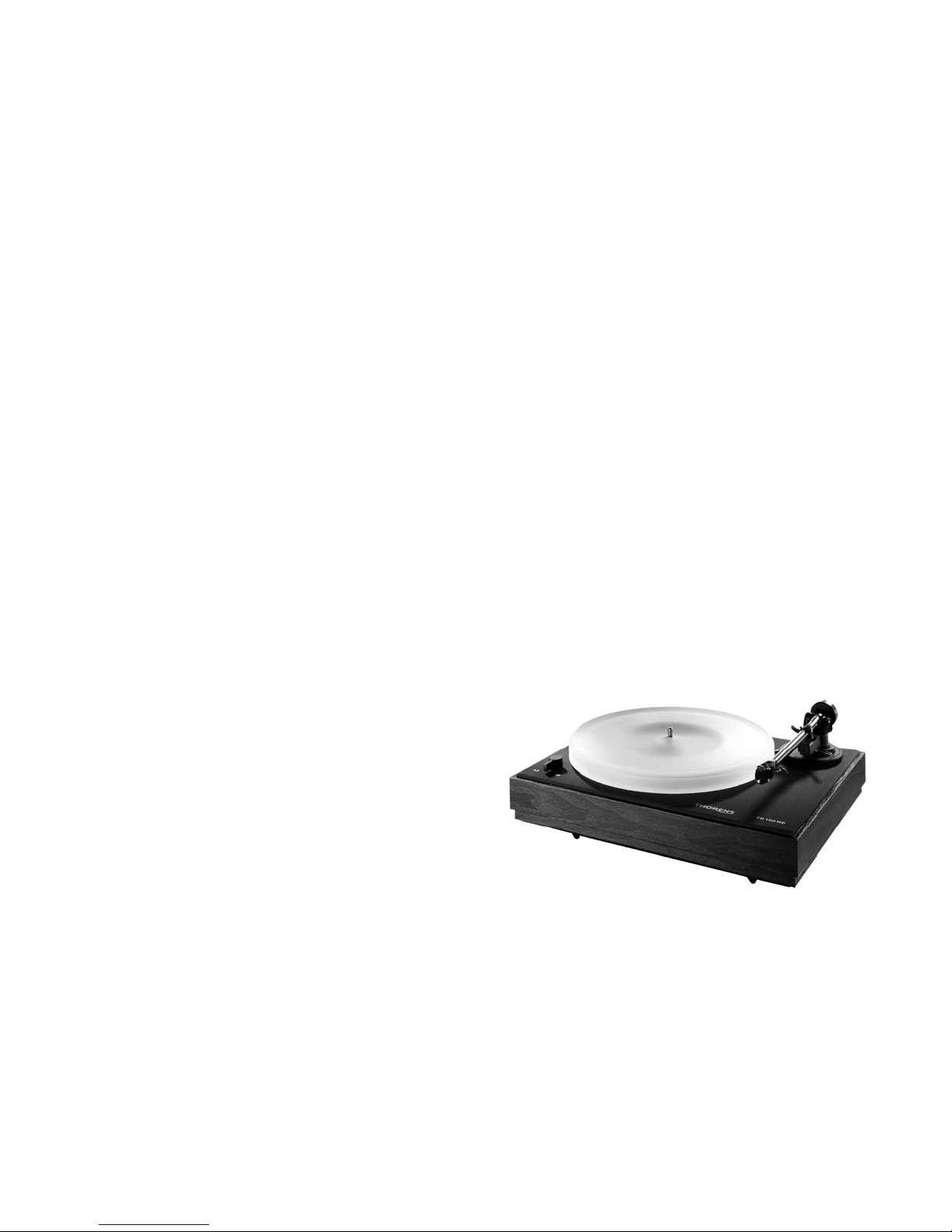

Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Plattenspielers.
Wir hoffen, dass Sie mit Ihrem neuen Plattenspieler viel
Freude haben werden. In Verbindung mit einem guten
Tonabnehmersystem besitzt dieses Laufwerk herausra-
gende Wiedergabequalitäten. Fertigung und Montage
erfolgen komplett in Deutschland, so dass Sie sich auch
noch nach Jahren auf das Gerät verlassen können.
Bitte denken Sie daran, dass dieser Plattenspieler ein Prä-
zisionsinstrument ist, das stets mit Sorgfalt behandelt wer-
den muss. Wir empfehlen Ihnen daher, diese Bedienungs-
anleitung vor der ersten Ingebrauchnahme aufmerksam
durchzulesen. Sie enthält wichtige Hinweise für Aufstellung,
Anschluss und Konguration Ihres neuen Laufwerks.
Sollten Sie darüber hinaus noch Fragen haben, so können
Sie sich jederzeit an Ihren Thorens Fachhändler wenden.
6
Sicherheitshinweise
BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME
AUFMERKSAM LESEN!
VORSICHT
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse des
Netzteils nicht geöffnet werden. Im Geräteinneren benden sich keine
vom Benutzer zu wartenden Teile.
ERLÄUTERUNG DER GRAFISCHEN SYMBOLE
Das Blitz-Symbol mit dem nach unten weisenden
Pfeil im gleichseitigen Dreieck warnt vor “gefährli-
cher Spannung” im Gehäuseinneren, deren Höhe für
eine Gefährdung von Personen durch einen Strom-
schlag ausreichend ist.
Das Ausrufezeichen innerhalb des gleichseitigen
Dreiecks macht auf wichtige Bedienungs- und War-
tungshinweise in der beiliegenden Bedienungsanlei-
tung aufmerksam.
WARNUNG
UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA-
GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN.
WICHTIG: ENTSORGUNG VON ELEKTROGE-
RÄTEN DURCH VERBRAUCHER IN PRIVATEN
HAUSHALTEN INNERHALB DER EU
Dieses Symbol auf dem Produkt oder dessen Verpa-
ckung gibt an, dass dieses Produkt nicht zusammen
mit dem Restmüll entsorgt werden darf. Es obliegt
daher Ihrer Verantwortung, das Gerät an einer ent-
sprechenden Stelle für die Entsorgung oder Wieder-
verwertung von Elektrogeräten aller Art abzugeben
(z.B. ein Werkstoffhof). Die separate Sammlung und
das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt
ihrer Entsorgung trägt zum Schutz der Umwelt bei
und gewährleistet, dass sie auf eine Art und Weise
recycelt werden, die keine Gefährdung für die Ge-
sundheit von Mensch und Umwelt darstellt. Weite-
re Informationen darüber, wo Sie alte Elektrogeräte
zum Recyceln abgeben können, erhalten Sie bei
den örtlichen Behörden, Werkstoffhöfen oder dort,
wo Sie das Gerät erworben haben.
2002/95/EC (RoHS) konform.
7
Dieses Elektronikprodukt entspricht den gültigen Richtlinien
zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen
wurden mit positivem Ergebnis vorgenommen.
Auspacken und Montage
Nehmen Sie das Gerät und die mitgelieferten Einzelteile
vorsichtig aus der Verpackung.
Lieferumfang:
Bei Beachtung der nachfolgenden Hinweise wird
die Montage Ihres neuen Plattenspielers nur we-
nige Minuten in Anspruch nehmen.
1 x Chassis (mit/ohne Tonarm)
1 x Tonarmgewicht
1 x Thorens Antriebsriemen
1 x Plattenteller
1 x Antistatische Matte (2 Teile)
1 x Spezial Lageröl
1 x Montagehilfe für Antriebsriemen
1 x Steckernetzteil
1 x Cinchkabel
3 x RDC-Gerätefuß
1 x Staubschutzhaube aus Acryl
1 x Wasserwaage (Libelle)
1 x Adapter für 17cm-Schallplatten
Schrauben Sie die RDC-Füße an der Unterseite des Chas-
sis an und stellen Sie dieses auf eine ebene Unterlage.
Geben Sie nun fünf bis acht Tropfen des mitgelieferten
Spezialöls in das Lager und setzen Sie die Achse mit dem
dickeren Ende voran in das Lager ein (Abb. 1).
8
Abbildung 1
Die Montage von Plattenteller und Antriebsriemen erfolgt
durch eine spezielle Montagehilfe (Abb. 2.1).
Bringen Sie die Metallbügel der Montagehilfe wie in Abb.
2.1 dargestellt in Position. Legen Sie den Plattenteller um-
gedreht auf eine ebene Unterlage und spannen Sie den
Riemen um den integrierten Subteller (Abb. 2.2). Haken Sie
nun die Monatgehilfe im Riemen ein und ziehen Sie diesen
vorsichtig bis zum Rand des Tellers. Befestigen Sie Riemen
und Monagehilfe wie in Abb. 2.3 dargestellt am Tellerrand.
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,
Motor-Riemenscheibe und der Laufäche im Inneren
des Plattentellers. Falls notwendig, können Sie diese
Teile mit einem in reinem Alkohol getränkten, nicht fa-
sernden Tuch oder Lappen reinigen.
Drehen Sie nun den Teller um und setzen Sie ihn vorsich-
tig auf die Achse. Platzieren Sie ihn dabei so, dass die
durch die Montagehilfe gebildete Fläche zwischen Riemen
und Subteller genau über der Motor-Riemenscheibe liegt
(Abb. 2.4). Der Teller sitzt richtig, wenn er sich nur noch
wenige Grad nach links und rechts bewegen lässt.
9
Abbildung 2.1 Abbildung 2.2
Abbildung 2.3 Abbildung 2.4
Drehen Sie nun die Drahtbügel der Montagehilfe nachein-
ander nach innen (Abb. 3.1), hierdurch wird der Riemen
freigegeben und legt sich um die Riemenscheibe. Entfer-
nen Sie die Montagehilfe wie in Abb. 3.2 dargestellt. Dre-
hen Sie den Teller anschließend einige Male von Hand um
den korrekten Sitz des Riemens zu überprüfen.
Legen Sie die spezielle Kautschuk-Polymer-Matte auf den
Plattenteller (Abb. 3.3). Die zwei Teile der Matte ermögli-
chen es, unterschiedlich dicke Schallplatten abzuspielen,
ohne die Höhe des Tonarms (VTA, siehe Seite 14) verän-
dern zu müssen.
Wurde Ihr Plattenspieler ohne Tonarm geliefert, so montie-
ren Sie diesen nun bitte nach der Anleitung des Herstellers.
Ansonsten ist der Plattenspieler nun vollständig montiert
und kann aufgestellt und angeschlossen werden.
WICHTIG: Bitte bewahren Sie die Verpackung auf, falls das
Gerät einmal zum Transport verpackt werden muss. Für
Transportschäden durch unsachgemäße Verpackung wird
keine Haftung übernommen!
Abbildung 3.1 Abbildung 3.2
Abbildung 3.3
