Sicherheitshinweise
BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME
AUFMERKSAM LESEN!
VORSICHT
Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht
geöffnet werden. Im Geräteinneren befinden sich keine vom Benutzer
zu wartenden Teile.
ERLÄUTERUNG DER GRAFISCHEN SYMBOLE
Das Blitz-Symbol mit dem nach unten weisenden
Pfeil im gleichseitigen Dreieck warnt vor “gefährli-
cher Spannung” im Gehäuseinneren, deren Höhe
für eine Gefährdung von Personen durch einen
Stromschlag ausreichend ist.
Das Ausrufezeichen innerhalb des gleichseitigen
Dreiecks macht auf wichtige Bedienungs- und
Wartungshinweise in der beiliegenden Bedie-
nungsanleitung aufmerksam.
WARNUNG
UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA-
GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH
FEUCHTIGKEIT AUSGESETZT WERDEN.
WICHTIG: ENTSORGUNG VON ELEKTROGE-
RÄTEN DURCH VERBRAUCHER IN PRIVATEN
HAUSHALTEN INNERHALB DER EU
Dieses Symbol auf dem Produkt oder dessen Ver-
packung gibt an, dass dieses Produkt nicht zu-
sammen mit dem Restmüll entsorgt werden darf.
Es obliegt daher Ihrer Verantwortung, das Gerät
an einer entsprechenden Stelle für die Entsorgung
oder Wiederverwertung von Elektrogeräten aller
Art abzugeben (z.B. ein Werkstoffhof). Die separa-
te Sammlung und das Recyceln Ihrer alten Elekt-
rogeräte zum Zeitpunkt ihrer Entsorgung trägt zum
Schutz der Umwelt bei und gewährleistet, dass sie
auf eine Art und Weise recycelt werden, die keine
Gefährdung für die Gesundheit von Mensch und
Umwelt darstellt. Weitere Informationen darüber,
wo Sie alte Elektrogeräte zum Recyceln abgeben
können, erhalten Sie bei den örtlichen Behörden,
Werkstoffhöfen oder dort, wo Sie das Gerät erwor-
ben haben.
Dieses Elektronikprodukt entspricht den gültigen Richt-
linien zur Erlangung des CE-Zeichens. Alle notwendigen
Prüfungen wurden mit positivem Ergebnis vorgenommen.
2002/95/EC (RoHS) konform.
Auspacken und Montage
Nehmen Sie das Gerät und die mitgelieferten Einzelteile
vorsichtig aus der Verpackung.
Lieferumfang:
Legen Sie den Gummiantriebsriemen um den inneren
Plattenteller und die Riemenscheibe (Abb. 1). Platzieren
Sie danach den äußeren Plattenteller mit der Vertiefung
nach unten auf dem inneren Teller.
Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,
Motor-Riemenscheibe und der Laufäche des inneren
Plattentellers. Falls notwendig, können Sie diese Teile
mit einem in reinem Alkohol getränkten, nicht fasern-
den Tuch oder Lappen reinigen.
7
1 x Chassis mit Innenteller und Tonarm
1 x Thorens Antriebsriemen
1 x Plattenteller mit Filzmatte
1 x Staubschutzhaube
1 x Tonarmgegengewicht
1 x Antiskatinggewicht
1 x Steckernetzteil
1 x Cinchkabel mit Erdungslitze
1 x Adapter für 7” Schallplatten
Setzen Sie anschließend die Staubschutzhaube in die
Scharniere auf der Rückseite des Chassis ein.
Der Plattenspieler ist nun vollständig montiert.
WICHTIG: Bitte bewahren Sie die Verpackung auf, falls
das Gerät einmal zum Transport verpackt werden muss.
Für Transportschäden durch unsachgemäße Verpackung
wird keine Haftung übernommen!

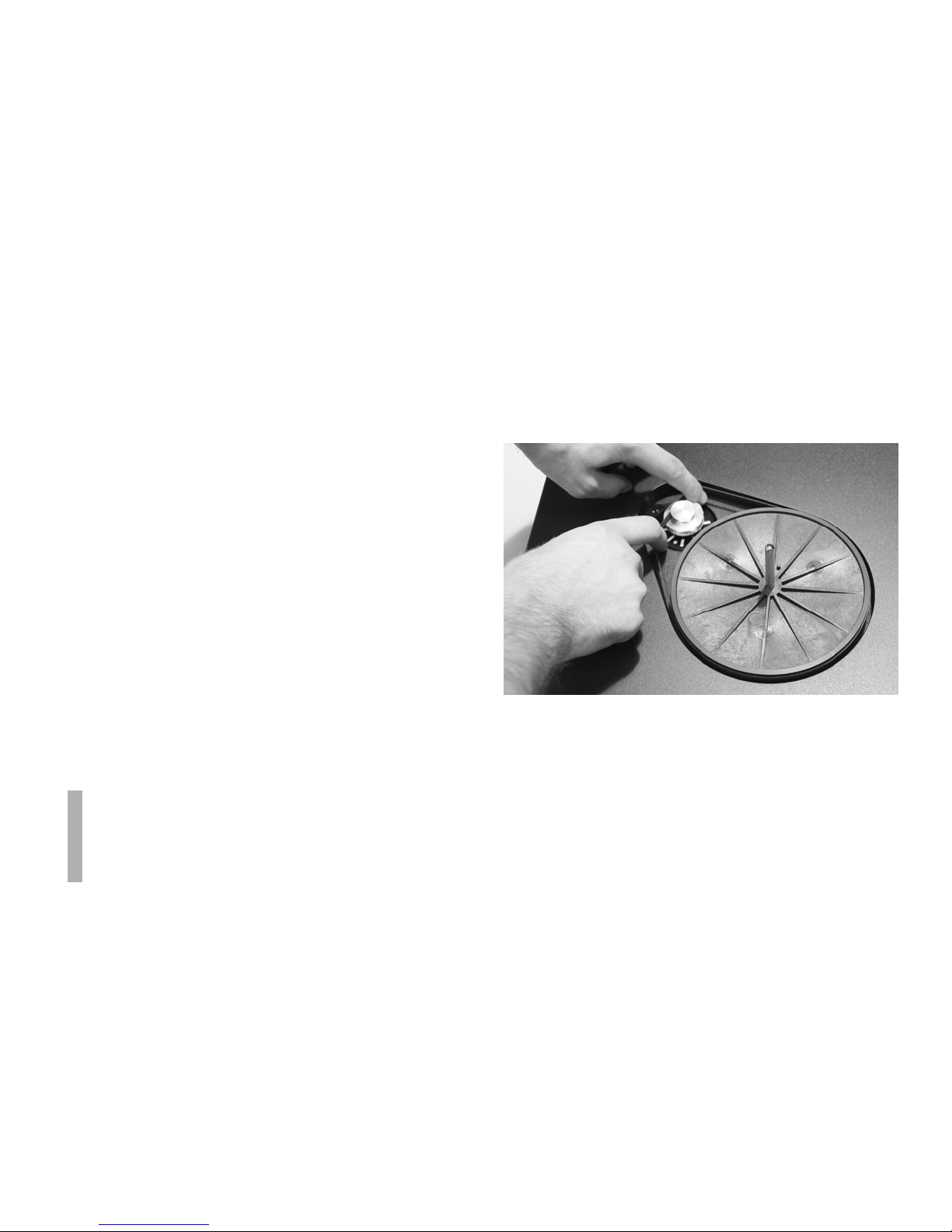

Abb. 1
Aufstellung und Anschluss
Durch die Auswahl eines entsprechenden Thorens Netz-
teils kann der Plattenspieler an allen Netzspannungen be-
trieben werden. Zum Anschluss an das Stromnetz wird
der Niederspannungsstecker am Kabel des Steckernetz-
teils mit der entsprechenden Buchse rechts unten an der
Geräterückseite verbunden (Abb. 2.1).
Verwenden Sie anschließend das mitgelieferte Cinchka-
bel um eine Verbindung zwischen dem Plattenspieler und
dem (Phono-)Eingang Ihres Verstärkers herzustellen (Abb.
2.2). HINWEIS: Achten Sie hierbei unbedingt auf eine kor-
rekte Polung der Anschlüsse!
Für Verstärker mit einer 5-poligen Eingangsbuchse nach
DIN benötigen Sie ein spezielles Adapterkabel. Bitte wen-
den Sie sich hierfür an Ihren Fachhändler.
Die getrennt geführte Litze stellt die Erd- bzw. Massever-
bindung her. Verbinden Sie diese mit der Masseschraube
an Plattenspieler und Verstärker (Abb. 2.2). Besitzt Ihr Ver-
stärker keine Masseschraube, so können Sie das Kabel
auch am Außenrand einer nicht verwendeten Eingangs-
buchse anklemmen.
8
Abb. 2.2
Abb. 2.1
9
Thorens Plattenspieler sind relativ unempndlich gegenü-
ber Erschütterungen. Dennoch stellen diese ein generelles
Problem bei der Plattenwiedergabe mit hochwertigen Ton-
abnehmern dar. Wählen Sie deshalb ein möglichst stabiles
Möbelstück zur Aufstellung und vermeiden Sie die Nähe
zu Lautsprechern.
Leider reicht dies in älteren Häusern mit Holzbalkende-
cken bisweilen nicht aus. In der Regel hilft hier allerdings
die Aufstellung des Plattenspielers auf einer Konsole, die
mit geeigneten Konsolenträgern an einer tragenden Zim-
merwand befestigt wird.
Ein Brummgeräusch in den Lautsprechern, dessen
Laustärke sich mit dem Lautstärkeregler beeinussen
lässt, kann ein Zeichen für eine fehlerhafte Erdverbin-
dung sein. Zunächst sollte untersucht werden, ob die
Masseverbindung einen sicheren Kontakt aufweist und
die Litze ggf. an einer anderen Stelle befestigt werden.
Sollte sich das Brummgeräusch hierdurch nicht besei-
tigen lassen, setzen Sie sich bitte mit Ihrem Fachhänd-
ler in Verbindung.
Achten Sie bei der Aufstellung Ihres neuen Plattenspielers
darauf, einen Mindestabstand zu anderen elektronischen
Geräten (z.B. Verstärker, Reciever oder CD-Spieler) ein-
zuhalten, da es sonst zu magnetischen Einstrahlungen
auf das Tonabnehmersystem kommen kann, welche sich
durch Brummstörungen in der Wiedergabe äußern.
Magnetische Störungen kann man leicht ermitteln und
beseitigen, indem man Aufstellung und Position der
Geräte zueinander verändert.
10
Tonarm und Tonabnehmersystem
Ihr neuer Thorens TD 295 MK IV wurde mit vorinstalliertem
Tonarm Thorens TP 41 und dem Tonabnehmersystem
Audio Technica AT‑95E geliefert (Abb. 3).
HINWEIS: Die nachfolgenden Installationshinweise sind
nur von Bedeutung, falls Sie das Tonabnehmersystem
wechseln möchten.
Am Tonarm TP 41 können nahezu alle auf dem Markt be-
ndlichen Tonabnehmersysteme mit einem standardisier-
ten Abstand der Befestigungslöcher von 12,5 mm (1/2 ”)
montiert werden.
Die vier farblich gekennzeichneten Anschlußlitzen werden
auf die entsprechenden Anschluß-Stifte (identische Farbe)
des Tonabnehmersystems geschoben.
Ältere Tonabnehmer weisen diese Farbkennung manch-
mal leider nicht auf. Verbinden Sie in diesem Fall nach fol-
gendem Schema:
R
G
L
G
rechter Kanal, rot (Signal)
rechter Kanal, grün (Masse)
linker Kanal, weiß (Signal)
linker Kanal, blau (Masse)
Abb. 3

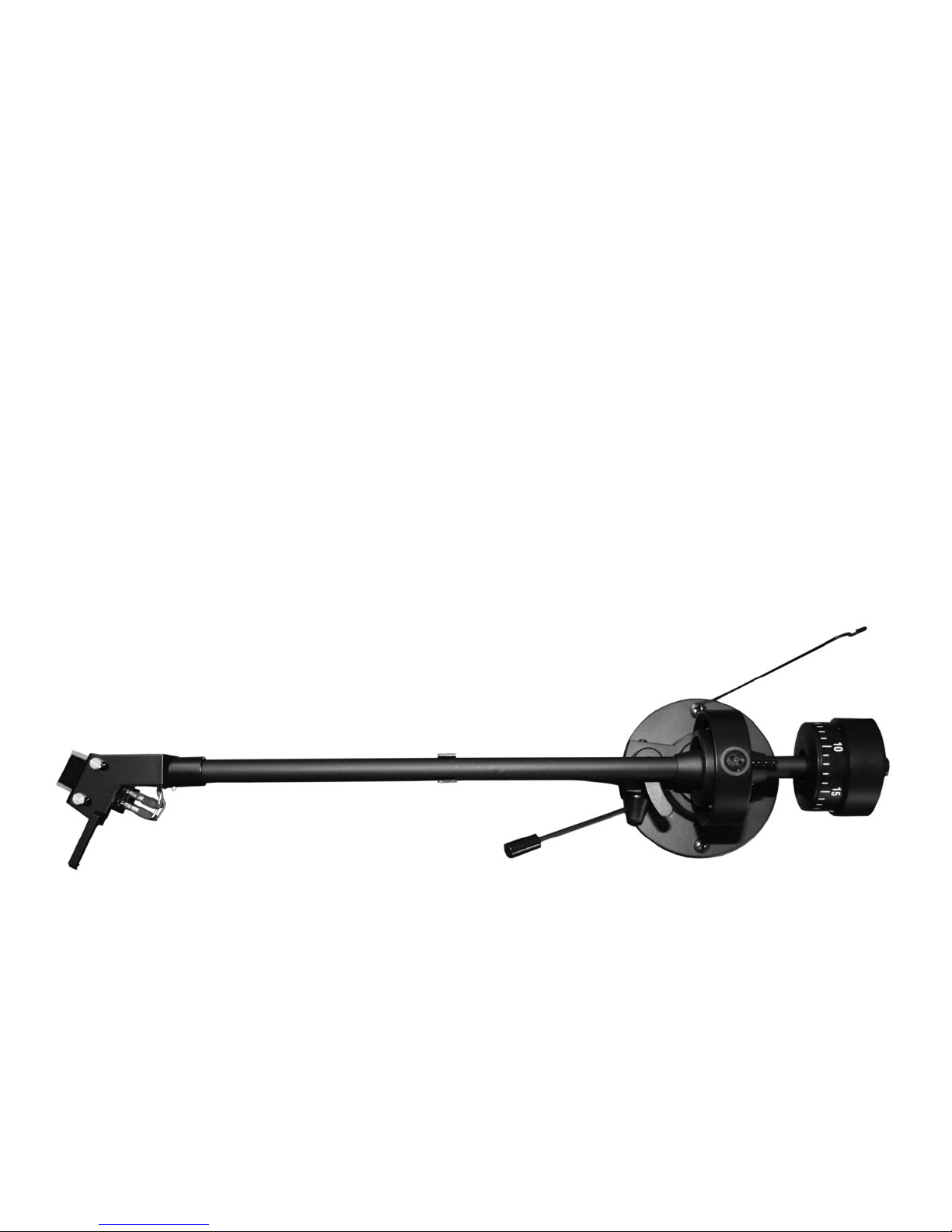

Tonarm TP 41 mit Tonabnehmersystem AT‑95E
Auagekraft: 15 - 25 mN / Empfohlene Auagekraft: 20 mN
