Tidomat SO-3392 Bedienungsanleitung
TIDO-149814381-103
2.0
©2017 Tidomat AB
SIDA 1/5
Installationsanvisning
Svenska
SO-3392
Inkoppling
1.
0V
2.
+12V
3.
CLK
4.
Data
Tekniska data
Spänningsmatning
12 VDC
Strömförbrukning
90 mA
Avläsningsteknik
EM 125 kHz
Temperaturområde
0°C till +40°C
Mått (BxHxD)
103x145x22 mm
Kablage
Rekommenderad kabel
ELQXB 2x3x0,5
Ledningsavstånd till dörrkontrollenhet
50 m
Dubbla ledare för 0V respektive 12V rekommenderas.
Kortläsning
Placera kortet i horisontellt läge
framför läsområdet.
Knappsats
För att aktivera knappsatsen, tryck
på stjärna (*). Krävs PIN-kod
aktiveras knappsatsen automatiskt
efter visat kort.
TIDO-149814381-103
2.0
©2017 Tidomat AB
SIDA 2/5
Installation instructions
English
SO-3392
Connection
1.
0V
2.
+12V
3.
CLK
4.
Data
Technical data
Supply voltage
12 VDC
Power consumption
90 mA
Card reading technology
EM 125 kHz
Temperature range
0°C to +40°C
Size (WxHxD)
103x145x22 mm
Cabling
Recommended cable type
ELQXB 2x3x0,5
Cable length to door controller
50 m
Double wiring for 0V and 12V is recommended.
Card reading
Put the card in a horizontal position
in front of the reading area.
Knappsats
To activate the keypad, press the
star key (*). If PIN is required, the
keypad will automatically be
activated when card is approved.
TIDO-149814381-103
2.0
©2017 Tidomat AB
SIDA 3/5
Asennusohje
Suomi
SO-3392
Liitäntä
1.
0V
2.
+12V
3.
CLK
4.
Data
Tekniset tiedot
Käyttöjännite
12 VDC
Virrankulutus
90 mA
Etälukutekniikka
EM 125 kHz
Lämpötila-alue
0°C to +40°C
Koko (LxKxS)
103x145x22 mm
Kaapelointi
Suositeltu kaapeli
ELQXB 2x3x0,5
Maksimi kaapelointietäisyys
oviohjaimelle
50 m
Lukijan liitäntäkaapelia jatkettaessa käytä vahvistettuja
pareja 0V ja 12V johtimille.
Kortin luku
Pidä korttia vaakasuoraan
lukualueen edessä.
Näppäimistö
Aktivoi näppäimistö painamalla tähti
-näppäintä (*). Mikäli PIN -koodi
vaaditaan, aktivoituu näppäimistö
automaattisesti korttia luettaessa.
TIDO-149814381-103
2.0
©2017 Tidomat AB

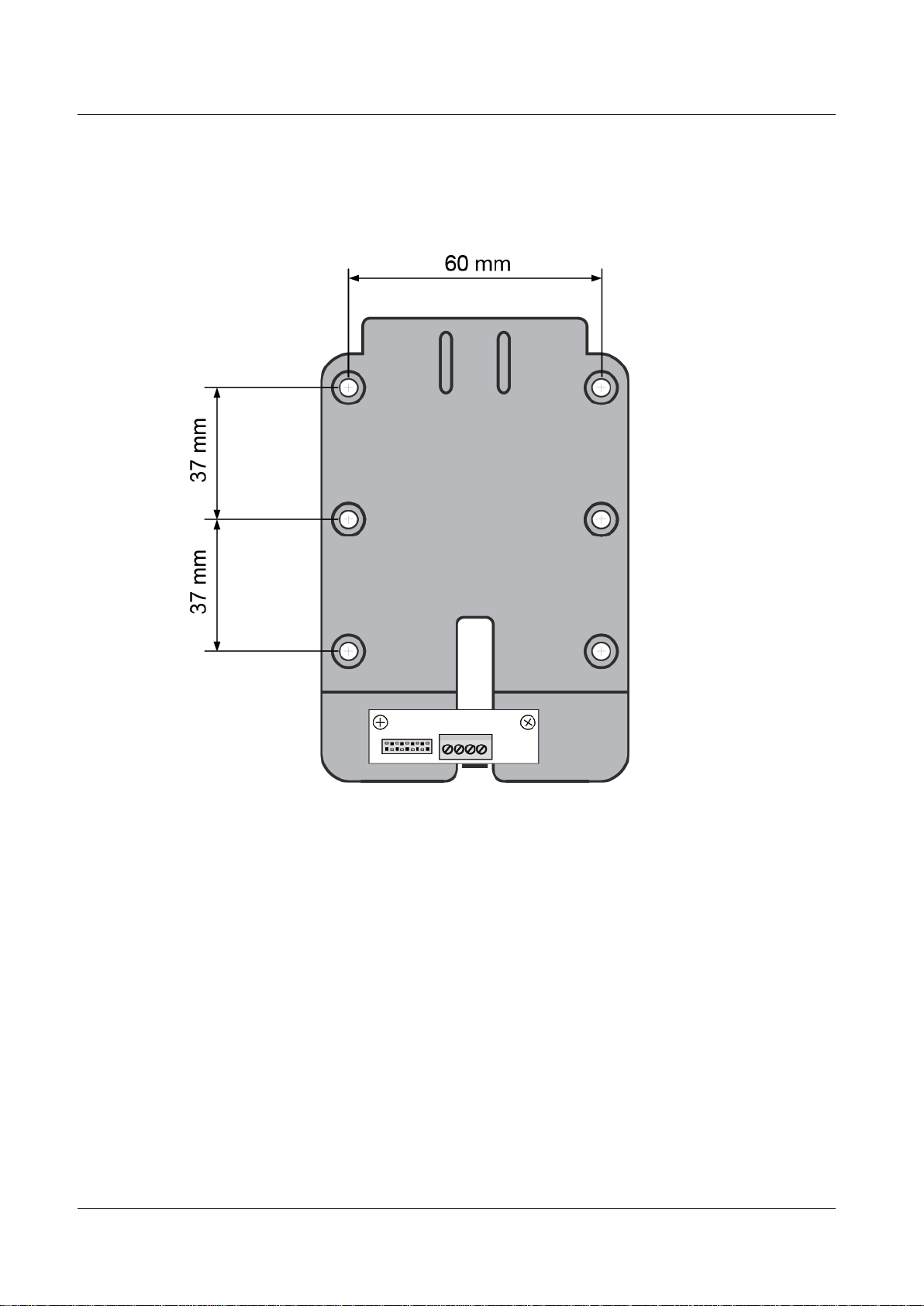

SIDA 4/5
SO-3392
TIDO-149814381-103
2.0
©2017 Tidomat AB
SIDA 5/5
SO-3392
