Toro TR50 Handbuch

TR50

Series

Rotor

Align the cap arrow with the left side

of the watering area. This is the non-

adjustable side of the watering arc.

Watering Arc Adjustment

Turn the arc adjustment ring to align

the white arrow to the right side of

the watering arc.

The watering area is between the cap arrow and the

adjustment ring arrow. This example is set to 180°.

Turn the adjustment ring 90° to the

left to decrease the arc.

The watering area can be adjusted between 30° and 360°.

When set to 360°, the nozzle does not reverse direction.

Instruction Guide

© 2003 The Toro Company, Irrigation Division •An ISO-9000 Certified Company •www.toro.com Form Number 373-0290 Rev. A

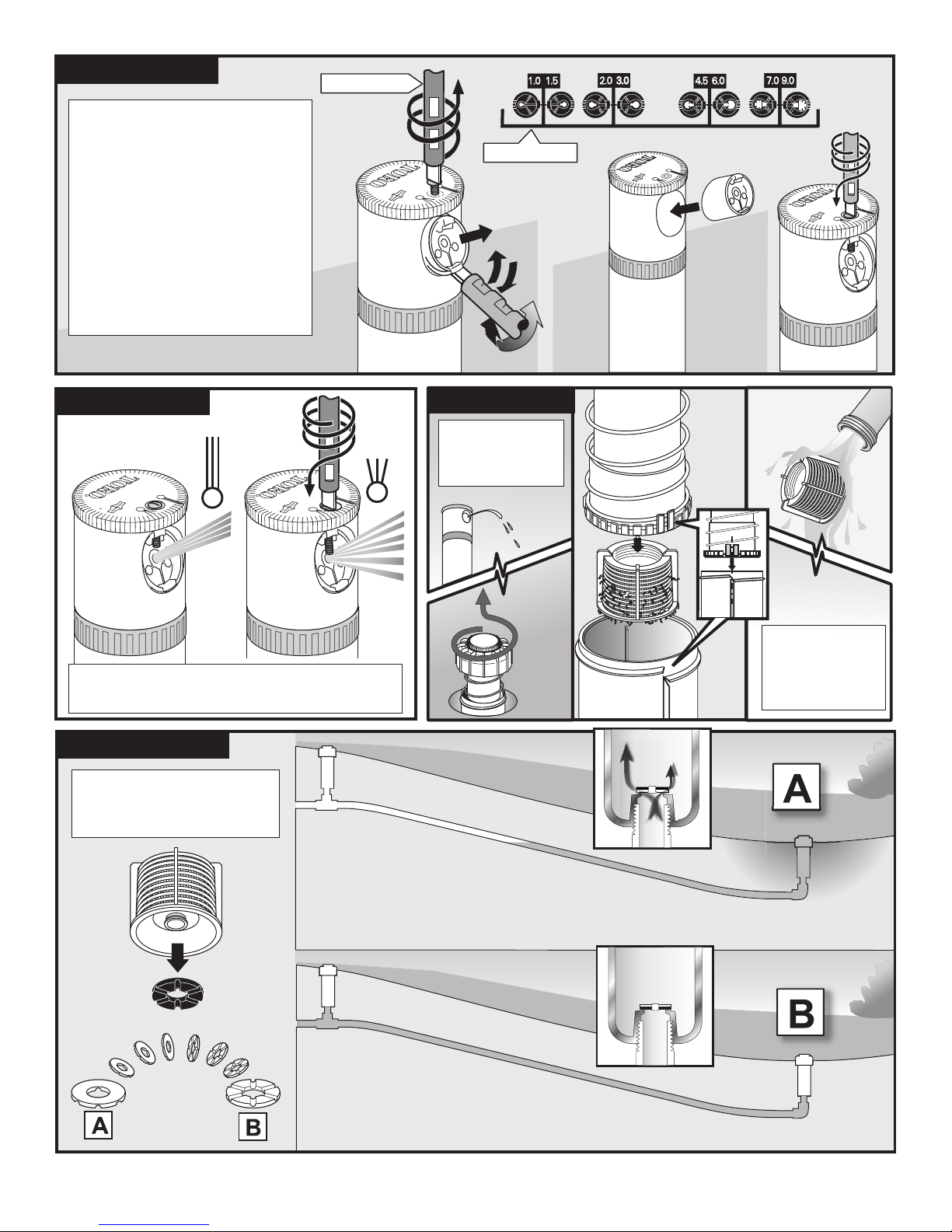

The TR50 sprinkler comes

with eight additional nozzle

sizes from 1 to 9 GPM. To

change the nozzle, use the

blade end of the sprinkler tool

or a screwdriver to turn the

nozzle screw out until it clears

the nozzle. Pry the nozzle out

at the bottom and install the

new nozzle. Return the nozzle

screw to its previous position.

Turn the nozzle screw in to diffuse and

shorten the spray radius.

To prevent low head

drainage, install check

valve disk in position B.

Remove and

flush screen

as needed.

Changing Nozzle

Adjusting Spray Cleaning Screen

Install Check Valve

Align riser

with body as

shown when

reassembling.

P/N 102-1303

P/N 102-2802
