Toro 110-2026 Bedienungsanleitung

Form No. 3354-114 Rev A

36in Bagger Enhancement KitFor Turbo Force® Cutting Unit for Mid-Size MowersModel No. 110–2026

Installation Instructions

Loose PartsUse the chart below to verify that all parts have been shipped.

Step

Description

Qty.

Use

1

No parts required

–

Prepare the mower deck forinstallation.

Rubber bafe

1

Metal bafe stiffener

1

Carriage bolt (5/16 x 1 inch)

52

Locknut (5/16 inch)

5

Install the bafes.

Step

1

Preparing the Mower Deck

No Parts Required

Procedure

1. P osition the mo w er on a ﬂat surface .

2. Diseng ag e the PTO , mo v e the motion control

lev ers to the neutral loc k ed position and set

the parking brak e .

3. Stop the engine , remo v e the k ey , and w ait for

all mo ving par ts to stop before lea ving the

operating position.

4. Lift the front of the mac hine and suppor t the

mac hine using jac k stands .

5. T horoughly clean the mo w er dec k. All debris

m ust be remo v ed to ensure the bafﬂe will ﬁt

properly ag ainst the mo w er dec k.

6. R e pair all bent and damag ed areas of the

mo w er dec k and re place any missing par ts .

Mechanical or h y draulic jacks may f ail to

suppor t the machine and cause a serious

injur y .

• Use jack stands when suppor ting the

machine.

• Do not use h y draulic jacks.

Step

2

Installing the Bafes

Parts needed for this step:

1

Rubber bafe

1

Metal bafe stiffener

5

Carriage bolt (5/16 x 1 inch)

5

Locknut (5/16 inch)

Procedure

Note: Install bolts as sho wn in Figure 1 .

1. Install r ubber bafﬂe and the bafﬂe stiffener

with 5 bolts (5/16 x 1 inc h) and 5 loc kn uts

(5/16 inc h) ( Figure 1 ).

2. R otate the cutting blades and mak e sure they

do not hit the bafﬂes .

© 2005—The Toro® Company8111 Lyndale Avenue SouthBloomington, MN 55420

Register at www.Toro.com. Original Instructions (EN)Printed in the USA.All Rights Reserved

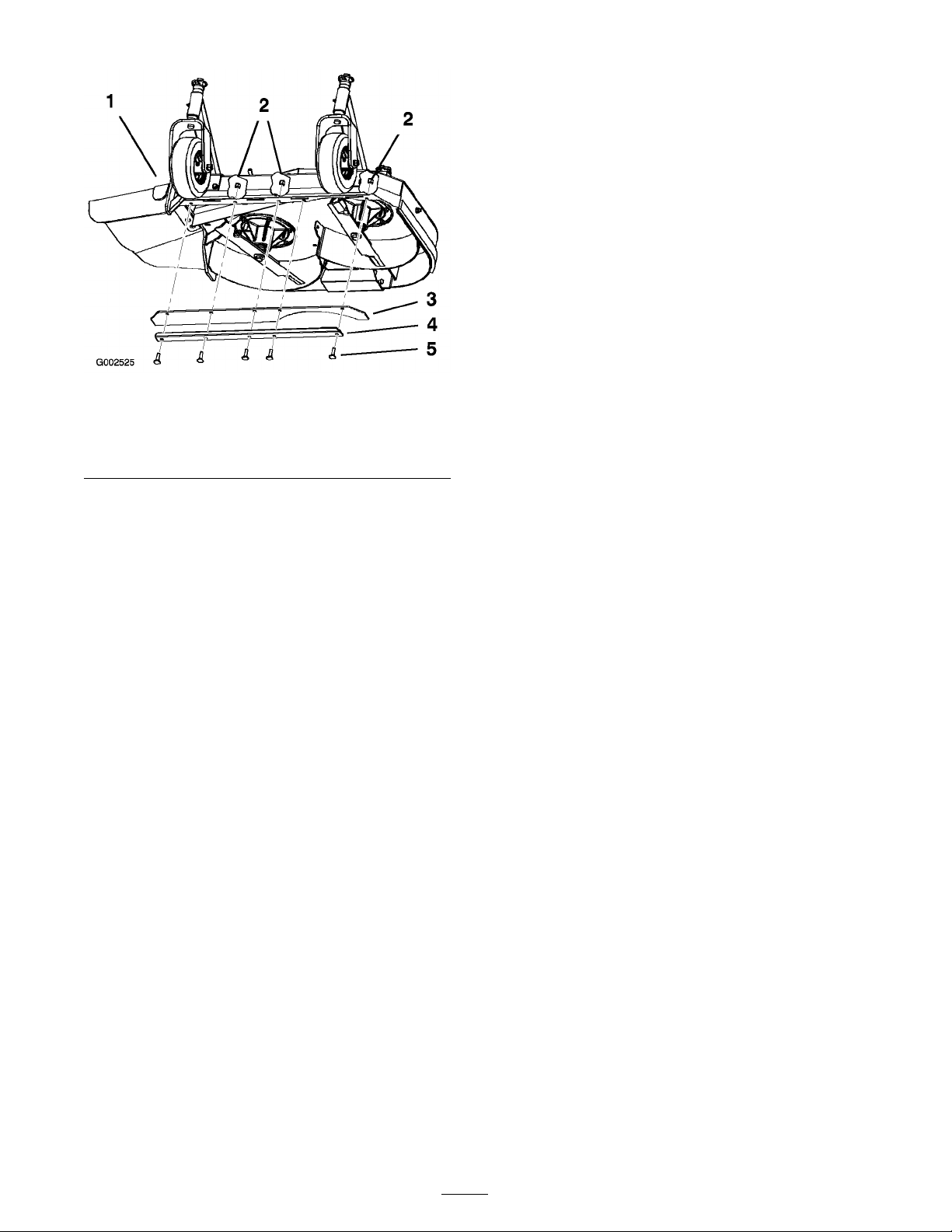

Figure 1

1. Mower deck 4. Bafe stiffener2. Locknut (5/16 inch) 5. Carriage bolt (5/16 x 1inch)3. Rubber bafe

2
