TSPROF K03 PRO SHARPENING DEVICE
USER MANUAL
Содержание:
Перед использованием заточного устройства TSPROF Профиль К03 Pro,
внимательно прочтите настоящее Руководство по эксплуатации (далее
Руководство). Неправильная эксплуатация Устройства может привести к его
поломке. Строгое следование правилам настоящего Руководства позволит
избежать травм и поломки Устройства.
Производитель не несет ответственности за ущерб, вызванный
неправильной эксплуатацией Устройства.

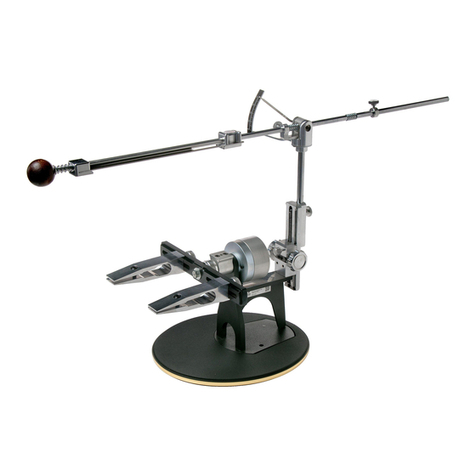

Устройство заточное TSPROF Профиль К03 Pro (далее Устройство)
представляет собой универсальное заточное приспособление,
обеспечивающее двухстороннюю заточку ножей без извлечения клинка из
зажимов для проточки обратной стороны режущей кромки.
ВНИМАНИЕ!
1. Назначение
2. Технические характеристики
3. Требования безопасности
4. Конструкция
5. Подготовка к работе
6. Сборка устройства
7. Калибровка угломера и установка угла заточки
8. Регулировка хода реечного подъемника
9. Порядок работы
10. Правила эксплуатации заточного устройства Профиль К03 Pro
11. Чистка и уход
12. Хранение и транспортировка
13. Утилизация
14. Свидетельство о приемке и продаже
2
3
3
4
6
7
9
11
11
14
14
14
15
30
2
3
Размеры устройства в рабочем положении, без
держателя абразивов ДхШхВ, мм
Минимальный угол заточки (на сторону)
Допустимая погрешность при перевороте рамки
Толщина затачиваемого ножа в обухе, мм
Вес устройства с держателем абразива, гр
Длина применяемых абразивов, мм
Длина клинка затачиваемого ножа, мм
Максимальный угол заточки (на сторону)
Толщина применяемых абразивов, мм
500 х 200 х 260
Ширина клинка затачиваемого ножа, мм от 13
10°*
0.3°
не более 7
2 600
до 210
30 – 400
39°*
от 3 до 16 (с бланком)
Перед использованием Устройства обязательно изучите настоящее
Руководство по эксплуатации. Не допускается использование Устройства
лицами, не ознакомленными с данным Руководством.
Устройство не предназначено для использования лицами (включая
детей) с пониженными физическими, психическими или умственными
способностями, а также при отсутствии у них опыта и знаний, если
они не находятся под контролем или не проинструктированы лицом,
ответственным за их безопасность.
Эксплуатация Устройства несовершеннолетними допускается только
под присмотром взрослых.
Перед началом работы с Устройством подготовьте рабочее место.
В рабочей зоне Устройства не должно быть посторонних предметов.
Рабочее место должно быть освещено.
Убедитесь в устойчивости Устройства на столе. При использовании
струбцины убедитесь, что она хорошо затянута, и корпус надежно
зафиксирован на рабочей поверхности.
Во избежание порезов, не касайтесь руками режущей кромки ножа.
При работе с Устройством рекомендуется использовать перчатки с защитой
от порезов.
Во время заточных работ остерегайтесь случайного срабатывания
поворотного механизма, при слабом усилии фиксации или чрезмерном
давлении на держатель абразива. Правильно отрегулируйте усилие (рис. 4).
Не оставляйте открытые, не зачехленные ножи и подготовленное к работе
Устройство в зоне доступа детей и животных.
* в зависимости от типа используемого зажима и расстояния от края зажима до режущей кромки Таблица 1
4
5
1
2
3
4
678
11
12
13
910
1. Зажимы
2. Регулировочное кольцо
3. Реечный подъемник
4. Рамка поворотного механизма
5. Подставка
6. Направляющая держателя
абразива
7. Ограничитель хода держателя
абразива
8. Муфта
9. Держатель абразива
10. Электронный интегрированный
угломер
11. Шарнирный узел
12. Ручки подъемного механизма
13. Корпус
(рис. 1)
5
с электронным угломером Axicube-i позволяет
контролировать угол заточки в реальном времени и отследить любые
изменения угла, например при смене абразива. А также выставлять угол
заточки с точностью 0.1°. Показания дисплея легко читаются при любом
освещении. Датчик угломера устойчив к вибрациям.
позволяет надежно
фиксировать абразивное полотно как на бланке, так и без него. Штанга
держателя абразива после сборки не имеет угловых отклонений, как в
свободном состоянии, так и под нагрузкой.
за счет усовершенствованной конструкции, обеспечивает
заточку в диапазоне углов от 8°* до 39°, что позволяет производить заточку на
общий угол до 78°.
изготовлен из полиацетали. На нем нанесена
шкала углов заточки. Подвижная часть подъемника крепится к корпусу
соединением типа «ласточкин хвост». Винт фиксации предотвращает
случайное перемещение подъемника. Подъемный шток (№) используется
для увеличения угла заточки. Устройство позволяет проводить
двухступенчатую установку угла заточки: грубую регулировку реечным
подъемником и точную регулировку с помощью подъёмного штока.
имеет уникальный механизм, который облегчает
вращение и обеспечивает надежную авто-фиксацию рамки для зажимов.
Благодаря системе пружин и подшипников рама вращается без износа
механизма. Корпус системы авторазворота выполнен из прочного
авиационного алюминия, с анодированием в черный цвет.
* при использовании филейных зажимов
Использование устройства без подставки.
При использовании устройства с подставкой.
Наклейте на контактные поверхности струбцины подпятники
из пакета ЗИП.
Наклейте на обратную сторону корпуса точилки
5 самоклеящихся амортизаторов из пакета ЗИП.
Закрепите корпус к столу с помощью струбцины.
На обратную сторону подставки наклейте 5 самоклеящихся
амортизаторов из пакета ЗИП.
Расположите корпус устройства в углубление подставки и
надежно зафиксируйте винтами – барашками.
1
2
3
45
6
1
2
3
4
5
Установите держатель абразива во втулку направляющей штанги и
зафиксируйте (рис. 2).
Установите зажим на рамку и затяните фиксирующие винты.
Возможно совместное использование зажимов различных типов.
Зажимы располагайте на необходимой длине друг от друга в
зависимости от длины и геометрии лезвия (рис. 3).
Вращением регулировочного колеса установите желаемое усилие
фиксации рамки (рис. 4).
Собрать держатель абразива.
7
(рис. 2)
(рис. 3)
(рис. 4)
Поместите штангу держателя абразива в шарнирный узел, расположив
пружины, ограничитель хода и сапожок - парковку как показано на
рисунке. При этом расположение сапожка парковки должно позволить
устанавливать ее на диск шарнирного узла (рис. 5).
Расположите зажимы в зависимости от размеров ножа. Зажим должен
плотно прилегать к ножу (рис. 6).
Режущая кромка ножа должна быть параллельна рамке (рис. 7).
8
(рис. 5)
(рис. 6)
a
a || b a || b
a
b
b
(рис. 7)
9
Разместите зажим на левой стороне рамки поворотного механизма,
максимально близко к оси вращения (рис. 8).
Калибровочную призму разместите вплотную к зажиму без зазоров, так,
чтобы он не выступал за пределы губок зажима. Плотно зафиксируйте
зажим ключом (рис. 8).
Расположите корпус угломера на призме и ограничителями
отрегулируйте его положение так, чтобы он не выходил за пределы
шаблона (рис. 9).
Для корректной работы электронного угломера необходимо произвести
его калибровку. Для этого используется калибровочную призму, идущую
в комплекте.
Последовательность калибровки:
(рис. 8)
(рис. 9)
Ручкой подъема отрегулируйте высоту реечного подъемника так, чтобы
между угломером и шаблоном не было зазора. Отсутствие зазора можно
проверить на просвет (либо снимите угломер со штанги и приложите к
призме для калибровки) (рис. 10).
Зафиксируйте подъемник винтом (рис. 11).
Включите угломер, зажмите кнопку включения и удерживая ее в
течение 6 секунд, дождитесь мигания знаков на дисплее, после чего
отпустите кнопку (на экране замигают знаки «===») (рис. 12) и вновь
нажмите её кратковременно, при этом на дисплее отобразится значение
в 14° (рис. 12). Для отказа от калибровки не нажимайте кнопку в течение
10 секунд.
Электронный угломер настроен и готов к работе. При повторном
включении его калибровка не требуется.
10
(рис. 10)
(рис. 11)
(рис. 12)
