Tylo Elite Cloud Bedienungsanleitung
Elite Cloud
Art. nr 2900 5208
2103
IPX5
SV
EN
DE
FR
NL
PL
RU
2
Monteringsanvisning och Quickstart guide Svenska sid 3
Installation Guide and Quickstart guide English page 10
Installationsanleitung und Schnellstartanleitung Deutsch Seite 17
Notice d’installation et Guide de démarrage rapide Français page 24
Installatiehandleiding en Snelstartgids Nederlands, pag. 31
Instrukcja instalacji i Pierwsze kroki Polski, stron 38
Руководство по монтажу Краткое руководство поначалу работы Русский язык стр. 45
SV
3
Monteringsanvisning
Manöverpanelen skall monteras i en frostfri omgivning.
Manöverpanelen kan installeras inne i eller utanför basturum/ångrum. Vid montering inne i basturum får den övre
kanten placeras högst 80 cm från golv och minst 30 cm från aggregatet. Omgivningstemperatur för manöverpanel
Elite Cloud får aldrig överstiga 80°C.
Montering på vägg kan göras med den medföljande konsolen eller med hjälp av medföljande dubbelsidiga
adhesiv. Om konsolen skall användas fästs manöverpanelen på konsolen med adhesiv.
För montering av manöverpanel direkt på vägg krävs ett genomgående hål på 30 mm.
Vid montering av panelen inne i ångrum skall montering ske direkt på vägg med medföljande adhesiv eller med
Tylös infällningsram (art. Nr 90001056). Väggen skall vara slät och väl rengjord efter håltagning (30 mm) innan
montering. Konsolen får inte användas.
Har du köpt Elite så kontrollera täckningen av ditt trådlösa nätverk innan du monterar fast manöverpanelen (se
även Konfigurera: Systeminställningar i denna guide).
Montering med konsol
Använd konsolen för att markera skruvhålen på väggen. Skruva i skruvarna så att konsolen sitter stadigt men
fortfarande går att lossa.

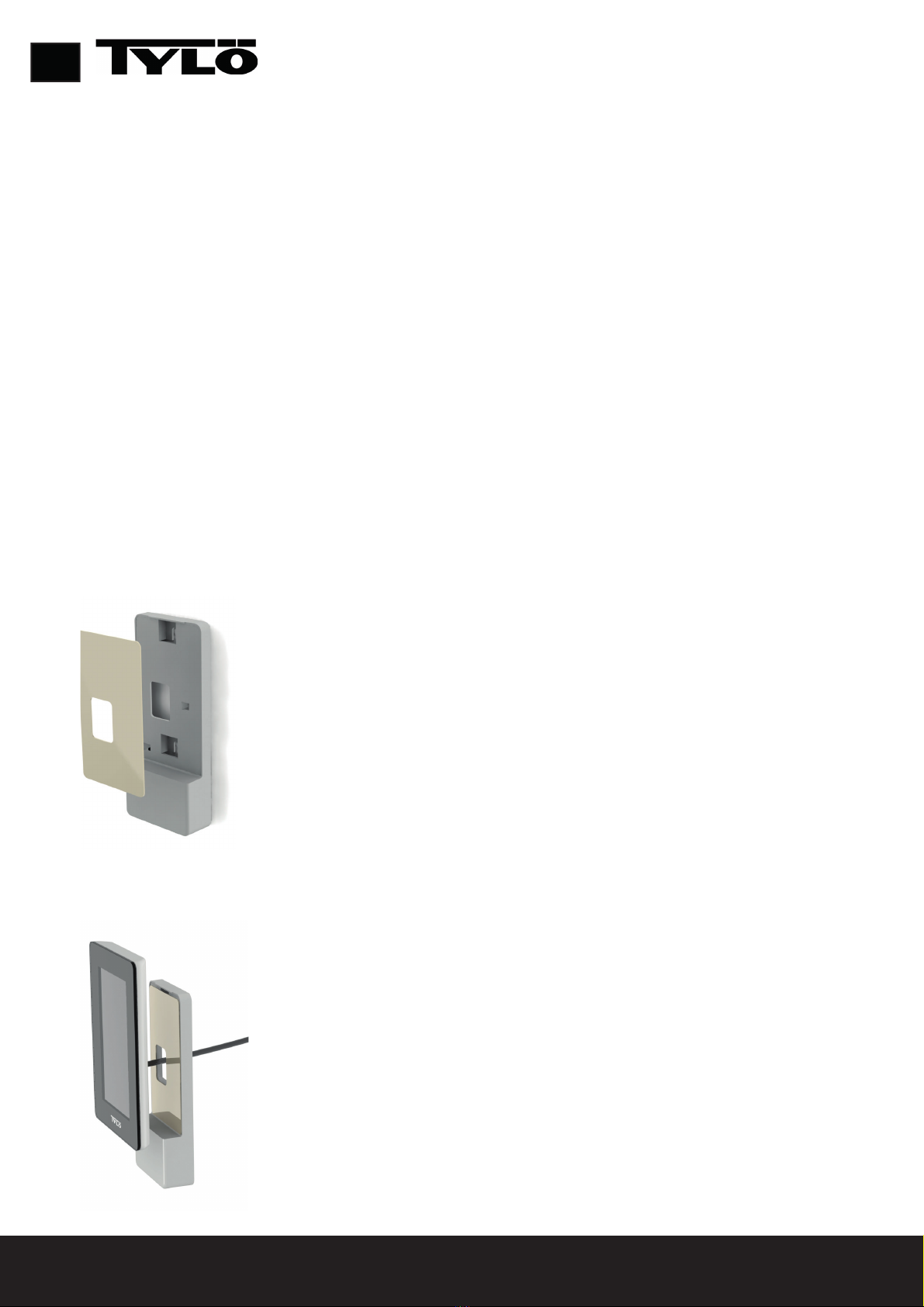

Fäst adhesivet mot konsolen (se bild 1).
Bild 1
Ta bort skyddet på adhesivet och fäst panelen mot konsolen (se bild 2).
Bild 2
SV
Fixera sladd och kontakt i konsolen (se bild 3 och 4). Tänk på att positionera kontakten enligt bild 5 så
att låstungan på RJ10 kommer uppåt (se bild 5). Montera upp panelen på väggen. Använd medföljande
manöverpanelsledning för att ansluta panelen till aggregatet. Ledningen går att korta om den är för lång och
använda medföljande extrakontakt. OBS det krävs specialtång för detta (crimptång för RJ10).
Bild 3 Bild 4 Bild 5
Montering utan konsol
Fäst det dubbelhäftande adhesivet på manöverpanelen. Innan panelen fästs mot vägg skall manöverpanelen
kopplas samman med aggregatet för kontroll att allt fungerar innan manöverpanelen permanent fästs mot
väggen. Därefter tas skyddet på adhesivet bort. Koppla därefter ihop manöverpanelen med ledningen, trä
genom kontakten genom hålet i väggen och tryck fast manöverpanelen mot väggen.
Vill man montera manöverpanelen utan konsol men behöver dra ledningen utanpå väggen kan följande
principlösning användas (Se bild 6). Detta gäller enbart för montering inne i bastu. Tänk på att hålet i väggen
där kontakten skall gå igenom måste vara minst 30 mm.
Bild 6
4
SV
Quickstart guide
För att du snabbt skall kunna komma igång och använda din nya bastu eller ditt nya ångrum så läs igenom
denna guide. Här beskrivs de grundläggande funktionerna som du behöver veta. Fullständig manual kan laddas
ned från https://www.tylohelo.com/sv/control-panel-tylo-elite.
Initial setup
Vid första start ställs vissa grundläggande parametrar in. Tryck på skärmen för att ange ditt val och därefter >
(eller <).
Flera andra parametrar ställs in automatiskt utifrån inställningarna ovan samt vilken typ av aggregat det är.
Samtliga parametrar kan ändras senare. De beskrivs i manualen.
5
SV
Välkomstskärm
(tryck på >)
Välj datumformat Ställ in datum Ställ in tid
Välj språk Välj region
Ange PIN kod: 8956
(tryck på )
Overview
Overviewskärmen vissas både när aggregatet är avstängt (bild 7) och när det är igång (bild 8).
Bild 9
Home
Man kommer till Home skärmen (bild 9) genom att trycka på skärmen i Overview läge eller genom att trycka på
Home knappen. Aktivitetsknappar används för att starta och stänga av aggregatet. Även en Standby knapp visas.
När man trycker på aktivitetsknapparna ändrar de färg så att de visar aktuell status.
Aktivitets- / Statusknappar
På
Standby
Av
Funktions- / Inställningsknappar
6
SV
Inställd temperatur
Aktuell temperatur
Aktuell relativ luftfuktighet (visas
endast om temperatur/fuktsensor
är inkopplad på Combi och
Tylarium)
Aktuell tid
Återstående badtid
Vattennivå i tanken (gäller Combi)
Inställd luftfuktighet
Bild 7 Bild 8
Visar att panelen är ansluten till Wifi
Home: Visar information om temperatur och fukt samt aktivitets-/statusknappar och Funktions-/
inställningsknappar.
Inställning: Inställning av temperatur, badtid, fukt mm.
Favoriter: Sparade favoritinställningar.
Kalender: Skapa kalender- och/eller veckoprogram.
Konfigurera: Systeminställningar.
Funktions- / inställningsknappar
Inställningar
Inställning av önskad
badtemperatur
Inställning av önskad
luftfuktighet. Endast på Combi
och Tylarium.
Inställning av önskad
badtid.
Belysning Av/På
Spara inställningarna som
en favorit.
Favoriter
Under denna symbol finns de Favoriter som
sparats under inställningar. För att starta,
radera eller redigera, tryck på fältet med
namnet på favoriten.
Under inställningar ställs allt in för
badet. Dessa inställningar kan även
sparas till Favoriter.
7
SV
8
SV
Kalender
För att man skall kunna använda Kalen-
derfunktionerna för Bastu- och Combi
aggregat samt även vid Tylarium anlägg-
ning krävs att en dörrkontakt kopplas till
dörren (Artikelnummer 90908035). Den
behövs även för att använda Wifitill bas-
tu- och Combiaggregat.
Under kalender kan du skapa program för
enskilda datum eller program som åter-
kommer varje vecka.
Datumkalenderprogram
Dagprogram
Översikt program
Konfigurera: Systeminställningar.
Under Konfigurera finns både information om systemet och möj-
lighet att anpassa och ställa in olika funktioner och parametrar.
Man kan även konfigurera eventuell tilläggsutrustning (som t ex
doftpumpar eller extra belysning).
När man trycker på Konfigurera visar skärmen en meny med
olika indelningar. För att se fler rader sätt fingret mot skärmen
och dra upp/ned.
I denna quickstart guide beskrivs endast menyn Wifi, Network
och Cloud.
Under Network ansluter du till ditt befintliga WLAN. Tänk på att
platsen där manöverpanelen placeras påverkar hur bra den kan
nå trådlösa nätverk. Undersök signalstyrkan genom att, före
fast installation av manöverpanelen, starta systemet och gå in i
Network. Tillgängliga nätverk visas, och efter namnet visas en re-
lativ signalstyrka i %. Signalstyrkan måste vara minst 60% annars
måste en ny accesspunkt eller repeater sättas i närheten av Elite
panelen. Det lokala nätverket skall vara inställt på 2,4 GHz bandet
och Elite kan endast använda kanal 1-11.
Systemet stöder WPA/WPA2 personal SSID+Passord (max 20
tecken). För att ansluta mobilapplikation eller PC applikation se
instruktion för appar på TylöHelos hemsida (https://www.tylohelo.
com/sv/control-panel-tylo-elite).
Under Name kan du namnge ditt system. För att byta eller ändra
på namnet, tryck på namnet så kommer tangentbordet fram för
editering.
Elite Cloud ansluter automatiskt till valt nätverk om kontakten
förloras. Anslutningen visas genom att Wifisymbolen tänds på
Home skärmen.
Anslutningen visas genom att Wifisymbolen tänds på Home
skärmen.
Cloud
Cloud
Cloud functionality
Pairyour iOS/android device
Cloud Connection Status
Connected
Connect Device
Trusted Remote Devices
9
Cloud
Din Elite Cloud manöverpanel har blivit förregistrerad för
molnanslutning. Ladda ned appen från Apple Appstore eller
Google Play butiken. Aktivera Cloud anslutning genom att
trycka på Enable på Cloud skärmen (du måste först ansluta till
ditt Wifi).
För att ansluta Elite Cloud till din enhet (iPhone, android),
öppna appen, gå till System/Network, tryck på Network och
välj Cloud. Gå tillbaka ett steg (<) och välj Add System. Tryck
därefter på Scan QR Code. Appen kommer be om tillgång till
kameran, acceptera detta. Gå därefter till Elite Cloud och tryck
på Connect device. En QR kod visas på panelen, scanna den
med appen. I manöverpanelen bekräftar du parkopplingen.
SV
Du kan parkoppla fler enheter till manöverpanelen samt även
radera tidigare parkopplade enheter.
För att radera en enhet, gå in på Trusted Remote Devices, välj
den som skall raderas och tryck på soptunnan.
Det är också möjligt att koppla din enhet till fler system (bastu,
combi, ånga mm). Det är bara att repetera processen beskri-
ven ovan vid det nya systemet.
Installation Guide
The operating panel must be installed in a frost-free environment.
The control panel can be installed inside or outside the sauna/steam room. If installing inside the sauna
cabin, the upper edge must not be more than 80 cm above the floor, and must be at least 30 cm from the
heater. The ambient temperature around the Pure control panel should never exceed 80 °C.
The unit can be mounted on the wall using the bracket or double-sided adhesive supplied. If using the
bracket, mount the control panel on the bracket using adhesive.
A 30 mm hole through the wall is required if mounting the control panel directly on the wall.
When installing the panel inside the steam room/sauna, installation must be directly to the wall, using the
accompanying adhesive or a Tylö embedding frame (item no. 90001056). The wall must be smooth and
perfectly clean after hole drilling (30 mm) before installation. The bracket must not be used.
If you have purchased an Elite check the coverage of your wireless network before you finally install the
control panel (see also Configuring: System settings in this guide).
Installation with bracket
Use the bracket as a template to mark up screw holes on the wall. Tighten the screws a little until the
bracket is loosely secured.
Secure the adhesive to the bracket (see Figure 1).
Fig. 1
Remove the protection from the adhesive and secure the panel to the bracket (see Figure 2).
Fig. 2
10
EN
