Tylo HARMONY Bedienungsanleitung

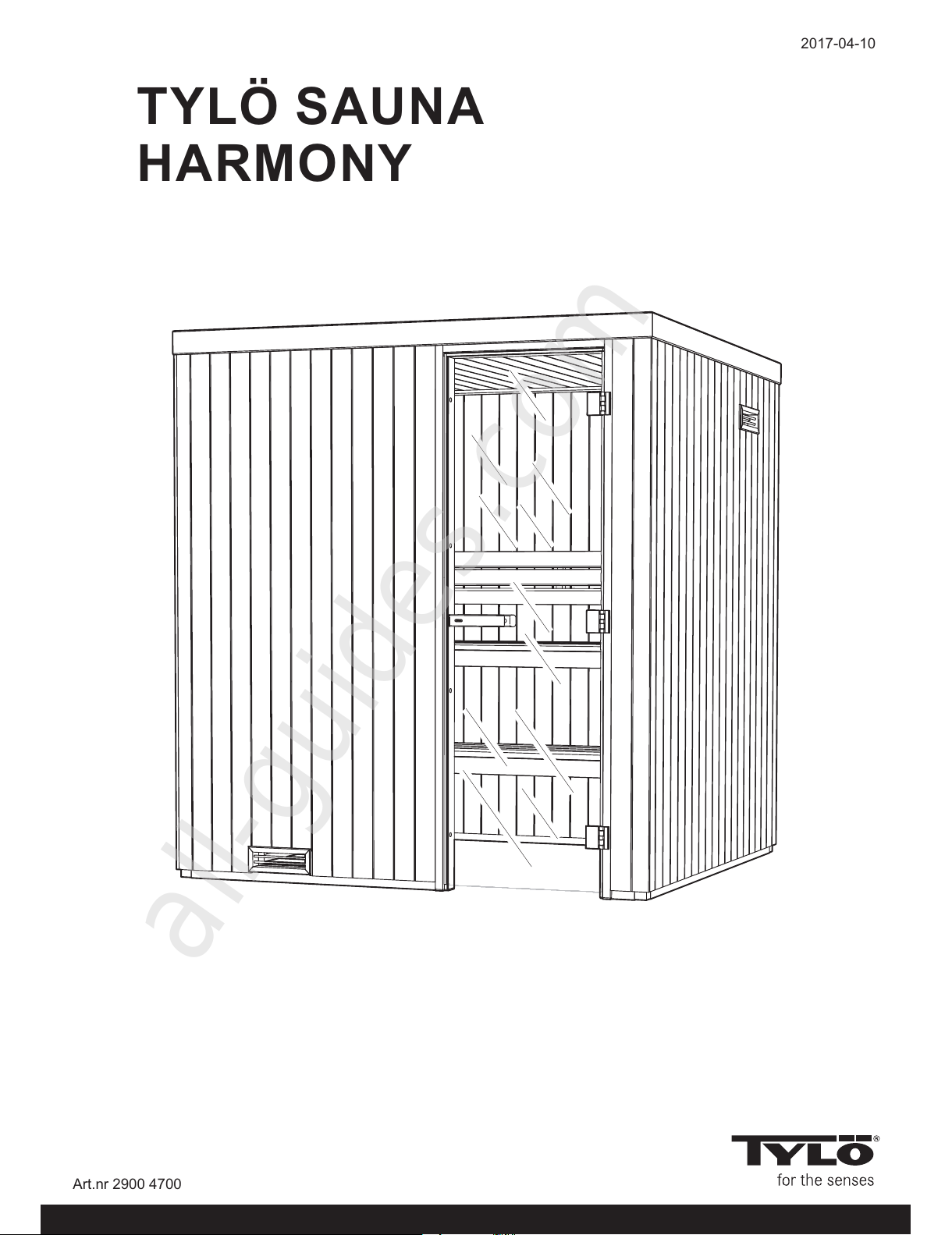

TYLÖ SAUNA
HARMONY
2017-04-10
Art.nr 2900 4700
All manuals and user guides at all-guides.com
all-guides.com

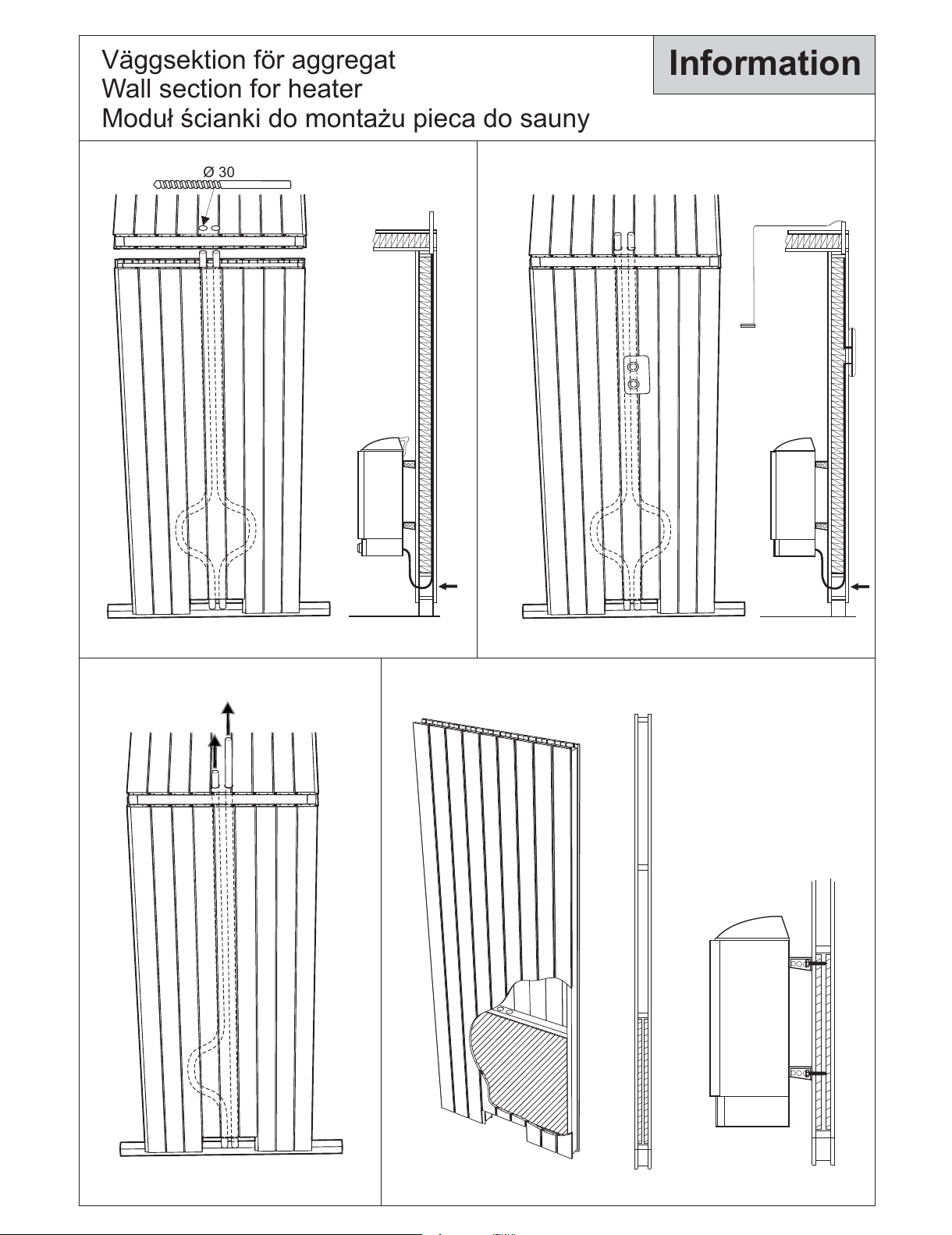

Väggsektion för aggregat
Wall section for heater
Moduł ścianki do montażu pieca do sauny
Ø 30
Information
All manuals and user guides at all-guides.com
Använd som skydd på
golvet vid montering av
rummet.

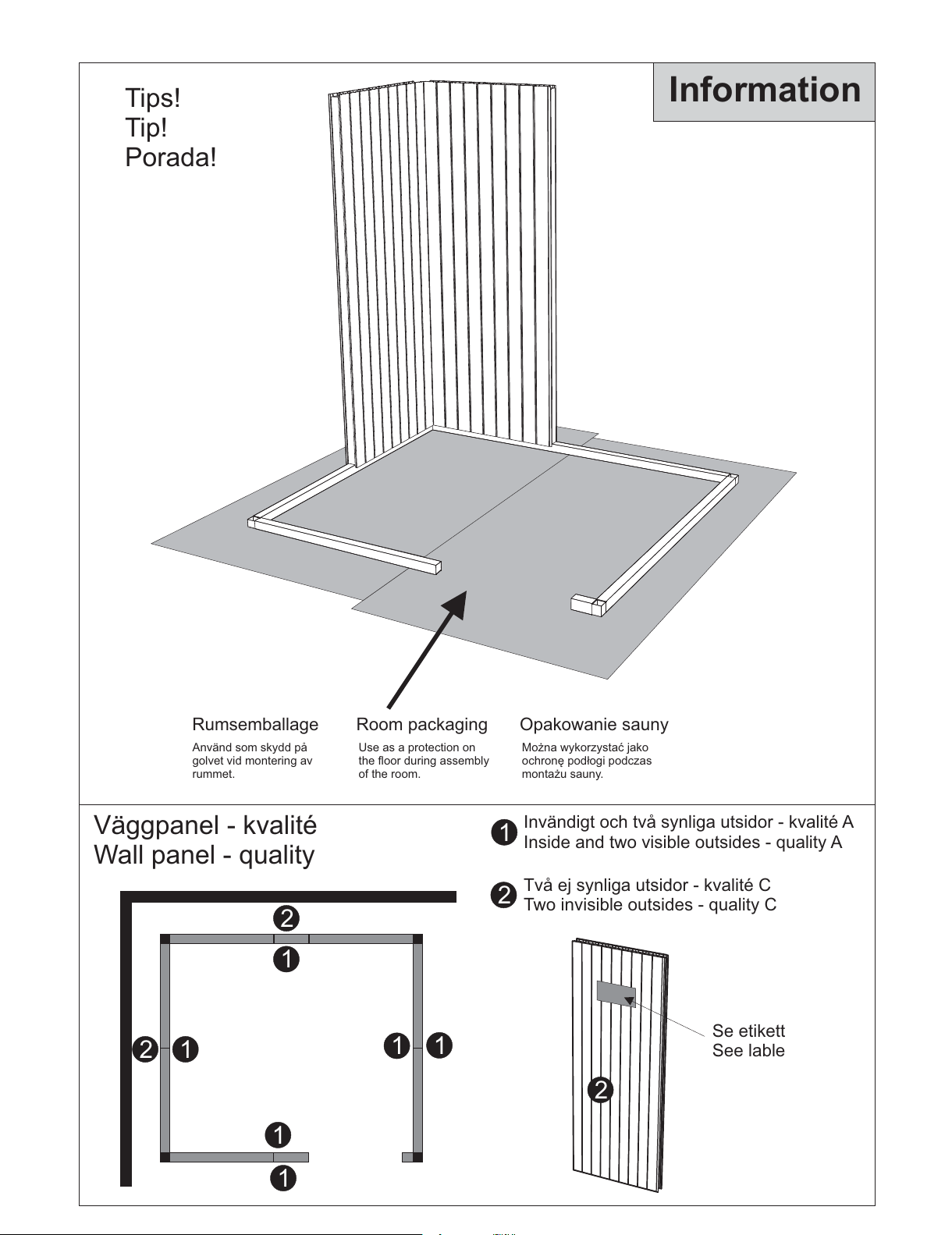

Rumsemballage Room packaging
Use as a protection on
the floor during assembly
of the room.
Tips!
Tip!
Porada!
Opakowanie sauny
Można wykorzystać jako
ochronę podłogi podczas
montażu sauny.
Information
1
1
1
1
1
1
2
2
Väggpanel - kvalité
Wall panel - quality
Invändigt och två synliga utsidor - kvalité A
Inside and two visible outsides - quality A
1
Två ej synliga utsidor - kvalité C
Two invisible outsides - quality C
2
2
Se etikett
See lable
All manuals and user guides at all-guides.com
Monteringsbleck - hörn
Mounting plate - corner
Monteringsbleck - mellan väggar
Mounting plate - between walls
Monteringsbleck - hörn
Används bara om rummet skall monteras inifrån vid brist på utrymme.
Mounting plate - corner
Only to be used if the room has to be mounted from the inside when lack of space.

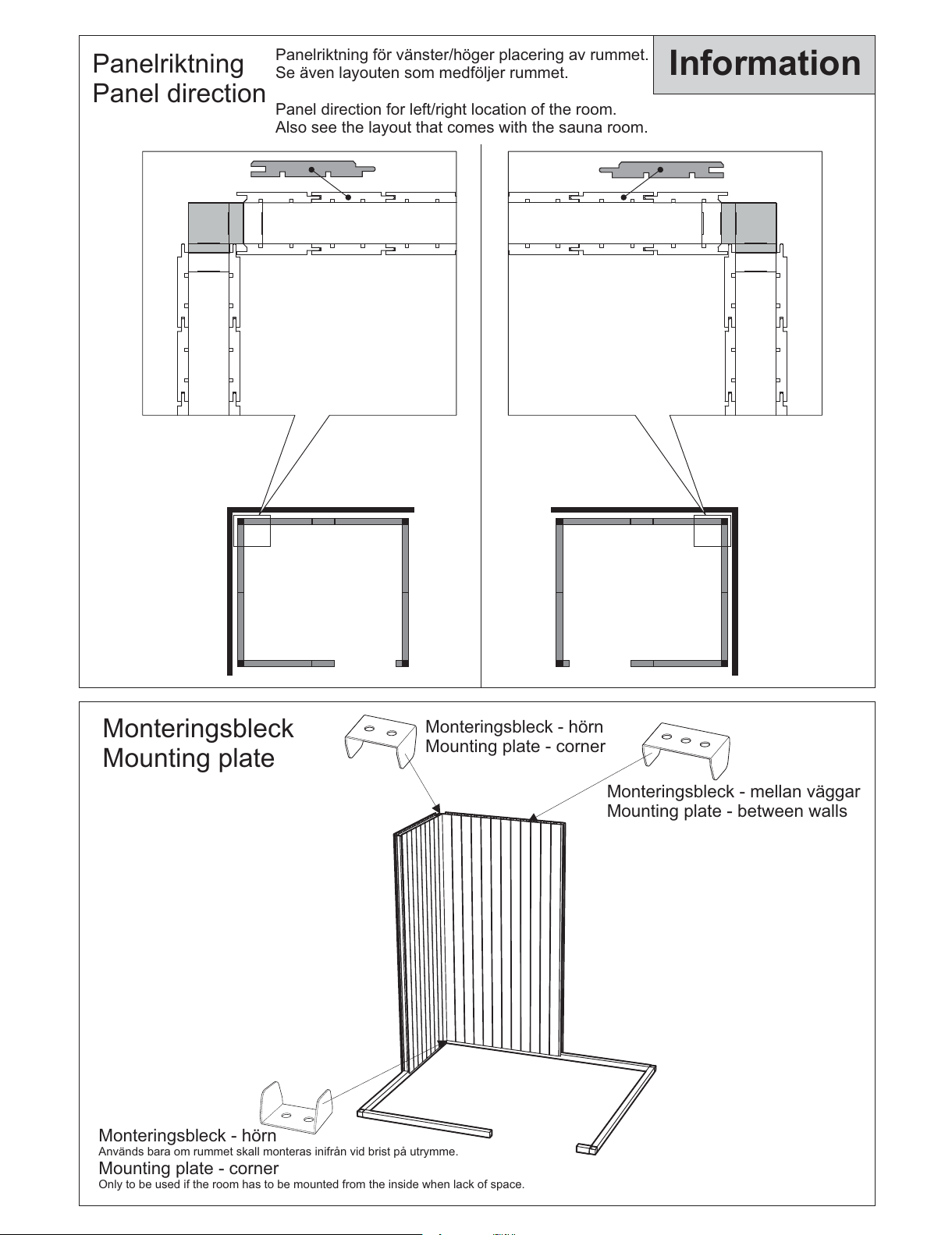

Panelriktning för vänster/höger placering av rummet.
Se även layouten som medföljer rummet.
Panel direction for left/right location of the room.
Also see the layout that comes with the sauna room.
Panelriktning
Panel direction
Monteringsbleck
Mounting plate
Information
All manuals and user guides at all-guides.com
47x10 mm
47x16 mm
Spont
Tounge
Not
Groove

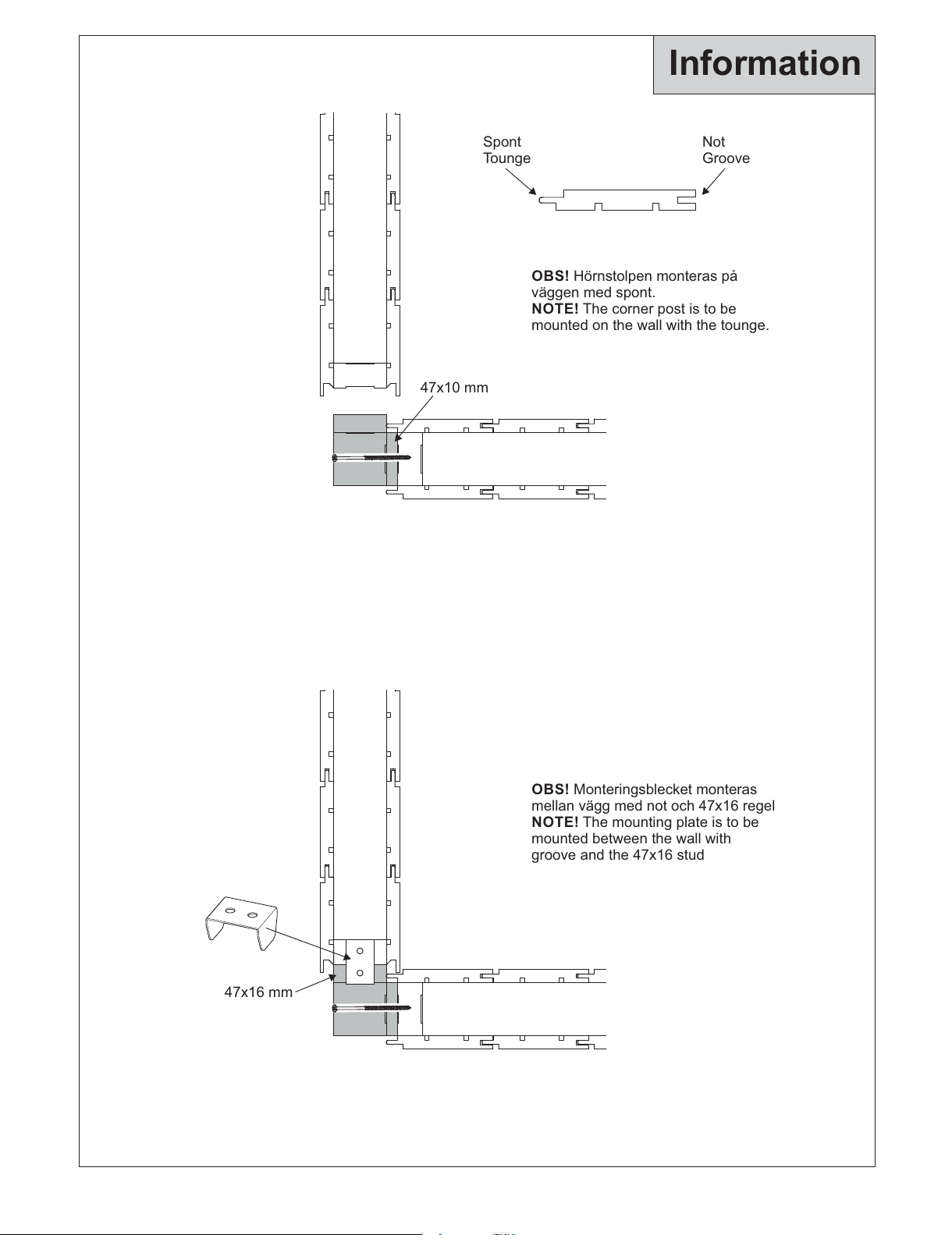

OBS! Hörnstolpen monteras på
väggen med spont.
NOTE! The corner post is to be
mounted on the wall with the tounge.
OBS! Monteringsblecket monteras
mellan vägg med not och 47x16 regel
NOTE! The mounting plate is to be
mounted between the wall with
groove and the 47x16 stud
Information
All manuals and user guides at all-guides.com
16mm
35mm
25mm
60mm
TX20
TX25
1/4"
30mm
Ø 3.5
100mm
Ø 2
120mm
80mm
Lim
Glue
12x8mm
P1 P5
P6
47x10x1944mm
47x47x1944mm
47x16x1944mm
P2
P3
P4
77.5x12x1970mm
56.5x12x1970mm
P7
P9
45x12x1750mm
P10 P11
90x8x2050mm
20x20mm
20x11mm
P8
45x3.2x600mm
Golvram
Floor frame
Information

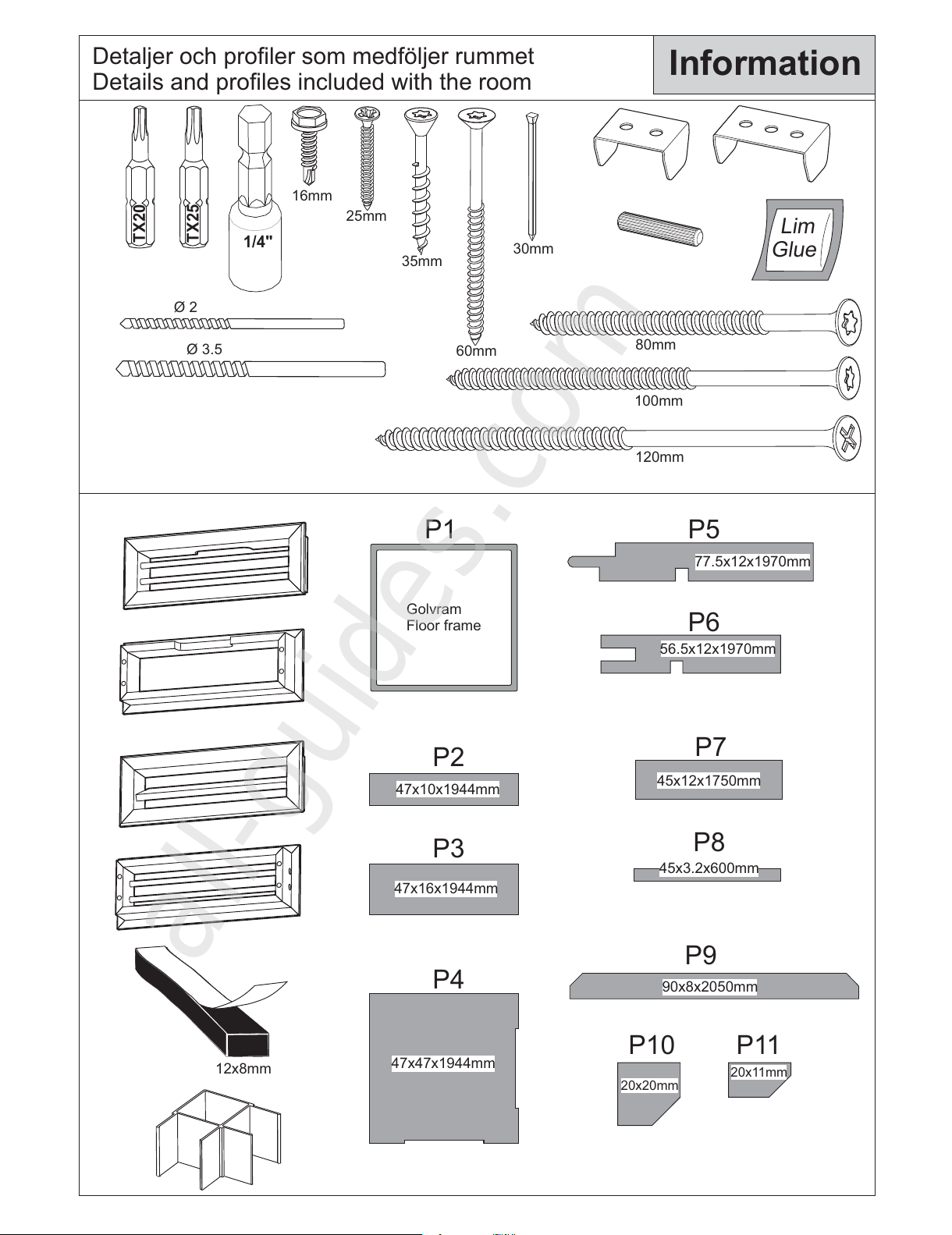

Detaljer och profiler som medföljer rummet
Details and profiles included with the room
All manuals and user guides at all-guides.com
all-guides.com
1
P1
x4
10mm
Ø3.5
x8
16mm

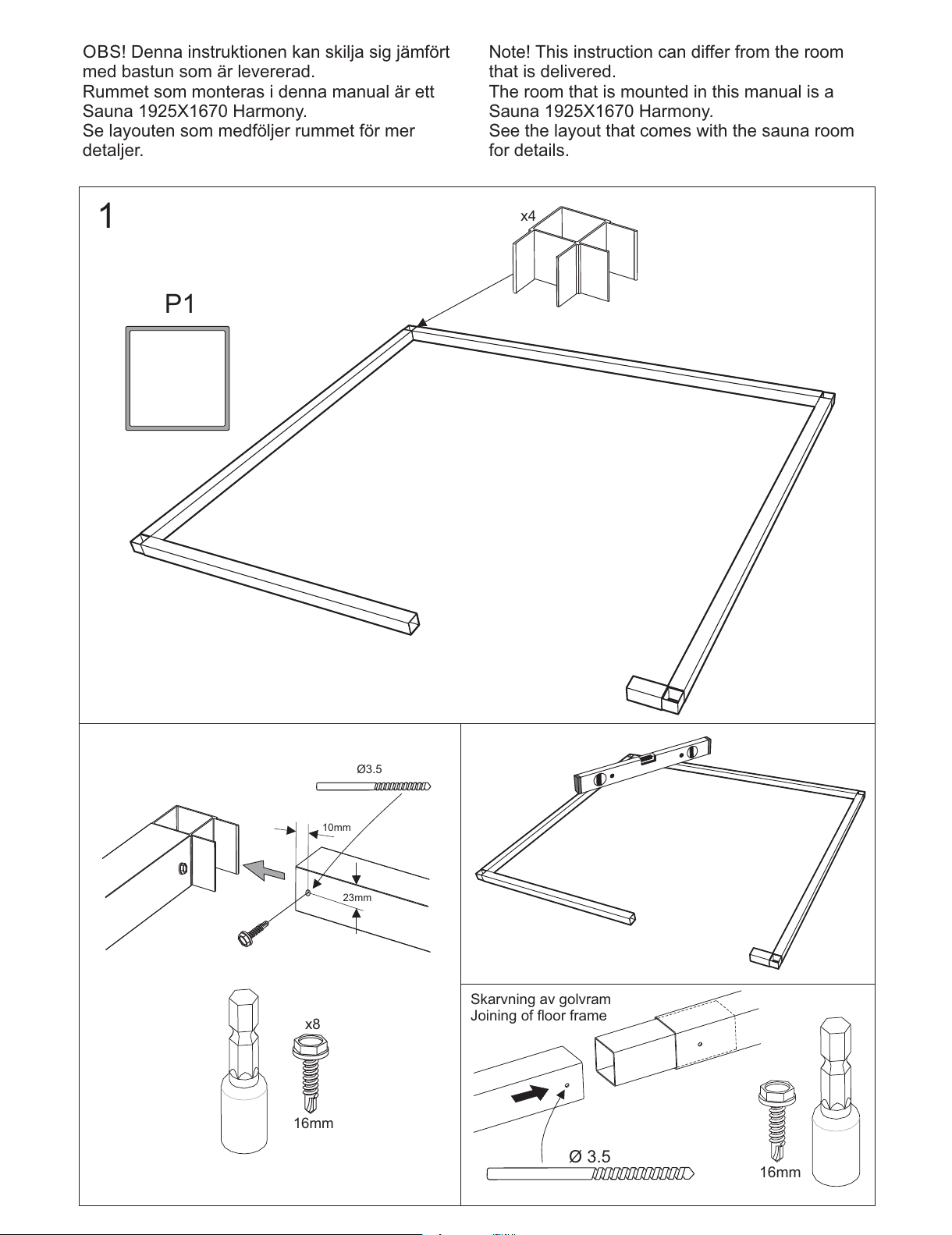

Note! This instruction can differ from the room
that is delivered.
The room that is mounted in this manual is a
Sauna 1925X1670 Harmony.
See the layout that comes with the sauna room
for details.
OBS! Denna instruktionen kan skilja sig jämfört
med bastun som är levererad.
Rummet som monteras i denna manual är ett
Sauna 1925X1670 Harmony.
Se layouten som medföljer rummet för mer
detaljer.
23mm
Ø 3.5 16mm
Skarvning av golvram
Joining of floor frame
All manuals and user guides at all-guides.com
35mm
47x47 mm
47x10 mm
47x16 mm
Kant i kant
Flush fitting
Kantenbündig
Bord à bord
Dokładnie wyrównać
x4
P4
P2
P3
2
Spår
Track
~50mm
~600mm
~50mm
~600mm
~600mm
~50mm
~600mm
~50mm
Kant i kant
Flush fitting
Kantenbündig
Bord à bord
Dokładnie wyrównać
Kant i kant
Flush fitting
Kantenbündig
Bord à bord
Dokładnie wyrównać
OBS! 6p/9p VentOm ett glasparti
skall monteras i rummet kan en
hörnstolpe behöva modifieras. Se
anvisning för glasparti.
NOTE! 6p / 9p VentIf a glass wall
shall be installed in the room, a corner
post may have to be modified. See
instructions for the glass wall.

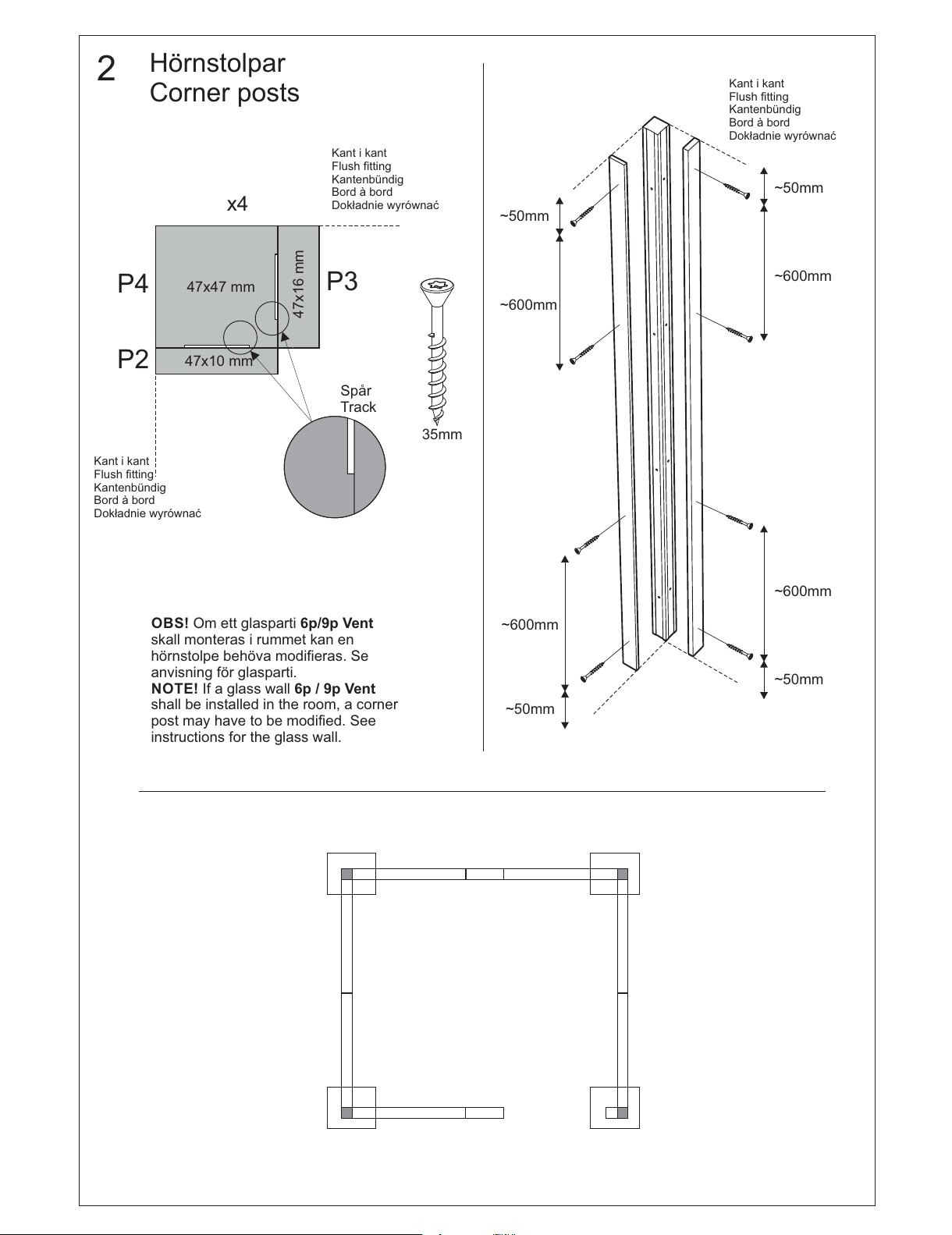

Hörnstolpar
Corner posts
All manuals and user guides at all-guides.com
100mm
47x10 mm47x16 mm
25mm

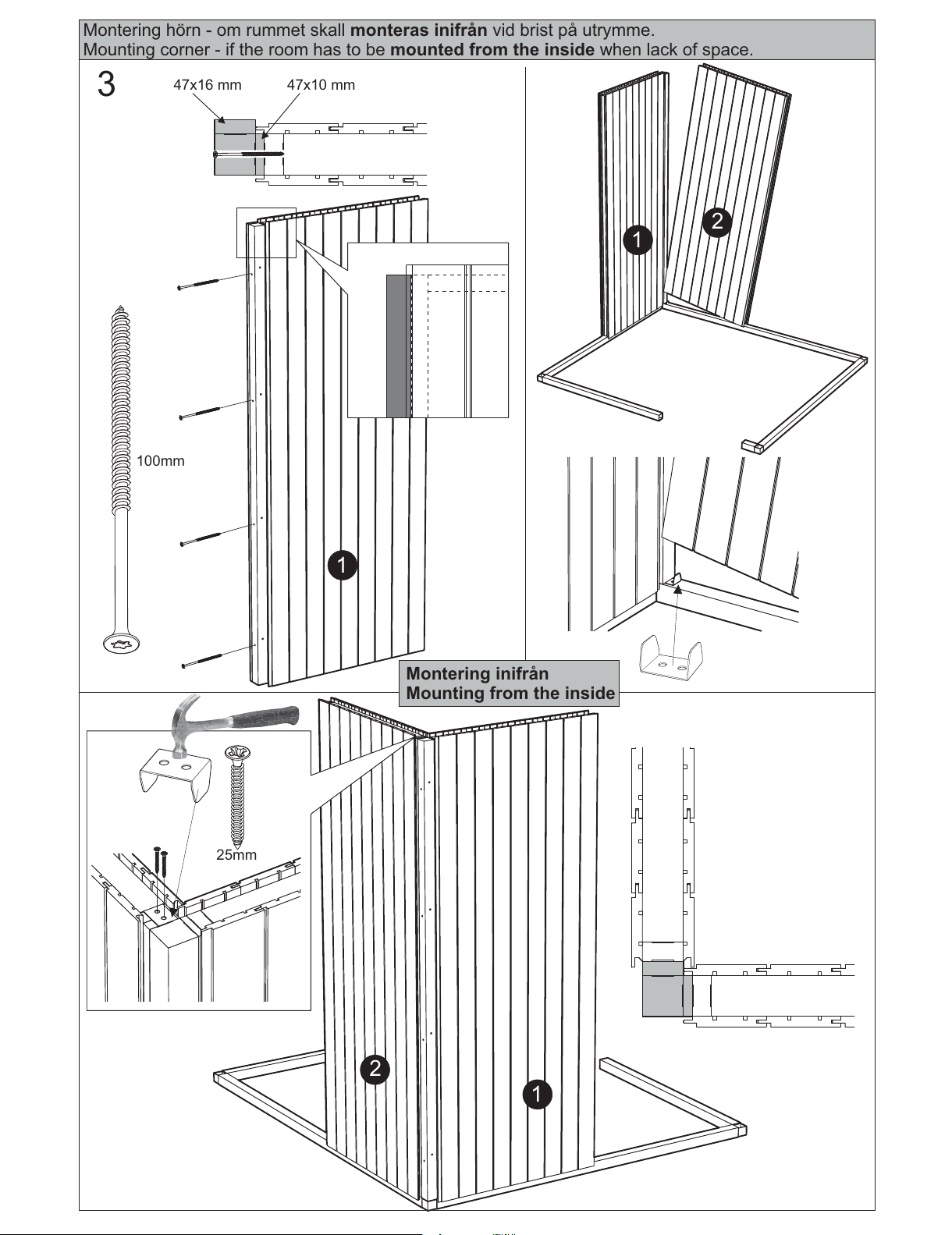

Montering hörn - om rummet skall vid brist på utrymme.monteras inifrån
Mounting corner - if the room has to be when lack of space.mounted from the inside
3
1
12
1
2
Montering inifrån
Mounting from the inside
All manuals and user guides at all-guides.com
100mm
47x10 mm47x16 mm
100mm
25mm

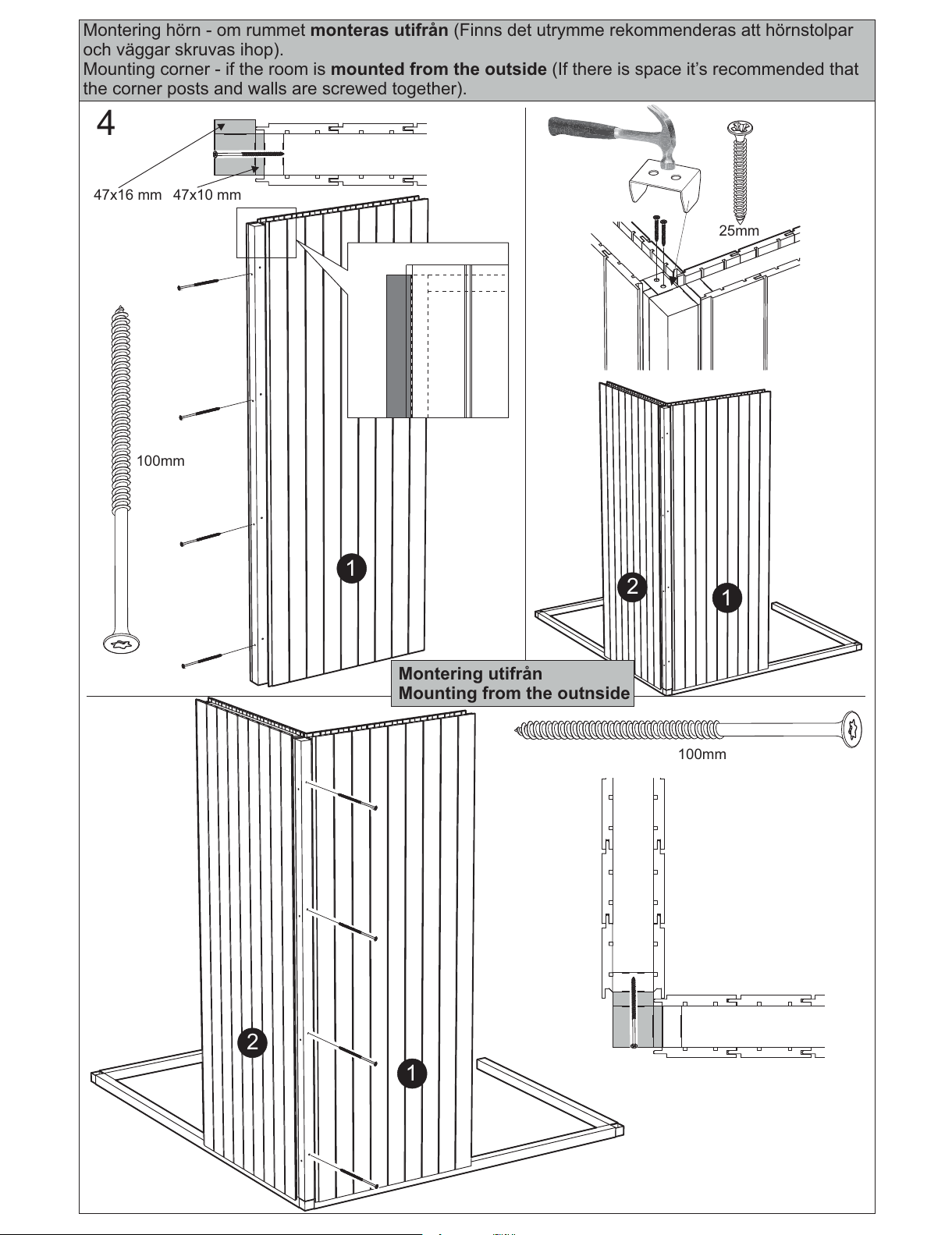

Montering hörn - om rummet (Finns det utrymme rekommenderas att hörnstolparmonteras utifrån
och väggar skruvas ihop).
Mounting corner - if the room is (If there is space it’s recommended thatmounted from the outside
the corner posts and walls are screwed together).
4
1
1
2
1
2
Montering utifrån
Mounting from the outnside
