Urmet domus IPerVoice 1706 Systemhandbuch

DS 1706-013 LBT 8591

Mod.

1706

MONITOR FOLIO TOUCH

FOLIO TOUCH MONITOR

MONITEUR FOLIO TACTILE

MONITOR FOLIO TOUCH

Sch./Ref. 1706/7 -/8

LIBRETTO INSTALLAZIONE

INSTALLATION HANDBOOK

NOTICE DE MISE EN OUVRE

MANUAL DE INSTALACIÓN

2DS1706-013 3

DS1706-013

I videocitofoni Folio Sch. 1706/7 e Sch. 1706/8 sono dedicati all’utilizzo sui sistemi Ipervoice.

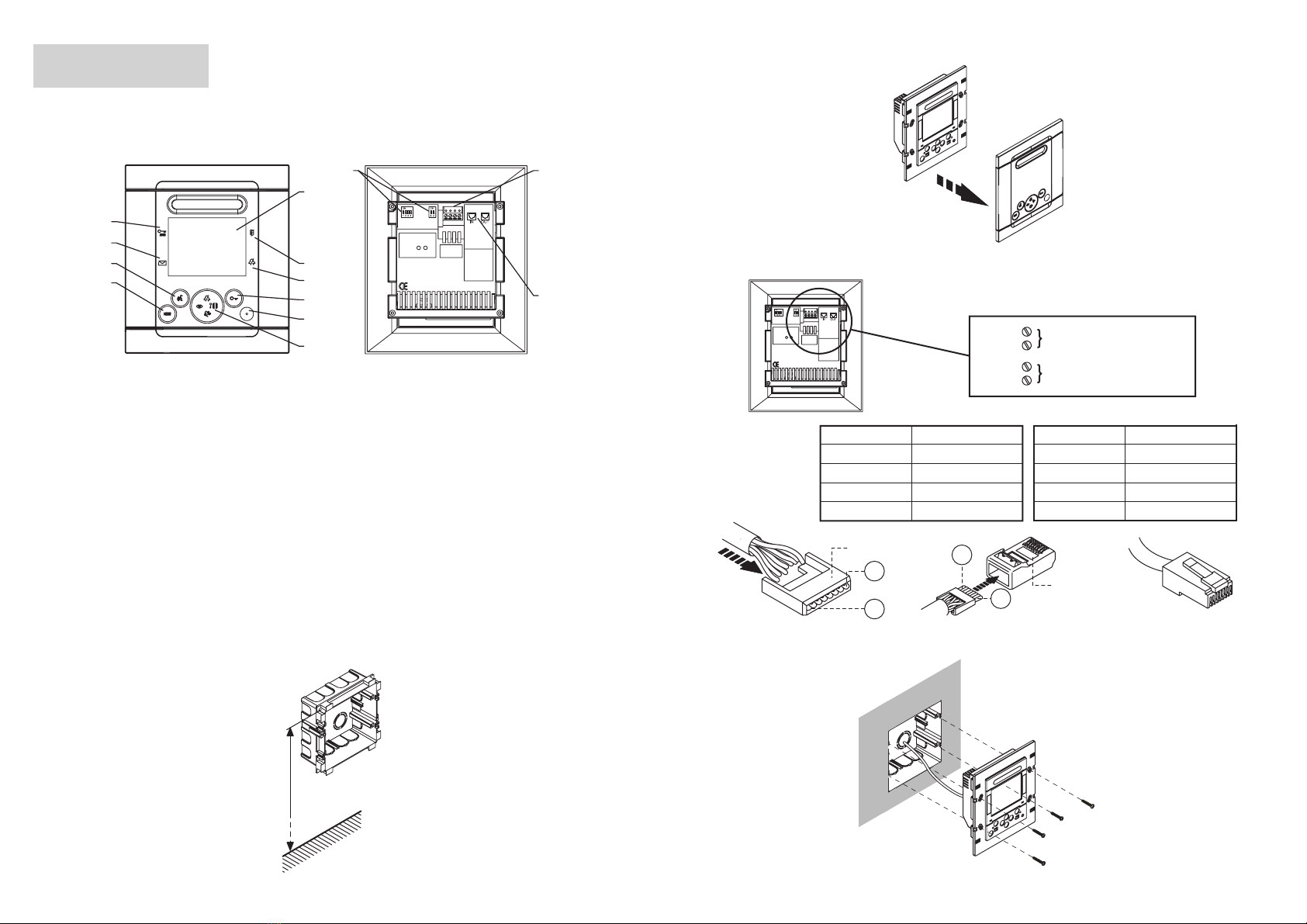

DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

1- Display

2- Indicazione porta aperta o segnalazione di assenza inserita (led rosso)

3- Indicazione mute chiamata inserito (led verde)

4- Pulsante apriporta - Pulsante contestuale OK

5- Microfono

6- Pulsanti di navigazione, autoinserzione, chiamata a centralino, apertura cancello, mute suoneria

7- Pulsante di Menu

8- Pulsante attivazione/disattivazione fonia - Pulsante contestuale X

9- Indicazione messaggi presenti (led verde)

10 - Indicazione apriporta automatico attivo (led verde)

11 - Dip switch di conﬁgurazione (vedere manuale di sistema)

12 - Morsetti per il collegamento suoneria supplementare e pulsante panico

13 - Connettori RJ per il collegamento al sistema

Il videocitofono Folio Touch è dotato di dispositivo per audiolesi integrato.

INSTALLAZIONE

Murare la scatola incasso all’altezza indicata nel disegno seguente

1,55÷1,60m

Rimuovere la cornice montata a scatto sul supporto

Eseguire i collegamenti e le impostazioni dei dip-switch.

S+

S- Suoneria supplementare

PANIC Ingresso panico

Conduttore n° Colore cavo

1Bianco-Arancione

2Arancione

3Bianco-Verde

4Blu

Conduttore n°Colore cavo

5Bianco-Blu

6Verde

7Bianco-Marrone

8Marrone

Guida

1Plug

NO LAN

Al termine della programmazione ﬁssare il videocitofono alla scatola incasso tramite le 4 viti in dotazione.

ITALIANO

4DS1706-013 5

DS1706-013

Montare il frontale a scatto sul supporto.

Rimuovere la pellicola protettiva.

CARATTERISTICHE TECNICHE

Tensione di alimentazione:.............................................................................................................48 ÷ 54Vdc

Assorbimento a riposo: ..................................................................................................................... 1mA max

Assorbimento max: ....................................................................................................................... 160mA max

Temperatura di funzionamento: ..................................................................................................-5°C ÷ +45°C

Conformità normative.......................................................................................... EN61000-6-3, EN61000-6-1

Folio video door phones Ref. 1706/7 and Ref. 1706/8 are designed to be used in Ipervoice systems.

COMPONENTS DESCRIPTION AND CHARACTERISTICS

1- Display

2- Indication of open door or absence active (red led)

3- Indication of “mute function” active (green led)

4- Door lock release button - Contextual button OK

5- Microphone

6- Buttons for navigation, auto-on, call to switchboard, gate opening, ringer mute.

7- Menu button

8- Button used to activate/deactivate audio - Contextual button X

9- Indication of present messages (green led)

10 - Indication of automatic door lock release active (green led)

11 - Conﬁguration dip switch (see system manual)

12 - Terminal pins for connection to additional ringer and panic button

13 - RJ connectors for connection to the system

Folio Touch video door phone is provided with an embedded device for hard of hearing.

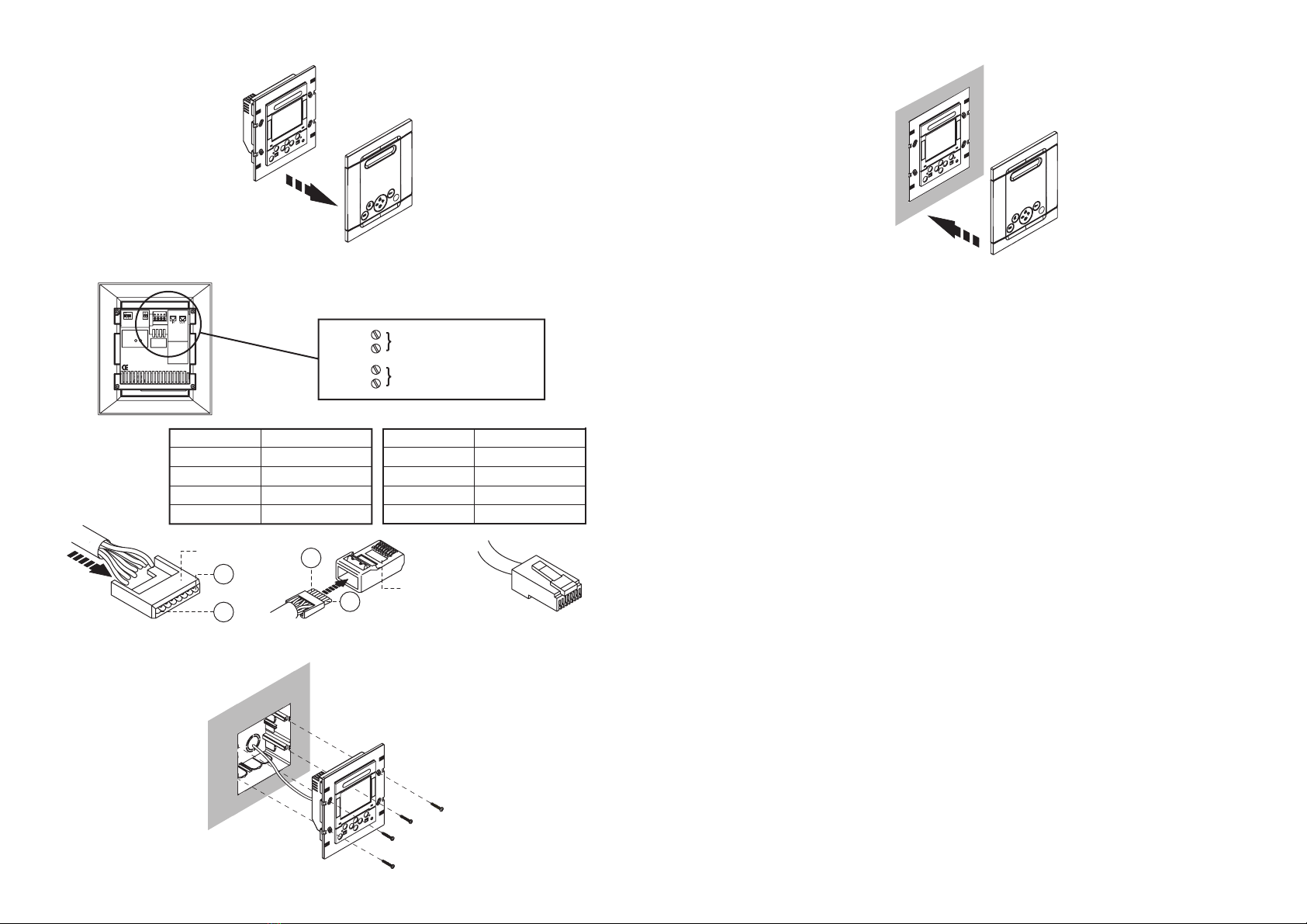

INSTALLATION

Fix the ﬂush mounting box at the height shown in the following ﬁgure.

1,55÷1,60m

ENGLISH

6DS1706-013 7

DS1706-013

Remove the clip-on frame mounted on the support.

Perform connections and dip-switch settings.

S+

S- Additional ringer

PANIC Panic input

IN OUT

Wire No. Wire colour

1White-Orange

2Orange

3White-Green

4Blue

Wire No. Wire colour

5White-Blue

6Green

7White-Brown

8Brown

Guide

1Plug

NO LAN

After the programming procedure has been completed, ﬁx the video door phone to the ﬂush mounting box

with the 4 provided screws.

Mount the clip-on front panel on the support.

Remove the protection ﬁlm.

TECHNICAL CHARACTERISTICS

Power supply voltage:....................................................................................................................48 ÷ 54Vdc

Current consumption in standby:...................................................................................................... 1mA max

Max. current consumption: ........................................................................................................... 160mA max

Operating temperature range:.....................................................................................................-5°C ÷ +45°C

Compliant with .................................................................................................... EN61000-6-3, EN61000-6-1

8DS1706-013 9

DS1706-013

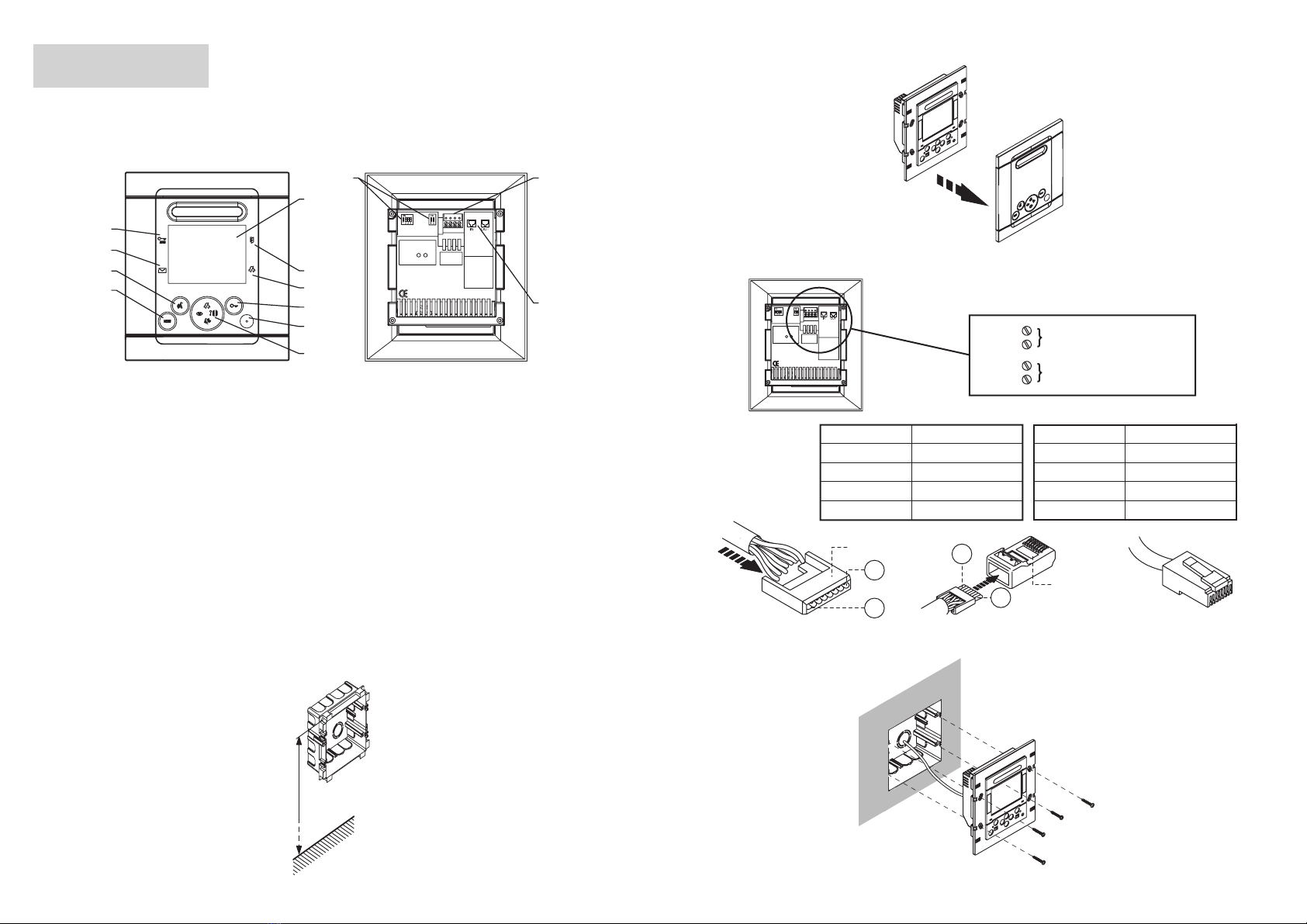

Les vidéophones Folio Réf. 1706/7 et Réf. 1706/8 ont été projetés pour être utilisés dans les systèmes

Ipervoice.

DESCRIPTIONS DES PARTIES ET CARACTÉRISTIQUES

1- Écran

2- Indication de porte ouverte ou signal d’absence actif (led rouge)

3- Indication de fonction «appel muet» (mute) actif (led verte)

4- Touche ouvre-porte - Touche contextuelle OK

5- Microphone

6- Touches de navigation, auto-insertion, appel à centrale, ouverture du portail, fonction « sonnerie

muette » (mute).

7- Touche de Menu

8- Touche activation/exclusion de la phonie - Touche contextuelle X

9- Indication de présence de messages (led verte)

10 - Indication d’ouvre-porte automatique actif (led verte)

11 - Dip switch de conﬁguration (voir le manuel du système)

12 - Bornes pour le raccordement de la sonnerie supplémentaire et de la touche panique

13 - Connecteurs RJ pour le raccordement au système

Le vidéophone Folio Touch est équipé avec un dispositif intégré pour les malentendants.

INSTALLATION

Fixer le boîtier en encastrement à la hauteur montrée dans le dessin suivant

1,55÷1,60m

FRANÇAIS Enlever l’habillage montée à déclic sur le support

Faire les connexions et conﬁgurer les dip-switch.

S+

S- Sonnerie suppleméntaire

PANIC Entrée panique

Conducteur n. Couleur de câble

1Blanc-Orange

2Orange

3Blanc-Vert

4Bleu

Conducteur n. Couleur de câble

5Blanc-Bleu

6Vert

7Blanc-Marron

8Marron

Guide

1Plug

NO LAN

Après la programmation, ﬁxer le vidéophone au boîtier en encastrement avec les 4 vis livrées.

10 DS1706-013 11

DS1706-013

Monter le panneau frontal à déclic sur le support.

Enlever la pellicule de protection.

CARACTÉRISTIQUES TECHNIQUES

Tension d’alimentation: ..................................................................................................................48 ÷ 54Vdc

Consommation au repos:.................................................................................................................. 1mA max

Consommation maximale:............................................................................................................. 160mA max

Température de fonctionnement:................................................................................................-5°C ÷ +45°C

Conformité aux normes:...................................................................................... EN61000-6-3, EN61000-6-1

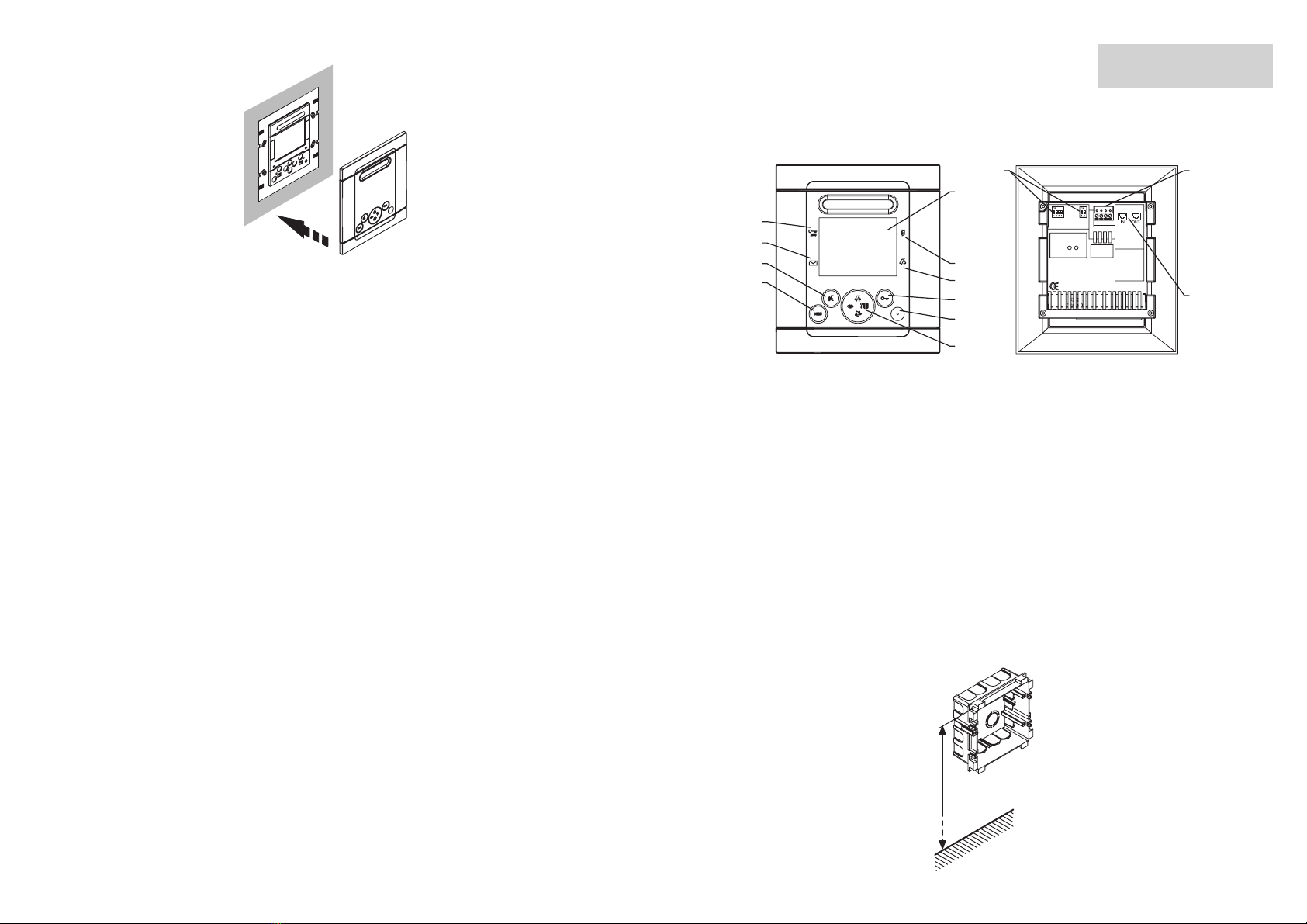

Los vidéointerfonos Folio Sch. 1706/7 y Sch. 1706/8 son dedicados para el uso en los sistemas Ipervoice.

DESCRIPCIÓN DE LOS COMPONENTES Y CARACTERÍSTICAS

1- Pantalla

2- Indicación puerta abierta o señalación de ausencia activa (led rosso)

3- Indicación llamada muda activa (led verde)

4- Tecla apertura puerta - Tecla Contextual OK

5- Micrófono

6- Tecla de navigación, autoactivación, llamada hacia centralita, apertura portón, timbre mudo

7- Tecla del Menú

8- Tecla activación/desactivación voz - Tecla Contextual X

9- Indicación mensajes presentes (led verde)

10 - Indicación apertura de la puerta automatica activa (led verde)

11 - Interruptor Dip de conﬁguración (ver manual de sistema)

12 - Bornes para la conexión timbre adicional y tecla pánico

13 - Conector RJ para la conexión con el sistema

El videointerfono Folio Touch es dotato de un dispositivo para personas con problemas de oido.

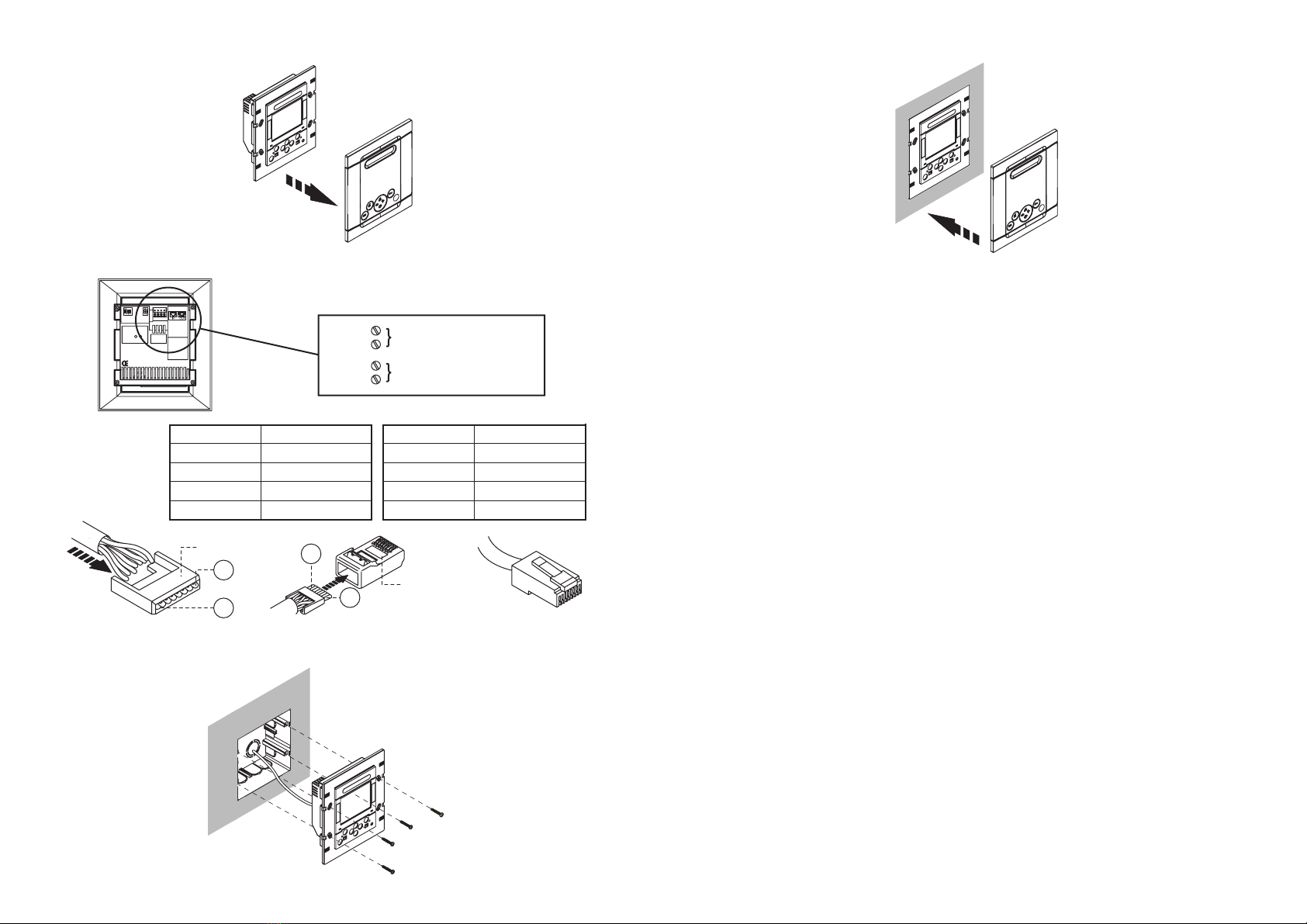

INSTALACIÓN

Tapiar la caja de encaje en la altura indicada en el diseño siguiente

1,55÷1,60m

ESPAÑOL

12 DS1706-013 13

DS1706-013

Quitar el marco montado sobre el soporte

Efectuar las conexiones y las impostaciones de los interruptores dip.

S+

S- Timbre suplementario

PANIC Entrada pánico

Conductor n° Color cable

1Blanco-Naranja

2Naranja

3Blanco-Verde

4Azul

Conductor n° Color cable

5Blanco-Azul

6Verde

7Blanco-Marrón

8Marrón

Guia

1Plug

NO LAN

Al ﬁnal de la programación ﬁjar el videointerfóno con la caja de encaje usando los 4 tornillos anexos

Montar el frontal sobre el soporte.

Quitar la película de protección.

CARÁCTERISTICAS TECNICAS

Tensión de alimentación: ...............................................................................................................48 ÷ 54Vdc

Absorción en descanso:....................................................................................................................1mA max

Absorción máx: ............................................................................................................................. 160mA max

Temperatura de funcionamiento: ................................................................................................-5°C ÷ +45°C

Conformidad reglamentos:.................................................................................. EN61000-6-3, EN61000-6-1

14 DS1706-013 15

DS1706-013

DS 1706-013 LBT 8591

Area tecnica

servizio clienti +39 011.23.39.810

http://www.urmetdomus.com

e-mail: [email protected]

Fabbricato da Urmet Electronics Limited

(azienda del gruppo Urmet) - Made in P.R.C.

Manufactured by Urmet Electronics Limited

(an Urmet group company) - Made in P.R.C.

URMET S.p.A.

10154 TORINO (ITALY)

VIA BOLOGNA 188/C

Telef. +39 011.24.00.000 (RIC. AUT.)

Fax +39 011.24.00.300 - 323
