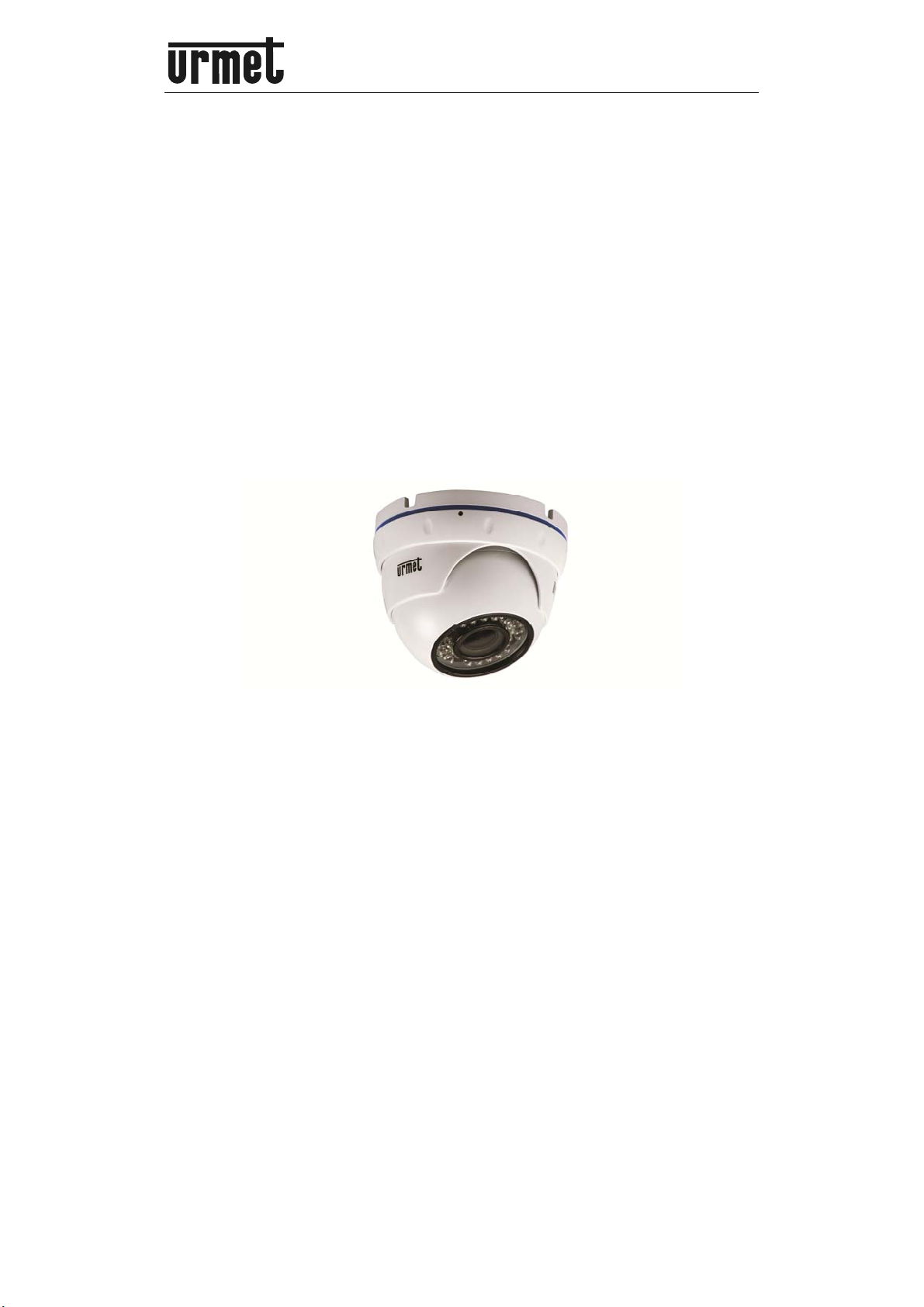

Urmet domus 1092/277HZ Bedienungsanleitung

DS1092-245A

BALL CAMERA AHD 1080P DAY & NIGHT

OTTICA VARIFOCAL 2.8-12MM AUTOFOCUS

1080P AHD DAY & NIGHT BALL CAMERA

2.8-12MM AUTOFOCUS VARIFOCAL LENS BUILT-IN

1080P AHD TAG & NACHT KUGELKAMERA

VARIFOKUSOBJEKTIV 2,8-12 MM AUTOFOCUS

CAMÉRA MINI-DÔME AHD 1080P DAY & NIGHT

OPTIQUE VARIFOCAL 2.8-12 mm AUTOFOCUS

CÁMARA DOMO DÍA/NOCHE AHD 1080P

CON LENTE VARIFOCAL 2,8-12 MM AUTOFOCUS INTEGRADA

Sch./Ref./Typ/Réf. 1092/277HZ

GUIDA RAPIDA

QUICK GUIDE

SCHNELLANLEITUNG

GUIDE RAPIDE

GUÍA RÁPIDA

Mod.

1092

2DS1092-24°5

INSTALLAZIONE

1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.

2. Svitare la base di fissaggio dalla ghiera di blocco per scorporare la telecamera come in figura.

3. Fissare la base alla superficie per mezzo di 4 viti. Se non si prevede la posa dei cavi di collegamento

a scomparsa, utilizzare l’asola presente sulla base per far fuoriuscire i cavi di collegamento presenti

sul corpo della telecamera senza pizzicarli compromettendone il corretto funzionamento.

4. Avvicinare la calotta di protezione alla base di fissaggio e avvitare senza serrare la ghiera di blocco

alla base di fissaggio.

5. Regolare l’inclinazione della telecamera rispetto al punto di ripresa delle immagini desiderato.

6. Avvitare saldamente la ghiera di blocco alla base della telecamera

7. Collegare l’uscita video all’utilizzatore previsto.

8. Alimentare la telecamera.

ITALIANO

BASE DI FISSAGGIO

CORPO TELECAMERA

CALOTTA DI

PROTEZIONE

GHIERA DI BLOCCO

DS 1092-245A 3

COMANDI E REGOLAZIONI

SELEZIONE DELLE REGOLAZIONI E DELL’USCITA VIDEO

La telecamera 1092/277HZ ha la possibilità di utilizzare 3 diverse uscite video, sempre sullo stesso

connettore BNC:

•Uscita video ad alta definizione 1080P AHD (Analog High Definition)

•Uscita video interlacciata standard CVBS

•Uscita video in modalità COMET

La pressione del tasto centrale al CENTRO consente di accedere al menu OSD della telecamera.

La pressione del tasto verso DESTRA o SINISTRA consente di modificare il fuoco della telecamera.

La pressione del tasto verso il BASSO o ALTO consente di modificare lo zoom della telecamera.

Gli standard CVBS e AHD sono selezionabili tramite pressione prolungata del tasto al CENTRO. Il

comando seleziona alternativamente gli standard CVBS e AHD.

L’uso della modalità video COMET viene ottenuta, con il segnale video in CVBS, tramite selezione di

un’opzione del menu OSD (menu ADJUST).

NOTA BENE: l’opzione COMET è presente solo con l’uscita video CVBS.

La presenza o assenza di questa opzione indica perciò se la telecamera sta utilizzando l’uscita video

CVBS o l’uscita video AHD.

TASTO DI ACCESSO AL

MENU LUNGO IL CAVO

DELLA TELECAMERA

ALTO

BASSO

DESTRA

SINISTRA SET

4DS1092-24°5

UTILIZZO DEL MENU

La telecamera 1092/277HZ utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le

impostazioni.

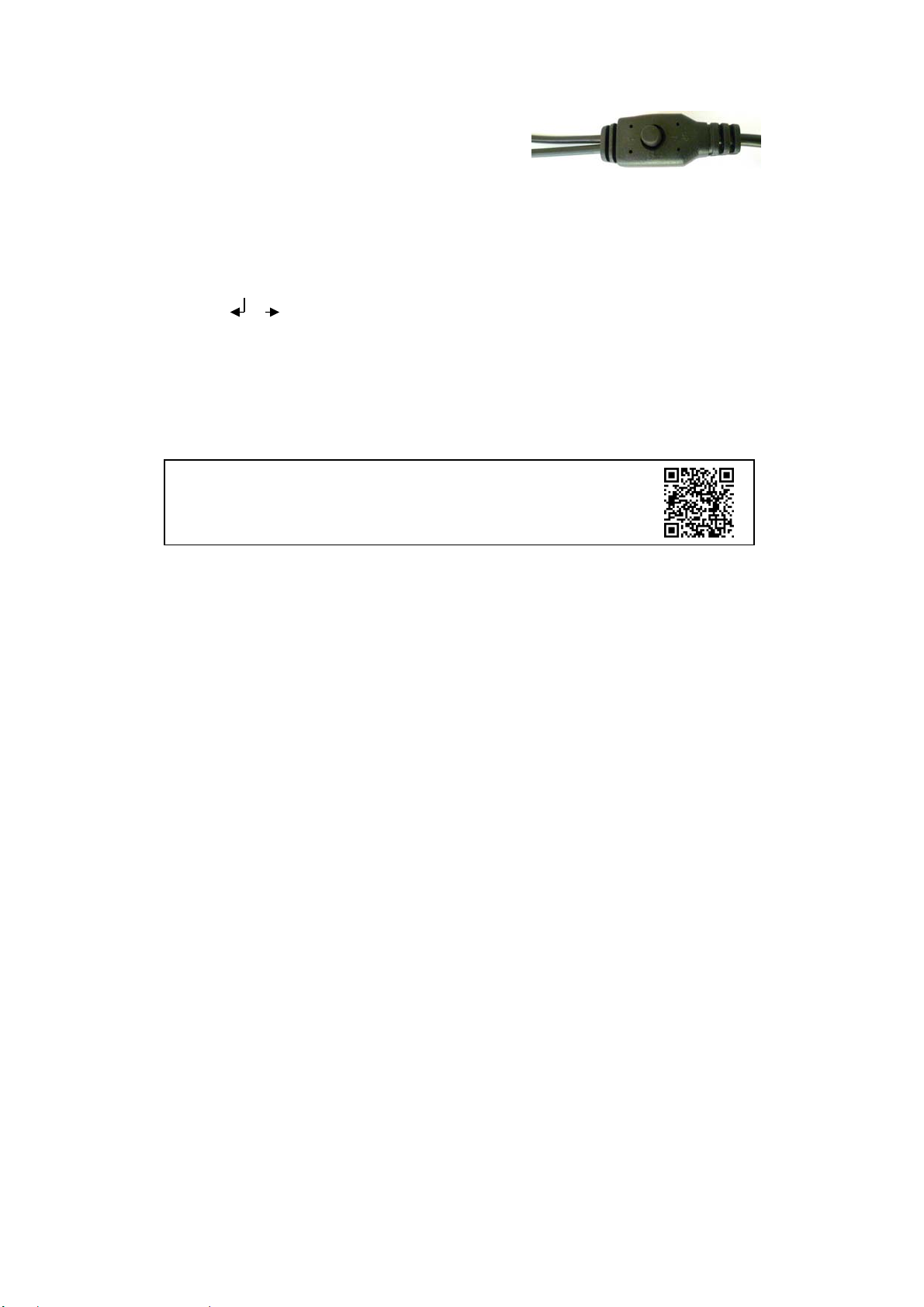

Per accedere al menù principale è necessario, a telecamera accesa e funzionante, agire sul tasto di

regolazione posto sul cavo di collegamento della microcamera.

ÚNota Bene

Il pulsante di attivazione del menù OSD è di tipo joystick per

agevolare le operazioni di selezione.

DESCRIZIONE DEL SISTEMA DEI MENU

Una volta impartito il comando di accesso al menu premendo il tasto al centro, apparirà a monitor la

finestra iniziale di accesso.

È possibile selezionare le voci visualizzate premendo il tasto verso il basso.

Una volta selezionata la voce di interesse, è possibile variare il parametro premendo il tasto verso destra

scegliendo fra le opzioni disponibili visualizzabili premendo ripetutamente il tasto.

Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo

sottomenu nel quale sarà possibile eseguire ulteriori variazioni.

Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce EXITÆ

SAVE&END e premere il tasto centrale.

Per ripristinare la configurazione di fabbrica selezionare la voce EXIT ÆRESET e premere il tasto

centrale.

Guida rapida e manuale completo del dispositivo sono disponibili al seguente

indirizzo:

Guida rapida e manuale completo sono altrsi disponibili per il DOWNLOAD dal sito URMET nella sezione

LIBRETTI DI ISTRUZIONE

DS 1092-245A 5

INSTALLATION

1. Before starting to wire, make sure that all the units to be connected are OFF.

2. Unscrew the fixing base from the ring lock to separate the camera, as in figure.

3. Fix the base to the surface with 4 screws. If it is not planned an hidden installation of connection

cables, use the slot present on the base to draw out the connection cables present on the camera

body, without pinching them, in order to avoid malfunction.

4. Bring the cover near the fixing base and screw the ring lock to the fixing base without tightening.

5. Adjust the camera slant as regards the desired image capture point.

6. Screw tightly the ring lock to the camera base.

7. Connect the video output to the selected user device.

8. Power the camera.

ENGLISH

FIXING BASE

BODY CAMERA

PROTECTIVE

DOME

RING LOCK

6DS1092-24°5

OPERATING FEATURES

TO SELECT THE REGULATIONS AND THE VIDEO OUTPUT

The 1092/277HZ camera may use 3 different video outputs, which are on the same BNC connector:

•High-definition 1080P AHD (Analog High Definition) video output

•CVBS standard interlaced video output

•Video output in COMET mode

Press the central button IN THE CENTRE to access the OSD menu of the camera.

Press the button RIGHTWARDS OR LEFTWARDS to change the camera focus.

Press the button UPWARDS OR DOWNWARDS to change the camera zoom.

CVBS and AHD standards can be selected by holding the button pressed in the CENTRE. The control

alternatively selects the CVBS and AHD standards.

Use of the COMET video mode can be selected with the CVBS video signal by means of an option in the

OSD menu (ADJUST menu).

PUSH BUTTON TO ACCESS

TO THE MENU ALONG THE

CAMERA CABLE

DOWN

RIGHT

LEFT SET

DS 1092-245A 7

NOTE: COME option is available only with the CVBS video output.

The presence or absence of this option therefore permits to identify if the camera is using the CVBS or

AHD video output.

Quick guide and complete user manual of the product are available

at the following link

Quick guide and complete user manual of the product are also available for DOWNLOAD from the URMET

website under the section USER MANUALS.

8DS1092-24°5

INSTALLATION

1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.

2. Die Befestigungsbasis vom Arretierring losschrauben, um die Kamera wie in der Abbildung ersichtlich

zu zerlegen.

3. Die Basis mit 4 Schrauben an der Fläche befestigen. Falls keine verdeckte Verlegung der

Anschlusskabel vorgesehen ist, das an der Basis vorhandene Langloch für den Austritt der am

Kameragehäuse vorhandenen Anschlusskabel verwenden. Darauf achten, dass sie nicht

eingeklemmt werden, damit die korrekte Funktion nicht beeinträchtigt wird.

4. Die Schutzhaube an die Befestigungsbasis heranführen und anschrauben, ohne den Arretierring an

der Befestigungsbasis festzuziehen.

5. Die Neigung der Kamera in Bezug auf den gewünschten Aufnahmepunkt der Bilder einstellen.

6. Den Arretierring gut an der Kamerabasis festschrauben.

7. Den Videoausgang an den vorgesehenen Verwender anschließen.

8. Die Kamera mit Strom versorgen.

DEUTSCH

BEFESTIGUNGSBASIS

KAMERAGEHÄUSE

SCHUTZKAPPE

ARRETIERRING

DS 1092-245A 9

STEUERUNGEN UND EINSTELLUNGEN

AUSWAHL DES VIDEOAUSGANGS UND STEUERUNGEN

Die Kamera 1092/277HZ bietet Ihnen die Möglichkeit, 3 verschiedene Videoausgänge mit demselben

BNC-Steckverbinder zu verwenden:

•Hochauflösender 1080P AHD-Videoausgang (Analog High Definition)

•Interlaced Standard-Videoausgang CVBS

•Videoausgang im COMET-Modus

Das Betätigen der Taste in der MITTE gestattet den Zugriff auf das OSD-Menü der Kamera.

Das Betätigen der Taste nach RECHTS oder LINKS gestattet das Ändern der Scharfeinstellung der

Kamera.

Das Betätigen der Taste nach UNTEN oder OBEN gestattet das Ändern des Zooms der Kamera.

Die Standardausgänge CVBS und AHD können durch langes Betätigen der Taste in der MITTE

ausgewählt werden. Es wird abwechselnd der Standard CVBS und AHD ausgewählt.

Die Verwendung des COMET-Modus wird bei Videosignal in CVBS durch Auswahl einer Option des OSD-

Menüs aktiviert (Menü ADJUST).

HINWEIS: Die Option COMET liegt nur mit dem CVBS-Videoausgang vor.

Das Vorhandensein bzw. Nichtvorhandensein dieser Option zeigt demnach an, ob die Kamera den CVBS-

Videoausgang oder den AHD-Videoausgang verwendet.

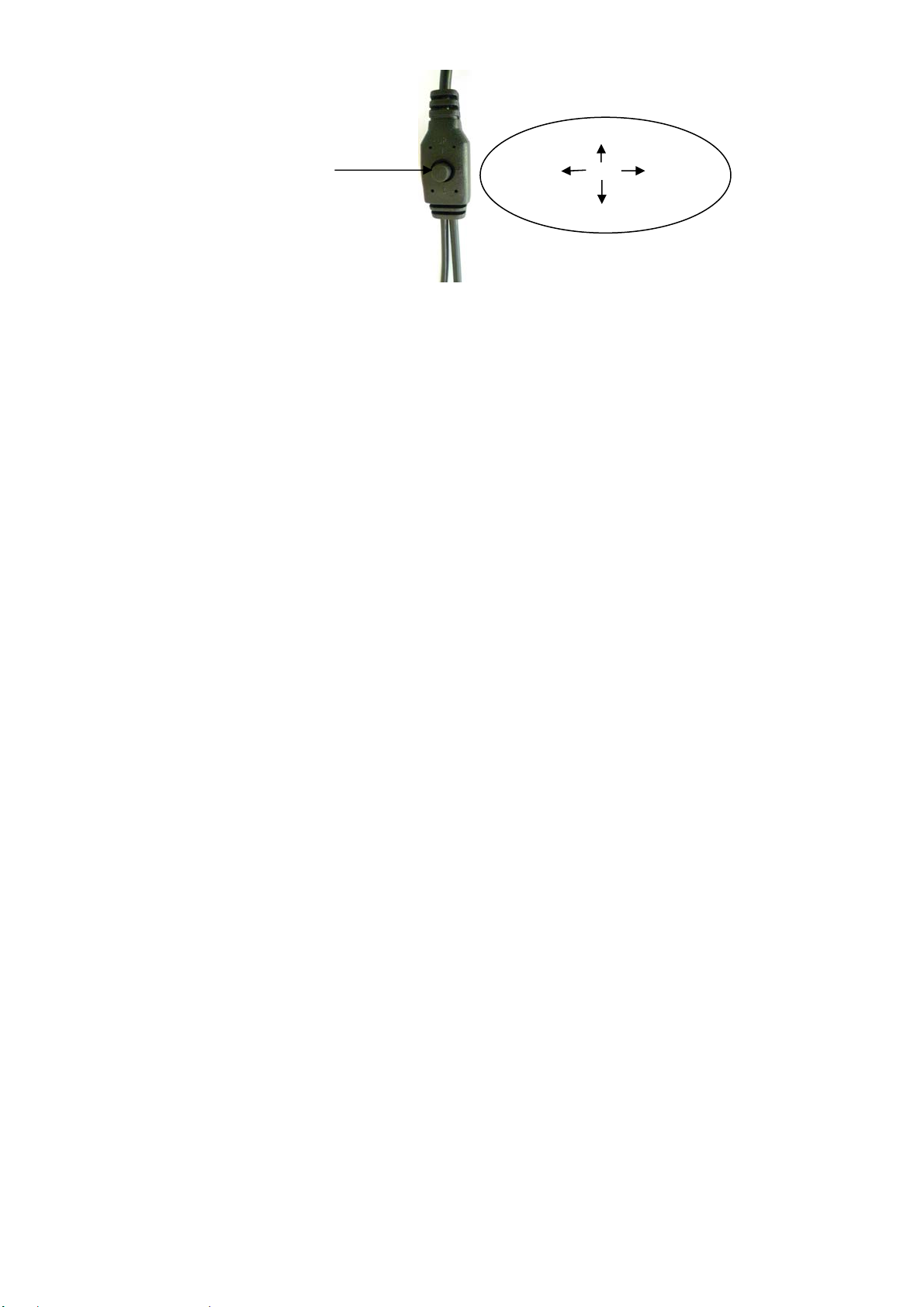

TASTE FÜR DEN

MENÜZUGRIFF LÄNGS DES

KAMERAKABELS

OBEN

UNTEN

RECHTS

LINKS SET

10 DS1092-24°5

VERWENDUNG DES MENÜS

Bei der Kamera 1092/277HZ kommt ein Menü mit mehreren Ebenen zur Anwendung, über das die

Einstellungen aktiviert/deaktiviert oder geändert werden können.

Für den Zugriff auf das Hauptmenü muss die am Anschlusskabel der Mikrokamera angebrachte

Einstelltaste bei eingeschalteter und funktionsfähiger Kamera

betätigt werden.

ÚHinweis

Um die Auswahlvorgänge zu erleichtern, handelt es sich bei der Aktivierungstaste des OSD-Menüs um

eine Joystick-Taste.

BESCHREIBUNG DES MENÜ-SYSTEMS

Nachdem Sie den Befehl für den Zugriff auf das Menü durch Drücken der in der Mitte befindlichen Taste

erteilt haben, erscheint das Ausgangsfenster für den Zugriff.

Die angezeigten Optionen können ausgewählt werden, indem Sie die Taste nach unten drücken.

Nach Auswahl des gewünschten Stichpunktes besteht die Möglichkeit, den Parameter zu ändern, indem

die Taste nach rechts gedrückt wird. Sie haben die Auswahl aus verfügbaren Optionen, die durch

wiederholtes Drücken der Taste angezeigt werden.

Das Symbol oder gibt an, dass man bei Auswahl des damit verbundenen Stichpunktes auf ein

nachfolgendes Untermenü zugreift, das die Ausführung weiterer Änderungen ermöglicht.

Zum Bestätigen der vorgenommenen Änderung und zum Verlassen der Menüs oder der Untermenüs den

Stichpunkt EXIT ÆSAVE&END auswählen und die mittlere Taste drücken.

Zum Zurücksetzen auf die Werkskonfiguration den Stichpunkt EXIT ÆRESET auswählen und die mittlere

Taste drücken.

Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen

unter dem folgenden Link zur Verfügung:

Die Schnellanleitung, sowie die komplette Bedienungsanleitung stehen außerdem im Bereich DOWNLOAD

auf der URMET Homepage in der Sektion USER MANUALS zur Verfügung (Die Webseite wird in Englisch

dargestellt).
