Urmet domus DS1092-244 Bedienungsanleitung

DS1092-244

TELECAMERA MINIDOME ANTIVANDALO AUTOFOCUS

AHD 1080P DAY & NIGHT OTTICA VARIFOCAL 2.8-12MM

1080P AHD DAY & NIGHT VANDAL-PROOF MINIDOME CAMERA

AUTOFOCUS 2.8-12MM VARIFOCAL LENS BUILT-IN

VANDALISMUSGESCHÜTZTE AHD 1080P TAG&NACHT AUTOFOCUS

MINIKUPPEL-KAMERA VARIFOKUSOBJEKTIV 2,8-12 MM

CAMÉRA MINI-DÔME ANTI-VANDALISME AUTOFOCUS

AHD 1080P DAY & NIGHT OPTIQUE VARIFOCAL 2.8-12 mm

MINIDOMO ANTIVANDÁLICO DÍA/NOCHE AHD 1080P

CON LENTE VARIFOCAL AUTOFOCUS 2,8-12 MM INTEGRADA

Sch./Ref./Typ/Réf. 1092/278HZ

GUIDA RAPIDA

QUICK GUIDE

SCHNELLANLEITUNG

GUIDE RAPIDE

GUÍA RÁPIDA

Mod.

1092

2DS1092-244

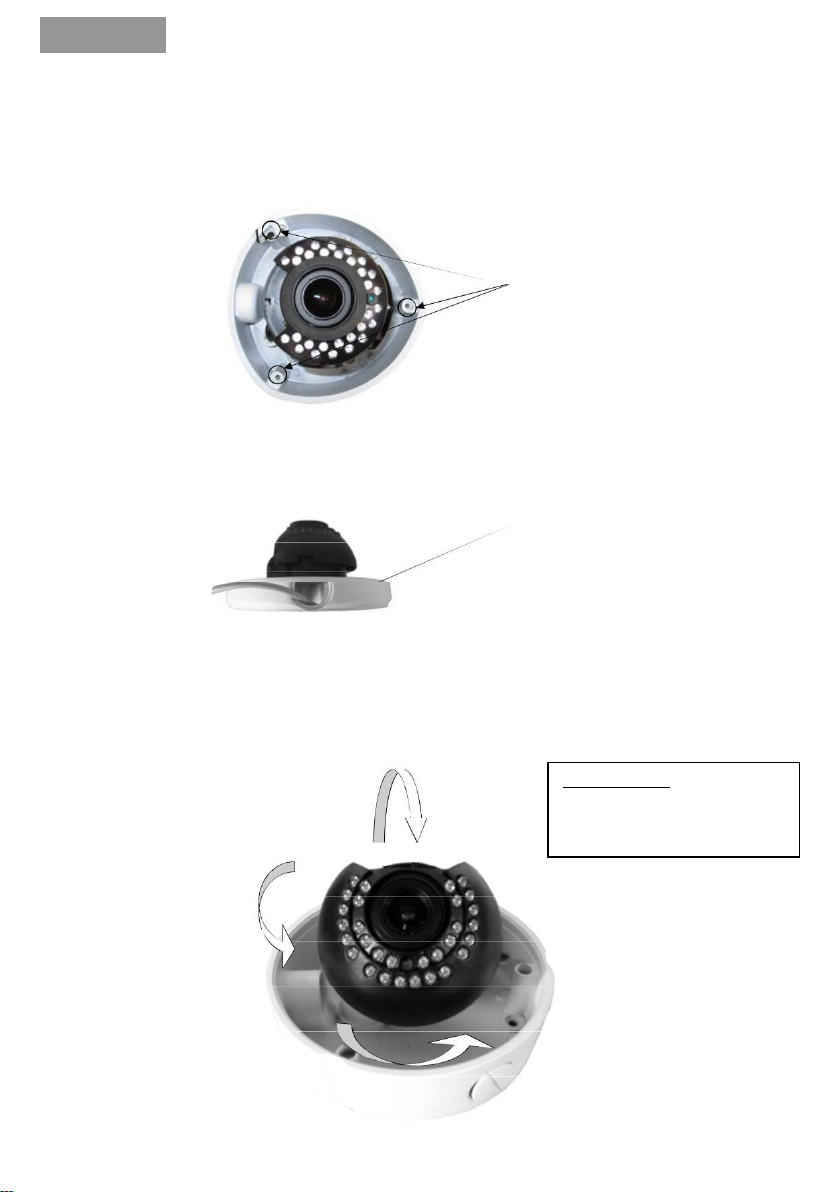

INSTALLAZIONE

1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.

2. Prevedere 3 fori di fissaggio (su applicazioni a contro soffitto prevedere anche un foro per il passaggio

cavi di diametro 15mm) utilizzando la minidome come dima di foratura avendo preventivamente tolto la

calotta di protezione svitando con la chiave in dotazione le tre viti di blocco.

FORI DI FISSAGGIO

3. Fissare la minidome alla superficie prevista mediante le viti fornite a corredo.

Nota Bene se l’applicazione non è di tipo a contro soffitto, svitare la vite per il passaggio cavi tramite

canalina posta sul lato della minidome, utilizzando la chiave dedicata in dotazione.

SVITARE IL TAPPO

4. Collegare l’uscita video all’utilizzatore previsto.

5. Collegare il JACK di alimentazione all’alimentatore della telecamera e dare alimentazione.

Regolare l’angolazione, l’inclinazione e la rotazione dell’obiettivo in modo tale da riprendere

correttamente le immagini prescelte.

Max 75°

360°

ITALIANO

ATTENZIONE. Per evitare

riflessioni sull’immagine si

sconsiglia fortemente di

superare l’inclinazione indicata

DS1092-244 3

COMANDI E REGOLAZIONI

SELEZIONE DELL’USCITA VIDEO

La telecamera 1092/278HZ ha la possibilità di utilizzare 3 diverse uscite video, sempre sullo stesso

connettore BNC:

Uscita video ad alta definizione 1080P AHD (Analog High Definition)

Uscita video interlacciata standard CVBS

Uscita video in modalità COMET

La pressione del tasto centrale al CENTRO consente di accedere al menu OSD della telecamera.

La pressione del tasto verso DESTRA o SINISTRA consente di modificare il fuoco della telecamera.

La pressione del tasto verso il BASSO o ALTO consente di modificare lo zoom della telecamera.

Gli standard CVBS e AHD sono selezionabili tramite pressione prolungata del tasto al CENTRO. Il

comando seleziona alternativamente gli standard CVBS e AHD.

L’uso della modalità video COMET viene ottenuta, con il segnale video in CVBS, tramite selezione di

un’opzione del menu OSD (menu ADJUST).

NOTA BENE: l’opzione COMET è presente solo con l’uscita video CVBS.

La presenza o assenza di questa opzione indica perciò se la telecamera sta utilizzando l’uscita video

CVBS o l’uscita video AHD.

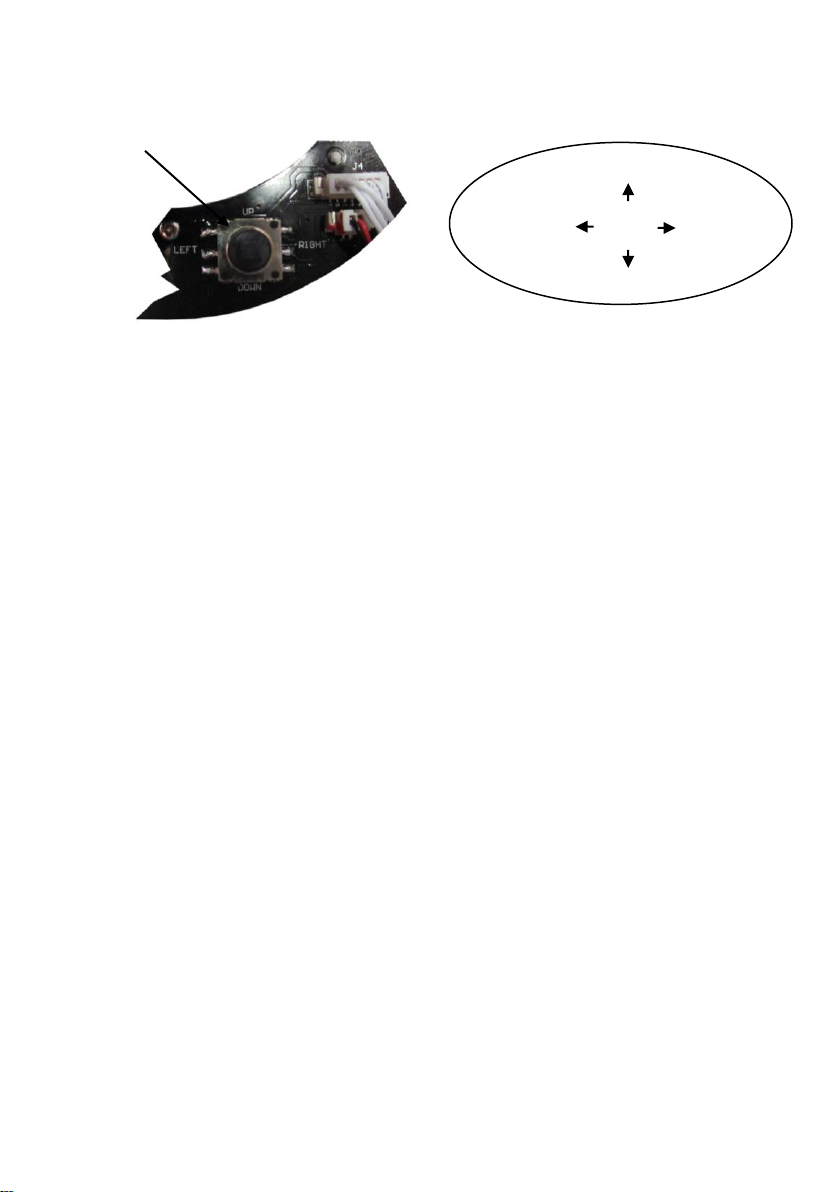

TASTO DI ACCESSO AL

ALTO

BASSO

DESTRA

SINISTRA

SET

4DS1092-244

UTILIZZO DEL MENU

La telecamera 1092/278HZ utilizza un menù a più livelli che consente di abilitare/disabilitare o variare le

impostazioni.

Per accedere al tasto che consente l’accesso al menù principale è necessario, a telecamera accesa e

funzionante, svitare e rimuovere il coperchio posto nella parte inferiore della stessa, dietro il quale è situato

il tasto di regolazione.

Nota Bene

Il pulsante di attivazione del menù OSD è di tipo joystick per agevolare le operazioni di selezione.

DESCRIZIONE DEL SISTEMA DEI MENU

Una volta impartito il comando di accesso al menu premendo il tasto al centro, apparirà a monitor la

finestra iniziale di accesso.

È possibile selezionare le voci visualizzate premendo il tasto verso il basso.

Una volta selezionata la voce di interesse, è possibile variare il parametro premendo il tasto verso destra

scegliendo fra le opzioni disponibili visualizzabili premendo ripetutamente il tasto.

DS1092-244 5

Il simbolo o indica che selezionando la voce ad esso abbinata si accederà ad un successivo

sottomenu nel quale sarà possibile eseguire ulteriori variazioni.

Per confermare le variazioni effettuate e uscire dai menu o dai sottomenu, selezionare la voce EXIT 

SAVE&END e premere il tasto centrale.

Per ripristinare la configurazione di fabbrica selezionare la voce EXIT RESET e premere il tasto

centrale.

Guida rapida e manuale completo del dispositivo sono disponibili al seguente

indirizzo:

Guida rapida e manuale completo sono altrsi disponibili per il DOWNLOAD dal sito URMET nella sezione

LIBRETTI DI ISTRUZIONE

6DS1092-244

INSTALLATION SPECIFICATIONS

Avoid pointing the lens directly towards the sun or intense sources of light also when the camera is

off. The subject must not be backlit.

Some lighting systems (e.g. coloured fluorescent lights) may false the colours.

Arrange a suitable circuit breaker and fuse upstream of the devices.

Make sure that the rating plate data correspond to the power specifications before connecting the

device to the mains.

INSTALLATION PRECAUTIONS

Though the device has an IP66 protection grade, there are particular environments (such as

seashores, harbours, wharves, etc.) that can accelerate corrosion of external parts. Also installation

in very dusty environments (quarries, mines, dusty materials, etc.) can compromise the optimal

operation.

To prevent device overheating, place it in a well aired position.

For the same reason, the device must not be installed near heat sources as radiators or warm air

ducts, in places where it is directly exposed to sun irradiation or in rooms with excessive dust

accumulation, subject to mechanical vibrations or impacts.

Consider the device operating temperature range (0°C÷+50°C) before choosing the place for

installation. Do not install the unit over another heating device.

Do not power the device on immediately after moving it from a cold place to a warm one and vice

versa. As a general rule, wait for three hours: the device needs this time to adapt to a new

environment (temperature, humidity, etc.).

INSTALLATION

1. Before start installation, check that all the devices to be connected are not powered.

2. Remove the protection dome by unscrewing with the provided spanner the three locking screws.

Make 3 fixing holes (for false-ceiling mounting, make also a 15mm diameter hole for passage of

cables), using the minidome as drilling template.

FIXING HOLES

3. Fix the minidome to the surface with the provided screws.



Note: If the dome is not false-ceiling mounted, unscrew the cables passage screw on the dome side.

ENGLISH

DS1092-244 7

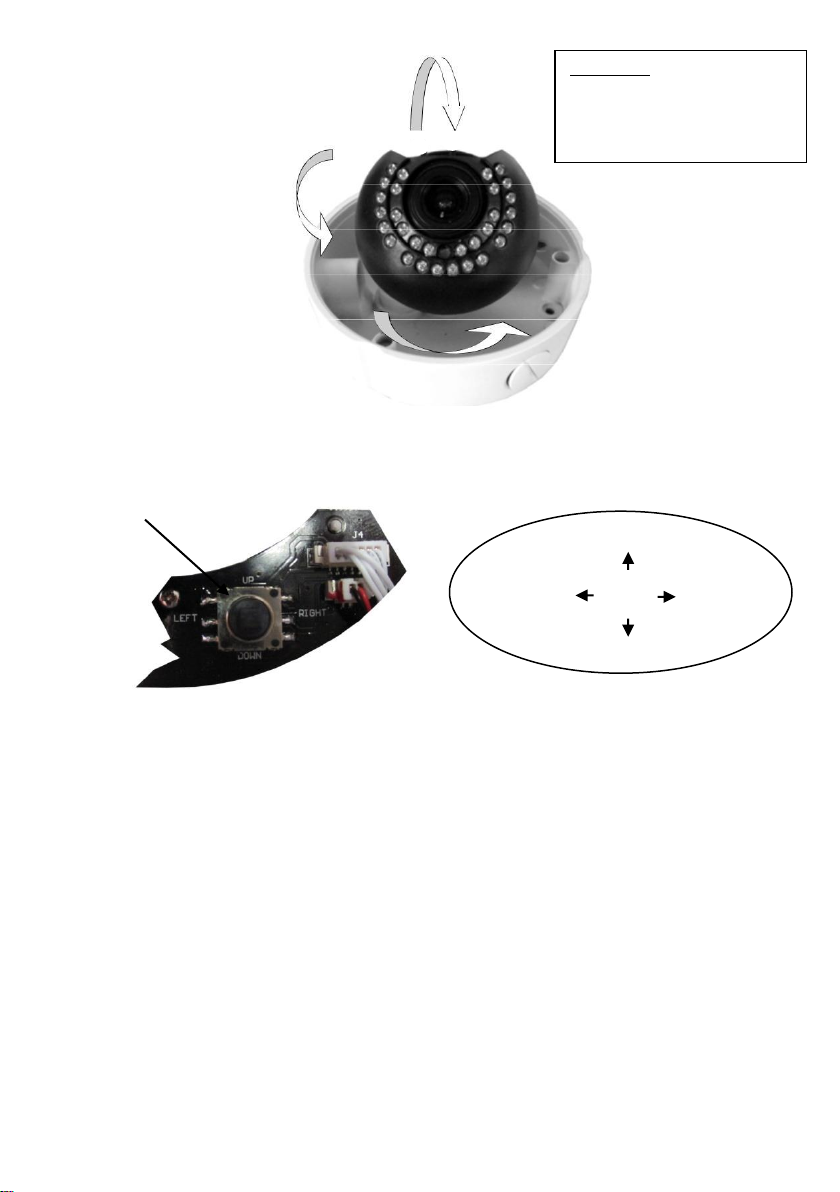

4. Connect the video output to the selected terminal device.

5. Connect the power JACK to the power supply unit and power-on the camera

6. Adjust lens angle, slant and rotation, in order to capture correctly the selected images

Max 75°

360°

OPERATING FEATURES

TO SELECT THE VIDEO OUTPUT

The 1092/278HZ camera may use 3 different video outputs, which are on the same BNC connector:

High-definition 1080P AHD (Analog High Definition) video output

CVBS standard interlaced video output

Video output in COMET mode

MENU setting

DOWN

RIGHT

LEFT

SET

ATTENTION. To avoid

reflections on the image, it’s

strongly recommended not to

overtake the indicated slant.

UNSCREW THE PLUG TO MAKE

THE CABLE COME OUT

8DS1092-244

Press the central button IN THE CENTRE to access the OSD menu of the camera.

Press the button RIGHTWARDS OR LEFTWARDS to change the camera focus.

Press the button UPWARDS OR DOWNWARDS to change the camera zoom.

CVBS and AHD standards can be selected by holding the button pressed in the CENTRE. The control

alternatively selects the CVBS and AHD standards.

Use of the COMET video mode can be selected with the CVBS video signal by means of an option in the

OSD menu (ADJUST menu).

NOTE: COME option is available only with the CVBS video output.

The presence or absence of this option therefore permits to identify if the camera is using the CVBS or

AHD video output.

Quick guide and complete user manual of the product are available

at the following link

Quick guide and complete user manual of the product are also available for DOWNLOAD from the URMET

website under the section USER MANUALS.

DS1092-244 9

INSTALLATION

1. Stellen Sie vor der Installation sicher, dass alle anzuschließenden Einheiten nicht versorgt werden.

2. Drei Befestigungslöcher vorsehen (bei Anwendungen an Zwischendecken ist auch eine Bohrung mit

einem Durchmesser von 15 mm für die Kabelführung vorzusehen). Dazu die Minikuppel-Kamera als

Bohrschablone verwenden, nachdem man zuvor die Schutzkappe durch Lösen der drei zur Ausstattung

gehörigen Arretierschrauben abgenommen hat.

BEFESTIGUNGSLÖCHER

3. Die Minikuppel-Kamera mit den mitgelieferten Schrauben auf der vorgesehenen Oberfläche befestigen.

Hinweis:Falls keine Anbringung als Zwischendeckentyp vorgesehen ist, die Schraube für die

Kabelführungmittels des auf der Seite der Minikuppel befindlichen Kabelkanals mit dem dazu

mitgelieferten Schlüssel lösen.

DEN VERSCHLUSS MIT DEM MITGELIEFERTEN

SCHLÜSSEL LÖSEN UND DAS KABEL HERAUSHOLEN.

4. Den Videoausgang an den vorgesehenen Verwender anschließen.

5. Den KLINKENSTECKER am Netzteil der Kamera anschließen und mit Strom versorgen.

6. Den Winkel, die Neigung und die Drehung des Objektivs so einstellen, dass das gewählte Bild korrekt

aufgenommen wird.

DEUTSCH

10 DS1092-244

Max 75°

360°

STEUERUNGEN UND EINSTELLUNGEN

AUSWAHL DES VIDEOAUSGANGS

Die Kamera 1092/278HZ bietet Ihnen die Möglichkeit, 3 verschiedene Videoausgänge mit demselben

BNC-Steckverbinder zu verwenden:

Hochauflösender 1080P AHD-Videoausgang (Analog High Definition)

Interlaced Standard-Videoausgang CVBS

Videoausgang im COMET-Modus

Das Betätigen der Taste in der MITTE gestattet den Zugriff auf das OSD-Menü der Kamera.

Das Betätigen der Taste nach RECHTS oder LINKS gestattet das Ändern der Scharfeinstellung der

Kamera.

Das Betätigen der Taste nach UNTEN oder OBEN gestattet das Ändern des Zooms der Kamera.

Die Standardausgänge CVBS und AHD können durch langes Betätigen der Taste in der MITTE

ausgewählt werden. Es wird abwechselnd der Standard CVBS und AHD ausgewählt.

Die Verwendung des COMET-Modus wird bei Videosignal in CVBS durch Auswahl einer Option des OSD-

Menüs aktiviert (Menü ADJUST).

HINWEIS: Die Option COMET liegt nur mit dem CVBS-Videoausgang vor.

Das Vorhandensein bzw. Nichtvorhandensein dieser Option zeigt demnach an, ob die Kamera den CVBS-

Videoausgang oder den AHD-Videoausgang verwendet.

TASTE FÜR MENÜZUGRIFF

OBEN

UNTEN

RECHTS

LINKS

SET

ACHTUNG. Um Reflektionen

auf dem Bild zu vermeiden,

wird eindringlich empfohlen die

angegebene Neigung nicht zu

überschreiten.
