Valor LINEAR SERIES Bedienungsanleitung

Note: This kit must be installed or serviced by a

qualiﬁed installer, service agency or gas supplier.

These instructions are to be used in conjunction

with the main installation instructions for the

above listed models.

Side glass anchor

Rear glass anchor

4008787-01

2525RGL Reﬂective Glass Liners

Approved for use with Valor Linear model 2500 only

INSTALLATION MANUAL

Linear Series

WARNING

If these instructions are not followed

exactly, a ﬁre or explosion may result

causing property damage, personal injury

or loss of life.

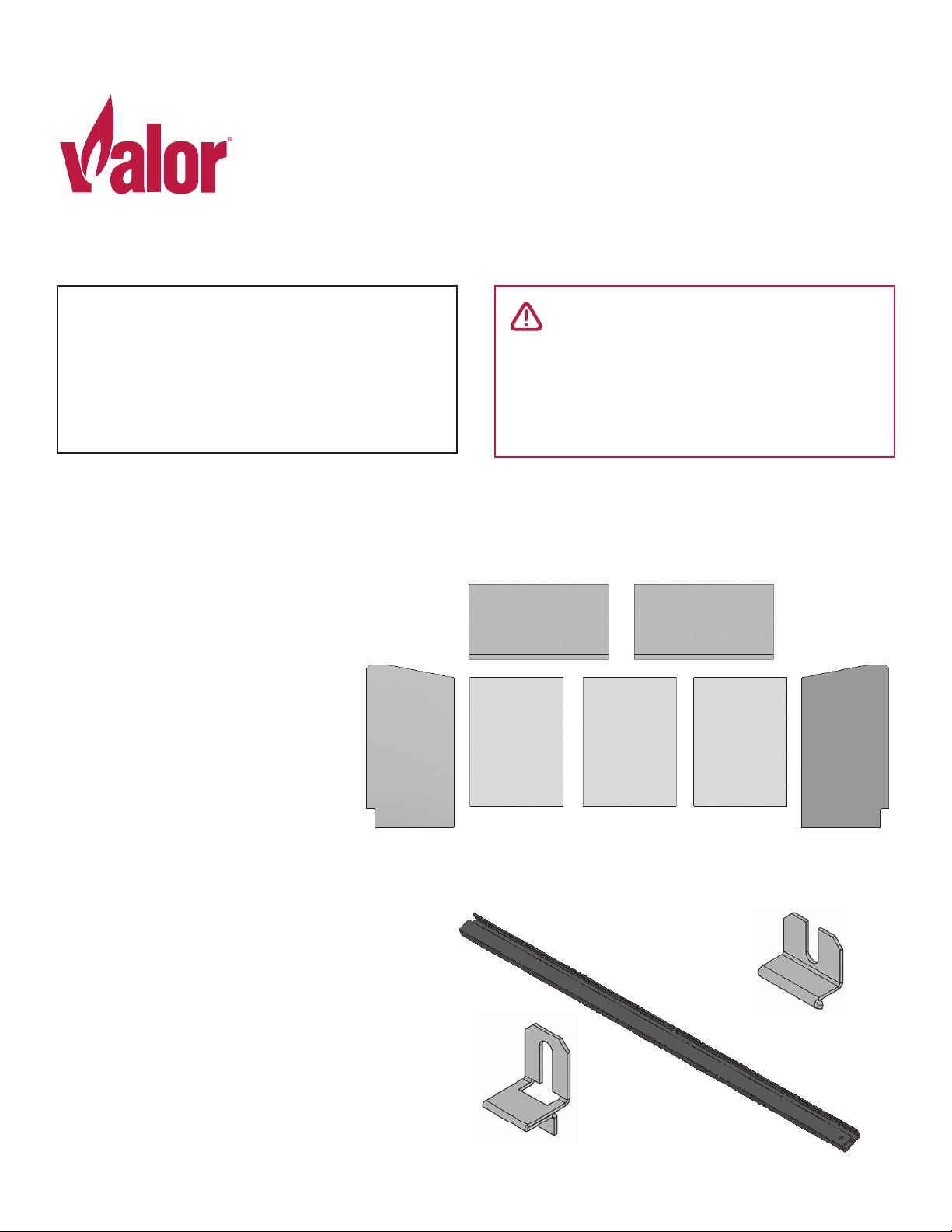

1725RGL-3:

• 4004380 – Rear glass retainer strips (2)

• 4004658 – Side glass anchors (2)

• 4004356 – Rear glass anchors (4)

Kit Components

The 2525RGL kit comes with two kits included: 2525RGL-1 and 1725RGL-3. Both are required to complete assembly.

2525RGL-1:

• 4008477 – LH side glass panel

• 4008478 – RH side glass panel

• 4008479 – Rear glass panels (3)

• 4008343 – Ceramic roof panels - black (2)

Rear glass retainer

strip

Parts not to scale

Ceramic roof panels

Rear glass panels

LH side glass panel RH side glass panel

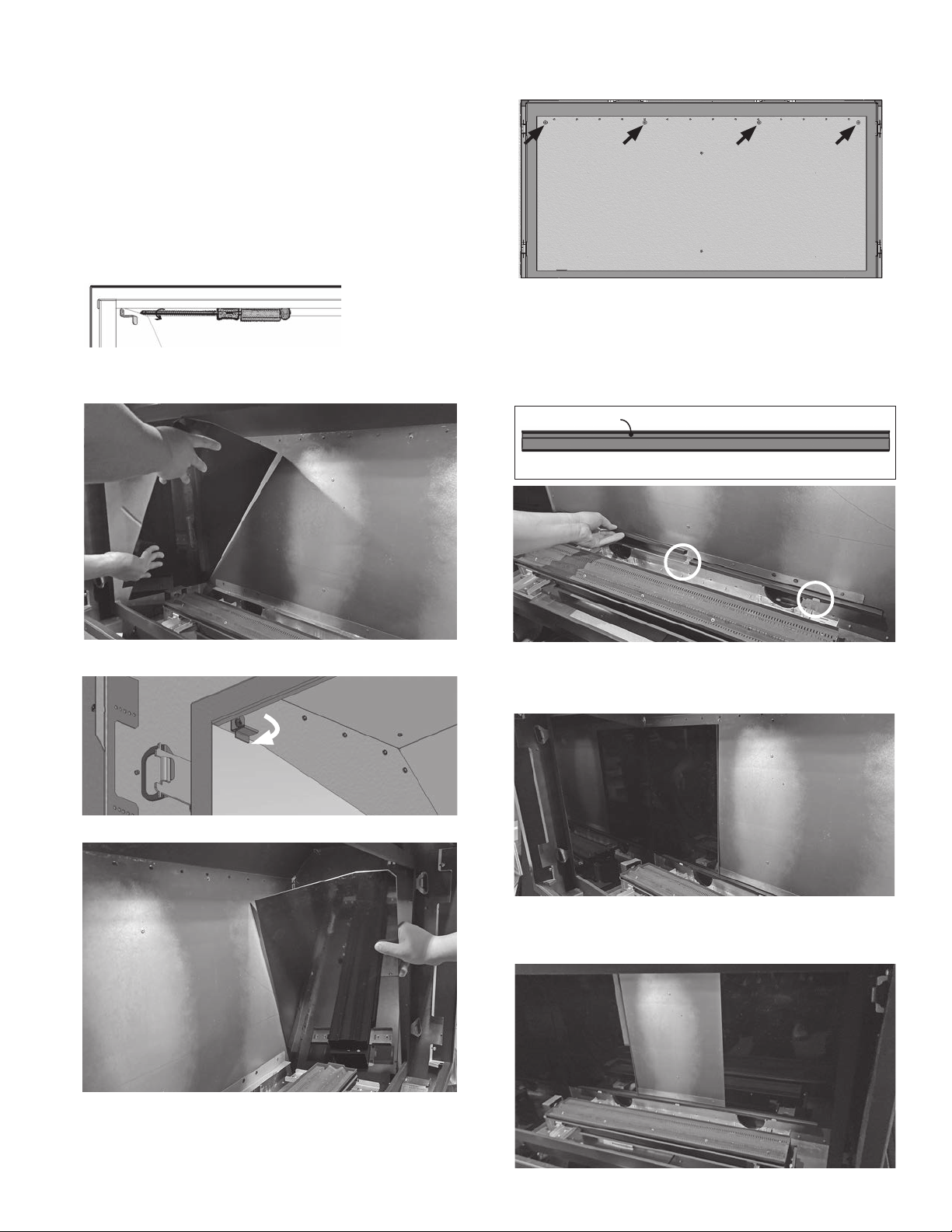

5. On the rear of the ﬁrebox, at the top, remove and

keep the four screws to install rear panel anchors.

6. Place the rear glass retainer strips, groove at the

back, on the ledge of the ﬁrebox behind the burner.

They must be touching each other and centered on

the ledge. The strips are held in place with the tabs

of the ledge as indicated below.

7. Insert the left rear panel in the groove of the retain-

er strip. Slide the panel to the left behind the side

panel.

8. Insert the right rear panel in the groove of the

retainer strip and slide it to the right behind the side

panel.

Rear glass retainer strip—top view

Groove Rear

Front

Installation

Unpack all cartons carefully, with special care for the

glass panels and the top ceramic panels.

The glass panels are retained in place in the ﬁrebox by

the retainer strips and glass anchors.

To achieve the intended eﬀect, the liners should be

installed so the smooth side is visible.

1. On each side at the top front of the ﬁrebox, remove

the existing side panels anchors and replace them

with the side glass anchors in the kit.

2. Insert the left side panel as shown, being careful of

the pilot light. Place against the ﬁrebox side.

3. Rotate the anchor down to hold it in place.

4. Repeat with the right side panel.

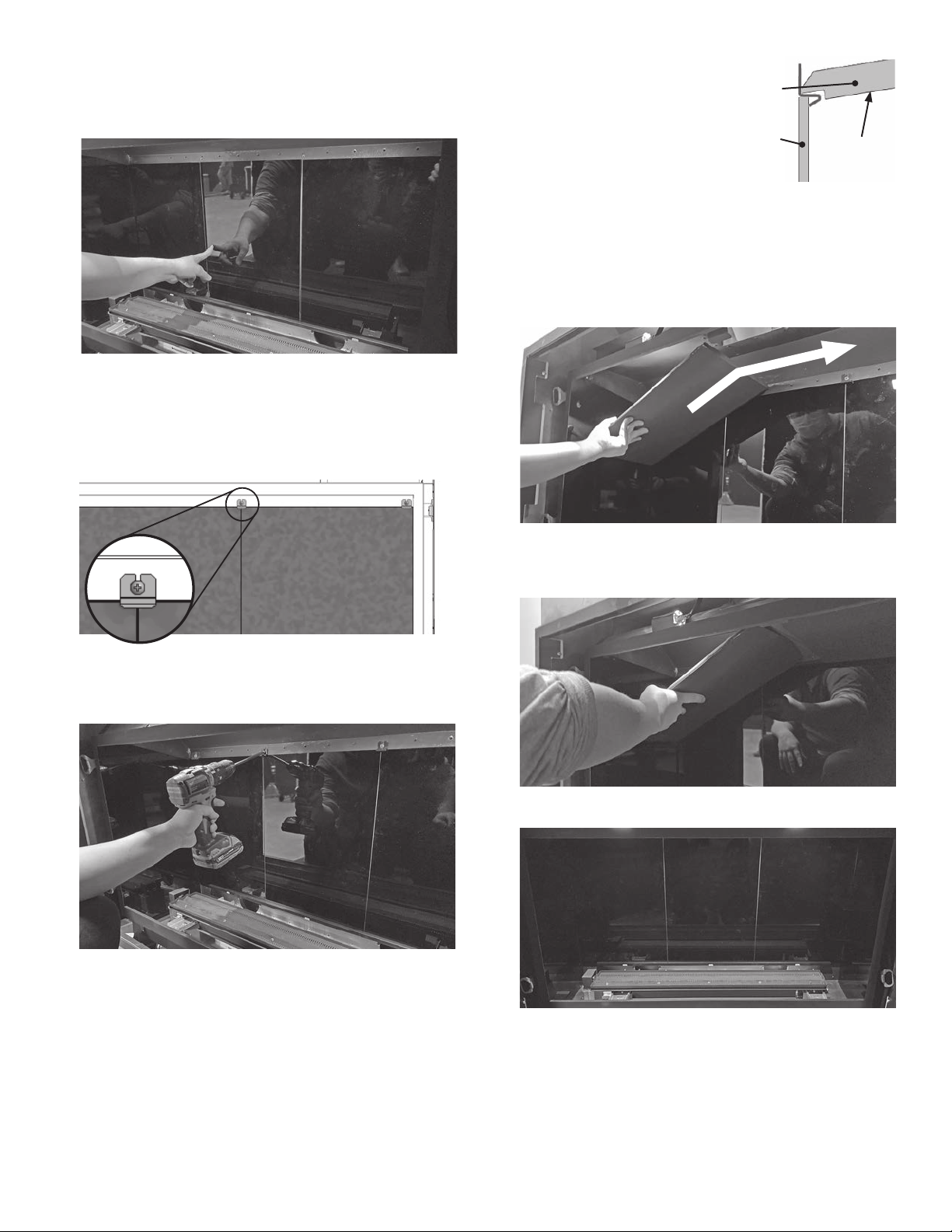

9. Insert the center rear panel between the other two

rear panels and place it in the groove of both

retainer strips. Be sure to support the center panel

at all times!

10. Pull the side panels toward the center to close any

gap between them.

11. Holding the rear panels, screw down one rear

anchor at the top of the sections where they meet

as indicated and tighten the screw to secure it.

12. Add the remaining rear anchor to the other joint at

the rear. Then add the remaining two anchors at the

outer holes.

13. The top panel is supplied in

two identical sections. The

sections are beveled and

the smooth black ‘ﬁre side’ is

notched at the back. When

installed, the top panel rests

at the rear and sides on the

glass panels and their anchors. In the front, it rests

on the top panel support bracket inside the front

edge of the ﬁrebox.

a. Position and slide the top panel into the left

corner of the ﬁrebox, then slide it in to right side

of the ﬁrebox to sit on the side and rear panels.

b. Carefully position and insert the second panel

above the right one, then slide it to the left

corner to sit on the side and rear panels.

Installation is complete.

Designed and Manufactured by / for

Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1

Tel. 604-984-3496 Fax 604-984-0246

www.valorﬁreplaces.com

Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.

top

underside

(fire side)

rear

panel

Note

Ce kit doit être installé et entretenu par un

installateur qualifié, une agence de service certi-

fiée ou un fournisseur de gaz. Ces instructions

doivent être utilisées conjointement avec les

instructions d’installation des modèles mentionés

ci-dessus.

AVERTISSEMENT

Si les instructions fournies dans le présent

guide ne sont pas suivies à la lettre, un

feu ou une explosion pourraient résulter

et causer des dommages matériels, des

blesssures ou la mort.

Support d’ancrage,

côtés (2)

Supports d’ancrage,

arrière (4)

Panneaux de verre réﬂéchissants 2525RGL

Pour installation sur les modèles Valor Linear 2500 seulement

GUIDE D’INSTALLATION

Série Linear

1725RGL-3

• 4004380 – Supports de panneaux arrières (2)

• 4004658 – Supports d’ancrage, côtés (2)

• 4004356 – Supports d’ancrage, arrière (4)

Contenu des trousses

L’ensemble de Panneaux de verre réﬂéchissants

2525RGL-1 doit être accompagné de la trousse

Supports à rainure et supports d’ancrage 1725RGL-3

pour compléter l’installation.

2525RGL-1

• 4008477 – Panneau de verre gauche

• 4008478 – Panneau de verre droit

• 4008479 – Panneaux de verre arrières

(3)

• 4008343 – Panneaux de céramique du

haut (2)

Supports de panneaux

arrières (2)

Pièces ne sont pas à l’échelle

Panneaux du haut (2)

Panneaux arrières (3) Panneau gauchePanneau droit

Support de panneaux—vu du haut

Rainure Arrière

Avant

5. Sur la paroi arrière dans la boîte de foyer, désserrez

quatre vis tel qu’indiqué pour y ﬁxer les supports

d’ancrage arrières.

6. Placez les deux supports des panneaux arrières,

côte-à-côte, rainure à l’arrière, sur le rebord der-

rière le brûleur. Les supports sont retenus par les

languettes verticales du rebord. Centrez latérale-

ment les deux supports.

7. Insérez un des panneaux arrières dans la rainure du

support et glissez le panneau derrière le panneau

gauche.

8. Insérez un autre panneau arrière dans la rainure du

support et glissez-le derrière le panneau droit.

Installation

Déballez les cartons avec précautions, particulièrement

lorsque vous manipulez les panneaux de verre et de

céramique fragiles.

Les panneaux de verre sont ﬁxés dans la boîte de foyer

à l’aide des supports pour panneaux et des supports

d’ancrage.

Aﬁn d’obtenir l’eﬀet réﬂéchissant des panneaux,

installez-les avec le côté lisse visible.

1. De chaque côté du haut de la boîte de foyer, enlevez

les supports d’ancrage de panneaux existants et

remplacez-les par ceux inclus avec la trousse.

2. Insérez le panneau gauche dans le foyer en faisant

attention de ne pas accrocher la veilleuse; placez le

panneau contre la paroi du foyer.

3. Pivotez le support d’ancrage pour tenir le panneau.

4. Installez le panneau droit dans le foyer de la même

manière que le gauche..

dessus

dessous

(côté feu)

panneau

arrière

Conçue et fabriquée par / pour Miles Industries Ltd.

190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1

Tél. 604-984-3496 Téléc. 604-984-0246

www.fr.valorﬁreplaces.com

Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.

9. Insérez le dernier panneau dans les rainures des

deux supports arrière au centre, entre les deux

autres panneaux. Tenez le panneau du centre pour

qu’il ne tombe pas!

10. Tirez les panneaux de chaque côté vers le centre

pour qu’il n’y ait pas d’espace entre eux.

11. Tenant deux des panneaux, insérez un des support

d’ancrage arrière sous la vis située à l’intersection

des deux panneaux; serrez la vis pour sécuriser les

panneaux.

12. Répétez pour l’autre joint des panneaux arrières en

utilisant le deuxième support d’ancrage. Utilisez les

deux autres supports d’ancrage aux extrémités des

panneaux arrières..

13. Le panneau du haut est composé

de deux sections identiques. Il est

bisauté et le côté “feu”, uni noir, est

encoché à l’arrière et uni à l’avant.

Lorsqu’installé, le panneau repose

sur les panneaux des côtés de

même que sur le panneau arrière

et ses supports d’ancrage. À l’avant,

il est supporté par un support ﬁxé

au rebord du foyer.

a. Insérez une section du panneau, côté feu vers le

bas, dans le coin supérieur gauche de la boîte de

foyer puis glissez-le vers le coin droit, le posant

sur le dessus des panneaux droit et arrières.

b. En la maniant avec soins, insérez la deuxième

section sur le dessus de la section déjà installée;

puis, soulevez-la et placez-la dans le coin

supérieur gauche, reposant sur les panneaux

gauche et arrières..

2525RGL installé.
