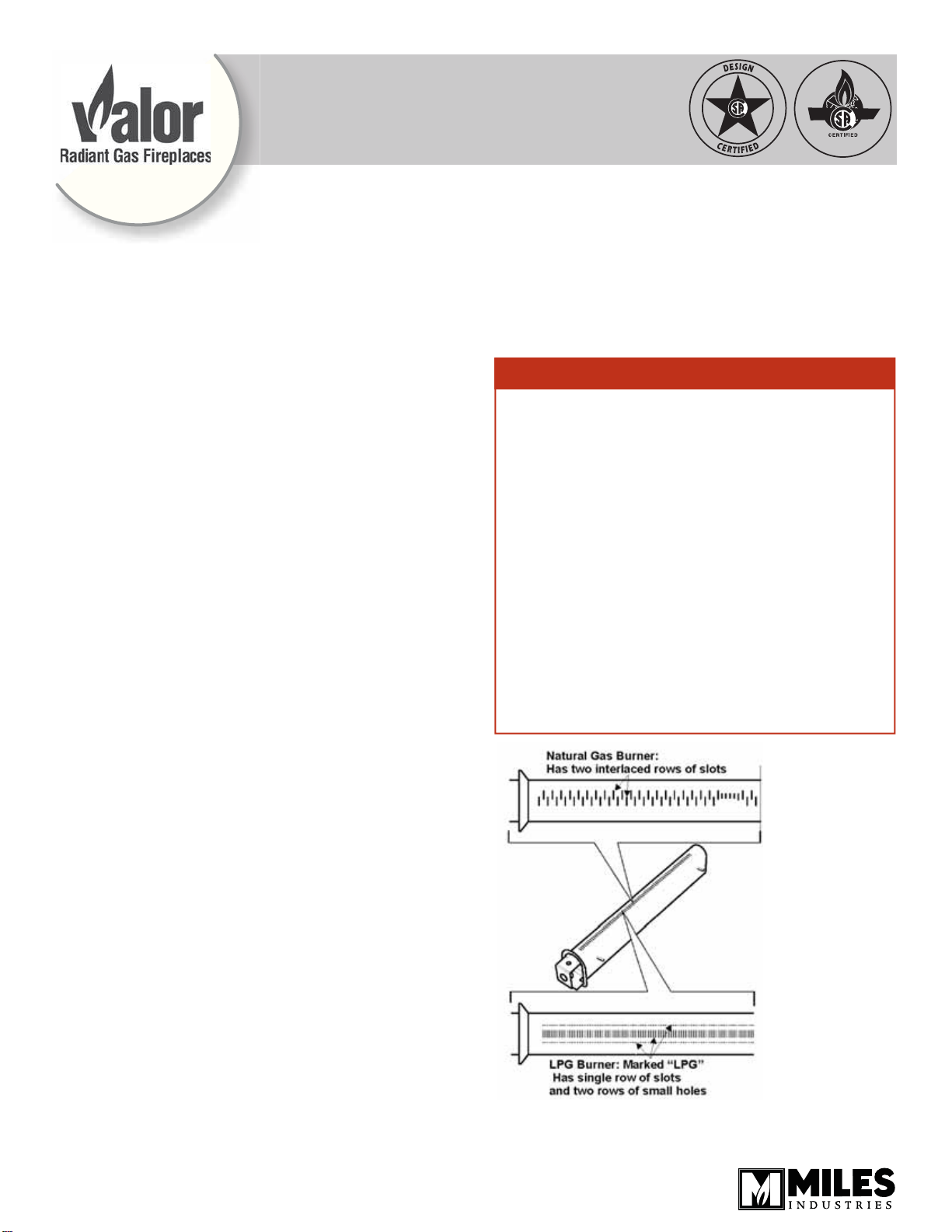

MADRONA
Propane Gas Conversion Kit
MF28IPK
Installation Instructions
Use with with Valor Models MF28I Heater ONLY
WARNING
This conversion kit shall be installed by a
qualified service agency in accordance with
the manufacturer’s instructions and all appli-
cable codes and requirements of the authority
having jurisdiction. If the information in these
instructions is not followed exactly, a fire, ex-
plosion or production of carbon monoxide may
result causing property damage, personal in-
jury or loss of life. The qualified service agency
is responsible for the proper installation of this
kit. The installation is not proper and complete
until the operation of the converted appliance
is checked as specified in the manufacturer’s
instructions supplied with the kit.
Use this manual in conjunction with the instal-
lation manual supplied with the appliance.
General notes regarding conversion
The conversion may be done before or after the
appliance is installed into the cavity. However, the
gas must be connected in order to set the manifold
pressure.
Once converted to LPG, this appliance is certified for
use from 0–4500 feet. For altitudes above 4500 feet,
see local codes.
Kit Contents
1 Pilot injector (marked 27)
1 Burner
1 Injector (marked 300)
1 Set of conversion labels
1 Set of air shutters
Tools Required
• Wrenches, to disconnect gas line
• Phillips (+) screwdriver, to remove burner module &
pilot shield
• Small (jewelers size) flat blade screwdriver, to set
pressure
• Small flat blade screwdriver, to release pressure tap
on valve
• Needle nose pliers, to remove by-pass screw
• Hex (Allen) wrench, 4 mm or 5/32”, to remove pilot
injector
• Manometer, to set manifold at the valve
Rating
Maximum 28,000 Btu/hr
Minimum 14,500 Btu/hr
2

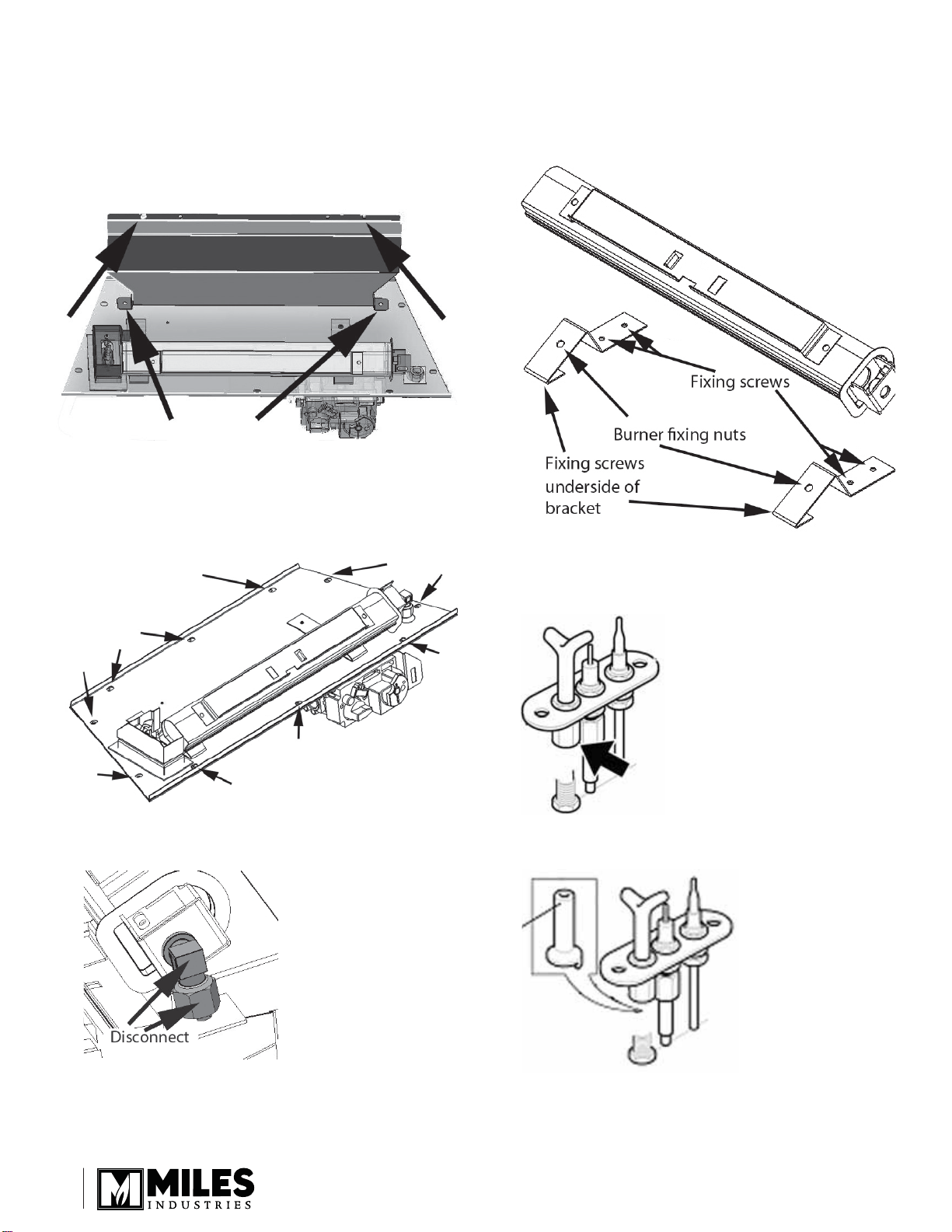

Conversion Procedure
1. If the fireplace is already installed, remove the
window, ceramic logs and brick liners.
2. Disconnect the gas inlet pipe from the inlet elbow
fitting on the valve.
3. Detach the rear log support by removing 4 screws
as shown.
4. Detach the burner module by removing 10 screws.
If the unit has been burned previously, it may be
necessary to pry the burner module gasket as they
tend to adhere when removed the first time.
5. Disconnect the burner elbow injector from the pipe,
using a 11/16” (17 mm) wrench.
6. Remove the 6 screws (2 underside of bracket)
securing the burner brackets to the burner tray.
7. Detach the two burner support brackets from the
burner by removing two nuts, using a 5/16” (8 mm)
wrench.
8. Accessing the pilot assembly from the underside of
the module, disconnect the pilot pipe, using a 7/16”
(11 mm) wrench.
9. Remove the pilot injector. Replace with the propane
gas injector.
10. Replace the main burner with the propane gas
burner assembly supplied and reassemble the
module.
Note - The pilot
injector should be
slipped onto the
end of the pipe
from the side. The
pilot pipe, with
injector attached,
should be inserted
into the assembly.
3

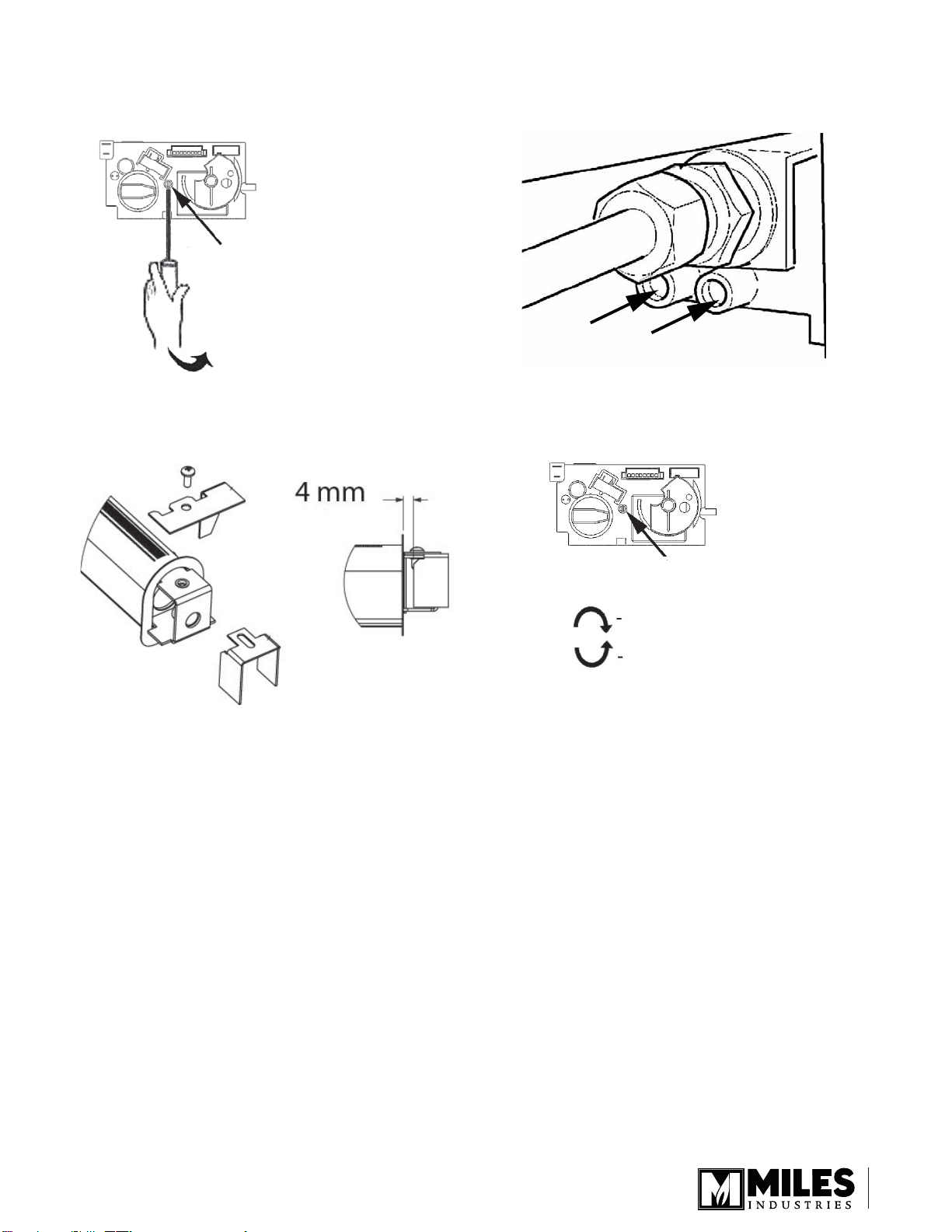

Supply
pressure
test tapping
Manifold
pressure
test tapping
Front Face of Control Valve
Pry o
Plastic Cap
Front Face of Control Valve
Pressure Adjustment Screw
behind Cap
Increases Pressure
Decreases Pressure
11. Lever off the small domed cap covering the
manifold pressure setting screw, on the front face
of the valve cover by using a screwdriver or similar.
12. Refit the module and log support to the appliance.
13. Fit the aeration shutter for propane gas set as per
diagram.
14. Turn on the gas supply and check for leaks using
a soap solution. The minimum and maximum gas
supply pressure are 11” and 14” w.c. and can be
verified using the inlet supply pressure test tapping.
15. Using a small straight blade screwdriver, back off
the plug screw within the manifold pressure test
tapping. Fit a manometer to the manifold pressure
test tapping.
16. Light the appliance and turn up to full fire. Check for
leaks downstream of the valve. Adjust the manifold
pressure setting screw to 10.5” w.c.
17. Turn the appliance off. Remove the manometer
and tighten the test tapping screw. Refit the domed
plug.
18. Fit the data conversion label and signed conversion
label close to the rating plate. Fit the control
conversion label near the controls.
19. Re-install all ceramics, check that the appliance
operates correctly. Refer to main instructions.
Designed and Manufactured by / for
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, B.C., CANADA V7H 3B1
Tel. 604-984-3496 Fax 604-984-0246
www.valorfireplaces.com
Because our policy is one of constant development and improvement, details may vary slightly from those given in this publication.
4

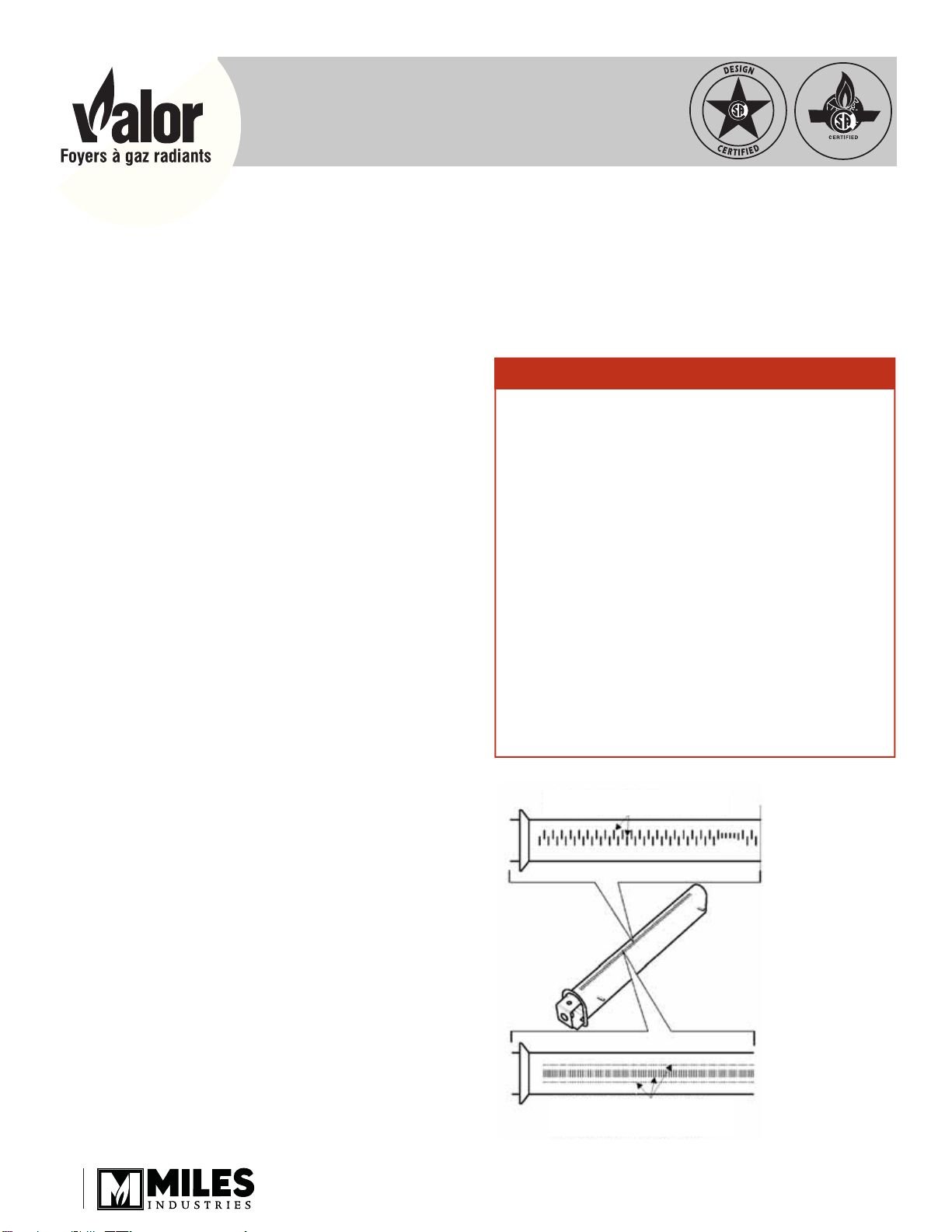

MADRONA
Kit de conversion au gaz propane
MF28IPK
Directives d’installation
Utilisez avec les foyers Valor MF28I SEULEMENT
À propos de la conversion
La conversion d’un gaz à l’autre peut être faite avant
ou après l’installation de l’appareil. Cependant, le gaz
doit être branché pour régler la pression d’admission.
Une fois converti au gaz propane, cet appareil est
homologué pour fonctionner de 0 à 4 500 pieds. Pour
altitudes au-dessus de 4 500 pieds, consultez la
règlementation locale.
Contenu du kit
1 Injecteur de veilleuse (marqué 27)
1 Brûleur
1 Injecteur (marqué 300)
1 Ensemble d’étiquettes de conversion
1 Ensemble d’obturateurs
Outils requis
• Clés à tuyaux, pour débrancher la conduite de gaz
• Tournevis Phillips (+), pour enlever le module du
brûleur et l’écran de la veilleuse
• Petit tournevis à lame de bijoutier, pour régler
la pression
• Petit tournevis à lame, pour libérer la pression
sur la soupape
• Clé hexagonale (Allen) de 4 mm ou 5/32”, pour
enlever l’injecteur de la veilleuse
• Manomètre, pour régler la pression d’admission
Indices
Maximum 28 000 Btu/hre
Minimum 14 500 Btu/hre
AVERTISSEMENT
Ce kit de conversion doit être installé par une
agence de service qualifiée selon les directives
du fabricant et tous les codes et règlements
applicables dans la juridiction de l’installation.
Dans les cas ou les directives de ce guide ne se-
raient pas suivies à la lettre, un feu, une explo-
sion ou la production de monoxide de carbone
pourraient se produire et causer des dommages
matériels, des blessures ou la mort. L’agence de
service qualifiée pour effectuer cette installation
est responsible de l’installation appropriée de
ce kit. L’installation n’est complète que lorsque
l’opération de l’appareil converti a été vérifiée
tel qu’indiqué par les directives du fabricant
fournies avec ce kit.
Utilisez ce guide en conjonction avec le guide
d’installation fourni avec le foyer.
Brûleur gaz naturel : deux rangées
de fentes entrelacées
Brûleur gaz propane : marqué LPG,
une rangée de fentes entre deux
rangées de petits trous
5

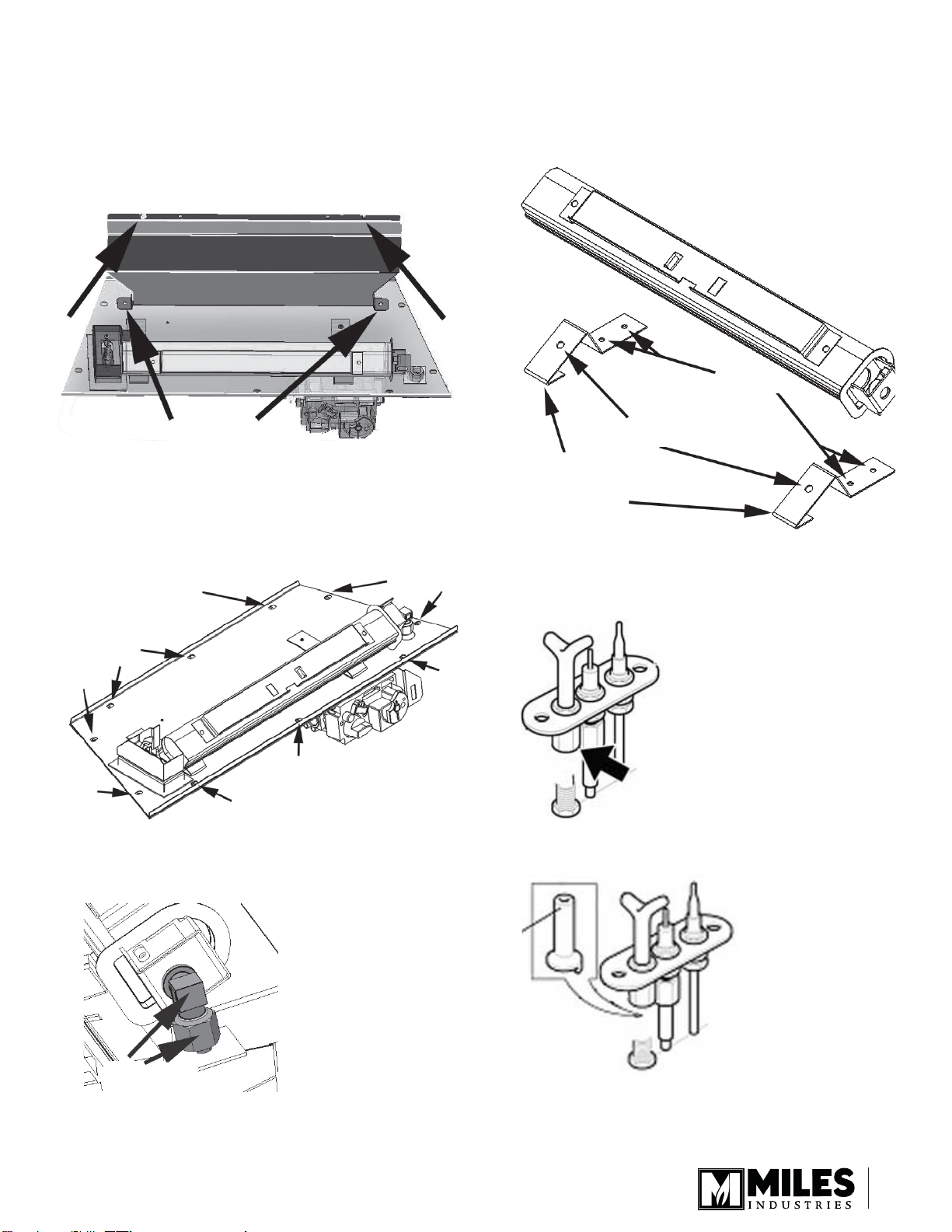

Procédure de conversion
1. Si le poêle est déjà installé, enlevez la devanture, la
fenêtre, les bûches et panneaux de céramique.
2. Débranchez la conduite d’entrée de gaz du raccord
d’entrée sur la soupape.
3. Détachez le support de bûches en enlevant 4 vis tel
qu’indiqué.
4. Détachez le module du brûleur en enlevant 10
vis. Si l’appareil a déjà été chauffé, il peut être
nécessaire d’arracher la plaque car le joint de la
plaque est généralement plus collant quand la
plaque est enlevée pour la première fois.
5. Débranchez l’injecteur coude du brûleur de son
conduit à l’aide d’une clé à tuyaux de 11/16”
(17 mm).
6. Enlevez les 6 vis—dont 2 sous les supports—
retenant les supports du brûleur à la plaque.
7. Détachez les 2 supports de brûleur du brûleur
en enlevant 2 boulons à l’aide d’une clé de 5/16”
(8 mm).
8. Accédez à l’assemblage de la veilleuse par en-
dessous de la plaque et débranchez le conduit de
la veilleuse à l’aide d’une clé de 7/16” (11 mm).
9. Enlevez l’injecteur de veilleuse. Remplacez-le par
l’injecteur pour le gaz propane.
10. Remplacez le brûleur par un brûleur au gaz
propane fourni et réassemblez le module du
brûleur.
Note - L’injecteur
de veilleuse devrait
être installé sur le
bout du conduit à
partir du côté. Le
conduit devrait être
ensuite inséré dans
l’assemblage.
Débranchez
Vis de fixation
Écrous de fixation du
brûleur
Vis de fixation sous
les supports
6

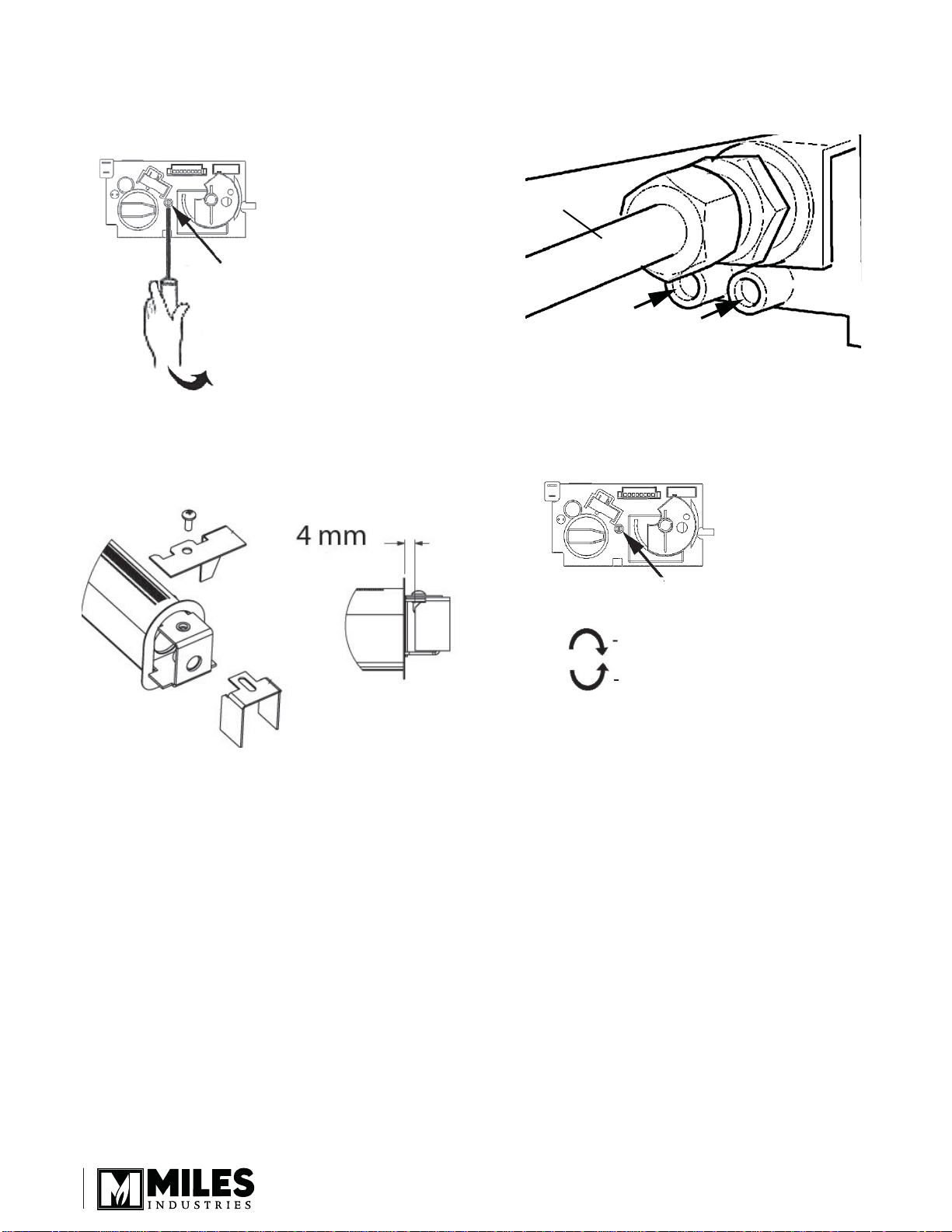

Tuyau
d’admission
Connexion de
vérification
de la pression
d’admission
Connexion de
vérification de
la pression
d’alimentation
Devant de la soupape
Enlevez le
capuchon
de plastique
Devant de la soupape
Vis de réglage de pression
derrière le capuchon
augmente la pression
réduit la pression
11. À l’aide de la lame d’un petit tournevis ou autre
objet similaire, soulevez le capuchon de plastique
couvrant la vis de réglage de pression sur le devant
de la soupape.
12. Réinstallez le module du brûleur et le support à
bûches.
13. Installez l’obturateur d’air pour le gaz propane et
réglez-le tel qu’indiqué ci-dessous.
14. Ouvrez l’alimentation de gaz et vérifiez s’il y a des
fuites en utilisant une solution savoneuse. Les
pressions d’alimentation minimale et maximale
sont de 11 po et 14 po c.e. (colonne d’eau) res-
pectivement. Elles peuvent être vérifiées en
utilisant la connexion de vérification de pression
d’alimentation.
15. À l’aide de la lame plate d’un petit tourvenis,
dévissez la vis de réglage de pression d’admission.
Fixez un manomètre à la connexion de vérification
de pression d’admission.
16. Allumez l’appareil et tournez le bouton de contrôle
sur la soupape pour obtenir l’apport maximal.
Vérifiez s’il y a des fuites en aval de la soupape.
Réglez la vis de réglage de pression à 10,5 po c.e.
17. Éteignez l’appareil. Enlevez le manomètre et serrez
la vis de vérification de pression. Replacez le
capuchon sur la vis de réglage de pression.
18. Fixez l’étiquette de conversion avec nouveaux
indices à l’endroit correspondant sur la plaque
d’identification et l’étiquette “Cet appareil a été
converti le... par...” près de la plaque d’identification.
Fixez l’étiquette “Cette commande a été
convertie...” près de la soupape.
19. Réinstallez les panneaux, bûches et la fenêtre
et assurez-vous que l’appareil fonctionne
correctement. Consultez le guide d’installation
du foyer.
Conçue et fabriquée par / pour
Miles Industries Ltd.
190 – 2255 Dollarton Highway, North Vancouver, BC, CANADA V7H 3B1
Tél. 604-984-3496 Téléc. 604-984-0246
www.foyervalor.com
Parce que nous favorisons une politique de développement continu, certains détails de la présente publication peuvent varier.
Dieses Handbuch passt für folgende Modelle
1
Inhaltsverzeichnis
Sprachen:
Andere Valor Kaminzubehör Handbücher
Valor
Valor L1 Series Bedienungsanleitung
Valor
Valor GV60NTK Montageanleitung
Valor
Valor Legend G4 Series Bedienungsanleitung
Valor
Valor GV60CKO Bedienungsanleitung
Valor
Valor Retrofire RA24JDNK Betriebsanleitung
Valor
Valor 784EC Bedienungsanleitung
Valor
Valor LX2 Series Bedienungsanleitung
Valor
Valor H5 Bedienungsanleitung
Valor
Valor L1 Series Bedienungsanleitung
Valor
Valor LX2 Series Bedienungsanleitung
Valor
Valor GV60WIFI Bedienungsanleitung
Valor
Valor PORTRAIT BSK539-549-550 Bedienungsanleitung
Valor
Valor Legend G3 Bedienungsanleitung
Valor
Valor 719BPB Bedienungsanleitung
Valor
Valor Legend G4 Series Bedienungsanleitung
Valor
Valor 1595CFKV2 Handbuch
Valor
Valor 752BTK Bedienungsanleitung
Valor
Valor LT2 2700K Bedienungsanleitung
Valor
Valor 1100IN Bedienungsanleitung
Valor
Valor PORTRAIT BSK531 Bedienungsanleitung
Beliebte Kaminzubehör Handbücher anderer Marken
Town & Country Fireplaces
Town & Country Fireplaces 22150051 Bedienungsanleitung
Travis Industries
Travis Industries 33 DVI Bedienungsanleitung
Superior
Superior ASD3628-TI Bedienungsanleitung
pleasant hearth
pleasant hearth OFP28WG Bedienungsanleitung
IHP
IHP Astria Series Bedienungsanleitung
Firegear
Firegear FG-H-2110SS Bedienungsanleitung
