VEAB EA Bedienungsanleitung

Art.nr. 173192-05

MANUAL

Elvärmefläkt typ

VIKTIGT:

Spara manualen för framtida bruk.

Läs denna manual innan produkten monteras, ansluts och tas i bruk

MANUAL

Electric fan heater type

IMPORTANT:

Save the manual for future use.

Please read this manual before installation, connection and putting the product into use

HANDBUCH

Elektrische Heizlüfter Typ

ACHTUNG:

Handbuch für zukünftigen Gebrauch aufbewahren.

Lesen Sie dieses Handbuch, bevor Sie das Gerät montieren, anschliessen und in Betrieb nehmen

MANUEL

Ventilateur électrique type

IMPORTANT: Veuillez lire ce manuel avant toute installation, connexion et mise en service du produit

Conservez le manuel pour une utilisation future.

OPAS

-tyyppien sähköinen lämmitystuuletin

TÄRKEÄÄ:

Säilytä opas myöhempää käyttöä varten.

Lue tämä opas ennen laitteen asennusta, liitäntää ja käyttöönottoa

.......................................................... 2

...................... 6

............ 10

..................... 14

........................................................ 18

Delar av denna produkt kan bli mycket varma och orsaka brännskador.

Speciell uppmärksamhet måste ges där barn och sårbara personer är närvarande.

2. Denna apparat får användas av barn över 8 år, personer med fysiska eller psykiska

funktionshinder, samt personer som saknar erfarenhet men endast under förutsättning

att de har fått noggranna instruktioner om apparatens funktioner och eventuella risker.

Barn får ej leka med apparaten.

Rengöring och underhåll får ej utföras av barn utan att de har tillsyn.

Barn under 3 år ska inte vara i närheten utan ständig tillsyn.

Barn mellan 3 och 8 år får endast sätta på/stänga av apparaten, om den står på lämplig

plats och de har fått instruktioner om tillvägagångssätt eller har tillsyn.

De ska också informeras om möjliga faror.

Barn i åldern 3 till 8 år får inte sätta i kontakten, ändra inställningar eller utföra

skötsel/underhåll.

3. Installationen skall utföras av kvalificerad och behörig personal.

4. Produkterna i -serien, är godkända för användning i torra och fuktiga rum,

samt i våtrum men inte i brandfarliga eller Ex-klassade utrymmen.

VARNING !

5. Värmaren måste anslutas till nätet med fast förlagd kabel. Kabelgenomföringar skall väljas

av sådan typ att värmarens kapslingsklass bibehålles.

6. En allpolig brytare måste ingå i den fasta installationen.

7. Värmaren får ej placeras direkt under ett vägguttag.

8. Värmaren är S-, CE- och EMC-märkt och konstruerad i enlighet med följande standarder:

VIKTIGT: Läs denna manual innan produkten används.

Spara manualen för framtida bruk.

Säkerhetsinformation

> 1800 mm

> 300 mm

> 1800 mm

> 2500 mm

> 1800 mm

> 300 mm

> 1800 mm

Montering

1. Värmarens konsoler fästs i vägg eller tak med skruvförband.

Avstånden som anges i ovanstående skiss är min-mått.

Avstånd mindre än angivna, kan orsaka brand.

2. Värmarens kopplingsskåp måste alltid vara uppåt.

3. Värmaren får inte övertäckas eller manipuleras, för att undvika överhettning,

brand eller el-chock.

EN 60335-1 / EN 60335-2-30 / EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 / EN 61000-6-4.

Värmarna kan lutas 0...15° nedåt för att rikta luftflödet. Alternativt/dessutom kan värmarnas luftriktare

användas för att rikta luftflödet ytterligare nedåt. Med tillbehöret / kan luftflödet riktas

även i horisontalled. Värmarens konsoler medger takmontering som alternativt montagesätt.

EALH 10 EALH 20

Bygeln mellan plint och finns endast på modellerna och . Genom att ta bort bygeln kopplas ett kontaktorsteg

(d.v.s. av märkeffekten) bort.

5 6 EA 21 EA 30

⅓

Fläktmotorns varvtal kan ändras mellan fullt varvtal (MAX) och reducerat varvtal (MIN) med omkopplaren på frontpanelen.

Fläktmotorns funktion kan ändras mellan kontinuerlig drift ( | ) och intermittent drift ( ).

Intermittent drift innebär att fläktmotorn startar när termostaten känner ett värmebehov och stannar när värmebehovet

upphör, förutsatt att omkopplaren står i läge eller .OK2

Alternativ 1

Extern elektronisk termostat, OCC4/OCD4, med adaptiv reglerfunktion.

Kopplingsplintarna och byglas.17 20

Alternativ 2

Värmarens inbyggda elektroniska termostat används.

TG-R430 eller TBI-30, används för inställning av

temperaturens börvärde.

TG-R530 eller TG-R630, används som rumsgivare.

Alternativ 3

Värmarens inbyggda elektroniska termostat används.

TG-R430 används både för inställning av temperaturens

börvärde och som rumsgivare.

Alternativ 4

En extern styrsignal 0...10VDC (eller 2...10VDC), används för

styrning av effekten. Kopplingsplintarna och byglas.

Styrsignalen ansluts till kopplingsplintarna (negativ) och (positiv).

17 20

25 26

L1 L2 N

400V 3N~

321 5689

713 14 1615 17

b2 34

Spjällmotor

OK2

123

Frånluftsfläkt

TG-R530

TG-R630

TG-R430

TBI-30

TG-R430

Larm

0...10V DC

(2...10V DC)

Typ EA 6 EA 9 EA 14 EA 21 EA 30

Märkspänning 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz

Märkeffekt 6 kW 9 kW 14 kW 21 kW 30 kW

Reducerad effekt 3 kW 6 kW 7 kW 14 kW 20 kW

Märkström 8,7 A 13,0 A 20,3 A 30,4 A 43,5 A

A 157 mm 157 mm 220 mm 220 mm 220 mm

B 425 mm 425 mm 600 mm 600 mm 600 mm

W 390 mm 390 mm 555 mm 555 mm 555 mm

H 450 mm 450 mm 600 mm 600 mm 600 mm

D 270 mm 270 mm 375 mm 375 mm 465 mm

Specifikation

Underhåll

Överhettning

Normalt behövs inget underhåll, förutom periodisk funktionstest och rengöring.

Värmaren är termiskt skyddad av ett överhettningsskydd med manuell återställning.

En kan slavstyra flera andra . Den som utgör master-värmare kan styras med

OCC4/OCD4, TG-R430 eller 0...10VDC (2...10VDC).

Slavvärmarna kaskadkopplas med 0...10VDC och signalkabelns längd, mellan värmarna,

får vara max 16m.

EA EA EA

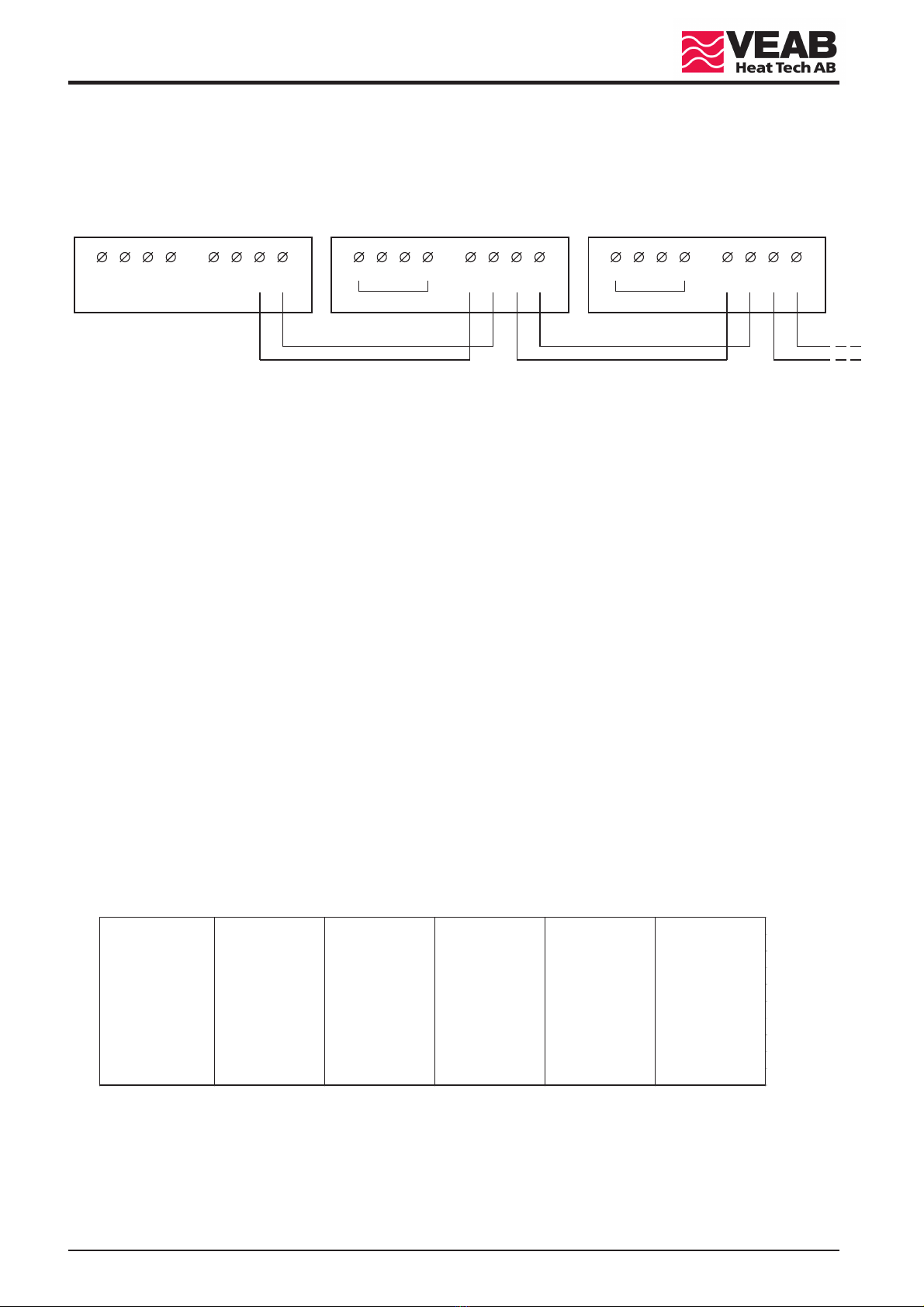

Slav 1Master Slav 2 Slav ..

181818 262626 191919 272727 171717 252525 202020 282828

+++ +++ --- ---

Värmarna i -serien finns i fem effektstorlekar;

6kW, 9kW, 14kW, 21kW och 30kW.

manövreras med omkopplaren , som har tre driftlägen:

- Enbart fläkt (utan värme)

- Fläkt med reducerad värmeeffekt

- Fläkt med full värmeeffekt

Specifikt gällande :

Om är ställd i läge för full värmeeffekt, kommer fläktmotorn att rotera med

varvtal när termostaten styr ut värme. Varvtalet återgår till när, termostaten

slutar styra ut värme, om omkopplaren är ställd i läge .

Om omkopplaren är ställd i läge , förblir fläktmotorns varvtal , hela tiden.

Om är ställd i läge för reducerad värmeeffekt, förblir fläktmotorns varvtal så

som valts med omkopplaren ( / ), hela tiden.

EA OK2

EA 30

OK2

MAX MIN

MIN

MAX MAX

OK2

MIN MAX

Slavstyrning av flera värmare

Första gången termostaten sätts igång (TILL) ”I”, måste språk, tid och datum, ställas in.

Menyn leder dig automatiskt genom processen.

• Välj ditt språk med knapparna Upp och Ner och bekräfta med OK.

• Ställ in timmar och minuter och bekräfta med OK.

• Ställ in år, månad och dag och bekräfta med OK.

Nu är termostaten klar att användas.

Den kommer att styra din värme enligt den

förprogrammerade planen med fyra händelser,

se Fabriksinställningar.

Komplett manual för termostaten finns på www.veab.com

Grundinställningar

Some parts of the appliance can become very hot and cause burns.

Particular attention has to be given where children and vulnerable people are present.

2. This appliance may be used by children aged 8 years or above, people with physical and

mental disabilities, as well as those who lack any experience, provided that they have

received detailed instructions about the functionality of the appliance and any risks.

Children must not play with the appliance. Cleaning and maintenance must not be

performed by children without proper supervision. Children under 3 years of age should

not be near the appliance without constant supervision.

Children between 3 and 8 years old may only turn on/shut off the appliance, if it is

located in a suitable position and they have received instructions about the proper

course of action, or are being supervised.

They shall also be informed about possible dangers.

Children between 3 and 8 years old may not connect the device, change its settings or

perform care/maintenance.

3. All installation work must be carried out by a qualified technician.

4. The appliance , are approved for use in dry, damp or wet rooms,

but not in environments where there is a risk of fire or explosion.

WARNING !

The heater must be connected to the mains supply with a fixed installed cable,

which ensures that the electrical protection class of the heater is retained.

6. An all-phase breaker must be included in the fixed installation.

7. The heater must not be located immediately below a socket outlet.

8. The heater is S-marked, CE-marked, EMC-marked and designed in accordance with the

following standards:

CAUTION: Read this manual before using the product.

Save the manual for future use.

Safety information

> 1800 mm

> 300 mm

> 1800 mm

> 2500 mm

> 1800 mm

> 300 mm

> 1800 mm

Mounting

1. The heater brackets are to be fastened to the wall or to the ceiling with screws.

The distances shown in the above sketch are minimum.

Distances less than shown may cause fire.

2. The connection box must always be positioned upwards.

3. The heater must not be covered or tampered, to avoid overheating, fire or electric shock.

EN 60335-1 / EN 60335-2-30 / EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 / EN 61000-6-4.

/EALH 10 EALH 20

The heaters can be tilted 0...15° downwards to direct the airflow. Alternatively/additionally the deflector can

be used to direct the airflow further downwards. The auxiliary deflector can be used to

direct the airflow horizontally. It is possible to mount the heater in the ceiling with the standard brackets.

and and is5 6 EA 21 EA 30

⅓

The link at terminals is only used in the versions. By removing the link, one contactor

disconnected (i.e. of the rated power).

The fan motor can be altered from full speed (MAX) to reduced speed (MIN) by using the switch on the front.

The fan motor function can be changed from continuously running to intermittent mode( | ) ( ).

Intermittent mode means that the fan motor starts when the thermostat switch on and stops when the thermostat switch off,

if the external function switch, is in position, or .OK2

Alternative 1

External electronic thermostat, OCC4/OCD4, with adaptive control function.

Terminals # and # must be linked.17 20

Alternative 2

The heater built-in electronic thermostat is used.

TG-R430 eller TBI-30, is used for setpoint value.

TG-R530 eller TG-R630, is used as a room sensor.

Alternative 3

The heater built-in electronic thermostat is used.

TG-R430 is used for both the setpoint value

and as a room sensor.

Alternative 4

An external excitation voltage 0...10VDC (or 2...10VDC), is used

to control the power. Terminals # and # must be linked.

The excitation voltage connects to terminals

# (negative) and # (positive).

17 20

25 26

L1 L2 N

400V 3N~

321 5689

713 14 1615 17

b2 34

Damper

motor

OK2

123

Exhaust

fan

TG-R530

TG-R630

TG-R430

TBI-30

TG-R430

Alarm

0...10V DC

(2...10V DC)

Type EA 6 EA 9 EA 14 EA 21 EA 30

Rated voltage 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz 400V 3N~ 50Hz

Rated power 6 kW 9 kW 14 kW 21 kW 30 kW

Reduced power 3 kW 6 kW 7 kW 14 kW 20 kW

Rated current 8.7 A 13.0 A 20.3 A 30.4 A 43.5 A

A 157 mm 157 mm 220 mm 220 mm 220 mm

B 425 mm 425 mm 600 mm 600 mm 600 mm

W 390 mm 390 mm 555 mm 555 mm 555 mm

H 450 mm 450 mm 600 mm 600 mm 600 mm

D 270 mm 270 mm 375 mm 375 mm 465 mm

Specifications

Maintenance

Overheating

.No maintenance is required except a periodic functional test and cleaning

The heater is thermally protected by an overheat cut-out with manual reset.

Slave controlling several heaters

#1 slave EA heater #2 slave EA heater #n slaveMaster EA heater

181818 262626 191919 272727 171717 252525 202020 282828

+++ +++ --- ---

One heater can slave control several other heaters. The Master can be controlled

either by the OCC4/OCD4, NTC sensor or by a 0...10VDC (2...10VDC) excitation voltage.

The slave heaters are cascaded by the 0...10VDC voltage and the excitation cable length,

from one heater to another, must not exceed the length of 16m.

EA EA EA

The series wall mounted fan heaters comes in five power ranges;

6kW, 9kW, 14kW, 21kW and 30kW.

The is operated by the use of the external function switch,

that can be set for three run-modes:

- Fan only (without heating)

- Fan and reduced heating power

- Fan and full heating power

Specifically regarding the :

If the is set for full heating power, the fan motor will rotate at speed whenever

the thermostat is heating. The fan motor speed will return to whenever the thermo-

stat stops heating, if the toggle switch is set to the position.

If the toggle switch is set to the position, the fan motor speed will remain at

speed all the time.

If the is set in the position for reduced heating power, the fan motor speed will

remain at the chosen rotating speed ( / ) all the time.

EA OK2

EA 30

OK2 MAX

MIN

MAX MAX

OK2

MIN MAX

The first time the thermostat is switched ON ”I”, the language, time and date, must be set.

The menu will automatically guide you through the process.

• Choose your language with the Up and Down buttons, and confirm with OK.

• Set the hours and minutes, and confirm with OK.

• Set the year, month and day, and confirm with OK.

The thermostat is now ready for use

and will control your heating in accordance

with the pre-programmed event schedule,

see Factory settings.

The complete maunual for the thermostat

is available at www.veab.com

Initial settings

Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen.

Besondere Aufmerksamkeit ist angebracht, wenn Kinder und gefährdete Personen

zugegen sind.

2. Dieses Gerät kann von Kindern ab 8 Jahren, körperlich oder geistig Behinderten sowie

von unerfahrenen Personen bedient werden, jedoch nur, wenn sie über die Funktionen

des Gerätes eingehend unterrichtet und auf die Gefahren aufmerksam gemacht wurden.

Das Gerät ist kein Kinderspielzeug.

Kinder dürfen das Gerät nicht ohne Aufsicht reinigen oder warten.

Kinder unter 3 Jahren dürfen sich nicht ohne ständige Aufsicht in der Nähe des Gerätes

aufhalten. Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur ein- oder ausschalten,

wenn es ordnungsgemäß aufgestellt ist und sie bezüglich der Handhabung instruiert

wurden oder unter Aufsicht sind. Auch sind sie auf die möglichen Gefahren aufmerksam

zu machen. Kinder ab 3 bis zu 8 Jahren dürfen das Gerät nicht einschalten, anders

einstellen oder reinigen und warten.

3. Die Installation ist von einer qualifizierten und zertifizierten Fachkraft auszuführen.

4. Die Geräte sind für den Einsatz in trockenen, feuchten oder nassen Räumen zugelassen,

jedoch nicht in Umgebungen, in denen ein Brandrisiko oder eine Explosionsgefahr besteht.

5. Geräte

ACHTUNG !

Die sind mit fest verlegten Kabeln an das Netz anzuschließen Die Kabelverschraubungen

müssen so gewählt werden, dass die IP-Klasse des Heizgerätes beibehalten wird.

6. Als Bestandteil der festen Installation ist ein allpoliger Schalter.

7. Das Heizgerät darf nicht direkt unterhalb einer Wandsteckdose platziert werden.

8. Das Heizgerät trägt die S-, CE- und EMC-Kennzeichen und wurde gemäß den folgenden

Standards entwickelt:

Sicherheitshinweise

ACHTUNG: Lesen Sie dieses Handbuch, bevor Sie das Gerät verwenden.

Handbuch für zukünftigen Gebrauch aufbewahren.

> 1800 mm

> 300 mm

> 1800 mm

> 2500 mm

> 1800 mm

> 300 mm

> 1800 mm

Montage

1. Die Konsolen des Heizgeräts werden in der Wand oder Decke verschraubt.

Die in der obigen Skizze angegebenen Abstände sind Mindestmaße.

Ein Reduzierung dieser Abstände birgt Brandgefahr.

2. Die Schaltbox des Heizgerätes muss nach oben gerichtet sein.

3. Das Heizgerät darf weder überdeckt noch manipuliert werden, um Überhitzung,

Brand oder Stromschläge zu vermeiden.

EN 60335-1 / EN 60335-2-30 / EN 61000-6-1 / EN 61000-6-2 / EN 61000-6-3 / EN 61000-6-4.

Inhaltsverzeichnis

Sprachen:

Andere VEAB Heizung Handbücher

VEAB

VEAB VFL2-Ex Handbuch

VEAB

VEAB CV MTU Series Bedienungsanleitung

VEAB

VEAB AW C22 Bedienungsanleitung

VEAB

VEAB EA Series Bedienungsanleitung

VEAB

VEAB EA Series Bedienungsanleitung

VEAB

VEAB ENV-L Series Bedienungsanleitung

VEAB

VEAB VFLPG Series Bedienungsanleitung

VEAB

VEAB AC22 Technische Daten

VEAB

VEAB VFLPG Installationsanleitung

VEAB

VEAB CWW Bedienungsanleitung

VEAB

VEAB CV MQU Series Bedienungsanleitung

VEAB

VEAB VFLPG Bedienungsanleitung

VEAB

VEAB CV TX Series Bedienungsanleitung

VEAB

VEAB BX 3E Bedienungsanleitung

VEAB

VEAB KX 2 Bedienungsanleitung

VEAB

VEAB AW 13s-63s Bedienungsanleitung

VEAB

VEAB CV MTC Series Bedienungsanleitung

VEAB

VEAB VFLPG Bedienungsanleitung

VEAB

VEAB CV MQEM Series Bedienungsanleitung

VEAB

VEAB AC32 Series Technische Daten

VEAB

VEAB Robust V Series Leitfaden

VEAB

VEAB BX 2E-15E Bedienungsanleitung

VEAB

VEAB robust h Leitfaden

VEAB

VEAB VFLPG-M Installationsanleitung

Beliebte Heizung Handbücher anderer Marken

oventrop

oventrop Regucor Series Bedienungsanleitung

Blaze King

Blaze King CLARITY CL2118.IPI.1 Bedienungsanleitung

ELMEKO

ELMEKO ML 150 Bedienungsanleitung

BN Thermic

BN Thermic 830T Bedienungsanleitung

KING

KING K Series Leitfaden

Empire Comfort Systems

Empire Comfort Systems RH-50-5 Kurzanleitung

Well Straler

Well Straler RC-16B Bedienungsanleitung

EUROM

EUROM 333299 Bedienungsanleitung

Heylo

Heylo K 170 Bedienungsanleitung

Eterna

Eterna TR70W Bedienungsanleitung

Clarke

Clarke GRH15 Bedienungsanleitung

IRSAP

IRSAP The Radiator Company Ovali Bedienungsanleitung

Empire Heating Systems

Empire Heating Systems WCC65 Bedienungsanleitung

Wetekom

Wetekom 92 86 43 Bedienungsanleitung

Desa

Desa SPC170-F Bedienungsanleitung

Watlow

Watlow Watrod Electric Tubular Heaters Bedienungsanleitung

Haverland

Haverland ECO-DRY GPS Series Stücklistenhandbuch

Stelpro

Stelpro ASILVC2060 Series Bedienungsanleitung
