Velleman CAMSETW7 Bedienungsanleitung

CAMSETW7 VELLEMAN

CAMSETW7

–

ULTRA-MINI WIRELESS COLOUR CAMERA KIT

1. Introduction

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm

the environment.

Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialised

company for recycling.

This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for buying the CAMSETW7! Please read the manual thoroughly before bringing this device into service. If

the device was damaged in transit, don't install or use it and contact your dealer.

2. Contents (fig. 1)

1) 1 x 2.4GHz wireless camera

2) remote controller for receiver

3) 2.4GHz wireless receiver

4) 1 x adapter for camera

5) 1 x adapter for receiver

6) A/V cable

3. Connection Diagram (fig. 2)

1. camera adapter (for charge)

2. camera

3. receiver adapter (for charge)

4. receiver

5. monitor/TV

6. video output

4. Description Camera (fig. 3)

1. antenna

2. IR LEDs

3. lens

4. universal bracket

5. power jack

5. Description Receiver (fig. 4)

1. power switch

2. antenna socket

3. power socket

4. A/V output

5. antenna

6. channel button

7. channel indicator

CAMSETW7 VELLEMAN

6. Installation

1. Put the camera in the desired location and then adjust the angle.

2. Connect the adapter (DC 8V 200mA) to the camera.

3. Connect the antenna to the receiver.

4. Connect the adapter (DC 8V 200mA) to the receiver. Slide the power switch to ON position.

5. Connect the receiver to a monitor/TV with the A/V cable (yellow for video and red for audio).

6. Power on the monitor/TV and select A/V mode.

7. Use the channel button to set the same channel on the receiver as on the camera .The camera picture is now

displayed on the monitor/TV.

8. Adjust the brightness, contrast and colour of the monitor/TV.

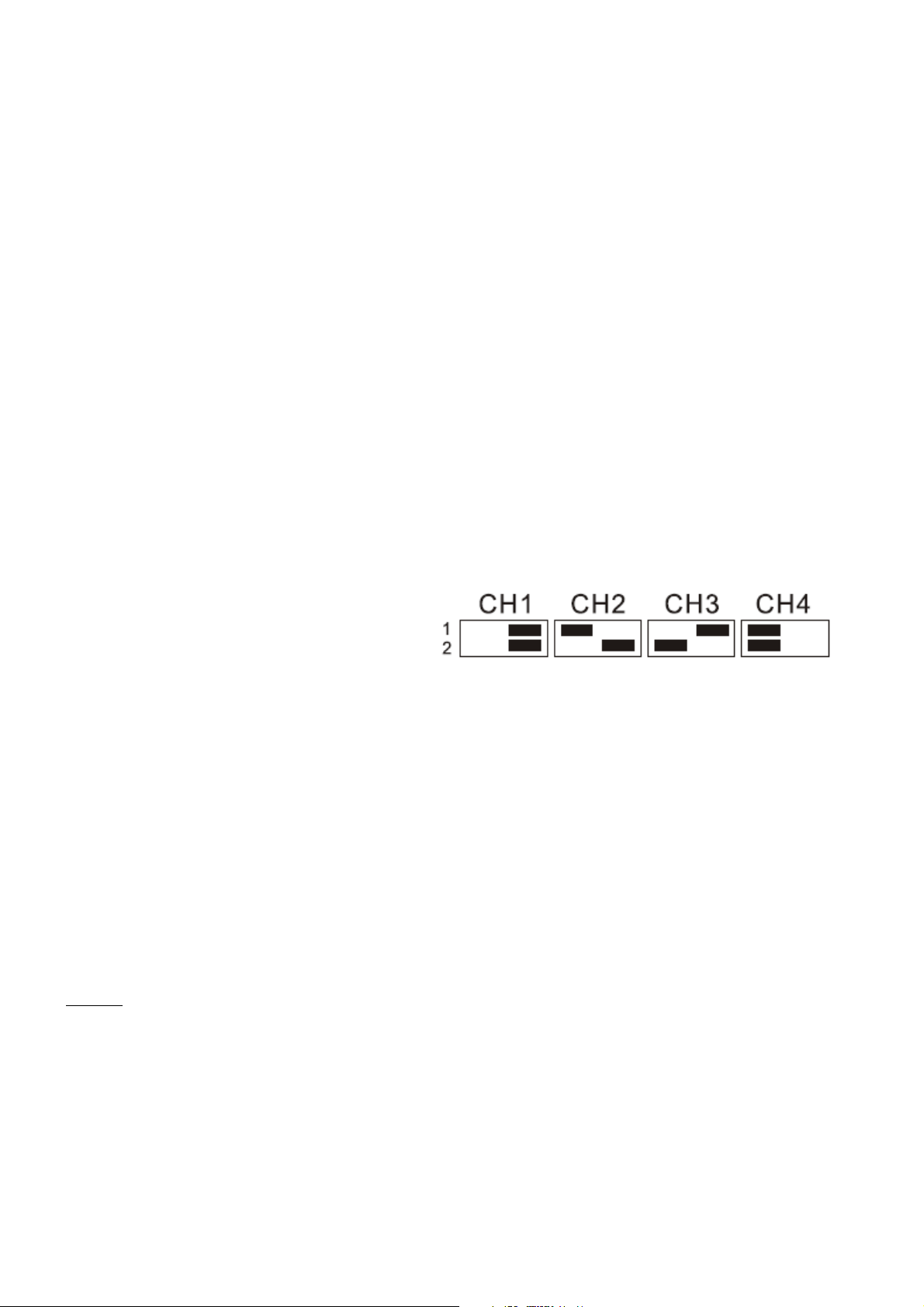

7. Camera Channel Set-up

The channel number for the camera is printed on

the camera. Use the channel button to select the

same channel for the receiver as for the camera.

The image is now displayed on the TV.

8. General Guidelines

•Protect the device against water and don't put objects containing water (e.g. vases) on top of the device

•Turn off the camera/receiver if the system is not in use.

•Use the adapter to connect /disconnect the device with/from the mains.

•Do not cut off the DC power cable to try and use it with a different power source

9. Specifications

Operating temperature 0 to +50°C/ +32 to +122°F

Storage temperature -30 to +80°C/ -22 to +176°F

Operating humidity 85%RH

Camera

Imaging sensor CMOS

Total pixels 628 x 582 (PAL); 510 x 492 (NTSC)

Viewing angle 62°

Transmission frequency 2.400 to 2.483MHz

Transmission power 10mW/CE; 2mW/FCC

Modulation type FM

Bandwidth 18MHz

Power supply 8V DC

Current consumption 80mA & 100mA (IR ON)

Effective range (line of sight) 100m

Night Vision Range 3m

Dimensions (W x D x H) 46 x 42 x 57mm (without bracket)

Weight 90g

Receiver

Reception frequency 2.400 to 2.483MHz

Intermediate frequency 480MHz

Demodulation type FM

CAMSETW7 VELLEMAN

Receiving sensitivity ≤-80dBm

Power supply +8V DC

Consumption current 180mA

Dimensions (W x D x H) 100 x 16 x 82mm (without antenna)

Weight 120g

Channel frequency: CH1=2.414MHz; CH2=2.432MHz; CH3=2.450MHz; CH4=2.468MHz

Actual transmission range may vary according to weather, location, interference or obstacles.

The information in this manual is subject to change without prior notice.

CAMSETW7 – KIT MET ULTRAKLEINE DRAADLOZE KLEURENCAMERA

1. Inleiding

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,

dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel

beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Inhoud (zie fig. 1)

1) 1 x draadloze camera 2.4GHz

2) afstandsbediening voor ontvanger

3) draadloze ontvanger 2.4GHz

4) 1 x adapter voor camera

5) 1 x adapter voor ontvanger

6) A/V-kabel

3. Aansluitdiagram (zie fig. 2)

1. adapter voor camera (opladen)

2. camera

3. adapter voor ontvanger (opladen)

4. ontvanger

5. monitor/tv

6. video-uitgang

4. Beschrijving camera (zie fig. 3)

1. antenne

2. IR LEDs

3. lens

4. universele beugel

5. voedingsplug

CAMSETW7 VELLEMAN

5. Beschrijving ontvanger (zie fig. 4)

1. voedingsschakelaar

2. aansluiting voor antenne

3. voedingsaansluiting

4. A/V-uitgang

5. antenne

6. kanaalknop

7. kanaalaanduiding

6. Installatie

1. Plaats de camera op de gewenste plaats en stel de hoek in.

2. Sluit de adapter (DC 8V 200mA) aan op de camera.

3. Sluit de antenne aan op de ontvanger.

4. Sluit de adapter (DC 8V 200mA) aan op de ontvanger. Stel de voedingsschakelaar in de ON stand.

5. Sluit de ontvanger aan op een monitor/tv met de A/V-kabel (geel voor video en rood voor audio).

6. Schakel de monitor/TV in en selecteer A/V-mode.

7. Stel met de kanaalknop hetzelfde kanaal in op de camera en de ontvanger .Het beeld van de camera wordt nu

weergegeven op de tv/monitor.

8. Regel de helderheid, het contrast en de kleuren van de monitor/tv.

7. Instelling kanaal

Het kanaalnummer van de camera staat

aangegeven op de camera. Stel hetzelfde kanaal

in op de ontvanger met de kanaalknop. Het beeld

verschijnt nu op de tv.

8. Algemene richtlijnen

•Bescherm het toestel tegen water en plaats geen vazen e.d. bovenop het toestel

•Schakel de camera/ontvanger uit wanneer u het systeem niet gebruikt.

•Gebruik de adapter om het toestel aan te sluiten op/los te koppelen van het lichtnet.

•Snijd de DC voedingskabel niet af om hem te gebruiken met een andere voedingsbron

9. Specificaties

Werktemperatuur 0 tot +50°C/ +32 tot +122°F

Opslagtemperatuur -30 tot +80°C/ -22 tot +176°F

Relatieve vochtigheid 85%RH

Camera

Beeldsensor CMOS

Totaal aantal pixels 628 x 582 (PAL); 510 x 492 (NTSC)

Gezichtshoek 62°

Zendfrequentie 2.400 tot 2.483MHz

Zendvermogen 10mW/CE; 2mW/FCC

Modulatietype FM

Bandbreedte 18MHz

Voeding 8V DC

Stroomverbruik 80mA & 100mA (IR ON)

Effectief bereik (ononderbroken gezichtslijn) 100m

CAMSETW7 VELLEMAN

Bereik nachtzicht 3m

Afmetingen (B x D x H) 46 x 42 x 57mm (zonder beugel)

Gewicht 90g

Ontvanger

Ontvangstfrequentie 2.400 tot 2.483MHz

Middenfrequentie 480MHz

Demodulatietype FM

Ontvangstgevoeligheid ≤-80dBm

Voeding +8V DC

Stroomverbruik 180mA

Afmetingen (B x D x H) 100 x 16 x 82mm (zonder antenne)

Gewicht 120g

Kanaalfrequentie: kanaal 1 = 2.414MHz; kanaal 2 = 2.432MHz; kanaal 3 = 2.450MHz; kanaal 4 = 2.468MHz

Het eigenlijke zendbereik kan variëren naargelang het weer, de plaats, storing of obstakels.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

CAMSETW7 – ENSEMBLE CAMERA COULEUR SANS FIL ULTRA-MINIATURE

1. Introduction

Aux résidents de l'Union Européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à

l'environnement.

Ne jetez pas cet appareil (et des piles éventuelles) parmi les déchets ménagers; il doit arriver chez une firme

spécialisée pour recyclage.

Vous êtes tenu à porter cet appareil à votre revendeur ou un point de recyclage local.

Respectez la législation environnementale locale.

Si vous avez des questions, contactez les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lisez attentivement la présente notice avant la mise en service de l'appareil.

Si l’appareil a été endommagé pendant le transport, ne l'installez pas et consultez votre revendeur.

2. Contenu (voir ill. 1)

1) 1 x caméra sans fil 2.4GHz

2) télécommande pour récepteur

3) récepteur sans fil 2.4GHz

4) 1 x adaptateur pour caméra

5) 1 x adaptateur pour récepteur

6) câble A/V

3. Schéma de câblage (voir ill. 2)

1. adaptateur pour caméra (charger)

2. caméra

3. adaptateur pour récepteur (charger)

4. récepteur

5. moniteur/TV

6. sortie vidéo

CAMSETW7 VELLEMAN

4. Description caméra (voir ill. 3)

1. antenne

2. LEDs IR

3. lentille

4. support universel

5. connexion d'alimentation

5. Description récepteur (voir ill. 4)

1. interrupteur d'alimentation

2. connexion de l'antenne

3. connexion d'alimentation

4. sortie A/V

5. antenne

6. sélecteur de canal

7. indication de canal

6. Installation

1. Installez la caméra à l'endroit de votre choix et réglez l'angle.

2. Connectez l'adaptateur (CC 8V 200mA) avec la caméra.

3. Connectez l'antenne avec le récepteur.

4. Connectez l'adaptateur (CC 8V 200mA) avec le récepteur. Mettez l'interrupteur d'alimentation dans la position ON.

5. Connectez le récepteur avec un moniteur/TV à l'aide d'un câble A/V (jaune pour vidéo et rouge pour audio).

6. Branchez le moniteur/TV et sélectionnez le mode A/V.

7. Sélectionnez le même canal pour la caméra et le récepteur avec le sélecteur de canal .L'image de la camera est

alors affichée sur l'écran de la télé.

8. Réglez la clarté, le contraste et les couleurs du moniteur / de la télé.

7. Instaurer le canal

Le numéro de canal de la caméra est imprimé sur la

caméra. Réglez le récepteur sur le même canal que

la caméra avec le sélecteur de canal. L'image sera

affichée sur l'écran de la télé.

8. Directives générales

•Ne placez aucun objet (p. ex. un vase) sur l'appareil et protégez-le contre les projections d'eau

•Désactivez la caméra/le récepteur quand vous n'utilisez pas le système.

•L'adaptateur sert à connecter l'appareil au réseau / déconnecter l'appareil du réseau.

•Ne coupez pas le câble CC pour l'utiliser avec une autre source d'alimentation

9. Spécifications

Température de travail 0 à +50°C/ +32 à +122°F

Température de stockage -30 à +80°C/ -22 à +176°F

Humidité relative 85%RH

CAMSETW7 VELLEMAN

Caméra

Capteur d'image CMOS

Nombre de pixels 628 x 582 (PAL); 510 x 492 (NTSC)

Angle de vue 62°

Fréquence d'émission 2.400 à 2.483MHz

Puissance d'émission 10mW/CE; 2mW/FCC

Type de modulation FM

Largeur de bande 18MHz

Alimentation 8V VCC

Consommation de courant 80mA & 100mA (IR ON)

Plage effective (rayon visuel sans obstacles) 100m

Portée en vision nocturne 3m

Dimensions (La x P x H) 46 x 42 x 57mm (sans support)

Poids 90g

Récepteur

Fréquence de réception 2.400 à 2.483MHz

Fréquence intermédiaire 480MHz

Type de démodulation FM

Sensibilité de réception ≤-80dBm

Alimentation +8V CC

Consommation de courant 180mA

Dimensions (La x P x H) 100 x 16 x 82mm (sans antenne)

Poids 120g

Fréquence de canal : canal 1 = 2.414MHz ; canal 2 = 2.432MHz ; canal 3 = 2.450MHz ; canal 4 = 2.468MHz

La plage d'émission effective dépend des circonstances météorologiques, l'endroit, les obstacles et le brouillage.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

CAMSETW7 – JUEGO CON CÁMARA COLOR INALÁMBRICA MUY PEQUEÑA

1. Introducción

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el

medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa

especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el CAMSETW7! Lea atentamente las instrucciones del manual antes de utilizarlo.

Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Contenido (véase fig. 1)

1) 1 x cámara inalámbrica 2.4GHz

2) mando a distancia para receptor

3) receptor inalámbrico 2.4GHz

4) 1 x adaptador para cámara

5) 1 x adaptador para receptor

6) cable A/V

CAMSETW7 VELLEMAN

3. Esquema de cableado (véase fig. 2)

1. adaptador para cámara (cargador)

2. cámara

3. adaptador para receptor (cargador)

4. receptor

5. monitor/TV

6. salida de vídeo

4. Descripción cámara (véase fig. 3)

1. antena

2. LEDs IR

3. óptica

4. soporte universal

5. conexión de alimentación

5. Descripción receptor (véase fig. 4)

1. interruptor de alimentación

2. conexión de la antena

3. conexión de alimentación

4. salida A/V

5. antena

6. selector de canal

7. indicador de canal

6. Instalación

1. Instale la cámara en el lugar deseado y ajuste el ángulo.

2. Conecte el adaptador (CC 8V 200mA) a la cámara.

3. Conecte la antena al receptor.

4. Conecte el adaptador (CC 8V 200mA) al receptor. Ponga el interruptor de alimentación en la posición ON.

5. Conecte el receptor con un cable A/V (amarillo para vídeo y rojo para audio) a un monitor/TV.

6. Conecte el monitor/TV y seleccione el modo A/V.

7. Seleccione el mismo canal para la cámara y el receptor al selector de canal .La imagen de la cámara se visualiza

ahora en la pantalla de la TV.

8. Ajuste el brillo, el contraste y los colores del monitor / de la TV.

7. Seleccionar el canal

El número de canal de la cámara está en la cámara.

Ponga el receptor con el selector de canal en el

mismo canal que la cámara. La imagen se

visualizará en la pantalla de la TV.

8. Normas generales

•No ponga ningún objeto (p. ej. un jarrón) encima del aparato y protéjalo contra agua.

•Desactive la cámara/el receptor si no utiliza el sistema.

•El adaptador sirve para conectar el aparato a la red / desconectar el aparato de la red.

•No corte el cable CC para utilizarlo con una otra fuente de alimentación

CAMSETW7 VELLEMAN

9. Especificaciones

Temperatura de funcionamiento de 0 a +50°C/ de +32 a +122°F

Temperatura de almacenamiento de -30 a +80°C/ de -22 a +176°F

Humedad relativa 85%RH

Cámara

Sensor de imagen CMOS

Número de píxeles 628 x 582 (PAL); 510 x 492 (NTSC)

Ángulo de visión 62°

Frecuencia de emisión de 2.400 a 2.483MHz

Potencia de emisión 10mW/CE; 2mW/FCC

Tipo de modulación FM

Ancho de banda 18MHz

Alimentación 8V VCC

Consumo de corriente 80mA & 100mA (IR ON)

Rango efectivo (rayo visual sin obstáculos) 100m

Rango en visión nocturna 3m

Dimensiones (An x P x Al) 46 x 42 x 57mm (sin soporte)

Peso 90g

Receptor

Frecuencia de recepción de 2.400 a 2.483MHz

Frecuencia intermedia 480MHz

Tipo de demodulación FM

Sensibilidad de recepción ≤-80dBm

Alimentación +8V CC

Consumo de corriente 180mA

Dimensiones (An x P x Al 100 x 16 x 82mm (sin antena)

Peso 120g

Frecuencia del canal: canal 1 = 2.414MHz; canal 2 = 2.432MHz; canal 3 = 2.450MHz; canal 4 = 2.468MHz

El rango de emisión efectivo depende de las circunstancias meteorológicas, el lugar, los obstáculos y las

interferencias.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

CAMSETW7 – ULTRAKOMPAKTES DRAHTLOSES FARBKAMERASET

1. Einführung

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach

seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder die verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

die verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

CAMSETW7 VELLEMAN

Danke für den Kauf der CAMSETW7! Lesen Sie Ihre Bedienungsanleitung sorgfältig durch. Überprüfen sie, ob

Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren

Händler.

2. Lieferumfang (siehe Abb. 1)

1) 1 x drahtlose Kamera 2.4GHz

2) Fernbedienung für Empfänger

3) drahtloser Empfänger 2.4GHz

4) 1 x Netzgerät für Kamera

5) 1 x Netzgerät für Empfänger

6) A/V Kabel

3. Schaltplan (siehe Abb. 2)

1. Netzgerät für Kamera (aufladen)

2. Kamera

3. Netzgerät für Empfänger (aufladen)

4. Empfänger

5. Monitor/TV

6. Video-Ausgang

4. Beschreibung Kamera (siehe Abb. 3)

1. Antenne

2. IR-LEDs

3. Objektiv

4. Universalbügel

5. Stecker Stromkabel

5. Beschreibung Empfänger (siehe Abb. 4)

1. Stromschalter

2. Antennenanschluss

3. Anschluss Stromversorgung

4. A/V-Ausgang

5. Antenne

6. Kanaltaste

7. Kanalanzeige

6. Installation

1. Installieren Sie die Kamera an der gewünschten Stelle und stellen Sie den Winkel ein.

2. Schließen Sie das Netzgerät (DC 8V 200mA) an die Kamera an.

3. Schließen Sie die Antenne an den Empfänger an.

4. Schließen Sie das Netzgerät an den (DC 8V 200mA) Empfänger an. Stellen Sie den Stromschalter in die ON-

Position.

5. Schließen Sie den Empfänger an einen Monitor/Fernseher an mit dem A/V-Kabel (gelb für Video und rot für

Audio).

6. Schalten Sie den Monitor/Fernseher ein und wählen Sie den A/V-Modus.

7. Stellen Sie mit der Kanaltaste denselben Kanal bei Kamera und Empfänger ein. Das Bild der Kamera wird jetzt

auf dem Fernseher/Monitor gezeigt.

8. Regeln Sie die Helligkeit, den Kontrast und die Farben des Monitor/Fernsehers.

Inhaltsverzeichnis

Sprachen:

Andere Velleman Sicherheitskamera Handbücher

Velleman

Velleman CAMCOLMHA8 Bedienungsanleitung

Velleman

Velleman CAMCOLD10 Bedienungsanleitung

Velleman

Velleman CAMCOLD12 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL23 Bedienungsanleitung

Velleman

Velleman CAMCOLD5 Bedienungsanleitung

Velleman

Velleman CAMIP11 Bedienungsanleitung

Velleman

Velleman CAMCOLD16 Bedienungsanleitung

Velleman

Velleman CAMCOLD25W Bedienungsanleitung

Velleman

Velleman CAMCOLD21 Bedienungsanleitung

Velleman

Velleman CAMCOLD12N1 Bedienungsanleitung

Velleman

Velleman CAMSETW5 Bedienungsanleitung

Velleman

Velleman Camcolbul29 Bedienungsanleitung

Velleman

Velleman CAMSETW6 Bedienungsanleitung

Velleman

Velleman CAMCOLD3 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL3 Bedienungsanleitung

Velleman

Velleman CM2A005 Bedienungsanleitung

Velleman

Velleman CAMTVI15 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL26 Bedienungsanleitung

Velleman

Velleman CAMTVI10 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL2 Bedienungsanleitung

Velleman

Velleman CAMCOLD12 Bedienungsanleitung

Velleman

Velleman CAMCOLBUL11 Bedienungsanleitung

Velleman

Velleman CAMSETW16 Bedienungsanleitung

Velleman

Velleman CAMIP17 Bedienungsanleitung

Beliebte Sicherheitskamera Handbücher anderer Marken

Okina USA

Okina USA SIR36-870VF650LP Bedienungsanleitung

Divio

Divio NDR155PA Bedienungsanleitung

Canon

Canon VB-C500D Bedienungsanleitung

Easy Access

Easy Access EasyGuard Bedienungsanleitung

Vivotek

Vivotek FD9389-EHV-v2 Bedienungsanleitung

TUYA

TUYA COSMO W2 Bedienungsanleitung

Eusso

Eusso UNC7500-IR Einrichtungshandbuch

urmet domus

urmet domus 1096/204 Bedienungsanleitung

VC VC20 series Bedienungsanleitung

Axis

Axis Q1614 Bedienungsanleitung

ieGeek

ieGeek DD201 Bedienungsanleitung

VADDIO

VADDIO ClearVIEW HD-USB PTZ 999-6990-000 Bedienungsanleitung

Vicon

Vicon V662-D-1 Betriebsanleitung

Grundig

Grundig GCH-K0274P Bedienungsanleitung

Lorex

Lorex VANTAGE LBC7032 Bedienungsanleitung

4xem

4xem WPT Bedienungsanleitung

Samsung

Samsung SCV-3082 Bedienungsanleitung

Vitek

Vitek VTC-C544 Bedienungsanleitung
