Viega 8315.1 Bedienungsanleitung

BFL

BFR

FIN

RUS

Visign for Style 10

Modell 8315.1

10.5/2009

518913

Modell

8315.1

www.viega.com

518913_Visign_f_Style_10.indd 1 27.10.2009 11:51:15

Gebrauchsanleitung Betätigungsplatte Visign

Betätigungsplatte Visign for Style 10

Bestimmungsgemäße Verwendung

WC-Betätigungsplatten Visign for Style 10 sind geeignet für

Viega UP-Spülkästen folgender Modelle:

Steptec: 8461.3 / 8437.3 / 8438.3

Viegaswift: 8000.3 / 8037.3 / 8038.3 / 8032.3 / 8039.3

Viega Eco Plus: 8137.2 / 8138.2 / 8141.2 / 8161.2

Viega Mono: 8310.2 / 8337.2 / 8338.2 / 8308 / 8308.1 /

8308.8

Hinweis

Sollte diese WC-Betätigungsplatte auf eines der folgenden Modelle

montiert werden, muss das angegebene Umrüstset zusätzlich bestellt

werden. Bitte folgende Auflistung beachten:

Modell Umrüstset: Modell WC-Element/Modul

8310.0

8000 / 8000.90 / 8000.99 / 8039 / 8112/ 8461 /

8161.5/ 8161.80 / 8161.90 / 8310

8038.0 8038 / 8438 / 8138 / 8338

8037.0 8037 / 8437 / 8137 / 8337

8141.0 8141

8180.0 8180.25 (ab 04/2009) / 8180.26 (ab 04/2009)

Pflegehinweis

Zur Reinigung eignen sich nur milde, seifenhaltige Reinigungsmittel.

Scheuermittel oder alkohol-, amoniak-, salzsäure-, phosphorsäure- oder

essigsäurehaltige Produkte greifen die Oberfläche an und dürfen deshalb

nicht verwendet werden.

A Komponenten

Modell Produktbeschreibung

8315.1

Betätigungsplatte Visign for Style 10

für Viega UP-Spülkasten Visign 2 und Visign 1F (8 cm),

aus Kunststoff,

2-Mengen-Spültechnik,

mit Grundplatte und Befestigungsmaterial

518913_Visign_f_Style_10.indd 4 27.10.2009 11:51:15

Viega-Modell 8315.1

  

  

518913_Visign_f_Style_10.indd 2 27.10.2009 11:51:15

Viega-Modell 8315.1

  

  





518913_Visign_f_Style_10.indd 3 27.10.2009 11:51:15

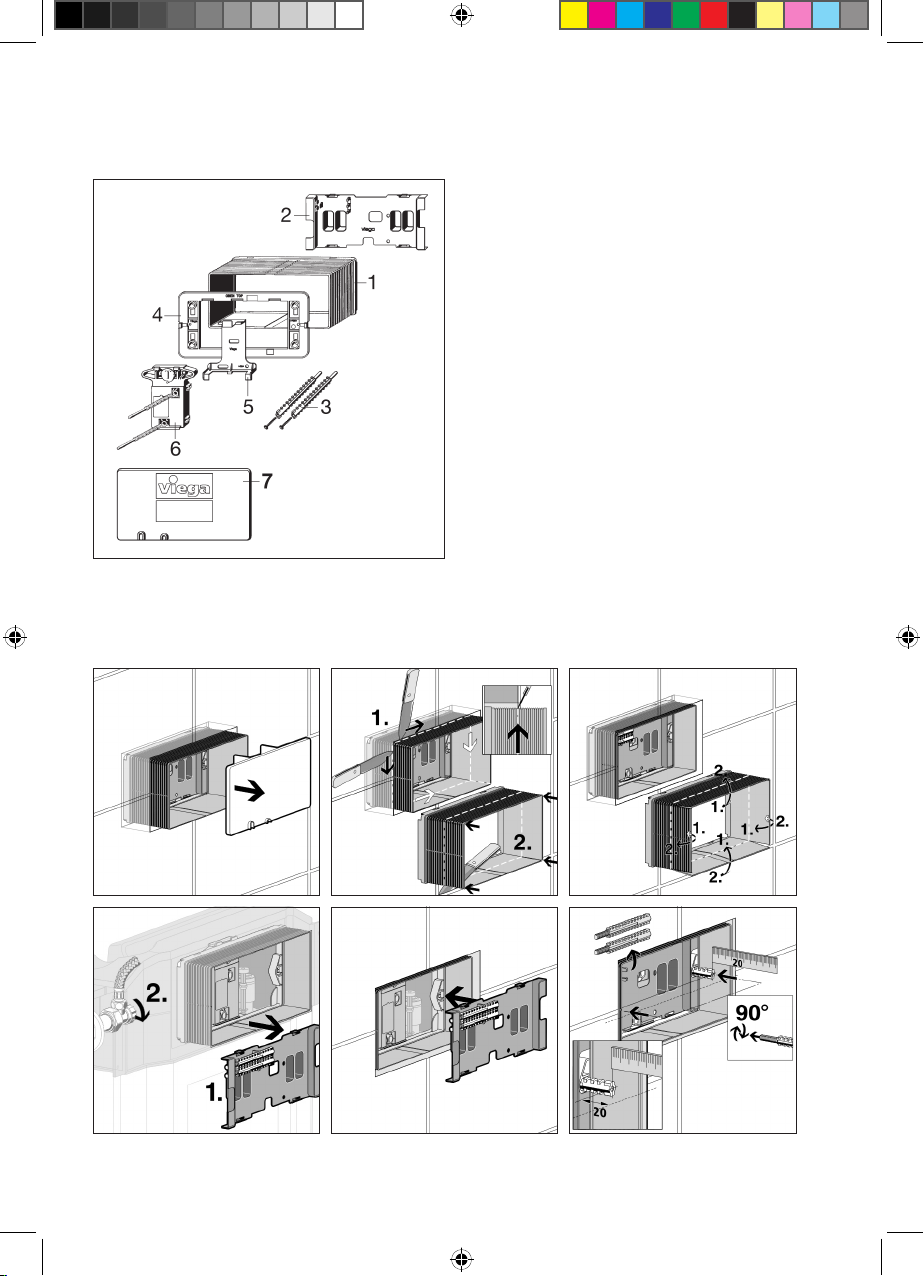

Gebrauchsanleitung Betätigungsplatten Visign

Schachtabdeckung

abnehmen.

Ecken des Revisionsschachtes

bis zur Wandoberfläche

einschneiden.

Seiten abknicken und

entfernen. Der Rand des Revi-

sionsschachtes muss mit der

Wandoberfläche bündig sein.

Abdeckung entfernen und

Eckventil öffnen.

Abdeckung wieder einsetzen. Die beiden Gewindebolzen

in die Aufnahmebohrungen

innerhalb des Revisions-

schachtes einführen und durch

90°-Drehung fixieren.

Grundplatte einsetzen und

mit beiliegenden Schrauben

befestigen.

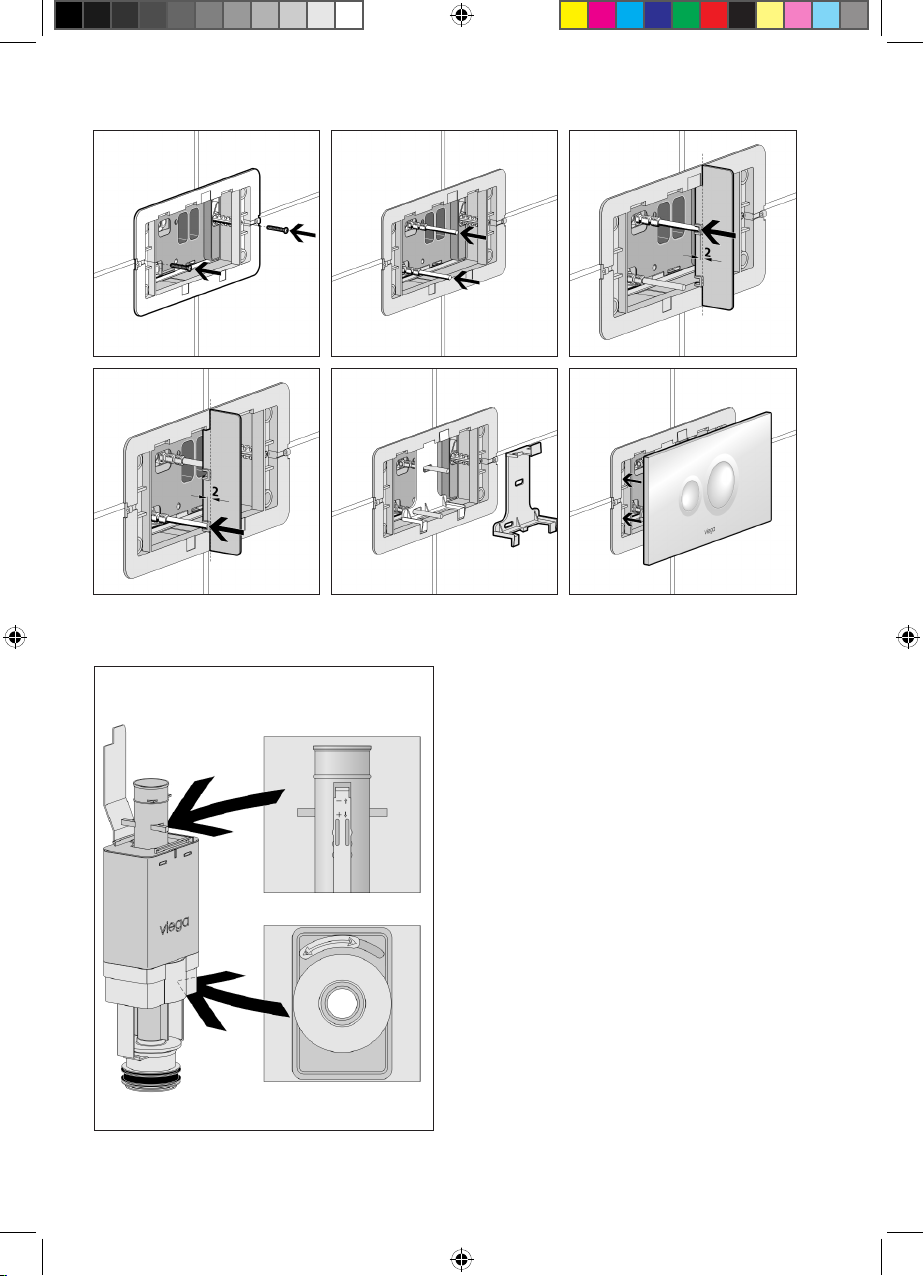

Betätigungsstifte in die Ge-

windebohrungen der Betäti-

gungsmechanik einschrauben.

Gegebenenfalls müssen die

Betätigungsstifte mit dem

Messer am Gewinde vorher

gekürzt werden.

Mit Hilfe der beiliegenden

Schablone werden die Ein-

schraubtiefen der Betätigungs-

stifte eingestellt.

Oberer Betätigungsstift: –2 mm

von Vorderkante Grundplatte.

Mit Hilfe der beiliegenden

Schablone werden die Ein-

schraubtiefen der Betätigungs-

stifte eingestellt. Unterer Betäti-

gungsstift: –2 mm von Vorder-

kante Grundplatte.

Stütze in die Grundplatte

einsetzen.

Betätigungsplatte auf

Grundplatte aufstecken.

Die Betätigungsplatten der Spülkastenmodule befinden sich wahlweise auf der Front- oder auf der

Oberseite. Das Montageprinzip ist in beiden Fällen das gleiche.

Die Montage der Betätigungsplatten erfolgt zweckmäßigerweise, wenn der Wandbelag fertiggestellt ist.

Montageschritte

Revisionsschacht Abdeckung Gewindebolzensatz

Grundplatte Visign for Style 10 Stütze Betätigungsmechanik

Schachtabdeckung

Bauteile

CMontage

Hinweis:

Die Betätigungsplatte Visign for Style 10 kann zusätzlich mit einem

Diebstahlsicherungsset ausgestattet werden (Modell 8330.15).

DEinstellung Klein- und Großspülmenge

Einstellung Kleinspülmenge: ca. 3–4 Liter

Einstellung Großspülmenge: ca. 6–9 Liter

518913_Visign_f_Style_10.indd 5 27.10.2009 11:51:16

Gebruiksaanwijzing bedieningsplaat Visign

Bedieningsplaat Visign for Style 10

Beoogd gebruik

Wc-bedieningsplaten Visign for Style 10 zijn geschikt voor volgende

modellen van Viega-inbouwreservoirs:

Steptec: 8461.3 / 8437.3 / 8438.3

Viegaswift: 8000.3 / 8037.3 / 8038.3 / 8032.3 / 8039.3

Viega Eco Plus: 8137.2 / 8138.2 / 8141.2 / 8161.2

Viega Mono: 8310.2 / 8337.2 / 8338.2 / 8308 / 8308.1 /

8308.8

Opmerking

Moet deze wc-bedieningsplaat op een van de volgende modellen worden

gemonteerd, dan dient aanvullend de opgegeven ombouwset te worden

besteld. Neem a.u.b. volgende lijst in acht:

Model ombouwset: Model wc-element/module

8310.0

8000 / 8000.90 / 8000.99 / 8039 / 8112/ 8461 /

8161.5 / 8161.80 / 8161.90 / 8310

8038.0 8038/8438/8138/8338

8037.0 8037/8437/8137/8337

8141.0 8141

8180.0 8180.25 / 8180.26

Onderhoudsinstructie

Voor de reiniging zijn alleen milde, zeephoudende reinigingsmiddelen

geschikt. Schuurmiddelen of producten die alcohol, ammoniak, zoutzuur,

fosforzuur of azijnzuur bevatten, tasten het oppervlak aan en mogen

dan ook niet worden gebruikt.

AComponenten

Model Productbeschrijving

8315.1

Bedieningsplaat Visign for Style 10

voor Viega-inbouwreservoir Visign 2 en Visign 1F (8cm),

van kunststof,

dubbele spoeltechniek,

met basisframe en bevestigingsmateriaal

BFL

518913_Visign_f_Style_10.indd 6 27.10.2009 11:51:16

Gebruiksaanwijzing bedieningsplaten Visign

ADe schachtafdekking

wegnemen.

BDe hoeken van de

revisieschacht tot aan het

wandoppervlak insnijden.

CDe zijkanten afbreken

en verwijderen. De rand

van de revisieschacht moet

gelijkliggen met het

wandoppervlak.

DDe afdekking verwijderen

en de hoekstopkraan openen.

EDe afdekking weer

aanbrengen.

FDe beide draadstiften

in de bevestigingsgaten

binnen in de revisieschacht

steken en met een draai

van 90° vastzetten.

GHet basisframe aanbrengen

en met de bijgeleverde

schroeven bevestigen.

De bedieningsstiften in de

draadgaten van het bedienings-

mechaniek schroeven. Indien

nodig moeten de bedienings-

stiften vooraf met de meter aan

de schroefdraad worden afgekort.

Met behulp van het

bijgeleverde sjabloon wordt

de inschroefdiepte van de

bedieningsstiften ingesteld.

Bovenste bedieningsstift:

–2 mm van voorkant basisframe.

Met behulp van het

bijgeleverde sjabloon wordt de

inschroefdiepte van de

bedieningsstiften ingesteld.

Onderste bedieningsstift:

–2 mm van voorkant basisframe.

De steun in het basisframe

plaatsen.

De bedieningsplaat op

het basisframe bevestigen.

De bedieningsplaten van de spoelreservoirmodule bevinden zich naar keuze op de voor- of bovenzijde.

Het montageprincipe is in beide gevallen hetzelfde.

De montage van de bedieningsplaten kan het beste gebeuren, als de wandbedekking voltooid is.

Montagestappen

Revisieschacht Afdekking Draadstiftset

Basisframe Visign for Style 10 Steun Bedieningsmechaniek

Schachtafdekking

Onderdelen

CMontage

BFL

Opmerking:

De bedieningsplaat Visign for Style 10 kan aanvullend met een antidiefstalset

worden uitgerust (model 8330.15).

DInstelling klein en groot spoelvolume

AInstelling klein spoelvolume: ca. 3–4 liter

BInstelling groot spoelvolume: ca. 6–9 liter

518913_Visign_f_Style_10.indd 7 27.10.2009 11:51:16

Mode d’emploi plaque de commande Visign

Plaque de commande Visign for Style 10

Domaine d’application

Les plaques de commande Visign for Style 10 sont conçues pour les

réservoirs de chasse d’eau encastrés des modèles suivants :

Steptec: 8461.3 / 8437.3 / 8438.3

Viegaswift: 8000.3 / 8037.3 / 8038.3 / 8032.3 / 8039.3

Viega Eco Plus : 8137.2 / 8138.2 / 8141.2 / 8161.2

Viega Mono : 8310.2 / 8337.2 / 8338.2 / 8308 / 8308.1 /

8308.8

Remarque

Si la plaque de commande WC doit être montée sur l’un des modèles

suivants, le kit de rééquipement indiqué doit être commandé en

supplément. Merci d’observer la liste suivante :

Modèle kit de rééquipement : modèle élément/module WC

8310.0

8000 / 8000.90 / 8000.99 / 8039 / 8112/ 8461 /

8161.5/ 8161.80 / 8161.90 / 8310

8038.0 8038 / 8438 / 8138 / 8338

8037.0 8037 / 8437 / 8137 / 8337

8141.0 8141

8180.0 8180.25 / 8180.26

Consigne d’entretien

Pour le nettoyage, utiliser exclusivement des produits nettoyants doux

et à base de savon. Les agents corrosifs ou les produits à base d’alcool,

d’ammoniaque, d’acide phosphorique attaquent les surfaces.

Leur utilisation est par conséquent à proscrire.

AComposants

Modèle Description du produit

8315.1

Plaque de commande Visign for Style 10

pour réservoirs de chasse d’eau encastrés Visign 2 et Visign 1F (8cm) de Viega ,

en matériau plastique,

technologie de rinçage à deux débits,

avec plaque de montage et matériel de fixation

BFR

518913_Visign_f_Style_10.indd 8 27.10.2009 11:51:16

Mode d’emploi plaques de commande Visign

ARetirer le couvercle de la

trappe.

BEntailler les angles de la

trappe jusqu’à la surface du mur.

CRompre les côtés en les

pliant et les retirer. Le bord de

la trappe doit effleurer la

surface du mur.

DRetirer le couvercle et ouvrir

le robinet équerre.

ERepositionner le couvercle. FIntroduire les deux tiges de

fixation dans les orifices situés

dans la trappe et les fixer via

une rotation à 90°.

GMettre en place la plaque de

commande et la fixer avec les vis

fournies.

Introduire les tiges de

commande jusqu’à la butée dans

les orifices filetés du mécanisme

de commande. Les tiges de

commande doivent éventuelle-

ment être préalablement

raccourcies au niveau du filetage

à l’aide d’un couteau.

Les gabarits fournis

permettent le réglage des

profondeurs de vissage

des tiges de commande. Tige

de commande supérieure :

–2 mm de l’arête antérieure de

la plaque de commande.

Les gabarits fournis permet-

tent le réglage des profondeurs

de vissage des tiges de comman-

de. Tige de commande inférieure :

–2 mm de l’arête antérieure de

la plaque de commande.

Introduire le support sur la

plaque de montage.

Introduire le support dans

la plaque de commande.

Les plaques de commande des modules de réservoirs de chasse d’eau se trouvent au choix sur la face

avant ou supérieure. Le principe de montage est identique dans les deux cas.

Le montage des plaques de commande s’effectue de façon adéquate une fois que le revêtement mural est

terminé.

Etapes de montage

Trappe Couvercle Jeu de boulons filetés

Plaque de montage Visign for Style 10 Support Mécanisme de commande

Couvercle de la trappe

Pièces

CMontage

BFR

Remarque:

La plaque de commande Visign for Style 10 peut en outre être équipée

d’un kit antivol (modèle 8330.15).

D Réglage des volumes de chasse à débits faible et élevé

ARéglage faible débit : env. 3 à 4 litres

BRéglage débit élevé : env. 6 à 9 litres

518913_Visign_f_Style_10.indd 9 27.10.2009 11:51:16

Návod k použití: Ovládací deska Visign

Ovládací deska Visign for Style 10

Použití k určenému účelu

WC ovládací desky Visign for Style 10 jsou určeny výlučně pro Viega

splachovací nádržky pod omítku následujících modelů:

Steptec: 8461.3 / 8437.3 / 8438.3

Viegaswift: 8000.3 / 8037.3 / 8038.3 / 8032.3 / 8039.3

Viega Eco Plus: 8137.2 / 8138.2 / 8141.2 / 8161.2

Viega Mono: 8310.2 / 8337.2 / 8338.2 / 8308 / 8308.1 /

8308.8

Upozornění

Má-li být tato WC ovládací deska montována na některý z následujících

modelů, je nutné objednat také uvedenou adaptační sadu.

Řiďte se prosím následující tabulkou:

Model adaptační sady: Model WC prvku/modulu

8310.0

8000 / 8000.90 / 8000.99 / 8039 / 8112/ 8461 /

8161.5 / 8161.80 / 8161.90 / 8310

8038.0 8038 / 8438 / 8138 / 8338

8037.0 8037 / 8437 / 8137 / 8337

8141.0 8141

8180.0 8180.25 / 8180.26

Pokyn k údržbě

K čištění jsou vhodné pouze jemné čisticí prostředky s obsahem mýdla.

Abrazivní látky a výrobky s obsahem alkoholu, amoniaku, kyseliny solné

nebo octové napadají povrch výrobku a není je proto možné v žádném

případě používat.

AKomponenty

Model Popis výrobku

8315.1

Ovládací deska Visign for Style 10

pro splachovací nádržku pod omítku Viega Visign 2 a Visign 1F (8cm),

z plastu,

dvoumnožstevní splachování,

se základní deskou a upevňovacím materiálem

518913_Visign_f_Style_10.indd 10 27.10.2009 11:51:16

Andere Handbücher für 8315.1

Inhaltsverzeichnis

Sprachen:

Andere Viega Sanitärprodukte Handbücher

Viega

Viega Eco Plus 8130.2 Bedienungsanleitung

Viega

Viega Eco Plus 8152.4 Bedienungsanleitung

Viega

Viega Prevista 8620.2 Bedienungsanleitung

Viega

Viega Profipress G XL Bedienungsanleitung

Viega

Viega Megapress Bedienungsanleitung

Viega

Viega Prevista Dry 8573 Bedienungsanleitung

Viega

Viega PureFlow Press Zero Lead Merkblatt

Viega

Viega Multiplex Trio Visign MT3 Bedienungsanleitung

Viega

Viega BETTE Multiplex Trio F Bedienungsanleitung

Viega

Viega TEMPOPLEX 80 Bedienungsanleitung

Viega

Viega 8159 Bedienungsanleitung

Viega

Viega 8653.1 Bedienungsanleitung

Viega

Viega 8330.2 Bedienungsanleitung

Viega

Viega Prevista Dry 8570.31 Bedienungsanleitung

Viega

Viega Prevista Dry Plus 8545.32 Bedienungsanleitung

Viega

Viega 8139 Bedienungsanleitung

Viega

Viega Prevista Dry 8524 Bedienungsanleitung

Viega

Viega Multiplex Trio 6170.11 Bedienungsanleitung

Viega

Viega Prevista Dry 8522 Bedienungsanleitung

Viega

Viega 2842.5 Bedienungsanleitung

Viega

Viega 8570.34 Bedienungsanleitung

Viega

Viega 4987.2 Bedienungsanleitung

Viega

Viega 8625.1 Bedienungsanleitung

Viega

Viega Multiplex 6171.10 Bedienungsanleitung

Beliebte Sanitärprodukte Handbücher anderer Marken

Weka

Weka 506.2020.00E Betriebsanleitung

Kohler

Kohler K-6228 Montageanleitung

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Bedienungsanleitung

American Standard

American Standard DetectLink 6072121 Bedienungsanleitung

Uponor

Uponor Contec TS Bedienungsanleitung

Pfister

Pfister Selia 49-SL Bedienungsanleitung

Fortis

Fortis VITRINA 6068700 Bedienungsanleitung

Fortis

Fortis MILANO 78211JS Bedienungsanleitung

Kohler

Kohler K-12183 Montageanleitung

Maxxus

Maxxus MX-M206-01 Bedienungsanleitung

Moen

Moen 5922 Series Bedienungsanleitung

Kohler

Kohler Centerset K-15240 Montageanleitung

Sanela

Sanela Lema SLP 59RB Bedienungsanleitung

Elkay

Elkay EDF15AC Installationshandbuch

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Handbuch

baliv

baliv WT-140 Bedienungsanleitung

Kohler

Kohler Mira Eco Bedienungsanleitung

BELLOSTA

BELLOSTA romina 0308/CC Bedienungsanleitung
