Villager Villy 3740 E Benutzerhandbuch

AKUMULATORSKA KOSILNICA

Villy 3740 E / Villy 4340 E

Originalna navodila za uporabo

Pred uporabo preberite ta navodila in se seznanite z delovanjem naprave.

UVOD

Čestitamo Vam ob nakupu visokokakovostnega izdelka!

Naprava je bila med proizvodnjo večkrat strokovno pregledana, kar zagotavlja visoko

kakovost našega izdelka.

Navodila za uporabo so sestavni del naprave in vsebujejo pomembne varnostne

informacije ter podatke o pravilnem načinu uporabe in odlaganju.

Pred uporabo preberite ta navodila in se seznanite z delovanjem stikal za

upravljanje. Napravo uporabljajte samo za predpisan namen.

Navodila za uporabo shranite in jih imejte vedno na voljo. Pri posojanju ali prodaji

vedno priložite ta navodila.

NAMEN UPORABE

Naprava je namenjena košnji trave in travnatih površin v domačem okolju.

Naprava je namenjena samo domači uporabi in je ne smete uporabljati v komercialne

namene.

Uporaba za druge namene ni dovoljena in lahko povzroči nevarnost poškodb naprave ali

nevarnost težjih telesnih poškodb. Kosilnico lahko uporabljajo samo odrasle osebe. Otroci

in neusposobljene osebe naprave ne smejo uporabljati. Kosilnice ne smete uporabljati v

dežju ali v vlažnem okolju.

Proizvajalec ali prodajalec ni odgovoren za škodo ali poškodbe, ki nastanejo zaradi

nepravilne uporabe ali zlorabe naprave.

OBSEG DOBAVE

Pazljivo odstranite dele iz embalaže in preverite, če so vsi deli priloženi:

-Akumulatorska kosilnica z zgornjim ročajem

-Spodnji ročaj

-Zbiralnik za travo

-Ročaj zbiralnika za travo

-2 nosilca za kable

-2 ročici s podložkami in vijaki za pritrditev zgornjega ročaja

-Komplet za mulčenje

-2x 18 V akumulator

-Polnilnik

-Originalna navodila za uporabo

Pravilno odstranite dele iz embalaže.

OPIS DELOVANJA

Akumulatorska kosilnica ima rezilo, ki se vrti vzporedno s površino košnje. Opremljena je z

visoko zmogljivim elektromotorjem, kakovostnim plastičnim ohišjem, ščitnikom in

zbiralnikom za travo. Višina košnje je nastavljiva na 6 položajev, kolesa pa se enostavno

premikajo. Delovanje je natančno opisano v teh navodilih.

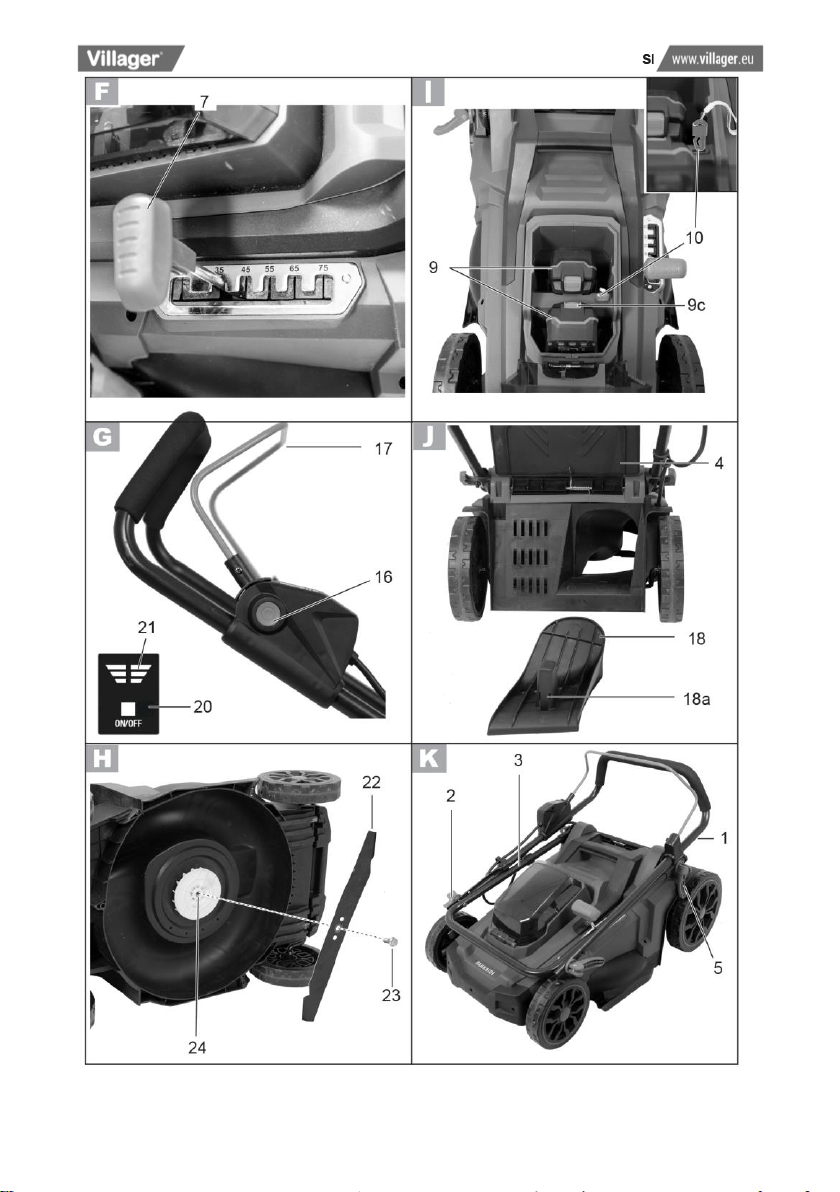

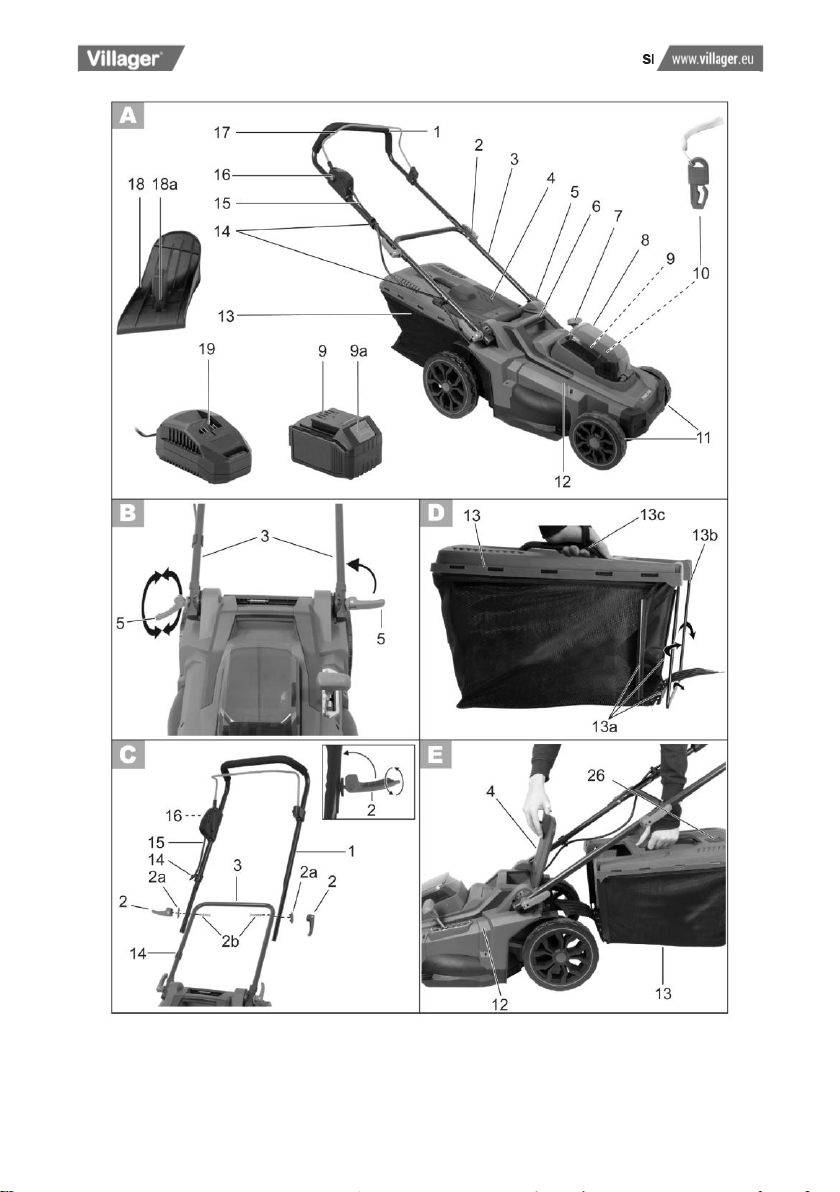

Zgornji ročaj

Ročice za pritrditev zgornjega ročaja

Spodnji ročaj

Ščitnik

Ročice za pritrditev spodnjega ročaja

Ročaj za prenašanje

Ročica za nastavitev višine košnje

Pokrov

Akumulator

Gumb za odstranitev akumulatorja

Zagonski ključ

Kolesa

Ohišje

Zbiralnik za travo

Nosilec kabla

Kabel

Blokirni gumb

Zagonska ročica

Komplet za mulčenje

Polnilnik

13a

Plastični nosilci

13b

Okvir

13c

Ročaj zbiralnika za travo

Gumb za prikaz kapacitete akumulatorja

Prikazovalnik kapacitete akumulatorja

18a

Nosilec na kompletu za mulčenje

Rezilo

Vijak rezila

Vreteno motorja

TEHNIČNI PODATKI

Model

Villy 3740 E

Villy 4340 E

Napajanje

36 V (2x18 V)

Št. vrtljajev v prostem teku

2900 min-1

Premer košnje

370 mm

430 mm

Višina košnje

25/35/45/55/65/75 mm

Razred zaščite

III

Vrsta zaščite

IPX1

Masa (brez akumulatorja in

polnilnika)

16 kg

18 kg

Prostornina zbiralnika za travo

35 l

55 l

Stopnja zvočnega tlaka LpA

71,3 dB(A), KpA=3 dB(A)

76,2 dB (A), KpA=3 dB(A)

Stopnja

glasnosti LWA

izmerjena

84,1 dB (A),

KWA=1,81 dB(A)

87 dB (A),

KWA=2,33 dB(A)

zagotovljena

86 dB(A)

89 dB(A)

Vibracije ah

0,59 m/s2; K=1,5 m/s2

leva roka

0,56 m/s2, K=1,5 m/s2

desna rpka

0,64 m/s2, K=1,5 m/s2

Vrednosti hrupa in vibracij so vile izmerjene v skladu s standardi, ki so navedeni v Izjavi o

skladnosti.

Meritve vibracij so bile opravljene v skladu s standardom in se lahko uporabljajo za

primerjavo z drugimi orodji. Vrednosti se lahko uporabijo tudi za predhodno oceno

izpostavljenosti.

Opozorilo: Navedene vrednosti vibracij in hrupa so vrednosti pri običajni uporabi

naprave. Vrednosti se lahko razlikujejo od navedenih, saj so odvisne od načina

uporabe, nameščenih pripomočkov in stopnje vzdrževanja. Vse to vpliva na

celotno izpostavljenost med delom.

Pri delu poskusite čim bolj zmanjšati izpostavljenost vibracijam. Uporabljajte

zaščitne rokavice, omejite čas uporabe naprave in s tem zmanjšajte

izpostavljenost vibracijam in hrupu. Med delom upoštevajte varnostna opozorila

in predpise, ki so navedeni v oceni izpostavljenosti in zmanjšajte nevarnost

poškodb (upoštevajte vse načine dela in čas uporabe naprave ter tudi čas

uporabe naprave v prostem teku).

SIMBOLI IN OZNAKE

Simboli na opremi:

Pozor!

Pazljivo preberite navodila za uporabo.

Nosite zaščitna očala in zaščito za sluh.

Nosite čvrsto obutev z nedrsečim podplatom.

Nevarnost letečih predmetov.

Osebe v bližini se morajo odmakniti iz delovnega območja.

Pozor –ostro rezilo.

Roke in noge imejte dovolj odmaknjene od rezila. Nevarnost

poškodb!

Prikazovalnik napolnjenosti zbiralnika za travo

Simboli v navodilih

Pozor! Rezilo se vrti še nekaj časa po izklopu.

Pred čiščenjem ali vzdrževanjem izklopite motor in odstranite

zagonski ključ.

Ne izpostavljajte dežju ali vlagi.

Prikazovalnik kapacitete akumulatorja na zgornjem ročaju.

Stopnja glasnosti LWA v dB.

Ne odlagajte električnega orodja skupaj z ostalimi domačimi

odpadki.

V skladu z veljavnimi standardi in predpisi.

Prikazovalnik odprt:

Zbiralnik za travo je prazen.

Prikazovalnik zaprt:

Zbiralnik za travo je poln.

Opozorilni simboli - ki vsebujejo informacije za preprečevanje

nevarnosti poškodb naprave ali telesnih poškodb.

Simboli z dodatnimi navodili (navodila so navedena ob

simbolu) in informacijami za zaščito pred poškodbami.

Varnostne informacije

V tem poglavju so opisana osnovna varnostna opozorila za varno uporabo naprave.

Splošna varnostna opozorila

Naprava lahko v primeru nepravilne uporabe povzroči nevarnost težjih telesnih

poškodb. Upoštevajte ta navodila in varnostna opozorila ter zmanjšajte nevarnost

telesnih poškodb uporabnika, oseb v bližini, poškodb naprave ali lastnine.

Uporabnik mora biti pred delom seznanjen s temi opozorili.

Priprava

•Naprave ne smejo uporabljati otroci in osebe, ki niso seznanjene s temi navodili.

Lokalni predpisi lahko omejujejo najnižjo starost uporabnika.

•Naprave ne uporabljajte v bližini drugih oseb, otrok ali živali. Otroke je potrebno

nadzirati, da se ne igrajo z napravo.

•Uporabnik je odgovoren za škodo ali poškodbe, ki lahko nastanejo tretjim osebam ali

njihovi lastnini.

•Pred delom preglejte območje košnje. Iz delovnega območja odstranite kamenje, žico,

palice in ostale trde predmete. Stik rezila s trdim predmetom lahko povzroči poškodbe

naprave, obstaja pa tudi nevarnost telesnih poškodb.

•Med uporabo nosite čvrste čevlje in dolge hlače. Naprave nikoli ne uporabljajte bosi ali

v sandalih. Ne nosite ohlapnih oblačil ali oblačil z visečimi deli.

•Pred zagonom preglejte napravo za poškodbe. Ne uporabljajte kosilnice s

poškodovanimi ščitniki ali drugimi deli. Poškodovane vijake in rezila morate zamenjati

samo v kompletu, saj samo tako preprečite neuravnoteženost.

•Pri uporabi naprav z več rezili bodite previdni, saj vrtenje enega rezila lahko povzroči

vrtenje drugih rezil.

•Uporabljajte samo originalne nadomestne dele. Uporaba neoriginalnih in/ali nepravilno

nameščenih delov povzroča nevarnosti pri uporabi, zaradi česar obstaja velika

nevarnost telesnih poškodb, razveljavi pa se tudi garancija.

•Obrabljene ali poškodovane dele zamenjajte.

Opombe –pomembne informacije za lažjo uporabo.

Pazljivo preberite ta navodila.

Nosite zaščitne rokavice.

Uporaba

Nikoli z roko ali z nogo ne posegajte proti rezilu. Ves čas bodite dovolj

odmaknjeni od gibajočih se delov, saj obstaja nevarnost težjih telesnih poškodb!

•Pazljivo vklopite napravo. Noge imejte dovolj odmaknjene od rezila.

•Naprave ne uporabljajte v dežju, slabem vremenu, v vlažnem okolju ali za košnjo mokre

trave.

•Napravo uporabljajte samo podnevi ali pri dobri razsvetljenosti.

•Naprave ne uporabljajte, če ste utrujeni ali pod vplivom alkohola ali zdravil.

•Med delom imejte stabilno stojišče, še posebej pri delu na klancu. Vedno kosite prečno

glede na klanec, nikoli v smeri navzdol-navzgor. Pri menjavi smeri na klancu bodite še

posebej previdni. Ne kosite prestrmih pobočij.

•Napravo uporabljajte s hitrostjo hoje. Pri košnji v vzvratni smeri ali pri obračanju

kosilnice bodite še posebej previdni.

•Napravo vklopite pazljivo v skladu z navodili. Noge imejte dovolj odmaknjene od rezila.

•Naprave med vklopom nikoli ne nagibajte, razen če želite kosilnico vklopiti v visoki

travi. V tem primeru pritisnite ročaj navzdol, da so sprednja kolesa rahlo v zraku. Med

vklopom morata biti obe roki na ročaju.

•Nikoli ne uporabljajte kosilnice brez zbiralnika za travo ali ščitnika. Ves čas bodite

dovolj odmaknjeni od odprtine za izmet.

•Ne vklapljajte motorja, če stojite pred odprtino za izmet.

Pozor! Nevarnost! Rezilo se vrti še nekaj časa po izklopu. Nevarnost poškodb.

•Nikoli ne dvigajte ali prenašajte vklopljene naprave. Pred prenašanjem ali prevozom na

delovno mesto morate napravo vedno izklopiti.

•Odprtina za izmet mora biti ves čas čista in brez ostankov trave. Pokošeno travo

odstranjujte samo, ko je naprava izklopljena.

•Nikoli ne puščajte naprave na delovnem mestu brez nadzora.

•Ne uporabljajte poškodovane ali nepopolno sestavljene naprave ali spremenjene

naprave. Ne uporabljajte naprave brez nameščenih ščitnikov ali s poškodovanimi

ščitniki.

•Ne preobremenjujte naprave in jo uporabljajte samo v okviru predpisane zmogljivosti.

Nikoli ne spreminjajte nastavitev motorja. Ne uporabljajte šibkih naprav za težja

opravila. Ne uporabljajte naprave za druge namene.

•Naprave ne uporabljajte v eksplozivnih ozračjih, npr. v prisotnosti vnetljivih tekočin,

plinov ali prahu. Pri delu z napravo nastajajo iskre, ki lahko vnetljive snovi vnamejo.

•Kosilnico izklopite in odstranite varnostni ključ ter akumulator. Prepričajte se, da se vsi

deli popolnoma zaustavijo:
