Vimar 01900 Bedienungsanleitung

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

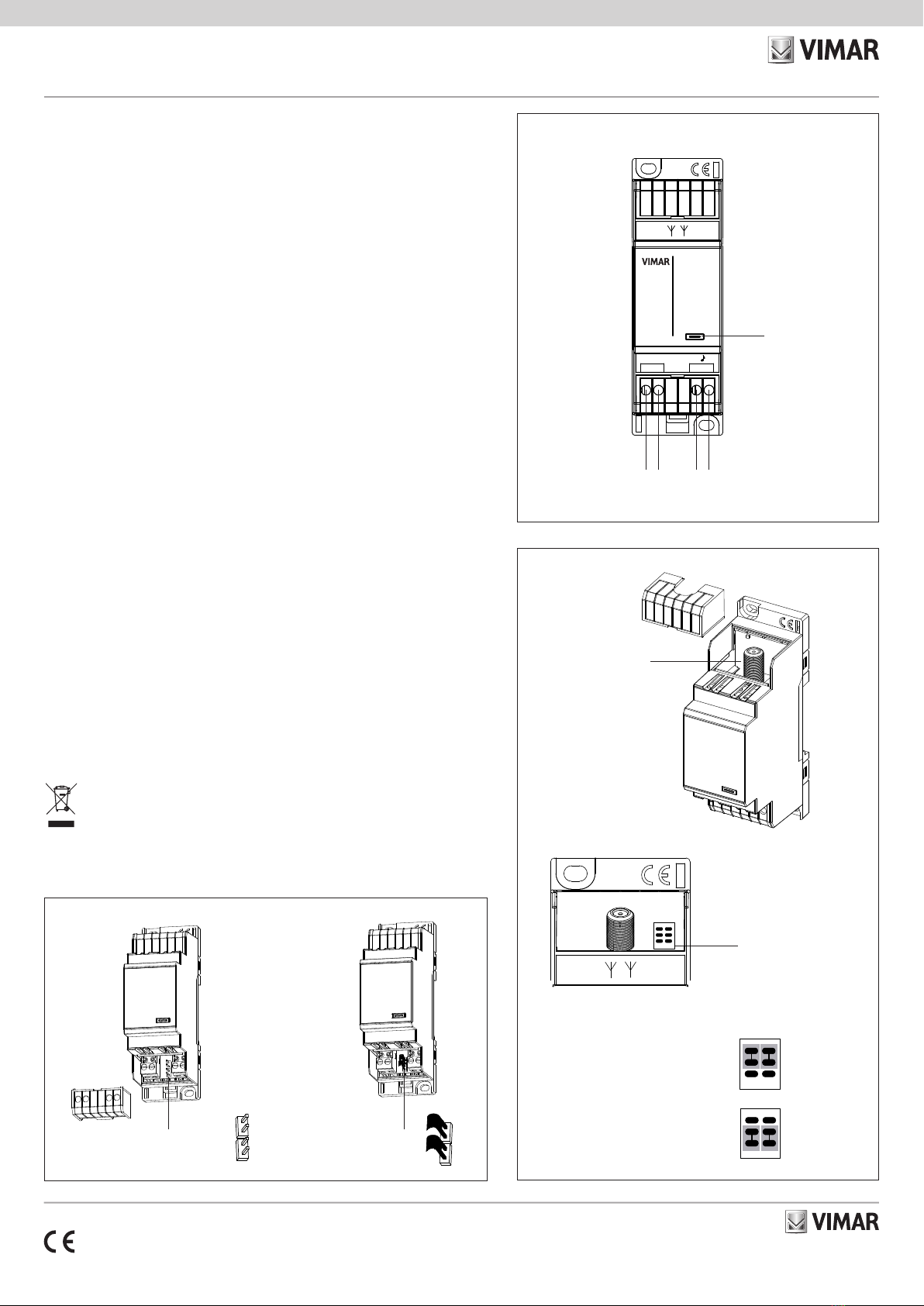

VISTA FRONTALE E COLLEGAMENTI

By-me

01900

FM TUNER

CONF.

BUS

+- + -

Led e pulsante

di configurazione

Morsetti TP bus

sistema automazione

(max 3 dispositivi)

Morsetti bus

diffusione sonora

PIN STRIP per selezionare

il tipo di antenna mediante

ponticello a corredo

Antenna su cavo bus: ponticello

posizionato su PIN 3-1 e PIN 4-2

Connettore F per

antenna esterna

Antenna su connettore F: ponticello

posizionato su PIN 3-5 e PIN 4-6

Ponticelli di terminazione

linea audio aperto

Chiusura dei ponticelli

mediante jumper

Sintonizzatore radio FM con RDS, connettore coassiale per antenna FM esterna, terminatore

di linea incorporato, installazione su guida DIN (60715 TH35), occupa 2 moduli da 17,5 mm.

Il sintonizzatore FM è in grado di inviare sul bus il segnale audio digitale e i messaggi RDS ricevuti dalla

radio stessa. Il sintonizzatore FM riceve le stazioni radiofoniche (con le relative informazioni RDS) pre-

senti nella banda 87.50 – 108.00 MHz e permette inoltre di memorizzare fino a 8 stazioni radio diver-

se, per poterle poi richiamare attraverso i comandi inviati sul bus dai dispositivi di controllo By-me.

CARATTERISTICHE.

• Tensione nominale di alimentazione: BUS 29 V

•Morsetti:

1) 2 per il bus diffusione sonora

2) 2 per un’uscita bus By-me dove collegare fino a 3 dispositivi By-me

• Assorbimento: 35 mA

• Potenza dissipata: 1 W

• Installazione: su guida DIN (60715 TH35), ingombro 2 moduli

• Temperatura di funzionamento: -5 ÷ +45 °C (per interno)

• Pulsante di configurazione

• Possibilità di regolazione manuale della sensibilità di ingresso (si veda il manuale della centrale)

• Led bicolore per la configurazione e indicazione dello stato ON/OFF di funzionamento

• Connettore di tipo F femmina per antenna esterna

• Ponticelli per inserire la terminazione di linea audio

• Ponticello per la selezione del tipo d’antenna (esterna su connettore F oppure uso del cavo bus

come antenna)

CONFIGURAZIONE.

PER LE OPERAZIONI DI CONFIGURAZIONE SI VEDA IL MANUALE ISTRUZIONI DEL

SISTEMA By-me.

• Blocchi funzionali: 1

• Selezione del blocco funzionale (configurazione): durante la creazione dei gruppi, premere il

pulsante di configurazione e attendere l’accensione del led rosso.

A led rosso acceso, la centrale configura il blocco funzionale; al termine dell’operazione il led rosso

si spegne.

Impostazioni configurabili direttamente dal dispositivo

• Per impostare il tipo di antenna, cioè esterna su connettore F o interna sul bus, è sufficiente agire

sulla PIN STRIP situata vicino al connettore d’antenna (fig. 2):

1. Antenna su connettore F: Connettere insieme i pin 3 con 5 e 4 con 6

2. Antenna su bus: Connettere insieme i pin 3 con 1 e 4 con 2

IMPORTANTE: Se dal morsetto del bus audio non è presente un’ulteriore diramazione per il

collegamento di altri dispositivi audio (cioè se il dispositivo è il primo o l’ultimo di un ramo

audio), va chiuso il ponticello vicino al morsetto stesso (fig. 3 - terminazione della linea);

diversamente va lasciato aperto. Ogni estremità del bus diffusione sonora deve sempre

essere terminata.

REGOLE DI INSTALLAZIONE.

L’installazione deve essere effettuata da personale qualificato con l’osservanza delle disposizioni

regolanti l’installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

ATTENZIONE: Nel caso in cui venga utilizzata l’antenna esterna su connettore F il dispositivo deve

essere opportunamente separato da circuito a tensione pericolosa. L’antenna è un circuito SELV.

CONFORMITÀ NORMATIVA.

Direttiva EMC. Norme EN 50428, EN 55022, EN 55024.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla

ﬁne della propria vita utile deve essere raccolto separatamente dagli altri riﬁuti. L’utente dovrà, pertanto, confe-

rire l’apparecchiatura giunta a ﬁne vita agli idonei centri comunali di raccolta differenziata dei riﬁuti elettrotecnici

ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l’apparecchiatura

che si desidera smaltire al distributore, al momento dell’acquisto di una nuova apparecchiatura di tipo equiva-

lente. Presso i distributori di prodotti elettronici con superﬁcie di vendita di almeno 400 m2è inoltre possibile

consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori

a 25 cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclaggio,

al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi

sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

FRONT VIEW AND CONNECTIONS

By-me

01900

FM TUNER

CONF.

BUS

+- + -

LED and configuration

button

Automation system

TP bus terminals

(max 3 devices)

Speaker system bus

terminals

PIN-STRIP to select

the type of antenna by

means of the bridge

supplied

Antenna on bus cable: bridge posi-

tioned on PIN 3-1 and PIN 4-2

Connector F for

external antenna

Antenna on connector F: bridge

positioned on PIN 3-5 and PIN 4-6

FM radio tuner with RDS, coaxial connector for external FM aerial, integrated line termi-

nator, installation on DIN rail (60715 TH35), occupies 2 modules of 17.5 mm.

The FM tuner is able to send the digital audio signal and the RDS messages received by radio over the

bus. The FM tuner receives the radio stations (with the relevant RDS information) in the band 87.50

– 108.00 MHz and in addition enables saving up to 8 different radio stations, to then be able retrieve

them by using the commands sent over the bus by the By-me control devices.

CHARACTERISTICS.

• Rated supply voltage BUS 29 V

• Terminals:

1) 2 for the speaker system bus

2) 2 for a bus By-me output for connecting up to 3 By-me devices

• Absorption: 35 mA

• Dissipated power: 1 W

• Installation: on DIN rail (60715 TH35), size 2 modules

• Operating temperature: -5 - +45 °C (for indoor use)

• Configuration button

• Possibility of manual adjustment of input sensitivity (see control unit manual)

• Two-colour LED for configuring and indicating ON/OFF status of operation

• F-type female connector for external antenna

• Jumper to insert the audio line termination

• Jumper to select the type of antenna (external on connector F or use the Bus cable as an antenna)

CONFIGURATION.

FOR CONFIGURATION OPERATIONS, SEE THE By-me SYSTEM INSTRUCTIONS MANUAL.

• Functional blocks: 1

• To select the functional block (configuration): during group creation, press the configuration button

and wait for the red LED to light up.

With the red LED on, the control unit will configure the functional block; at the end of this operation

the red LED will go out.

Settings which can be configured directly from the device

• To set the type of antenna, that is to say external on connector F or internal on the bus, it is sufficient to

use the PIN STRIP situated next to the antenna connector (fig. 2):

1. Antenna on connector F: Connect together pins 3 with 5 and 4 with 6

2. Antenna on bus: Connect together pins 3 with 1 and 4 with 2

IMPORTANT: If there is no additional branch from the audio bus terminal to connect other

audio devices (if the device is the first and last of an audio branch), the bridge near the termi-

nal (fig. 3 - line termination) must be closed; otherwise it must be left open. Each end of the

speaker system bus must always be terminated.

INSTALLATION RULES

Installation should be carried out by qualified staff in compliance with the current regulations regarding

the installation of electrical equipment in the country where the products are installed.

WARNING: If the external antenna is used on connector F the device must be suitably separated

from the circuit with hazardous voltage. The antenna is a SELV circuit.

CONFORMITY.

EMC directive.

Standards EN 50428, EN 55022, EN 55024.

Bridge to terminate the

audio line open

Closing the bridges

with the jumpers

WEEE - Information for users

If the crossed-out bin symbol appears on the equipment or packaging, this means the product must not be

included with other general waste at the end of its working life. The user must take the worn product to a sorted

waste center, or return it to the retailer when purchasing a new one. Products for disposal can be consigned free

of charge (without any new purchase obligation) to retailers with a sales area of at least 400 m2, if they measure

less than 25 cm. An efﬁcient sorted waste collection for the environmentally friendly disposal of the used device,

or its subsequent recycling, helps avoid the potential negative effects on the environment and people’s health, and

encourages the re-use and/or recycling of the construction materials.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

Syntoniseur radio FM avec RDS, connecteur coaxial pour antenne FM externe, terminaison

de ligne intégrée, installation sur rail DIN (60715 TH35), occupe 2 modules de 17,5 mm.

Le syntoniseur FM transmet au bus un signal audio numérique et les messages RDS que la radio lui

envoie. Le syntoniseur FM reçoit les stations radio et les informations RDS correspondantes de la

bande 87.50 – 108.00 MHz. Il mémorise 8 stations qui peuvent être rappelées par les commandes

que les dispositifs By-me envoient sur le bus.

CARACTÉRISTIQUES.

• Tension nominale d’alimentation BUS 29 V

• Bornes:

1) 2 pour le bus de diffusion sonore

2) 2 pour une sortie bus By-me permettant de connecter 3 dispositifs By-me

• Absorption: 35 mA

• Puissance dissipée: 1 W

• Installation: sur rail DIN (60715 TH35), encombrement 2 modules

• Température de fonctionnement: - 5 ÷ + 45 °C (intérieur)

• Bouton de configuration

• Possibilité de réglage manuel de la sensibilité d’entrée (voir manuel du centrale)

• Led bicolore pour configuration et indication de l’état de fonctionnement ON/OFF

• Connecteur F femelle pour antenne externe

• Cavalier pour raccordement de la ligne audio

• Cavalier pour sélection du type d’antenne (externe sur connecteur F ou utilisation du câble bus

comme antenne)

CONFIGURATION.

POUR LES OPÉRATIONS DE CONFIGURATION, VOIR LE MANUEL D’INSTRUCTIONS DU

SYSTÈME By-me.

• Blocs fonctionnels 1

• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, appuyer sur le

bouton de configuration et attendre que la led rouge s’allume.

Lorsque la led rouge est allumée, la centrale configure le bloc fonctionnel ; à la fin de l’opération, la

led rouge s’éteint.

Paramètres à configurer directement par le dispositif.

• Pour paramétrer les antennes externes sur le connecteur F ou les antennes internes sur le bus, il

suffit d’utiliser la BROCHE STRIP située près du connecteur d’antenne (fig. 2).

1. Antenne sur le connecteur F: connecter la broche 3 à la broche 5 et la broche 4 à la broche 6.

2. Antenne sur le bus: connecter la broche 3 à la broche 1 et la broche 4 à la broche 2.

IMPORTANT: Si aucune autre dérivation ne part de la borne du bus audio pour connecter

des dispositifs audio supplémentaires (le dispositif est le premier et le dernier d’une branche

audio), fermer le cavalier près de la borne (fig. 3 - terminaison de la ligne) ; sinon le laisser

ouvert. Les extrémités du bus de diffusion sonore doivent être terminées.

RÈGLES D’INSTALLATION.

L’installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions qui

régissent l’installation du matériel électrique en vigueur dans le pays concerné.

ATTENTION : si l’antenne extérieure est branchée sur le connecteur F, le dispositif doit être séparé

du circuit sous tension dangereuse. L’antenne est un circuit SELV.

CONFORMITÉ AUX NORMES.

Directive CEM.

Normes EN 50428, EN 55022, EN 55024.

VUE DE FACE ET RACCORDS

By-me

01900

FM TUNER

CONF.

BUS

+- + -

Led et bouton

de configuration

Bornes TP bus système

automatisation (max 3

dispositifs By-me)

Bornes bus

diffusion

sonore

BROCHE STRIP pour

sélection du type d’anten-

ne par cavalier de série

Antenne sur câble bus : cavalier posi-

tionné sur les BROCHES 3-1 et 4-2

Connecteur F pour

antenne externe

Antenne sur connecteur F : cavalier posi-

tionné sur les BROCHES 3-5 et 4-6

Cavalier de terminaison

de la ligne audio ouvert

Fermeture du cavalier

par le jumper

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en ﬁn de vie

doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l’utilisateur devra se

charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l’achat d’un nouveau produit.

Il est possible de remettre gratuitement, sans obligation d’achat, les produits à éliminer de dimensions inférieures

à 25 cm aux revendeurs dont la surface de vente est d’au moins 400 m2. La collecte séparée appropriée pour

l’envoi successif de l’appareil en ﬁn de vie au recyclage, au traitement et à l’élimination dans le respect de l’en-

vironnement contribue à éviter les effets négatifs sur l’environnement et sur la santé et favorise le réemploi et/ou

le recyclage des matériaux dont l’appareil est composé.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

Sintonizador de radio FM con RDS, conector coaxial para antena FM externa, terminador de

línea incorporado, instalación en guía DIN (60715 TH35), ocupa 2 módulos de 17,5 mm.

El sintonizador FM puede enviar al bus la señal de audio digital y los mensajes RDS recibidos por la

radio. El sintonizador FM recibe las emisoras de radio (y la correspondiente información RDS) pre-

sentes en la banda de sintonización de 87.50 a 108.00 MHz y, además, permite memorizar hasta 8

emisoras de radio para poderlas seleccionar posteriormente mediante los mandos enviados al bus

por los dispositivos de mando By-me.

CARACTERÍSTICAS.

• Tensión nominal de alimentación: BUS 29 V

• Bornes:

1) Dos para el bus de difusión sonora

2) Dos para la salida del bus By-me a la cual conectar hasta tres dispositivos By-me

• Absorción: 35 mA

• Potencia disipada: 1 W

• Instalación: en guía DIN (60715 TH35), dimensiones de dos módulos

• Temperatura de funcionamiento: -5 ÷ +45 °C (para interiores)

• Pulsador de configuración

• Posibilidad de ajuste manual de la sensibilidad de entrada (consulte el manual de la centralita)

• Led bicolor para la configuración y la indicación del estado de funcionamiento (ON/OFF)

• Conector F hembra para antena externa

• Puente para insertar la terminación de la línea de audio

• Puente para seleccionar el tipo de antena (externa con conector F o uso del cable bus como antena)

CONFIGURACIÓN.

PARA LAS OPERACIONES DE CONFIGURACIÓN, VÉASE EL MANUAL DE INSTRUCCIONES

DEL SISTEMA By-me.

• Bloques funcionales: 1

• Selección del bloque funcional (configuración): durante la creación de los grupos, presionar el

pulsador de configuración y esperar a que se encienda el led rojo.

Con el led rojo encendido, la centralita configura el bloque funcional; al término de la operación, el

led rojo se apaga.

Configuraciones que se pueden realizar directamente desde el dispositivo

• El tipo de antena (externa con conector F o interna en el bus) se configura mediante el PIN STRIP

situado cerca del conector de la antena (fig. 2):

1. Antena con conector F:conectar el pin 3 con el 5 y el 4 con el 6

2. Antena en el bus: conectar el pin 3 con el 1 y el 4 con el 2

IMPORTANTE: Si desde el borne del bus audio no existe ninguna derivación para conectar otros

dispositivos de audio (es decir, si el dispositivo es el primero o el último de un ramal de audio), hay que

cerrar el puente al lado del borne (fig. 3 - terminación de la línea); en caso contrario, se tiene que dejar

abierto. Los dos extremos del bus de difusión sonora han de estar terminados.

NORMAS DE INSTALACIÓN.

La instalación debe ser realizada por personal cualificado cumpliendo con las disposiciones en vigor

que regulan el montaje del material eléctrico en el país donde se instalen los productos.

ATENCIÓN: Si se utiliza la antena externa en el conector F, es necesario separar de forma adecuada

el dispositivo del circuito con tensión peligrosa. La antena es un circuito SELV.

CONFORMIDAD NORMATIVA.

Directiva EMC. Normas EN 50428, EN 55022 y EN 55024.

VISTA FRONTAL Y CONEXIONES

By-me

01900

FM TUNER

CONF.

BUS

+- + -

Led y pulsador

de configuración

Bornes bus TP sistema

de automatización (máxi-

mo 3 dispositivos By-me)

Bornes bus de difusión

sonora

PIN STRIP para selec-

cionar el tipo de antena

mediante el puente en

dotación

Antena en la cable bus: puente

colocado en los PIN 3-1 y PIN 4-2

Conector F para

antena externa

Antena en el conector: puente

colocado en los PIN 3-5 y PIN 4-6

Puente de terminación

de la línea de audio

abierto

Puente de terminación de

la línea de audio cerrado

RAEE - Información para los usuarios

El símbolo del contenedor tachado, cuando se indica en el aparato o en el envase, indica que el producto, al

ﬁnal de su vida útil, se debe recoger separado de los demás residuos. Al ﬁnal del uso, el usuario deberá encar-

garse de llevar el producto a un centro de recogida selectiva adecuado o devolvérselo al vendedor con ocasión

de la compra de un nuevo producto. En las tiendas con una superﬁcie de venta de al menos 400 m2, es posible

entregar gratuitamente, sin obligación de compra, los productos que se deben eliminar con unas dimensiones

inferiores a 25 cm. La recogida selectiva adecuada para proceder posteriormente al reciclaje, al tratamiento y

a la eliminación del aparato de manera compatible con el medio ambiente contribuye a evitar posibles efectos

negativos en el medio ambiente y en la salud y favorece la reutilización y/o el reciclaje de los materiales de los

que se compone el aparato.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

UKW-TunermitRDS,Koaxialstecker fürexterneUKW-Antenne,eingebauterLeitungsabschluss,

Hutschienenmontage nach DIN (60715 TH35), belegt 2 Modulplätze à 17,5 mm.

Der UKW-Tuner kann das digitale Audiosignal sowie die vom Tuner empfangenen RDS-Meldungen

auf den Bus senden. Der UKW-Tuner empfängt die Radiosender (mit den entsprechenden RDS-

Informationen) im Frequenzband 87,50 – 108,00 MHz und kann bis zu 8 Radiosender speichern,

um diese dann anhand der von den Steuergeräten By-me auf den Bus gesendeten Schaltbefehle

abzurufen.

TECHNISCHE MERKMALE.

• Nennversorgungsspannung: BUS 29 V

• Klemmen:

1) 2 für den Beschallungsbus

2) 2 für einen By-me-Busausgang zum Anschluss von bis zu 3 By-me-Geräten

• Stromaufnahme: 35 mA

• Verlustleistung: 1 W

• Installation: auf DIN-Schiene (60715 TH35), Platzbedarf 2 Module

• Betriebstemperatur: -5 ÷ +45 °C (für innen)

• Konfigurationstaste

• Möglichkeit der manuellen Einstellung der Eingangsempfindlichkeit (siehe Steuereinheit - Handbuch)

• Zweifarbige LED für Konfiguration und Anzeige des Betriebszustands ON/OFF

• Buchse F für Außenantenne

• Schaltbrücke für Audioleitungsabschluss

• Schaltbrücke für Auswahl des Antennentyps (Außenantenne auf Buchse F oder Verwendung des

Buskabels als Antenne)

KONFIGURATION.

HINSICHTLICH DER KONFIGURATIONSVORGÄNGE WIRD AUF DIE DEM STEUERGERÄT

BEILIEGENDE BETRIEBSANLEITUNG DES SYSTEMS By-me.

• Funktionsblöcke. 1

• Wahl des Funktionsblocks (Konfiguration): beim Erstellen der Gruppen die Konfigurationstaste

drücken und auf das Aufleuchten der roten LED warten.Nach Aufleuchten der roten LED konfiguriert

die Steuereinheit den Funktionsblock; anschließend erlischt die rote LED.

Direkt vom Gerät aus konfigurierbare Einstellungen

• Die Wahl des Antennentyps, u.z. Außenantenne über Buchse F oder Innenantenne auf Bus, ein-

fach an der STECKERLEISTE neben dem Antennenstecker vornehmen (Abb. 2):

1. Antenne an Buchse F: Stifte 3 mit 5 und 4 mit 6 verbinden

2. Antenne auf Bus: Stifte 3 mit 1 und 4 mit 2 verbinden

WICHTIG: Liegt an der Audiobus-Klemme keine Abzweigung für den Anschluss weiterer

Audiogeräte vor (es sich also um das erste oder letzte Gerät in einem Audiozweig handelt), ist die

Schaltbrücke neben der Klemme zu schließen (Abb. 3 - Leitungsabschluss); andernfalls muss

sie geöffnet bleiben. Der Beschallungsbus muss an jedem Ende einen Abschluss aufweisen.

INSTALLATIONSVORSCHRIFTEN.

Die Installation muss durch Fachpersonal gemäß den im Anwendungsland des Geräts geltenden

Vorschriften zur Installation elektrischen Materials erfolgen.

ACHTUNG: Sollte die Außenantenne an der Buchse F verwendet werden, muss das Gerät in

angemessener Weise vom Stromkreis mit gefährlicher Spannung getrennt werden. Die Antenne ist

ein SELV-Stromkreis.

NORMKONFORMITÄT.

EMV-Richtlinie. Normen EN 50428, EN 55022, EN 55024.

FRONTANSICHT UND ANSCHLÜSSE

By-me

01900

FM TUNER

CONF.

BUS

+- + -

LED und

Konfigurationstaste

TP-Busklemmen Leitsystem

(max. 3 By-me-Geräte)

Klemmen

Beschallungsbus

STECKERLEISTE zur

Wahl des Antennentyps

über mitgelieferte

Schaltbrücke

Antenne auf Bus-Kabel: Jumper

auf STIFT 3-1 und STIFT 4-2

Buchse F für

Außenantenne

Antenne auf Buchse F: Jumper

auf STIFT 3-5 und STIFT 4-6

Schaltbrücke für

Audioleitungsabschluss

geöffnet

Schließung der

Schaltbrücke mittels

Jumper

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist darauf hin, dass

das Produkt am Ende seiner Nutzungsdauer getrennt von den anderen Abfällen zu entsorgen ist. Nach Ende

der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Mül-

lentsorgung zu deponieren oder es dem Händler bei Ankauf eines neuen Produkts zu übergeben. Bei Händlern

mit einer Verkaufsﬂäche von mindestens 400 m2können zu entsorgende Produkte mit Abmessungen un-

ter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem

Recycling, der Behandlung und der umweltverträglichen Entsorgung zugeführten Gerätes trägt dazu bei, mögli-

che negative Auswirkungen auf die Umwelt und die Gesundheit zu vermeiden und begünstigt den Wiederein-

satz und/oder das Recyceln der Materialien, aus denen das Gerat besteht.

Viale Vicenza, 14

36063 Marostica VI - Italy

www.vimar.com

49400333B0 05 2204

01900

SMART AUTOMATION BY-ME PLUS

Ραδιοφωνικός δέκτης FM με RDS, ομοαξονικό συνδετήρα για εξωτερική κεραία FM,

ενσωματωμένο τερματιστή γραμμής, για εγκατάσταση σε οδηγό DIN (60715 TH35), με

διαστάσεις 2 μονάδων των 17,5 mm.

Ο δέκτης FM αποστέλλει στο bus το ψηφιακό σήμα ήχου και τα μηνύματα RDS που λαμβάνονται από

το ραδιόφωνο. Ο δέκτης FM λαμβάνει τους ραδιοφωνικούς σταθμούς (με τις σχετικές πληροφορίες

RDS) που υπάρχουν στη ζώνη 87,50 – 108,00 MHz και παρέχει επίσης τη δυνατότητα αποθήκευσης

έως 8 διαφορετικών ραδιοφωνικών σταθμών για μεταγενέστερη ανάκληση μέσω εντολών που

αποστέλλονται στο bus από τις συσκευές ελέγχου By-me.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ.

• Ονομαστική τάση τροφοδοσίας: BUS 29 V

• Ακροδέκτες:

1) 2 για το bus του συστήματος ηχητικής εγκατάστασης

2) 2 για την έξοδο του bus By-me όπου μπορούν να συνδεθούν έως 3 συσκευές By-me

• Απορρόφηση: 35 mA

• Απώλεια ισχύος: 1 W

• Εγκατάσταση: σε οδηγό DIN (60715 TH35), με διαστάσεις 2 μονάδων

• Θερμοκρασία λειτουργίας: -5 ÷ +45°C (για εσωτερικό χώρο)

• Πλήκτρο διαμόρφωσης

• Δυνατότητα χειροκίνητη ρύθμιση της ευαισθησίας εισόδου (βλέπε εγχειρίδιο του πίνακα)

• Δίχρωμη λυχνία led για τη διαμόρφωση και την επισήμανση της κατάστασης ενεργοποίησης/απενεργοποίησης

• Συνδετήρας θηλυκού τύπου F για εξωτερική κεραία

• Γέφυρα για τερματισμό της γραμμής ήχου

• Γέφυρα για την επιλογή του τύπου της κεραίας (εξωτερική κεραία σε συνδετήρα F ή χρήση του

καλωδίου bus ως κεραία)

ΔΙΑΜΟΡΦΩΣΗ.

ΓΙΑ ΤΙΣ ΔΙΑΔΙΚΑΣΙΕΣ ΔΙΑΜΟΡΦΩΣΗΣ ΑΝΑΤΡΕΞΤΕ ΣΤΟ ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΤΟΥ

ΣΥΣΤΗΜΑΤΟΣ By-me.

• Λειτουργικές μονάδες: 1

• Επιλογή της λειτουργικής μονάδας (διαμόρφωση): κατά τη δημιουργία των ομάδων, πατήστε το

πλήκτρο διαμόρφωσης και περιμένετε μέχρι να ανάψει η κόκκινη λυχνία led. Όταν είναι αναμμένη

η κόκκινη λυχνία led, η κεντρική μονάδα διαμορφώνει τη λειτουργική μονάδα και στο τέλος της

διαδικασίας, η κόκκινη λυχνία led σβήνει.

Ρυθμίσεις που μπορούν να διαμορφωθούν απευθείας από τη συσκευή

• Για να ρυθμίσετε τον τύπο της κεραίας, δηλ. εξωτερική κεραία σε συνδετήρα F ή εσωτερική

κεραία στο bus, πρέπει να πραγματοποιήσετε τις κατάλληλες συνδέσεις στη βάση ακίδων που

βρίσκεται κοντά στο συνδετήρα κεραίας (εικ. 2)

1.Κεραία σε συνδετήρα F: Συνδέστε μαζί τις ακίδες 3 και 5 και τις ακίδες 4 και 6

2. Κεραία στο bus: Συνδέστε μαζί τις ακίδες 3 και 1 και τις ακίδες 4 και 2

ΣΗΜΑΝΤΙΚΟ: Εάν στον ακροδέκτη του bus ήχου δεν υπάρχει επιπλέον διακλάδωση για τη σύνδεση άλλων

συσκευών ήχου (δηλ. εάν η συσκευή είναι η πρώτη ή η τελευταία σε μια διακλάδωση ήχου), πρέπει να

κλείσετε τη γέφυρα κοντά στον ακροδέκτη αυτό (εικ. 3 - τερματισμός γραμμής), διαφορετικά, πρέπει να την

αφήσετε ανοικτή. Κάθε άκρο του bus του συστήματος ηχητικής εγκατάστασης πρέπει να τερματίζεται πάντα.

ΚΑΝΟΝΙΣΜΟΙ ΕΓΚΑΤΑΣΤΑΣΗΣ.

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους

κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη

χώρα όπου εγκαθίστανται τα προϊόντα.

ΠΡΟΣΟΧΗ: Στην περίπτωση στην οποία χρησιμοποιείται εξωτερική κεραία σε συνδετήρα F, η

συσκευή πρέπει να διαχωρίζεται κατάλληλα από το κύκλωμα επικίνδυνης τάσης. Η κεραία είναι

ένα κύκλωμα SELV.

ΣΥΜΜΟΡΦΩΣΗ ΜΕ ΤΑ ΠΡΟΤΥΠΑ.

Οδηγία ΗΜΣ. Πρότυπα EN 50428, EN 55022, EN 55024.

ΜΠΡΟΣΤΙΝΗ ΠΛΕΥΡΑ ΚΑΙ ΣΥΝΔΕΣΕΙΣ

By-me

01900

FM TUNER

CONF.

BUS

+- + -

Λυχνία led

και πλήκτρο

διαμόρφωσης

Ακροδέκτες bus TP

συστήματος αυτοματισμού (3

συσκευές By-me το μέγιστο)

Ακροδέκτες bus

συστήματος ηχητικής

εγκατάστασης

Βάση ακίδων για

επιλογή τύπου κεραίας

μέσω της παρεχόμενης

γέφυρας.

Κεραία σε καλώδιο bus:

τοποθέτηση γέφυρας στις

ακίδες 3-1 και 4-2.

Συνδετήρας F για

εξωτερική κεραία

Κεραία σε συνδετήρα F:

τοποθέτηση γέφυρας στις

ακίδες 3-5 και 4-6.

Ανοικτή γέφυρα

τερματισμού γραμμής ήχου

Κλειστή

γέφυρα μέσω

βραχυκυκλωτήρα

ΑΗΗΕ - Ενημέρωση των χρηστών

Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει

ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο

τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης

συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης

με επιφάνεια πωλήσεων τουλάχιστον 400 m2 μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά

άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη

συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά

συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την

υγεία και προωθεί την επαναχρησιμοποίηση ή/και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.

Inhaltsverzeichnis

Sprachen:

Andere Vimar Tuner Handbücher

Vimar

Vimar by-me 01900 Bedienungsanleitung

Beliebte Tuner Handbücher anderer Marken

Tunersys

Tunersys WS16 1 Bedienungsanleitung

Arcam

Arcam DT91 Bedienungsanleitung

Magnum

Magnum MD 102T Bedienungsanleitung

HDHomeRun

HDHomeRun 20121008 Bedienungsanleitung

Crestron

Crestron C2N-TXM Bedienungsanleitung

Eico

Eico HFT-92 Bedienungsanleitung

MFJ

MFJ MFJ-928 Bedienungsanleitung

NAD

NAD C 445 Bedienungsanleitung

Sony

Sony ST-SA5ES Bedienungsanleitung

Sirius Satellite Radio

Sirius Satellite Radio SC-FM1 Bedienungsanleitung

Antique Automobile Radio

Antique Automobile Radio 283501B Bedienungsanleitung

Monacor

Monacor PA-1200R Bedienungsanleitung

Technics

Technics ST-X301L Bedienungsanleitung

Manhattan

Manhattan 176156 Bedienungsanleitung

Marantz

Marantz ST-15S1 Bedienungsanleitung

Korg

Korg HA-40 Bedienungsanleitung

Harman Kardon

Harman Kardon TU915 Bedienungsanleitung

Teac

Teac T-1D Bedienungsanleitung
