Vivotek FD8166 Bedienungsanleitung

SC - 21

中文(简体)

如果发生上述情况请联系您的经销商。

请将网络摄像头远离水源。如果弄湿网络摄

像头，请立即关闭。

如果网络摄像头冒烟或有异常气味，请立即关闭。

切勿将网络摄像头放在高湿环境中。

如果发生上述情况请联系您的经销商。

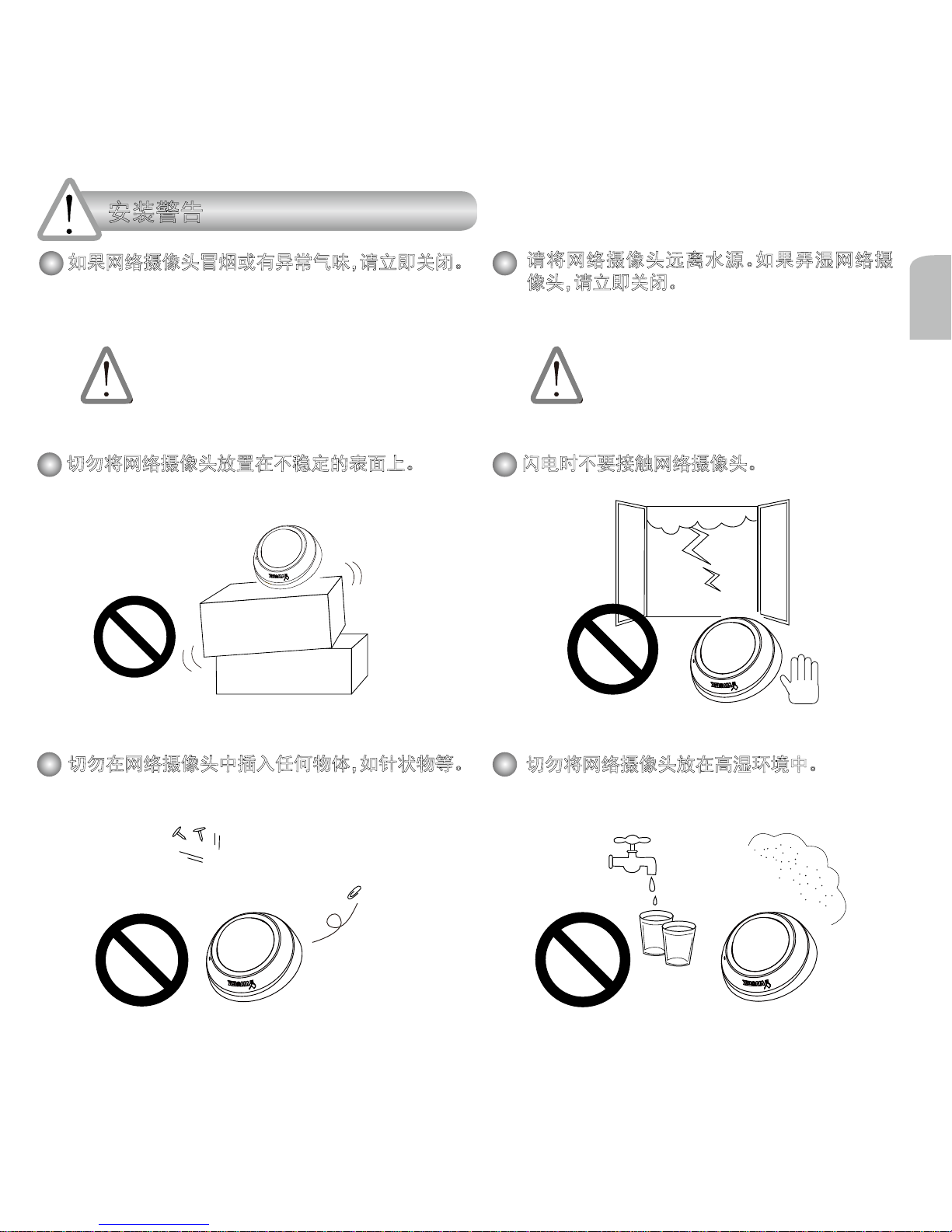

安装警告

切勿在网络摄像头中插入任何物体，如针状物等。

切勿将网络摄像头放置在不稳定的表面上。闪电时不要接触网络摄像头。

SC - 22

螺钉

FD8166

快速安装向导 / 保修卡软件 CD

檢查包装內容

注意：

所有电缆均由用户提供。请使用CAT5标准的非屏蔽双绞线

(UTP)或是质量更好的电缆。为了能够透过路由路径通过以

太网电缆，因此允许使用的电缆最大直径是 5.2 mm。

焦距调整工具

SC - 23

中文(简体)

外部视图

物理描述

如果您需要将电缆从底部穿出再穿过天花板或墙上的孔进行布线，

无须移除滑盖。

释放卡口

DI+ DI-

最大是40 V

滑盖

数字输入

镜头

倾斜调整螺栓

重置按鈕

螺栓槽

内视图

RJ-45插座

侧面视图

MicroSD/SDHC/SDXC

卡插槽

SC - 24

硬件安装

拆除半球形盖子

1. 用一只手握住摄像头的底部，另一只手握住半

球形盖子。按下释放按钮。

2. 拆除半球形盖子。

3. 如果您需要将电缆从摄像头的一侧进行布线

而不是通过天花板或墙上的孔，那么先将滑盖

拆除。 1

半圆形缺口

释放卡口

滑盖

0002D10766AD

1. 在安装摄像头前记录MAC地址。

重要事项:

建议使用无应变消除罩的以太网电缆。如果您的电

缆有消除罩，则拆除该保护罩。

应变消除罩

注意：

2. 您可以检查您摄像头上所安装的镜头种类的型

号名称后缀。可以使用的镜头是：

F2：2.8mm；F3: 3.6mm；F6：6mm。焦距

越短，视野越宽。

SC - 25

中文(简体)

安装网络摄像头－安装于天花板或墙壁

1. 使用摄像头上的曲线槽为模板在天花板的安装位置处标记钻孔位置。在天花板上钻两个孔；并且

用锤子锤入塑料膨胀螺栓。

2. 如果您想要将电缆穿过天花板或墙壁，则需再钻另一个孔。

3. 将以太网电缆连接并穿过天花板或墙壁进行布线。

4. 使用两个附送的螺栓将网络摄像头安装到天花板上。

注意：

1. 暂时不要将安装螺栓完全拧紧于螺栓槽中。因为之后

您可能需要将摄像头进行左转或右转以获得一个最佳

的摄像方向。

2. 此摄像头只能用以太网供电。其没有直流电或交流电

输入连接器。

3. 如左图所示，您也可以从一侧进行电缆排布。

布线孔位置

SC - 26

网絡連線

以太网供电(PoE)

POWER C

OLLIS

ION

LINK

CEIVE

PARTITION

12345

PoE 交换机

使用支持 PoE 的交换机时

该摄像头支持 PoE，允许电力和数据通过以太网线缆进行传输。参阅下图，通过以太网线缆将摄像

头与 PoE 交换机相连接。

使用非 PoE 交换机时

使用 PoE 馈电器（可选）连接摄像头和非 PoE 交换机。

POWER C

OLLIS

ION

LINK

RECEIVE

PARTITION

12345

PoE 馈电器

（可选）

非PoE 交换机

SC - 27

中文(简体)

分配 IP 地址

0002D10766AD

1. 运行软件 CD 中Software Utility（软件实用工具）目录下的“安装向导”。

2. 程序将会对您的网络环境进行分析。分析完网络后，请单击“下一步”按钮以继续运行程序。

0002D10766AD

172.16.7.13 PZ71X2

FD8166

Installation

Wizard 2

3. 程序将搜索同一局域网中的VIVOTEK视频接收器、视频服务器或网络摄像头。

4. 在简易检索后，将弹出主要的安装窗口。双击与摄影机标签上标记的地址相符的MAC地址或包装箱标

签上的序列号，以打开带网络摄像机的浏览器會話視窗。

SC - 28

有关摄像头配置的更多信息，请参阅软件 CD 上的用

户指南。

准备使用

1. 带网络摄像机的浏览器会话将提示如下内容。

2. 您应能从您的摄影机中观看到现场视频。对于一个部署了多个摄影机的系统，您还应安装软件CD

中的32通道录影软件。如需了解其详细的安装信息，敬请参见相关文件。

SC - 29

中文(简体)

警告

切勿用手调整镜头组件的倾斜角度。否则会破坏摄

像头精密的倾斜机制。

1. 镜头模块附近有一个倾斜调整螺栓。请使用

＃0、＃1或＃2十字螺丝刀拧动螺栓，同时镜头

会向上或向下移动。

2. 您也可以将倾斜调整螺栓沿着其曲线型螺栓槽

转动以调整摄像头的水平定向。

3. 当您更改摄像头的水平摄像方向后需拧紧其安

装螺栓。

镜头向上镜头向下

25°

57°

調節鏡头
