Vivotek PZ8111 Bedienungsanleitung
P/N: 625015200G Ver.1.0
Copyright 2011 VIVOTEK INC. All rights reserved.
c
10x Zoom‧Multiple Streams‧PoE
PZ8111/21/11W/21W
This guide describes the basic functions of PZ8111/21/11W/21W.
All detailed information is described in the user’s manual.
DE - 61
Deutsch
Wenden Sie sich in solchen Fällen an
Ihren Fachhändler.
Halten Sie die Netzwerkkamera von
Wasser und sonstiger Feuchtigkeit
fern. Falls die Netzwerkkamera
nass oder feucht geworden sein
sollte, schalten Sie sie sofort aus.
Hinweise zur Betriebstemperatur
siehe Benutzeranleitung.
Netzwerkkamera bei
Rauchentwicklung oder
ungewöhnlichem Geruch sofort
abschalten.
Stellen Sie die Netzwerkkamera
nicht in der Nähe von Wärmequellen
(z. B. Fernsehgeräte, Heizgeräte,
etc.) auf.
Setzen Sie die Netzwerkkamera
keiner direkten Sonneneinstrahlung
aus.
Stellen Sie die Netzwerkkamera
nicht in feuchter Umgebung auf.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Wenden Sie sich in solchen Fällen an
Ihren Fachhändler.
Warnung vor der Installation
DE - 62
Netzwerkkamera nur auf feste
Unterlagen abstellen.
Netzwerkkamera bei Gewittern nicht
anfassen.
Zerlegen Sie die Netzwerkkamera
nicht.
Netzwerkkamera nicht fallen lassen.
Keine Fremdkörper, z. B. Nadeln, in
die Netzwerkkamera einführen.
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Activity
Power/MIC
Schwenken und Neigen Sie die
Netzwerkkamera nicht manuell,
wenn sie eingeschaltet ist.
Activity
Power/MIC
DE - 63
Deutsch
5
1
0
0
0
0
2
0
2
G
Antenne
(nur PZ8111W/21W)
Schrauben
PZ8111/21/11W/21W
A/V Kabel
Netzadapter
Kurzinstallationsanleitung /
Garantiekarte
Software-CD
Activity
Power/MIC
Deckenbefestigungs-
Klammern

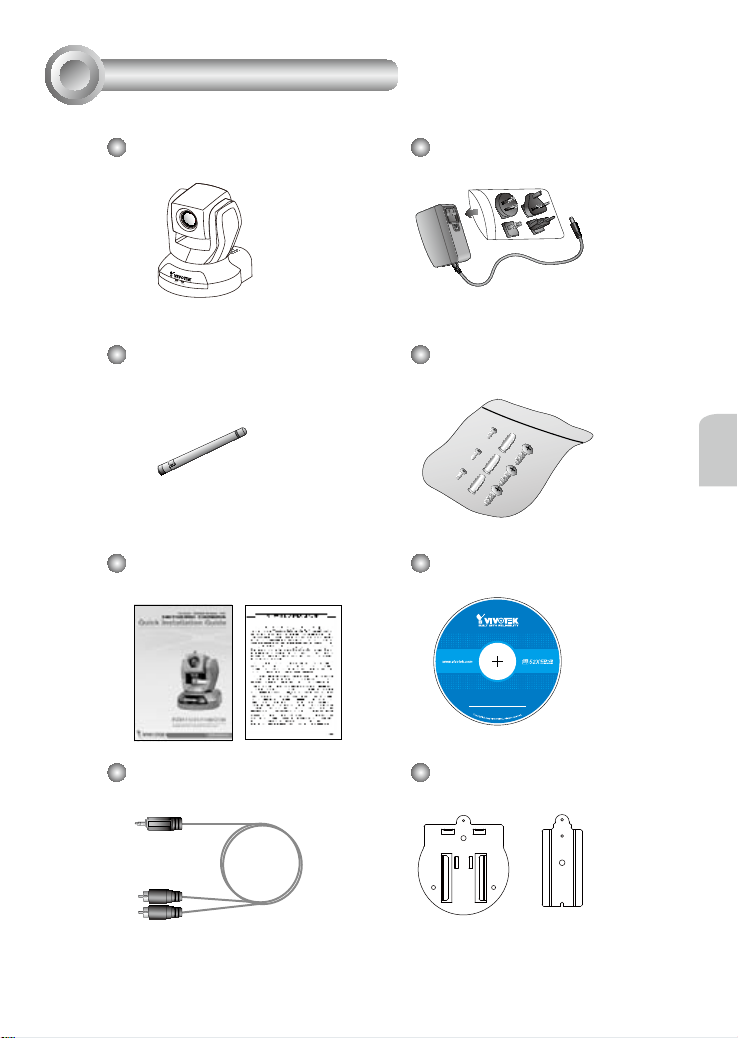

Packungsinhalt kontrollieren
1
DE - 64
Vorderseite
Rückseite
Activity
Power/MIC Integriertes Mikrofon
Status LED
Linse
Rücksetztaste
(versenkt)
Umschalter für
externes/internes
Mikrofon
AV Ausgang
Antenne
(nur PZ8111W/21W)
Beschreibung der Teile
2
Ethernet 10/100
RJ45 Anschluss
Allgemein E/A
Anschlussleiste
Mikrofoneingang
Stromkabelbuchse
e e
AV
DE - 65
Deutsch
2
Wandmontage der Netzwerkkamera
1. Verbinden Sie die Deckenbefestigungs- Klammer A mit der Netzwerkkamera
und sichern Sie diese mit zwei kleinen Schrauben.
2. Bohren Sie drei Löcher in die Decke; befestigen Sie die Plastikanker mit einem
Hammer in den Löchern.
3. Befestigen Sie die Deckenbefestigung B mit drei Schrauben an der Decke.
4. Schieben Sie die Netzwerkkamera in die Deckenbefestigung B.
5. Sichern Sie die Deckenbefestigung A und B mit einer kleinen Schraube.
2
3
4
1
A B
5
Hardwareinstallation
3
DE - 66
Allgemeine Verbindung (ohne PoE)
1. Falls Sie externe Geräte, wie Sensoren und Alarmanlagen haben, so stellen Sie eine
Verbindung mit der Allgemeinen E/A Anschlussleiste her.
2. Schließen Sie die Kamera über ein Ethernetkabel an einen Hub an.
3. Verbinden Sie das Netzkabel der Netzwerkkamera mit einer Steckdose.
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
2
3
Ethernet-Switch
Netzwerkverwendung
4
1
1: Strom
2: Digitaler Ausgang
3: Digitaler Eingang
4: Erdung
DE - 67
Deutsch
Power over Ethernet (PoE)
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
PoE Switch
e e
POWER COLLISION
LINK
RECEIVE
PARTITION
12345
AV
Bei Verwendung eines Switch ohne PoE
Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera
und einem Switch ohne PoE zwischen zu schalten.
PoE-Power-Injector
(optional)
Bei der Verwendung eines Switch mit PoE
Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über ein einzelnes
Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kamera eines Switch mit
PoE mithilfe eines Ethernetkabels.
Switch ohne PoE
DE - 68
0002D10766AD
RoHS
Network Camera
PZ8111W
1. Führen Sie den „Installationsassistenten 2“ im Verzeichnis Software Utility auf der
Software-CD aus.
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse Ihres Netzwerkes
klicken Sie bitt auf die Schaltäche „Weiter“, um das Programm fortzusetzen.
3. Das Programm wird die VIVOTEK Netzwerkgeräte im selben LAN durchsuchen.
4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf dieMAC-
Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet
Explorer mit der Netzwerkkamera zu verbinden.
0002D10766AD
172.16.7.13 PZ71X2
PZ81X1
Installation
Wizard 2
IW
2
IP-Adresse zuweisen
5
DE - 69
Deutsch
Beachten Sie für das weitere Setup die Benutzeranleitung auf der Software-CD.
Betriebsfertig
6
1. Zugriff auf die Netzwerkkamera aus dem Internet.
2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch
Aufnahmeprogramme.
