Voxoa P60 Bedienungsanleitung
User Manual
使用說明書
雙
CD/MP3USB
播放器
P
6
0
Dual CD/MP3
Player w/USB
2
目錄
中文
重要安全指示 ......................................................................................................... 04
產品特色 ............................................................................................................... 06
主要特色 .............................................................................................................. 06
功能與特色 ............................................................................................................ 07
連接方式 ............................................................................................................... 08
部件名稱與功能 ...................................................................................................... 10
控制器前面板 ....................................................................................................... 10
控制器後背板 ....................................................................................................... 13
播放器前面板 ....................................................................................................... 13
播放器後背板 ........................................................................................................ 14
顯示屏幕 ............................................................................................................. 15
功能設定選單 ......................................................................................................... 17
操作控制 ............................................................................................................... 18
VOXOA TUNEBOX資料庫建立軟件 ........................................................................... 21
規格 ..................................................................................................................... 24
P60
3
Contents
ENGLSH
IMPORTANT SAFETY INSTRUCTIONS ......................................................................... 26
FEATURES ............................................................................................................. 28
MAIN FEATURES ................................................................................................... 28
FEATURES & FUNCTION .......................................................................................... 29
CONNECTIONS ...................................................................................................... 30
PART NAMES AND FUNCTIONS ................................................................................. 32
Remote Controller Front Panel ................................................................................... 32
Remote Controller Rear Panel...................................................................................... 35
Main Unit Player Front Panel ....................................................................................... 35
Main Unit Player Rear Panel ........................................................................................ 36
Display ............................................................................................................... 37
UTILITY MENU ......................................................................................................... 39
OPERATIONS ......................................................................................................... 40
VOXOA TUNEBOX SOFTWARE ................................................................................... 43
SPECIFICATIONS .................................................................................................... 46
4
中
文
1. 閱讀說明書 - 操作本產品前應先閱讀所有安全性及操作說明。
2. 保留說明書 - 安全性及操作說明應妥善保存供未來參考用。
3. 留心警告 - 所有在本產品及操作說明上的警告都要遵守。
4. 參照說明書 - 需參照所有操作及使用說明。
5. 水和濕氣 - 在操作本產品時絕對不要靠近水-例如靠近浴缸、臉盆、洗碗槽、洗衣盆、游泳池、及在潮濕
地下室等等。禁止將装有异体的容器，例如花瓶，酒瓶等至於本產品上。
6. 移動平台及固定檯面 - 本產品只能使用在製造商所建議的移動平台及固定檯面。本產品與移動平
台的組合在移動時應特別注意。突然地停止，過大的外力及不平衡的表面，都會造成本產品在移
動平台上翻覆。
7. 牆壁或天花板架置 - 本產品應只參照製造商所建議的方式來架置在牆壁或天花板上。
8. 高溫 - 本產品應遠離熱氣來源，例如散熱器、暖器、火爐或者其他會產生高溫的用品(包含擴大機)。
9. 電源 - 本產品只能照電壓標籤所示來操作。如果你不確定你住家的電源的種類，請諮詢你的產品賣家或當
地電力公司。若本產品需要用電池或其他電源，請參照操作說明書。
10. 接地與電極 - 本產品可能供給極化交流電插頭。插頭只有一個方向插入插座。這是一個安全裝置，如果沒
辦法完全插入插座，請試著把插頭反方向。如果插頭仍無法插入插座，請連絡電工來更換插座，請勿毀
損安全性為考量的插頭。
11. 電源線的保護 - 電源供應線應該妥善規劃佈線的路徑，避免被其他物件所纏繞。應特別注意所使用的插座
是否與電源供應線的插頭吻合，這插座要靠近本產品的使用地點。
12. 清潔 - 本產品須依照製造商所建議的方式做清潔。清潔本產品應使用柔軟的乾布清潔。
13. 交流電供電零件 - 維修完成後在交還產品給使用者前，應使用電阻測量表測量交流電插頭及所有暴露在外
的金屬零件，電阻值應大於100k歐姆。
14. 長時間未使用 - 本產品在長時間未使用的狀況下，應將插頭拔除。
15. 物體及液體進入 - 小心不要讓物體掉入及液體流進本產品裡。
16. 損壞需求服務 - 當A.電源線或插頭已經毀損；或B.異物或液體掉進本產品；或C.本產品暴露在雨中；或
D.操作或功能不正常；或E.本產品被摔落或內部損壞時，應送回合格的服務人員處進行維修。
17. 售後服務 - 除了操作說明書所提到的正常操作外，使用者不應進行其他不當操作或試圖自行維修。當本產
品有問題時應請教合格的維修服務人員或送回合格的維修站進行維修服務。
重要安全指示
P60
5
中
文
18. 保持本產品在空氣流通的環境中 - 本產品上的散熱孔提供流通的空氣，以避免本產品在操作時產生過熱的
現象。這些為保持本產品空氣流通的散熱孔嚴禁被阻隔或被其他物品覆蓋。特別是較柔軟的表面，例如
床，沙發及地毯等等。本產品不應被安裝在內建的空間內，例如書櫥及架子，除非能夠依製造產商所規範
的空氣流通指示建構。
19. 連接安裝 - 請勿安裝非本產品製造商所建議的連接器材，以避免本產品遭受損害。
20. 配件 - 請勿將本產品放置在不穩定的移動推車，三角架，支撐架或桌子上。本產品可能會掉落因而使小孩
或是成人受傷，並且本產品會受到嚴重的損害。只能使用製造商所建議的移動推車，三角架，支撐架或桌
子，或是與本產品一起銷售的配件。必須依製造商指示安裝本產品，並且安裝的配件必須使用製造商所建
議的。
21. 閃電 - 為保護本產品在風雨期間不受到閃電的影響及侵害，當本產品長時間不使用時將插頭拔除，並拆除
天線。這將保護本產品免於受到閃電及電源突然增加的損害。
22. 替換零件 - 當需要替換零件時，請確保維修技術人員使用製造商所指定的零件或是與原零件具有相同特性
的替代品。未經授權的替代零件會導致過熱著火，電磁衝擊或其他嚴重的損害。
23. 安全性檢查 - 本產品在進行維修或任何服務時，請要求維修服務人員進行安全性檢查，以確保本產品在正
確地操作狀況下。
重要安全指示
警 告
嚴禁本產品暴露在下雨及潮濕的環境之中，以降低起火及觸電的危險。本產品避免暴露在會滴水及會濺到
水的環境中。裝有液體的容器絕對禁止放在本產品上，例如酒瓶，花瓶等等。
注 意
為了杜絕觸電的危險，請勿使用不合規格的插座。應使用插頭能夠完全插入插座的插孔。
注意:嚴禁打開機蓋以降低觸電的風險。維修及更換零件請諮詢維修中心
合格的維修工程師。
三角形中有個驚嘆號是為了提醒使用者重要的操作及維護指示。
三角形中有個箭頭的閃電標誌是為了警告在產品內部因未絕緣而可能產生的高壓電，這高壓電會
造成觸電的危險。
6
中
文
產品特色
- 主要特色
播放MP3的檔案
P60 可以讀取與顯示燒錄在光盤的MP3檔案，可以由單一的光盤上儲存更多的音樂，大幅增加一張光盤可以播放
的時間。透過內建檔案搜尋系統，檔案可以被很快地找尋。除此之外MP3檔案的ID3標籤，可以顯示在屏幕上，
便於音樂的找尋與使用。
MP3 檔案搜尋系統與CD文字顯示
越來越多的MP3音樂檔案，要找尋實在不容易。P60 內建MP3檔案搜尋系統，讓你從眾多的檔案中能夠快速的
找尋，你可搜尋檔案依照歌手名稱，歌曲名稱或是由檔案夾名稱來找尋。除此之外，MP3 ID3 Tag與Audio CD
Text，可支援顯示在超大易於閱讀的顯示屏幕上，讓搜尋歌曲的操作更為容易。
支援外接USB設備
在現今數碼時代，USB設備成為最便利的音樂儲藏收集設備。P60支援外接的USB大量儲存設備。你可以連接U
盤或是USB外接硬盤，儲存MP3/WAV檔案多達999個資料夾，每個資料夾可以有多達999個檔案。
VOXOA TUNEBOX 軟件
支援VOXOA TUNEBOX軟件，可以使得讀取與搜尋大量的檔案變得更為快速與容易。VOXOA TUNEBOX軟件可
以一次性的掃描所有儲存在你外接USB設備的音樂檔案，然後建立一個資料庫檔案加快讀取速度。
抗震緩衝內存
使用抗震緩衝內存來避免因震動所引起的音樂播放中斷。緩衝內存的設計，播放器不因外力的震動所影響，以確
保音樂在播放的過程中能夠持續不間斷的播放。
多功能觸控轉盤
高解析度的觸控轉盤設計，能夠精確的模擬傳統黑膠唱盤刮盤的效果。這個觸控轉盤還可同時有多種不同的功
能，例如Pitch Bend ，Frame Search及刮盤使用。
無縫循環與循環Out點及時調整
透過無縫循環的功能，任何音樂的段落能在起始點(In Point)與結束點(Out Point)間不斷地重複播放。在循還播
放下，按下IN點鍵，會立即從IN點播放，連續按IN點鍵可產生特殊的效果。循環的Out點可以及時調整，讓循環
(Loop)的設定更為簡單及精確。
快捷循環 (Hot Loop)
在循環播放中，按下IN鍵，循環會立即回到起始點從頭播放，你可以重複按IN鍵，可產生特殊的音效表現。
播放速度控制與控制範圍 (Pitch Range)
高精確度推子，確保播放速度的調整的方便性與準確性。播放速度控制的範圍包含+/- 4%, +/-8%, +/-16%。
音調鎖定(Key Lock)
當你調整歌曲播放速度時，音調鎖定功能可以鎖定歌曲音樂的音調。你可以加快或減慢歌曲播放速度，音樂的音
調絲毫不會受到播放速度的改變而有變化。
P60
7
中
文
產品特色
交替播放 (RELAY PLAY)
使用交替播放功能，音樂能夠在兩個播放控制之間交替不間斷的播放。A播放控制一首音樂播完就會自動換到B
播放控制播放音樂，當B播放控制一首音樂播完時，又會自動回到A 播放控制順序播放下一首音樂。
推子啟動播放 (FADER START)
與相容的混音器連接，透過推子的切換，啟動播放器播放的功能。使用控制線將播放器與相容的混音器相連接
時，混音器上推子(交叉推子或是通道推子)的操作控制，就可以控制播放器回到起始點並立即播放。
- 功能與特色
播放器
‧ 標準19英吋 2U 機架式 (控制器2U，播放器2U)
‧ 高信賴性緩衝內存防震動播放
‧ 自動及手動節拍計算器
媒體種類
‧ 支援CD/MP3 播放及文字顯示
‧ 兩個USB 插口可外接USB儲存設備
‧ 支援ID3 TAG與光盤歌曲文字顯示
播放功能
‧ 立即讀取技術
‧ 推子啟動播放功能
‧ 連續交替播放功能
‧ 單曲與連續播放模式
音樂資料搜尋
‧ 歌曲與資料夾搜尋系統
‧ 一禎一禎精確搜尋
‧ 支援VOXOA TUNEBOX軟件，讓USB設備的音樂資料能快速搜尋
‧ 顯示音樂檔名與資料夾名稱
Cue點/音樂循環
‧ 自動Cue點功能設定每首音樂起始點
‧ 無縫的循環(Loop)與再循環(Reloop)功能
‧ 循環OUT點可立即調整
‧ 循環播放中，IN點鍵可做HOT LOOP操作
8
中
文
產品特色
速度調整
‧ 可調整播放速度範圍±4%, ±8%, ±16%, ±100% (CDDA)
‧ 高品質速度控制推子
‧ Pitch bend 增加減少控制按鈕
‧ Pitch bend可調整到+/- 100%
‧ 音調鎖定能夠讓音樂速度改變但不會影響到音樂原本的音調
Jog Wheel 轉盤
‧ 兩個高品質2.4”觸控轉盤
‧ 轉盤可用來做Pitch Bend與每禎(Frame)搜尋
‧ 有兩種轉盤模式，CDJ模式及Vinyal(括盤模式)
顯示屏幕
‧ 超大高量顯示屏幕能夠顯示重要功能
‧ 顯示目前播放位置
‧ 已播放/剩餘/總剩餘時間顯示
‧ 顯示MP3檔案ID3 Tag 及檔案夾名稱便於找尋
‧ 文字顯示檔案夾名稱
輸出
‧ 類比RCA輸出 X 2
1. 在進行連接前，請務必關掉電源開關，拔下插頭
2. 高品質的連接線可以提高保真度，為使本產品產生最好的聲音品質，盡請使用高品質的音訊連接線。
3. 不要使用過長的連接線。並確保插頭與插座是穩固的連接，若插頭與插座連接過鬆，會造成哼聲，雜訊，或是
斷斷續續的聲音輸出，這將會對你的喇叭，造成極大的危害。
4. 使用RCA音訊連接線，連接本器材與混音器。
注 意
: 請務必使用所提供的接線，使用其他類型的連接纜線恐會導致危險。

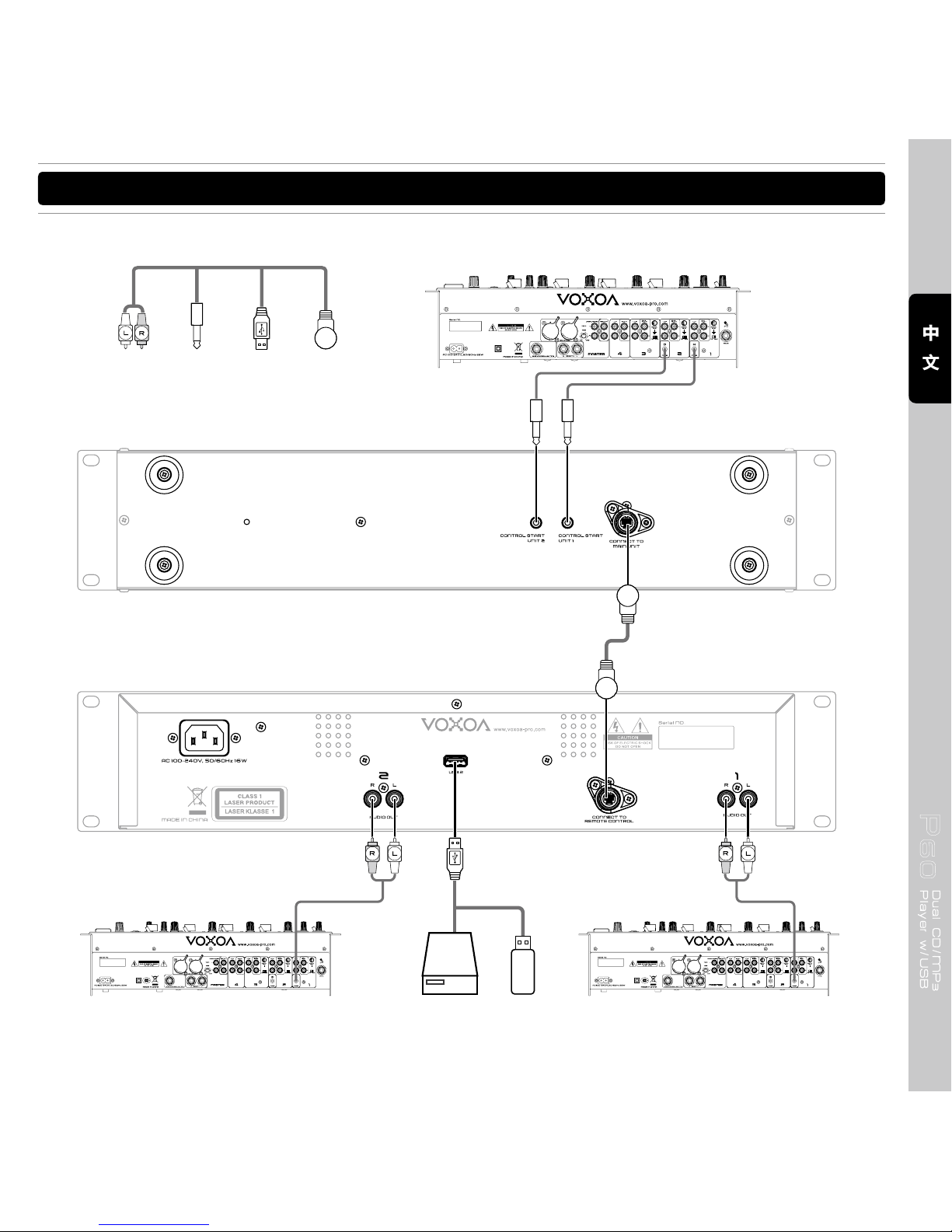

連接方式
P60
9
中
文
連接方式
控制器
播放器
混音器 混音器
混音器
CONTROL
CABLE
3.5mm
RCA USB
Type A
USB 儲存設備
10
中
文
部件名稱與功能
控制器前面板
1. 退片鍵
按下此按鈕將光盤退出。為了避免在音樂播放時誤觸此鍵而造成音樂中斷，退出光盤的功能，只有在播放暫停
的狀態下，才能夠使用。
2. 音樂來源選擇按鍵
用此按鍵選擇切換三種不同的音樂來源包含CD/USB1/USB2，當一打開電源開關時，內定的模式是CD。
3. 播放時間顯示模式切換按鍵
切換顯示屏幕上時間的表示方式。
ELAPSED 表示目前已播放的時間。
REMAIN 表示剩餘多少時間。
TOTAL REMAIN 表示整片光盤剩餘播放時間。
4. SGL/CTN 單曲/連續播放切換按鍵
這個功能讓你切換音樂的播放是單曲播放還是連續播放。
SGL = 單曲播放→ 當目前播放的音樂播放結束，播放器立即成為暫停的模式。
CTN = 連續播放→ 整片CD或是全部檔案夾的音樂連續播放。
5. 音樂速度調整推子
這個推子用來調整音樂播放的速度。
1 2 3 4 5
151618 17
789
101112131420
6
19
