Waldmann TANEO SARL Bedienungsanleitung
2
DEU Willkommen bei Waldmann
Vielen Dank, dass Sie sich für ein Produkt der Marke Waldmann entschieden haben.
Höchste Produktqualität sowie ein kundenfreundlicher Service sind die Basis für den
weltweit expandierenden Erfolg der Waldmann-Produkte.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für Sie
erreichbar:
Service-Hotline: +49 (0) 77 20 / 6 01 - 170
Service-E-Mail: [email protected]
Ihr Waldmann-Team
ENG Welcome to Waldmann
Thank you for having purchased a product of the Waldmann brand. Highest product
quality and a customer-friendly service are the basis for the successful distribution of
Waldmann products throughout the world.
If you want to make use of our service, our service team can be reached at:
Service Hotline: +49 (0) 77 20 / 6 01 - 170
Service E-Mail: [email protected]
Your Waldmann team
FRA Bienvenue a Waldmann
Nous aimerions vous remercier d‘avoir choisi un produit de la marque Waldmann.
Une qualité de produit élevée ainsi qu‘un service convivial pour le client sont la base du
succès mondial grandissant des produits Waldmann.
En cas de besoin, contacter notre équipe du service après-vente :
Service Hotline : +49 (0) 77 20 / 6 01 - 170
Service-E-Mail : [email protected]
Votre équipe Waldmann
3
ITA Benvenuto a Waldmann
La ringraziamo per aver acquistato un prodotto Waldmann. Il successo crescente dei
prodotti Waldmann in tutto il mondo si basa sull‘eccellente qualità dei nostri prodotti ed
il nostro servizio orientato ai clienti.
Nel caso in cui si desideri prendere contatto con il nostro servizio di assistenza, il nostro
team di assistenza è reperibile ai seguenti recapiti:
Servizio hotline: +49 (0) 77 20 / 6 01 - 170
Servizio Email: [email protected]
Il Suo team Waldmann
Inhaltsverzeichnis ............................................................................................4
Table of Contents ..........................................................................................16
Sommaire ......................................................................................................28
Indice ..............................................................................................................40
DEU
ENG
ITA
FRA
4
DEU
Inhaltsverzeichnis
1. Zu Ihrer Sicherheit ...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen ..................................................................................................6
2. Modellübersicht ...................................................................................................7
3. Montieren .............................................................................................................8
3.1 Anbindungsarten .........................................................................................8
3.2 Leuchte mit fester Anbindung montieren ...................................................8
3.3 Leuchte mit Schwenkarm montieren ..........................................................9
4. Anschließen ....................................................................................................... 10
4.1 Erdungskabel anschließen ......................................................................... 10
4.2 Leuchte an Netzspannung anschließen ..................................................... 10
4.3 Leuchte an 24 V-Versorgungsspannung anschließen (SELV) ..................... 11
5. Funktionen der Leuchte .....................................................................................12
5.1 Bedienfunktionen ......................................................................................12
6. Bedienen ............................................................................................................12
6.1 Ein- und Ausschalten .................................................................................12
6.2 Dimmen .................................................................................................... 12
7. Was tun wenn? ..................................................................................................13
8. Leuchtmittel wechseln .......................................................................................14
9. Reinigen .............................................................................................................14
10. Reparieren ..........................................................................................................14
11. Entsorgen ...........................................................................................................14
12. Technische Daten ...............................................................................................15
12.1 Abmessungen ........................................................................................... 15
12.2 Elektrische Werte ...................................................................................... 15
12.3 Klassifizierungen ....................................................................................... 15
12.4 Symbole ....................................................................................................15
5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Diese Leuchte ist eine Systemleuchte und
ist zur Beleuchtung von modularen System-
arbeitsplätzen bestimmt. Die Leuchte wird
zusätzlich zu einer allgemeinen Beleuch-
tung verwendet.
Das Leuchtenmodell SAR(K)L 12/24 AR
wurde speziell für den Einsatz in elektro-
statisch geschützten Bereichen (EPA-Berei-
che) entwickelt.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller oder von einer Elektro-
Fachkraft ersetzen lassen.
XWartungs- und Reparaturarbeiten nur
von einer Elektro-Fachkraft ausführen
lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Sicher montieren
Herunterfallen der Leuchte kann zu Perso-
nen- und Sachschäden führen.
XBefestigungselemente ordnungsge-
mäß montieren.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene Ersatz-
teile verwenden.
Korrosionsgefahr
Betrieb der Leuchte in feuchten Räumen
kann zu Sachschäden führen.
XNur in trockenen Räumen betreiben.
6
Zu Ihrer Sicherheit
DEU
1.3 Warnstufen
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zu Tod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.
7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie an der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Für die Erklärung der Funktionen, siehe Kapitel 5 „Funktionen der Leuchte“, Seite 12.
Beispiel: Die Modellnummer SARL 24 R steht für folgendes Leuchtenmodell:
SAR - L 24 R
TANEO
System-
leuchte
Anbindungsart:
Feste
Anbindung
Leucht-
mittel:
LED
Schlüssel:
24
Ausführung R
Funktionen:
Schaltbar
Dimmbar
Typ Anbindungsart Leucht-
mittel
Schlüssel Ausführung Funktionen
SAR
TANEO
System-
leuchte
-
Feste
Anbindung
L
LED
12
24
36
RSchaltbar
Dimmbar
K
Schwenkarm
AR Schaltbar
Dimmbar
EPA geeignet
Tab. 1: Modellübersicht.
8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende Leuchte.
Personen- und Sachschaden.
XBefestigungselemente ordnungs-
gemäß montieren.
ACHTUNG
Sachschaden durch Beschädigen der
Anschlussleitung.
Beschädigung der Leuchte.
XAnschlussleitung sicher verlegen.
XAnschlussleitung nicht einklem-
men.
ACHTUNG
Sachschaden durch fehlenden ESD-
Schutz.
Elektrostatische Entladung und Beschä-
digung elektronischer Bauteile.
XIn elektrostatisch geschützten
Bereichen (EPA-Bereiche) nur EPA
geeignete Leuchten verwenden.
XNur EPA geeignete Befestigungs-
elemente verwenden.
3.1 Anbindungsarten
Je nach Leuchtenmodell wird die Leuchte
auf unterschiedliche Arten montiert.
Es gibt folgende Arten der Anbindung:
Feste Anbindung
Schwenkarm
Wenn Sie das Leuchtenmodell bestimmen
möchten, siehe Kapitel 2 „Modellüber-
sicht“, Seite 7.
3.2 Leuchte mit fester Anbindung
montieren
a
Ø 5,5
b
Nr. Abmessung
aSARL 24 (A)R 455 mm
SARL 36 R 634 mm
bSARL 24 (A)R 479 mm
SARL 36 R 658 mm
Tab. 2: Abmessungen SARL 24/36 (A)R.
Fig. 1: Leuchte mit fester Anbindung mon-
tieren.
XMontieren Sie die Leuchte mit geeig-
neten Schrauben an die Montageflä-
che und ziehen Sie die Schrauben fest,
siehe Fig. 1. Verwenden Sie bei Bedarf
Unterlegscheiben.
9

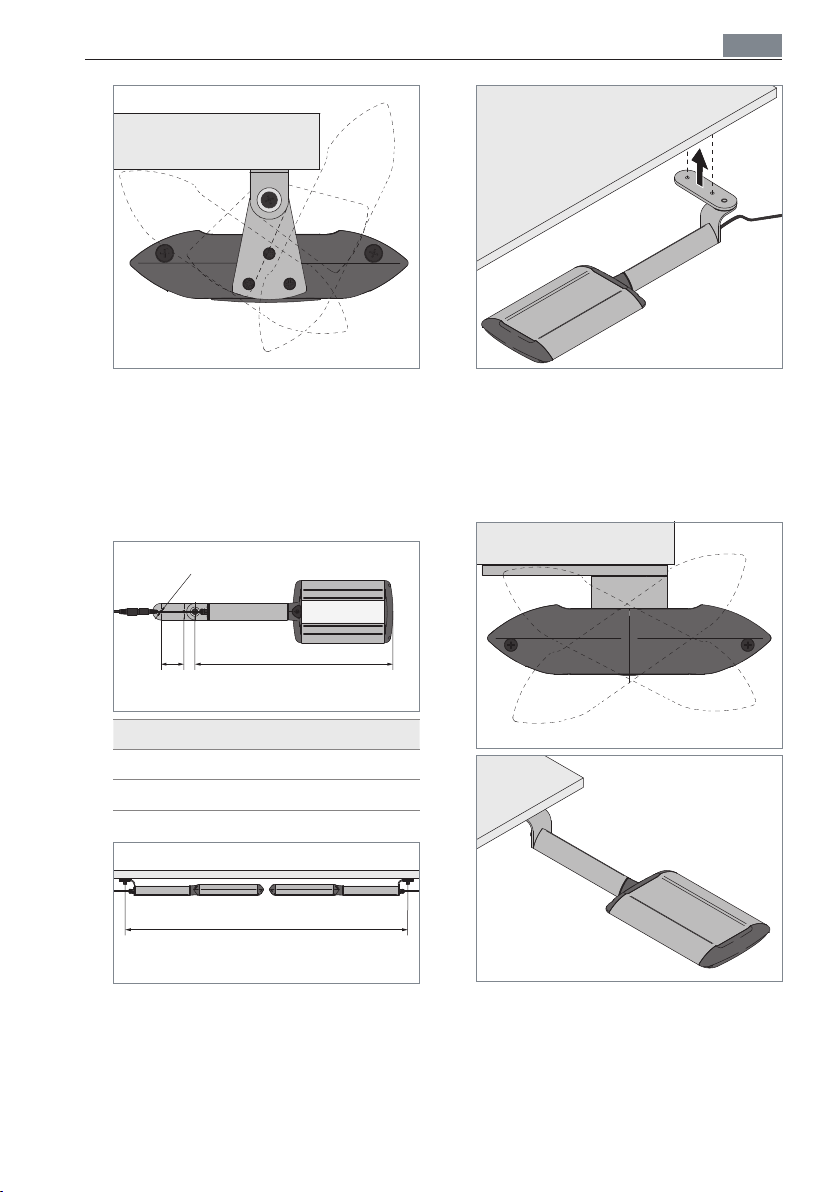

Montieren DEU
Fig. 2: Leuchte mit fester Anbindung aus-
richten.
XRichten Sie die Leuchte so aus, dass der
Arbeitsbereich optimal beleuchtet wird.
3.3 Leuchte mit Schwenkarm
montieren
a
b
Ø 5,5
Nr. Abmessung
aSARKL 12 (A)R 431 mm
bSARKL 12 (A)R 50 mm
Tab. 3: Abmessungen SARKL 12 (A)R.
~ 870 mm
Fig. 3: Optimaler Abstand der Drehach-
sen bei der Montage von zwei Leuchten
SARKL 12 (A)R.
Fig. 4: Leuchte mit Schwenkarm montieren.
XMontieren Sie die Leuchte mit geeig-
neten Schrauben an die Montageflä-
che und ziehen Sie die Schrauben fest,
siehe Fig. 4. Verwenden Sie bei Bedarf
Unterlegscheiben.
Fig. 5: Leuchte mit Schwenkarm ausrichten.
XRichten Sie die Leuchte so aus, dass der
Arbeitsbereich optimal beleuchtet wird.
10
Anschließen
DEU
4. Anschließen
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Entfall des ESD-Schutzes und Beschädi-
gung elektronischer Bauteile.
XEPA geeignete Leuchten müs-
sen in elektrostatisch geschützten
Bereichen (EPA-Bereiche) einge-
steckt bleiben.
4.1 Erdungskabel anschließen
HINWEISE:
Dieses Kapitel gilt nur für EPA geeig-
nete Leuchten.
Geeignete Erdungskabel finden Sie im
Zubehörangebot von Waldmann.
XVerbinden Sie ein geeignetes Erdungs-
kabel mit dem M5-Gewindestift an der
Anbindung der Leuchte.
XVerbinden Sie das andere Ende des
Erdungskabels mit einem Erdungskon-
taktpunkt.
4.2 Leuchte an Netzspannung
anschließen
ACHTUNG
Sachschaden durch falsche Anschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie iden-
tisch sind.
XVerbinden Sie die Anschlussleitung der
Leuchte mit dem Netzteil.
XStecken Sie den Netzstecker in eine
Steckdose.
Dieses Handbuch passt für folgende Modelle
16
Inhaltsverzeichnis
Sprachen:
Andere Waldmann Laterne Handbücher
Waldmann
Waldmann ACANEO HIAL Series Bedienungsanleitung
Waldmann
Waldmann IDOO.fit Bedienungsanleitung
Waldmann
Waldmann TANEO Bedienungsanleitung
Waldmann
Waldmann SNLQ 54/2 Bedienungsanleitung
Waldmann
Waldmann MLD Bedienungsanleitung
Waldmann
Waldmann PARA.MI FTL Bedienungsanleitung
Waldmann
Waldmann LAVIGO DPS Series Bedienungsanleitung
Waldmann
Waldmann SPOT LED 003 MCAYL 3 S Bedienungsanleitung
Waldmann
Waldmann RL70LE Bedienungsanleitung
Waldmann
Waldmann Tevisio RLLQ 48R Bedienungsanleitung
