Weber Jumbo Joe Bedienungsanleitung

JUMBO JOE

ASSEMBLY GUIDE

Read owner’s guide before using the grill.

Lea la guía del usuario antes de usar el asador.

Lisez le guide d'utilisation avant d'utiliser le barbecue.

57856

US 05/01/18

18 inch

(47 cm)

1-

7-

3-

4-

2-

2

WWW.WEBER.COM 3

1

2

3

4

5

6

7

8

9

10

11

Jumbo Joe_XV_US_053014

1. Lid Handle Assembly

2. Lid

3. Cooking Grate

4. TUCK-N-CARRY Lid Holder /

Lid Lock

5. Bowl Vent Assembly

6. Leg

7. Lid Damper Assembly

8. Charcoal Grate

9. Bowl

10. Lower Support Assembly

11. Catch Pan

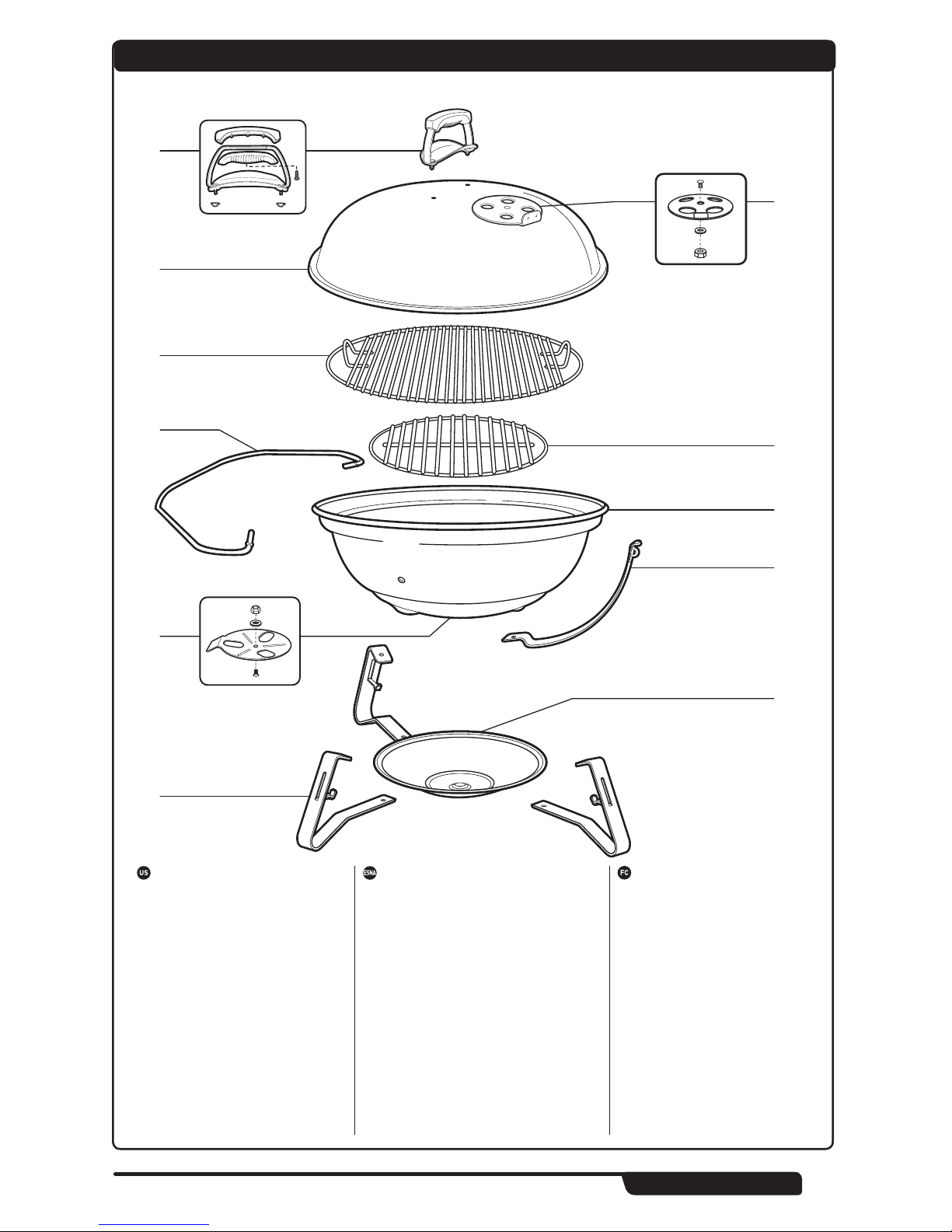

EXPLODED VIEW,

1. Conjunto de la agarradera de

la tapa

2. Tapa

3. Rejilla para cocinar

4. Sujetador de la tapa/ Seguro de la

tapa TUCK-N-CARRY

5. Conjunto de ventila del tazón

6. Pata

7. Conjunto del amortiguador de

la tapa

8. Rejilla de carbón

9. Tazón

10. Conjunto de soporte inferior

11. Bandeja de recuperación

1. Ensemble de poignée du

couvercle

2. Couvercle

3. Grille de cuisson

4. Porte couvercle / verrou de

couvercle TUCK-N-CARRY

5. Ensemble d'évent du bol

6. Patte

7. Ensemble d'aération du

couvercle

8. Panier de briquettes

9. Bol

10. Ensemble de support inférieur

11. Bac de récupération

DIAGRAMA DE DESPIECE, VUE ÉCLATÉE

4

1

2-

m NE PAS TROP SERRER.

m NO APRIETE.

m DO NOT OVER TIGHTEN.

WWW.WEBER.COM 5

2

1-

6

3

1-

WWW.WEBER.COM 7

4

5

1-

8

6

2-

WWW.WEBER.COM 9

7

1-

10

8

9

2-
